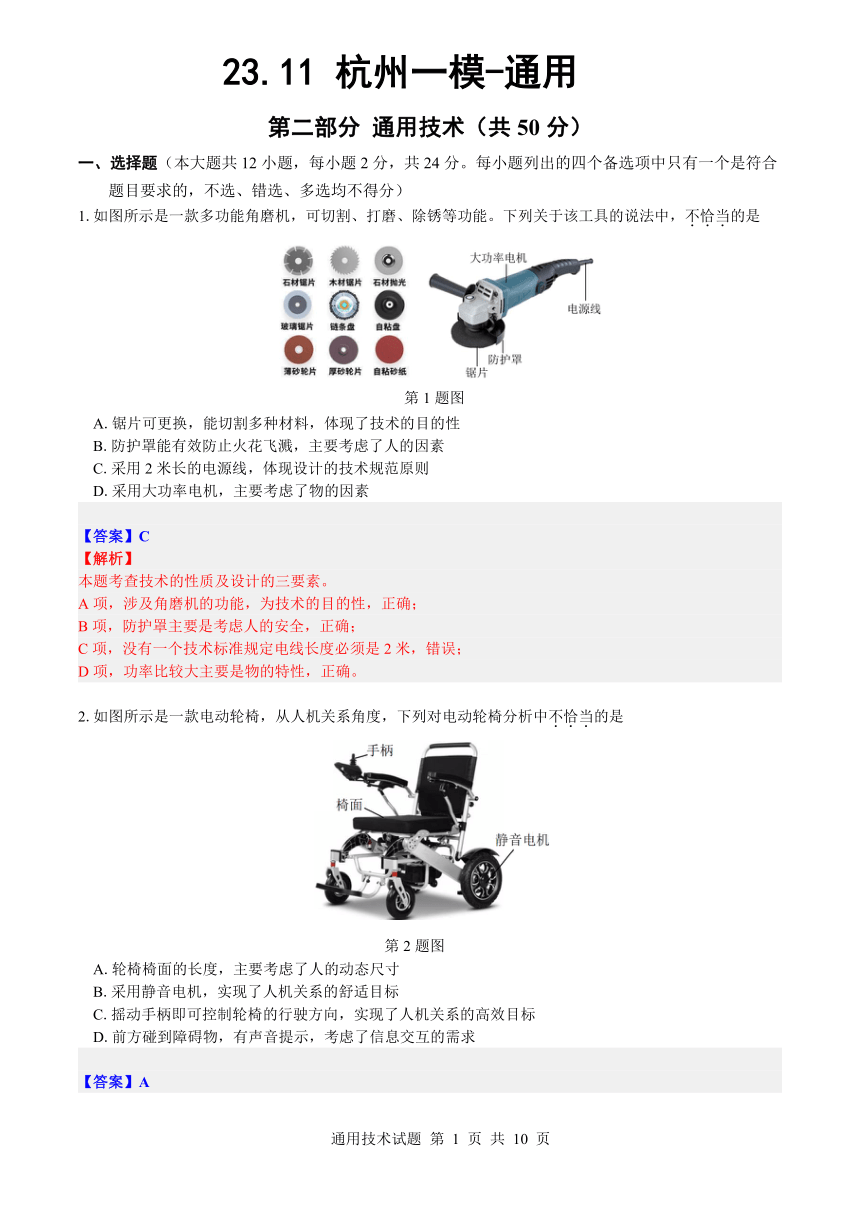

23.11 杭州一模-通用
第二部分 通用技术（共 50分）
一、选择题（本大题共 12小题，每小题 2分，共 24分。每小题列出的四个备选项中只有一个是符合
题目要求的，不选、错选、多选均不得分）
1.如图所示是一款多功能角磨机，可切割、打磨、除锈等功能。下列关于该工具的说法中，不．恰．当．的是
第 1题图
A.锯片可更换，能切割多种材料，体现了技术的目的性
B.防护罩能有效防止火花飞溅，主要考虑了人的因素
C.采用 2米长的电源线，体现设计的技术规范原则
D.采用大功率电机，主要考虑了物的因素
【答案】C
【解析】
本题考查技术的性质及设计的三要素。
A项，涉及角磨机的功能，为技术的目的性，正确；
B项，防护罩主要是考虑人的安全，正确；
C项，没有一个技术标准规定电线长度必须是 2米，错误；
D项，功率比较大主要是物的特性，正确。
2.如图所示是一款电动轮椅，从人机关系角度，下列对电动轮椅分析中不．恰．当．的是
第 2题图
A.轮椅椅面的长度，主要考虑了人的动态尺寸
B.采用静音电机，实现了人机关系的舒适目标
C.摇动手柄即可控制轮椅的行驶方向，实现了人机关系的高效目标
D.前方碰到障碍物，有声音提示，考虑了信息交互的需求
【答案】A
通用技术试题 第 1 页 共 10 页

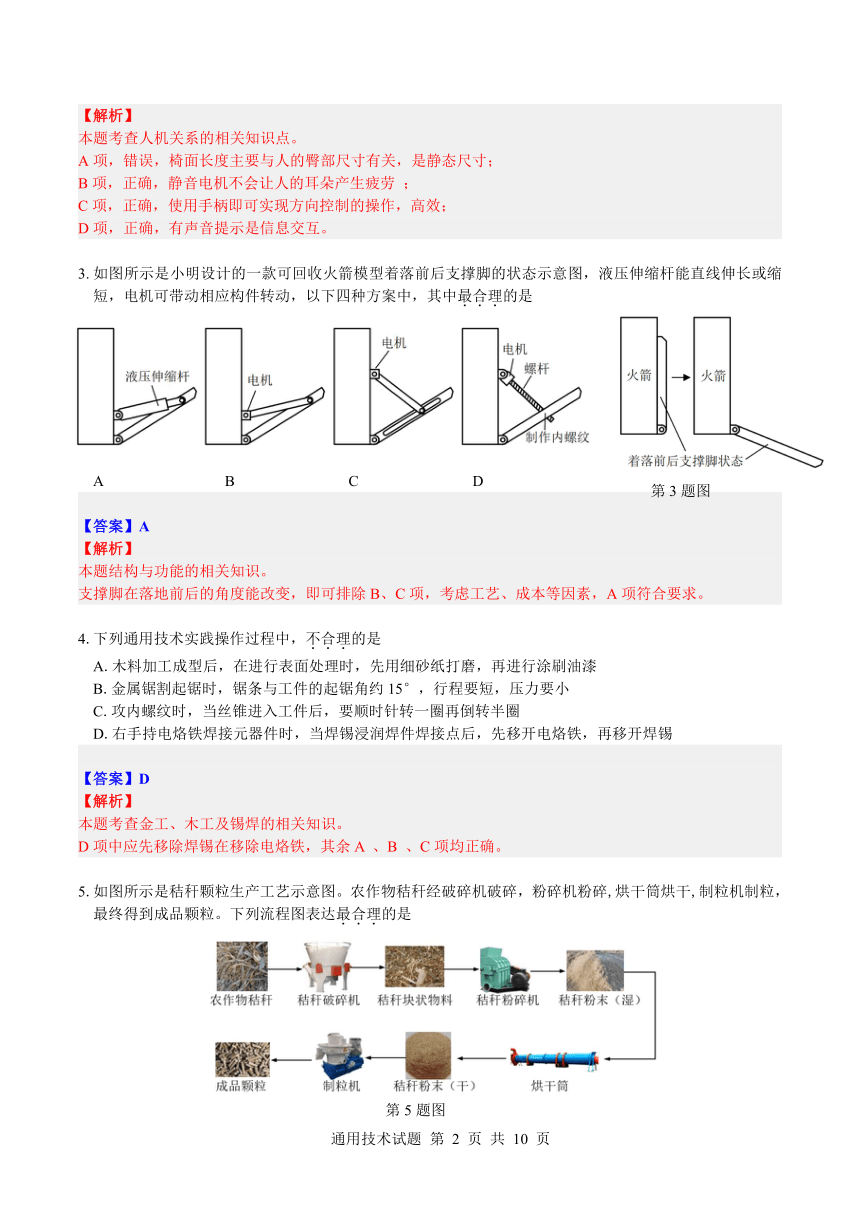

【解析】
本题考查人机关系的相关知识点。
A项，错误，椅面长度主要与人的臀部尺寸有关，是静态尺寸；
B项，正确，静音电机不会让人的耳朵产生疲劳 ；
C项，正确，使用手柄即可实现方向控制的操作，高效；
D项，正确，有声音提示是信息交互。
3.如图所示是小明设计的一款可回收火箭模型着落前后支撑脚的状态示意图，液压伸缩杆能直线伸长或缩
短，电机可带动相应构件转动，以下四种方案中，其中最．合．理．的是
A B C D
第 3题图
【答案】A
【解析】
本题结构与功能的相关知识。
支撑脚在落地前后的角度能改变，即可排除 B、C项，考虑工艺、成本等因素，A项符合要求。
4.下列通用技术实践操作过程中，不．合．理．的是
A.木料加工成型后，在进行表面处理时，先用细砂纸打磨，再进行涂刷油漆
B.金属锯割起锯时，锯条与工件的起锯角约 15°，行程要短，压力要小
C.攻内螺纹时，当丝锥进入工件后，要顺时针转一圈再倒转半圈
D.右手持电烙铁焊接元器件时，当焊锡浸润焊件焊接点后，先移开电烙铁，再移开焊锡
【答案】D
【解析】
本题考查金工、木工及锡焊的相关知识。
D项中应先移除焊锡在移除电烙铁，其余 A 、B 、C项均正确。
5.如图所示是秸秆颗粒生产工艺示意图。农作物秸秆经破碎机破碎，粉碎机粉碎,烘干筒烘干,制粒机制粒，
最终得到成品颗粒。下列流程图表达最．合．理．的是
第 5题图
通用技术试题 第 2 页 共 10 页
A．
B．
C．
D．
【答案】C
【解析】
本题考查流程的相关知识点，破碎与粉碎列为并行错误，可排除 B、D，方框图中表示某个事项或活动，不
是具体的物体，故 A项错误，C项正确。
6.如图所示的压紧机构。在力 F作用下，推杆在限位孔中水平移动，通过滚子、支撑杆、压杆将圆钢压紧。
下列对图示状态下各构件主要受力形式的分析中，正．确．的是
A.推杆受压、压杆受弯曲、支撑杆受压
B.推杆受压、压杆受扭转、支撑杆受压
C.推杆受压受弯曲、滚子受压、立柱受压
D.推杆受压受弯曲、滚子受剪切、立柱受拉
第 6题图
【答案】A
【解析】
A本题考查结构受力分析。F力作用下，由于滚子的存在，推杆在水平向左移动，滚子的圆心应与推杆高度
一致，此时推杆只受压；压杆受圆钢、立柱和支撑杆三处力，所以受弯曲；支撑杆是二力杆，滚子一端向
左运动，支撑杆有变短趋势，因此受压。支撑杆将压杆右侧向上顶，立柱将压杆拉住，否则压杆整体向上
运动，因此立柱受拉；支撑杆对滚子的力向下，因此滚子受压；综上选项 A合理。
通用技术试题 第 3 页 共 10 页

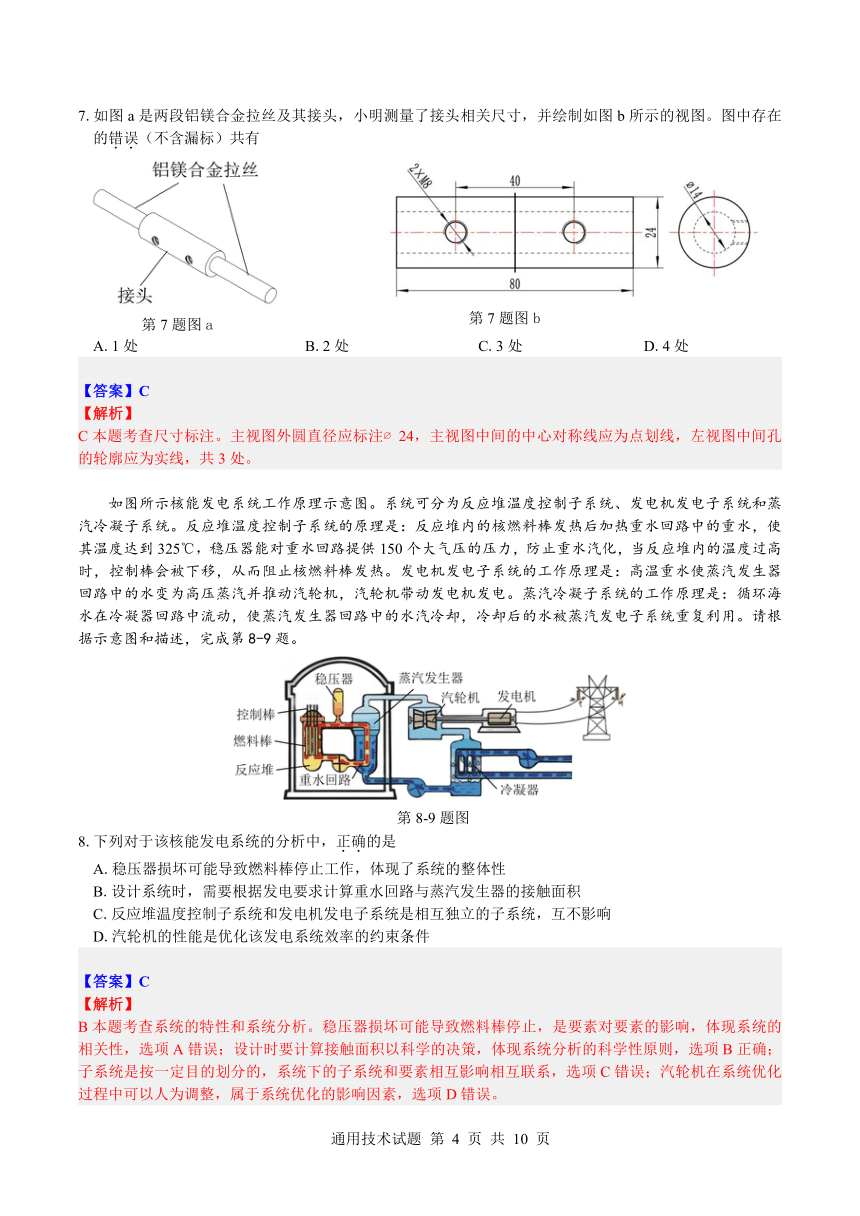

7.如图 a是两段铝镁合金拉丝及其接头，小明测量了接头相关尺寸，并绘制如图 b所示的视图。图中存在
的错．误．（不含漏标）共有
第 7题图 a 第 7题图 b
A.1处 B.2处 C.3处 D.4处
【答案】C
【解析】
C本题考查尺寸标注。主视图外圆直径应标注 24，主视图中间的中心对称线应为点划线，左视图中间孔
的轮廓应为实线，共 3处。
如图所示核能发电系统工作原理示意图。系统可分为反应堆温度控制子系统、发电机发电子系统和蒸
汽冷凝子系统。反应堆温度控制子系统的原理是：反应堆内的核燃料棒发热后加热重水回路中的重水，使
其温度达到 325℃，稳压器能对重水回路提供 150个大气压的压力，防止重水汽化，当反应堆内的温度过高
时，控制棒会被下移，从而阻止核燃料棒发热。发电机发电子系统的工作原理是：高温重水使蒸汽发生器
回路中的水变为高压蒸汽并推动汽轮机，汽轮机带动发电机发电。蒸汽冷凝子系统的工作原理是：循环海
水在冷凝器回路中流动，使蒸汽发生器回路中的水汽冷却，冷却后的水被蒸汽发电子系统重复利用。请根
据示意图和描述，完成第 8-9 题。
第 8-9题图
8.下列对于该核能发电系统的分析中，正．确．的是
A.稳压器损坏可能导致燃料棒停止工作，体现了系统的整体性
B.设计系统时，需要根据发电要求计算重水回路与蒸汽发生器的接触面积
C.反应堆温度控制子系统和发电机发电子系统是相互独立的子系统，互不影响
D.汽轮机的性能是优化该发电系统效率的约束条件
【答案】C
【解析】
B本题考查系统的特性和系统分析。稳压器损坏可能导致燃料棒停止，是要素对要素的影响，体现系统的
相关性，选项 A错误；设计时要计算接触面积以科学的决策，体现系统分析的科学性原则，选项 B正确；
子系统是按一定目的划分的，系统下的子系统和要素相互影响相互联系，选项 C错误；汽轮机在系统优化
过程中可以人为调整，属于系统优化的影响因素，选项 D错误。
通用技术试题 第 4 页 共 10 页
9.从控制系统角度，下列关于该核能发电系统的分析中，说法正．确．的是
A.发电机发电子系统是闭环控制系统
B.经过蒸汽发生器后的重水，其温度降低属于反应堆温度控制子系统的干扰因素
C.反应堆温度控制子系统的控制量为重水温度
D.反应堆温度控制子系统的被控对象是燃料棒
【答案】B
【解析】
B本题考查控制系统的组成。发电子系统的输入是高温重水水温升高产生蒸汽，输出是发电机发电，输出
没有影响输入，属于开环控制系统，选项 A错误；反应堆温度控制系统的输入是设定的温度，输出是反应
堆实际的温度，重水的温度会影响实际堆温，且不是输入，属于控制系统的干扰因素，选项 B正确；堆温
控制系统的执行器是燃料棒，所以控制量是燃料棒的热量，选项 C错误；堆温控制系统的被控对象是反应
堆，选项 D错误。
10.小明发现小区电梯里有人抽烟，为起到警示作用，他打算自制烟雾报警器，当有人抽烟时，报警器发出
蜂鸣声，同时指示灯闪烁报警。制作该报警器，下列元器件一定不．需．要．的是
A B C D
【答案】D
【解析】
自制烟雾报警器，需要烟雾传感器，A选项需要。B是电容，可以用于振荡，从而实现闪烁报警的需求，C
是发光二极管，可以实现发光报警。D是热敏电阻，与烟雾报警的功能需求无关。
11.已知 A、B是逻辑输入，F是逻辑输出。下列选项所表达的逻辑关系与其它不．同．的是
A B F
0 0 0
0 1 1 = +
1 0 1
1 1 0
A.真值表 B.逻辑表达式 C.波形图 D.逻辑电路图
【答案】C
【解析】
真值表、逻辑表达式、波形图、逻辑电路图都是表达电路逻辑的一种方式，相互之间可以转化。观察 D选
项的逻辑图，可从左向右将变量写至门电路输出脚处，最后可得逻辑表达式是 = + ，与 B选项一致。
将 A真值表代入 B选项，发现 AB一致，排除法可选 C。
通用技术试题 第 5 页 共 10 页
12.如图所示是小明搭建的湿度上下限指示电路，当湿度低于下限时，V4点亮，表示启动电机加湿；当湿
度高于上限时，V4熄灭，表示停止加湿。以下关于该电路的分析正．确．的是
第 12题图
A.V4点亮后，随着湿度的上升，亮度变亮
B.调小 Rp，湿度上限变低
C.调小 R5，湿度下限变高
D.如果 V3短路，电路仍具有上下限指示功能
【答案】D
【解析】
比较器输出的是数字信号，V4点亮后，亮度不会随输入部分处的湿度变化而变化，A错。Rp若调小，则
Rs的阻值也应变小，即湿度变大，上下限均变高，B错。当比较器输出高电平时，V3导通，即 R5调节对
电路有影响，此时 V4点亮，表示电机加湿，湿度在增加，因此 R5仅影响上限，不影响下限，C错。V3短
路后，R5构成的反馈依然存在，电路在区间内仍能保持，因此电路仍具有区间指示功能。
二、非选择题（本大题共 3小题，第 13小题 8分，第 14小题 10分，第 15小题 8分，共 26分。各小
题中的“ ”处填写合适选项的字母编号）
13.小明通过网络查阅各种农业新闻，通过整理收集的资料时，他发现在丰收采摘季，工人来不及采摘果实。
于是小明准备设计无人机果实采摘系统，该系统能自动识别果实成熟度并进行采摘。
请完成以下任务：
（1）小明发现问题的途径是（单选） ；
A.收集和分析信息 B.技术试验 C.观察日常生活
（2）小明对收集到的信息进行分析，提出了以下设计要求：
A.无人机具备自动识别果实成熟的功能；
B.无人机能实时传输采摘果实数据；
C.无人机充电采用 TYPE-C接口；
D.无人机的综合制造、运行成本需要低于人工采摘成本； 第 13题图
主要符合实用原则的是（多选） ；
（3）小明根据设计要求，对系统的设计进行以下分析：
A.无人机能将果实的颜色、重量等信息传回数据库；
B.采摘系统的设计既能较快地完成采摘工作，又要考虑其使用成本；
C.设计时先确定整体的功能要求，然后分别设计无人机、运输车和采摘机械手等；
D.根据果园的大小，匹配无人机的数量，保证采摘工作的及时完成；
E.采摘系统能 24小时不间断地工作，不受环境光线的影响。
其中遵循了系统分析主要原则的有（多选） ；
（4）小明设计了不同的采摘机械手结构，均采用电机带动螺杆来驱动，观察螺杆的螺纹方向和螺杆的旋
通用技术试题 第 6 页 共 10 页
转方向，电机按图示方向转动，机械手正处于夹紧果实状态的为（多选） 。
A B C
【答案】
（1）A （2分）
（2）AB （选对一个得 1分，选对 2个得 2分，有错选多选不得分）
（3）BC （选对一个得 1分，选对 2个得 2分，有错选多选不得分）
（4）BC （选对一个得 1分，选对 2个得 2分，有错选多选不得分）
【解析】
（1）本题考查发现问题的途径，题干中小明通过网络查阅各类新闻，以及通过整理资料发现了问题，因此
属于收集与分析信息；技术试验是指在技术试验的过程中发现技术问题；观察日常生活是指通过看到在生
活中出现的各类常见问题。
（2）本题考查设计的一般原则。实用原则指的是为实现产品的目的而具有的基本功能，题中无人机采摘水
果的目的是帮助人，减轻人们采摘水果的工作量，因此最主要的是实现自动识别和采摘水果，也能将识别
的信息传输到终端，以便更好的分析。采用标准接口是符合技术规范原则，成本低于人工采摘是符合经济
原则。
（3）本题考查系统分析的原则，包括整体性原则、科学性原则、综合性原则。B选项在系统分析时考虑到
了实现的不同要求之间的平衡，综合分析，兼顾各个目标，符合综合性原则，C选项先确定整体整体功能
要求，再考虑局部，符合整体性原则，先考虑整体，再考虑部分。D选项不是对无人机系统的系统分析，
是对整个果园的系统分析。
（4）本题考查方案的选择。题中螺杆均按照逆时针旋转，螺纹方向向下的螺杆，转动时会旋进螺杆，而螺
纹向上的，会旋出螺杆（如下图）。因此能按照图示加紧物体的为 B和 C两个方案。
通用技术试题 第 7 页 共 10 页
14.图 a所示是某钢块零件，现钢块外形已经加工完成，仅需要钻削两个大小为φ10，间距为 60mm 的孔。
由于钢块数量较多，小明想设计一个专用钻床来完成该钻孔任务。现小明已经完成了图 b所示的部分钻
床结构的制作，间距为 60mm的转轴已经安装在移动滑台上，且转轴相对移动滑台仅能转动。转轴与φ
10麻花钻头同轴心，且能带动钻头转动，转轴俯视方向顺时针转动时可进行钻孔，图 c所示为转轴的具
体尺寸。移动滑台可沿方导轨柱上下移动。
第 14题图
请帮助小明完成该专用钻床，要求如下：
A.能使两钻头同步同向转动进行钻孔；
B.可安装在钢材质移动滑台上，可以对移动滑台进行加工；
C.采用一个电机驱动，移动滑台的上下运动进行钻孔。
请根据描述和设计要求完成以下任务：
（1）在头脑中构思符合设计要求的多个方案，画出其中最优方案的设计草图，简要说明方案的工作过程；
（2）在设计草图上标注装置的主要尺寸；
（3）小明准备在装置安装后进行技术试验，并设计了试验方案。以下试验做法不．合．理．的是
（单选）。
A.电机接通电源，观察两钻头是否同步同向转动；
B.用虚拟试验法测试移动滑台在方导轨柱上移动是否顺滑；
C.将钢块零件放在钻头下进行试钻，测试钢块能否钻通。
【答案】
（1）三个功能，一个功能得 2分（电机能带动两钻头同向同步转动，得 2分；电机能安装在移动滑台上，
不影响滑台上下移动，得 2分；采用一个电机驱动两个钻头，得 2分）；设计图样中能表达功能的直接得分，
如图样中未表达清楚功能的看其文字表述，如表述功能正确也可得分，得分档位分为 0分、2分、4分和 6
通用技术试题 第 8 页 共 10 页
分。
（2）连接两个钻头的孔的中心距：标出 60，得 1分；齿轮连接孔大小：标出 9或φ12，得 1分。
（3）B （2分）
【解析】
（1）（2）略。
（3）本题考查技术试验的设计。B 项中的虚拟试验法实施起来需要用专业电脑专业软件再加软件工程师的
帮助，实施起来太难。
15.如图所示是小明设计的温度指示电路。当温度低于 37℃时 V1亮，当温度高于 37℃时 V2亮。请根据电
路图完成以下任务。
第 15题图
（1）热敏电阻 Rt为（单选） ；
A.正温度系数热敏电阻 B.负温度系数热敏电阻
（2）当温度从低温状态刚超过 37℃时，下列情况合理的是（单选） ；
A.V1立即熄灭，同时 V2立即亮起 B.V1延时熄灭，V2立即亮起
C.V1延时熄灭，V2延时亮起 D.V1立即熄灭，V2延时亮起
（3）小明想将指示温度调高到 40℃，以下措施合理的是（多选） ；
A.Rp2触点上移 B.Rp2触点下移 C.调大 Rp1 D.调小 Rp1
（4）小明想用电压比较器替代 555芯片，实现原有电路的温度指示功能。请在虚线框中连接给定的元器
件，将电路补充完整。
通用技术试题 第 9 页 共 10 页
【答案】
（1）A 2分
（2）D 2分
（3）BC （选对一个得 1分，选对 2个得 2分，有错选多选不得分）
（4）全部连接正确，得 2分
【解析一】
（1）通过输出端反推到输入端，当温度低的时候 V1亮，7脚电流可以流入，3脚电位为低，输入端 2脚为
高，Rt阻值小，所以 Rt为正温度系数热敏电阻。
（2）当温度从低温状态刚超过 37℃时，7脚不通，V1立即熄灭；3脚输出为高电位，通过 R2对电容器 C
进行充电，三极管 V3延后导通，所以 V2延时亮起。
（3）将温度调高到 40℃，由于 Rt是正温度系数热敏电阻，所以 RP1要调大，如果调 5脚参考电位，将 5
脚电位调小，所以将 RP2触点下移。
（4）从该 555控制的电路功能可以看出，输入 2脚与输出 3脚的关系为非的逻辑，所以用运放来替代的话，
热敏电阻信号从 V-输入，V+为设定电压，输出同时控制两路负载。
【解析二】
本题考查了 555基本功能。
1
（1）温度高于 37℃，V2 亮 555的 3 脚出高，U 2 U5 ，Rt 大，故 Rt 温度高阻值大，Rt为正温度系数2
热敏电阻。
（2）V1无延时，V2因为有电容 C存在延时，当 555的 3脚出高电容 C因为充电 V2延时亮，当 555的 3
脚出低电容 C放电 V2延时熄灭，故当温度达到设定温度 V1立即熄灭，V2延时亮。
1
（3）设定温度时U 2 U5 ，设定温度由 37℃调至 40℃，Rt变大，若 U5不变 U2也不变即 Rp1也调大；2
若 Rp1不变 U2变小，U5也变小，Rp2滑片向下移。
1 1
（4）由原电路U 2 U5 时 555的U3 出高 7脚与地断开；U 2 U5 时 555的U3出低 7脚与地导通，可2 2
知比较器的输入U 接 Rp2，比较器的输入U -接 Rt与 Rp1中间，输出接 R1和 R2。
通用技术试题 第 10 页 共 10
页
