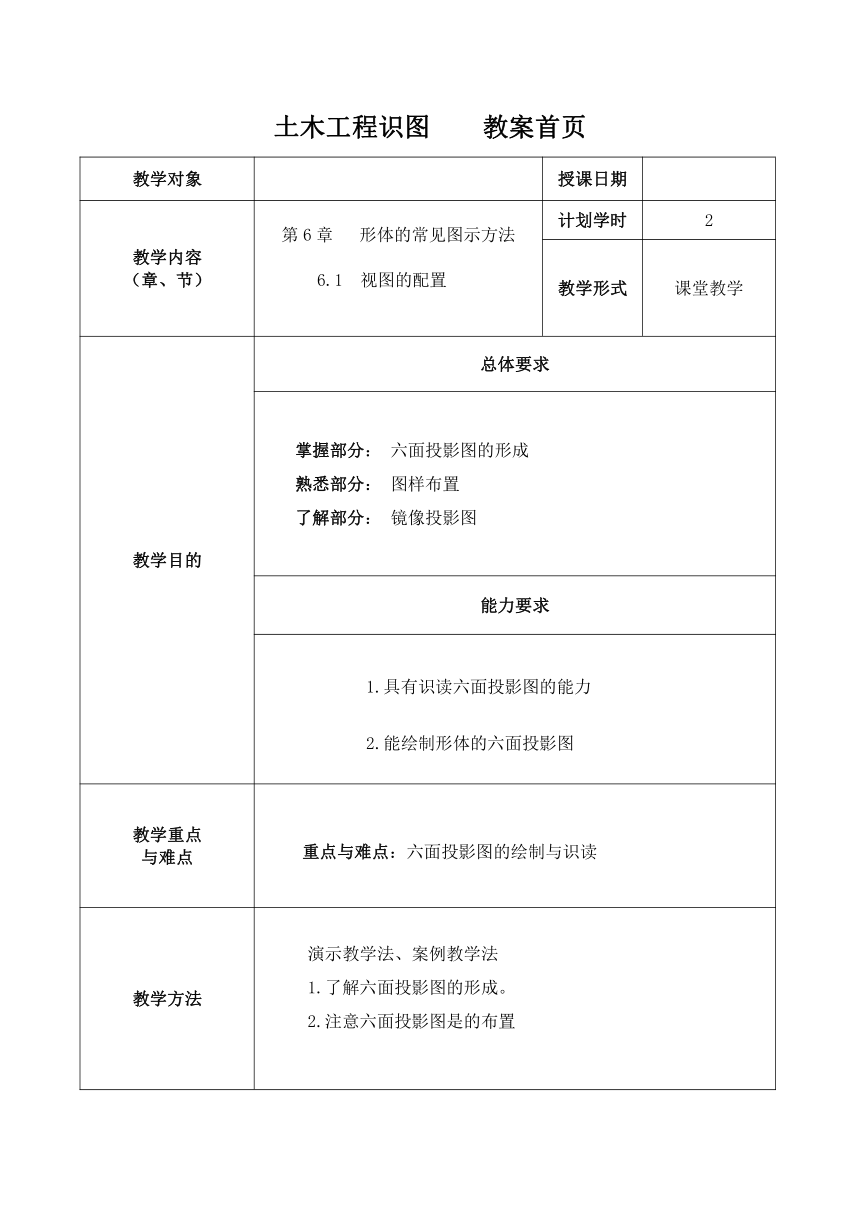

土木工程识图 教案首页
教学对象 授课日期
教学内容（章、节） 第6章 形体的常见图示方法 6.1 视图的配置 计划学时 2
教学形式 课堂教学
教学目的 总体要求
掌握部分： 六面投影图的形成熟悉部分： 图样布置了解部分： 镜像投影图
能力要求
1.具有识读六面投影图的能力 2.能绘制形体的六面投影图
教学重点与难点 重点与难点：六面投影图的绘制与识读
教学方法 演示教学法、案例教学法1.了解六面投影图的形成。2.注意六面投影图是的布置

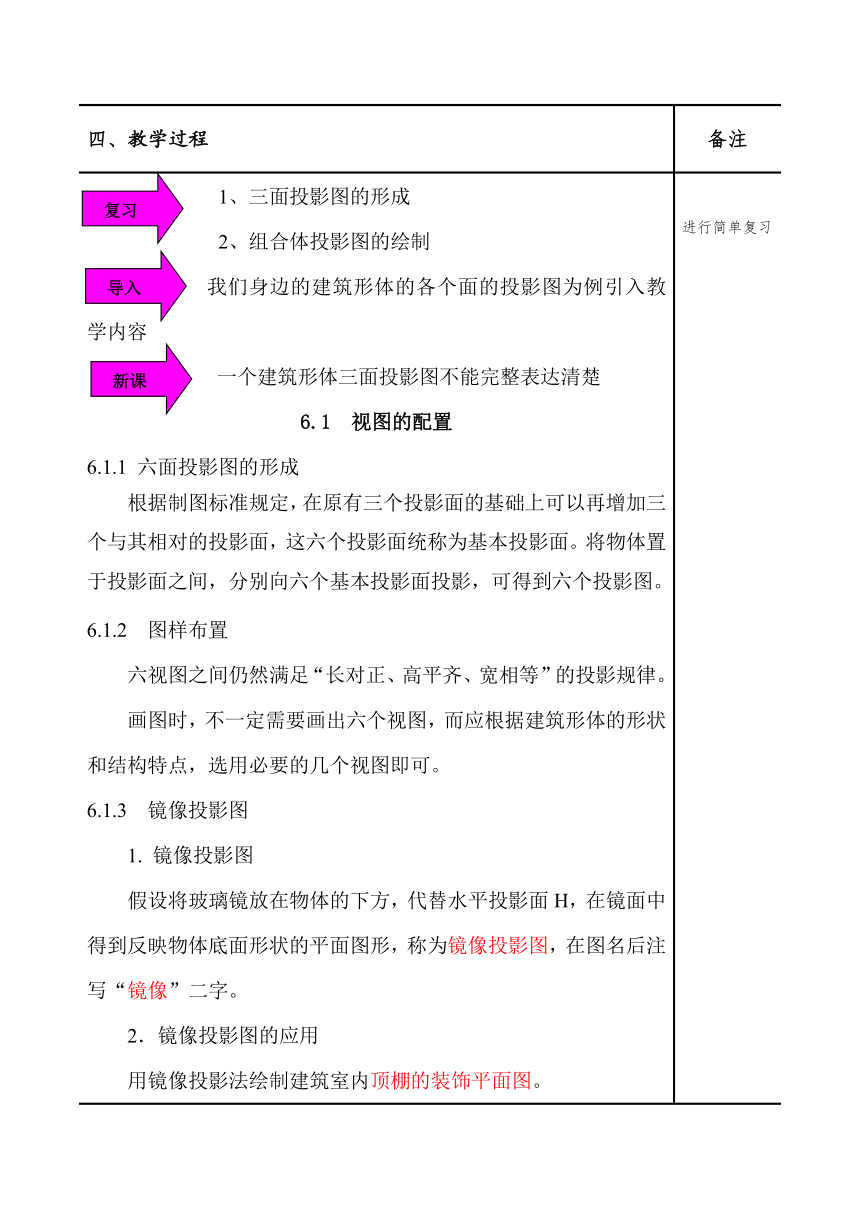

四、教学过程 备注
1、三面投影图的形成 2、组合体投影图的绘制 我们身边的建筑形体的各个面的投影图为例引入教学内容 一个建筑形体三面投影图不能完整表达清楚6.1 视图的配置6.1.1 六面投影图的形成根据制图标准规定，在原有三个投影面的基础上可以再增加三个与其相对的投影面，这六个投影面统称为基本投影面。将物体置于投影面之间，分别向六个基本投影面投影，可得到六个投影图。6.1.2 图样布置六视图之间仍然满足“长对正、高平齐、宽相等”的投影规律。画图时，不一定需要画出六个视图，而应根据建筑形体的形状和结构特点，选用必要的几个视图即可。6.1.3 镜像投影图1. 镜像投影图假设将玻璃镜放在物体的下方，代替水平投影面H，在镜面中得到反映物体底面形状的平面图形，称为镜像投影图，在图名后注写“镜像”二字。2．镜像投影图的应用用镜像投影法绘制建筑室内顶棚的装饰平面图。 进行简单复习

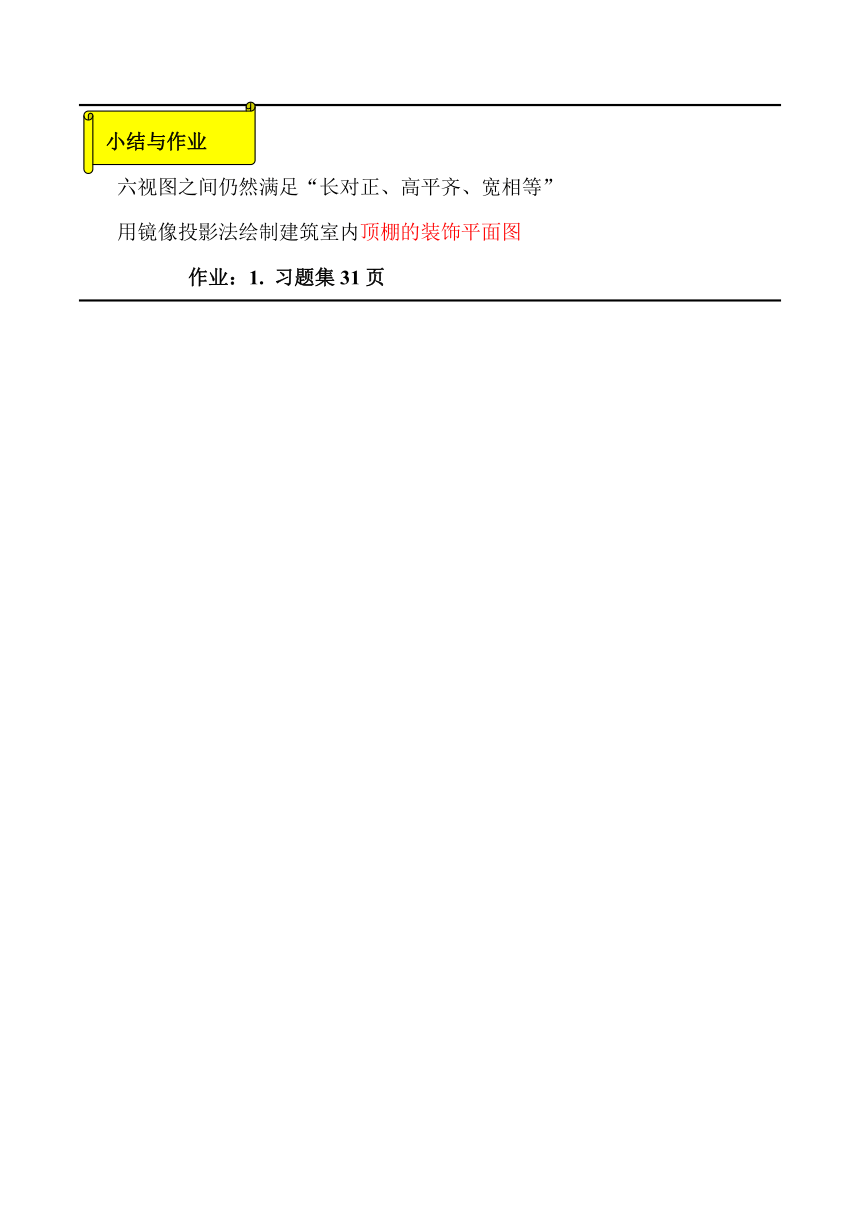

六视图之间仍然满足“长对正、高平齐、宽相等”用镜像投影法绘制建筑室内顶棚的装饰平面图作业：1. 习题集31页

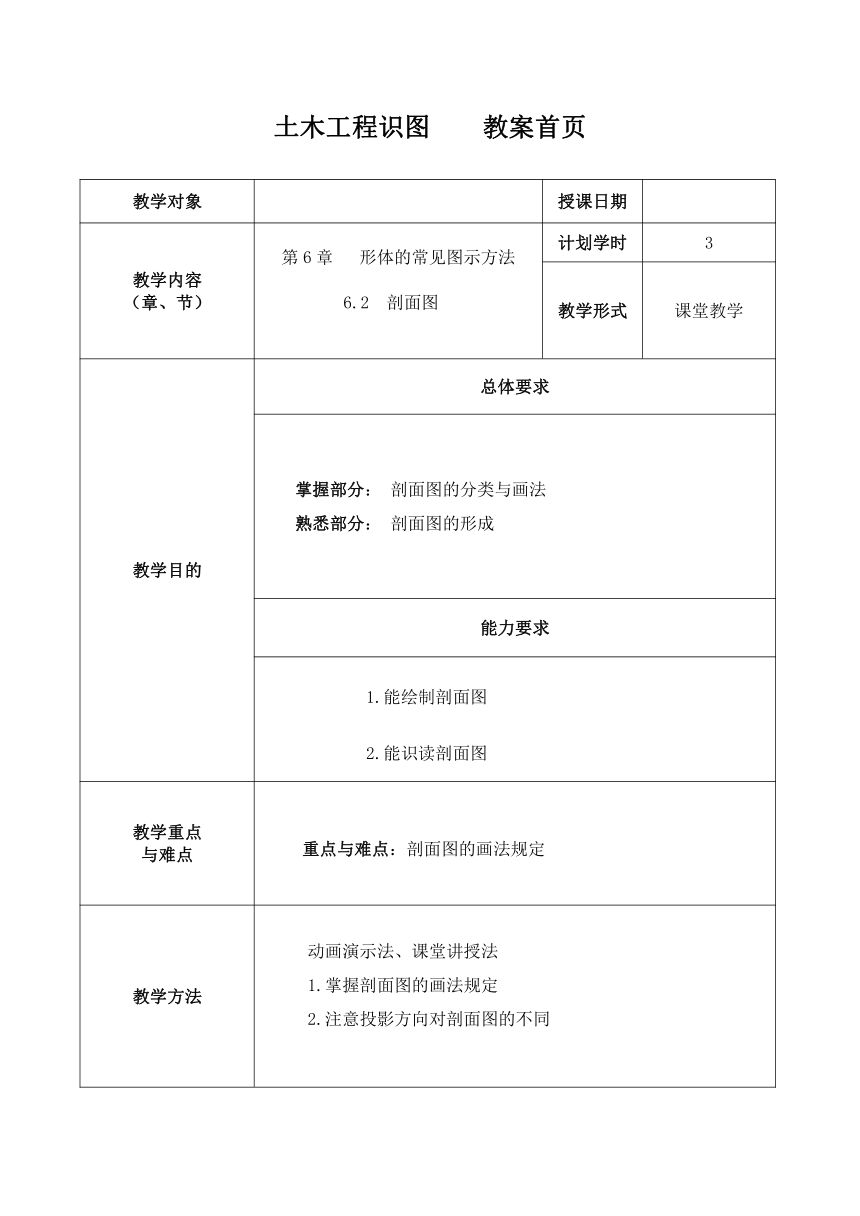

土木工程识图 教案首页
教学对象 授课日期
教学内容（章、节） 第6章 形体的常见图示方法6.2 剖面图 计划学时 3
教学形式 课堂教学
教学目的 总体要求
掌握部分： 剖面图的分类与画法熟悉部分： 剖面图的形成
能力要求
1.能绘制剖面图 2.能识读剖面图
教学重点与难点 重点与难点：剖面图的画法规定
教学方法 动画演示法、课堂讲授法1.掌握剖面图的画法规定2.注意投影方向对剖面图的不同

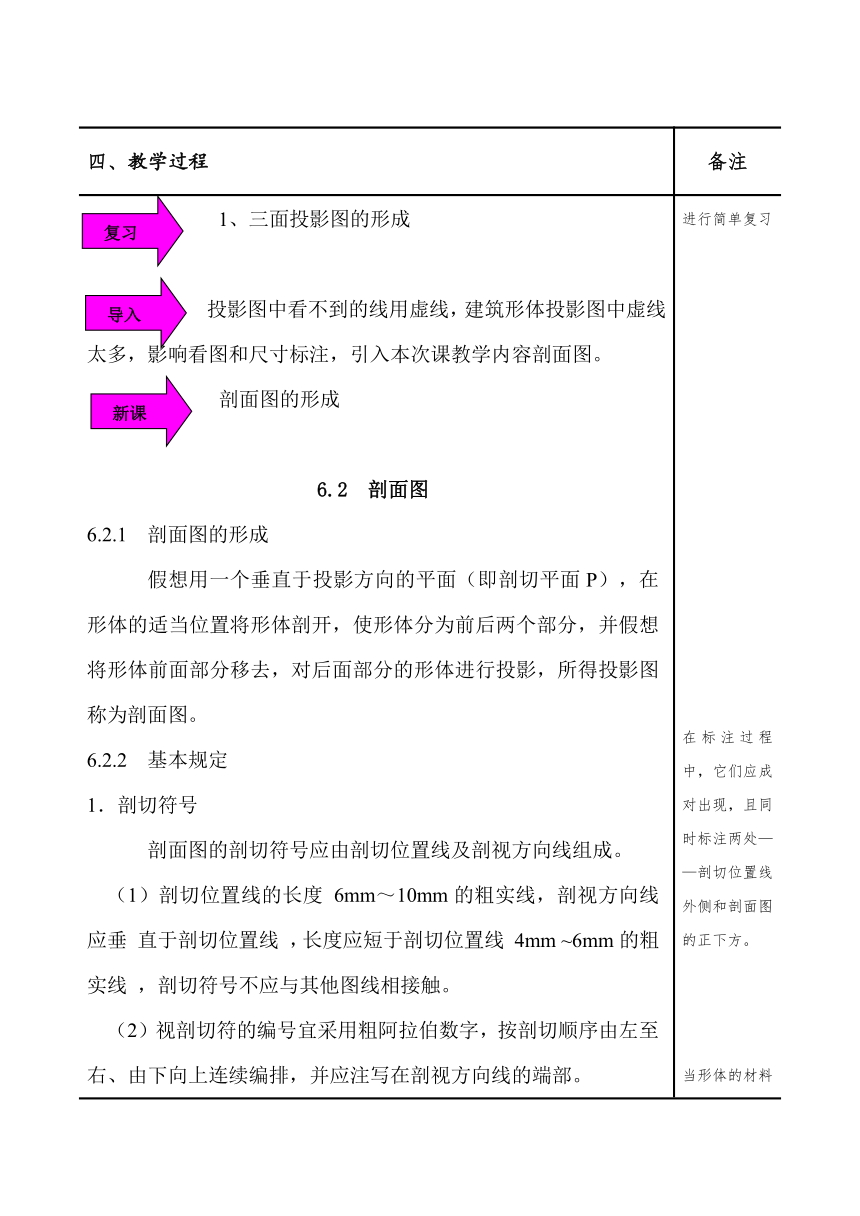

四、教学过程 备注
1、三面投影图的形成 投影图中看不到的线用虚线，建筑形体投影图中虚线太多，影响看图和尺寸标注，引入本次课教学内容剖面图。 剖面图的形成6.2 剖面图6.2.1 剖面图的形成假想用一个垂直于投影方向的平面（即剖切平面P），在形体的适当位置将形体剖开，使形体分为前后两个部分，并假想将形体前面部分移去，对后面部分的形体进行投影，所得投影图称为剖面图。6.2.2 基本规定1．剖切符号剖面图的剖切符号应由剖切位置线及剖视方向线组成。（1）剖切位置线的长度 6mm～10mm的粗实线，剖视方向线应垂 直于剖切位置线 ，长度应短于剖切位置线 4mm ~6mm的粗实线 ，剖切符号不应与其他图线相接触。 （2）视剖切符的编号宜采用粗阿拉伯数字，按剖切顺序由左至右、由下向上连续编排，并应注写在剖视方向线的端部。2．剖面图名称的标注 剖面图的名称通常可用阿拉伯数字或拉丁字母表示。3．剖面图的画法步骤（1）确定剖切位置，假想剖开形体。（2）按投影方向，画出剩余形体的投影。（3）在断面内画材料图例。。（4）标注剖面图的图名。6．2．3 剖面图的类型全剖面图 用一个剖切平面将形体完全剖开后所得的剖面图，称为全剖面图。半剖面图 如果被剖切的形体是对称的，画图时常把投影图的一半画为剖面图；另一半画形体的外形图，而组合成一个投影图即是半剖面图。局部剖面图 用剖切平面局部剖开形体后所得的剖面图称为局部剖面图。如果所画的形体只有个别部分是隐藏的，或分层的构造物需要同时表示出来时，可采用局部剖面图表示。阶梯剖面图 用几个互相平行的剖切平面剖开形体所得的剖面图，称为阶梯剖面图。 进行简单复习在标注过程中，它们应成对出现，且同时标注两处——剖切位置线外侧和剖面图的正下方。当形体的材料不明时，可用同方向、等间距的45°细实线来表示图例线在局部剖面的折断处，也可用波浪线作为分界线。但波浪线不可与轮廓线重合或作为轮廓线的延长线。由于剖切是假想的，故在阶梯形剖面图中不应画出两个剖切平面的交线。
剖面图的剖切符号应由剖切位置线 及剖视方向线组成。剖面图有全剖面图、半剖面图、局部剖面图、阶梯剖面图四种类型。作业：1. 习题集32、33、34、35页
土木工程识图 教案首页
教学对象 授课日期
教学内容（章、节） 第6章 形体的常见图示方法 6.3 断面图 计划学时 3
教学形式 课堂教学
教学目的 总体要求
掌握部分： 断面图的类型和画法熟悉部分： 断面图的形成了解部分： 剖面图与断面图的区别于联系
能力要求
能绘制断面图
教学重点与难点 重点与难点：断面图的绘制
教学方法 案例教学法、讲授教学法1.了解剖面图与断面图区别。2.注意断面图的用途。
四、教学过程 备注
1.剖面图的形成 2.剖面图的画法规定 剖面图是体的投影，投影图不仅包括断面部分还包括看到的部分，如果只需要表达断面部分怎么表达呢？ 断面图的形成6.3 断面图6.3.1 断面图的形成假想用剖切平面将物体剖切，仅画出物体与剖切平面相交部分的投影，并在投影内画出相应的材料图例，这样的图形称为断面图（也称为截面图）。6.3.2 断面图的基本规定断面图的剖切符号应仅用剖切位置线表，其编号应注写在剖切位置线的一侧;编号所在的一侧应为该断面的剖视方向， 其余同剖面的剖切符号。6.3.3 剖面图与断面图的区别与联系剖面图与断面图都是用来表示形体内部的形状，它们的区别在于：1．剖面图画的是余留体的投影，而断面图画的是平面的投影。2．剖切符号的标注不同。3．剖面图可以采用多个剖切平面，而断面图一般只使用单一剖切平面。4．图示目的不同。剖面图通常是为了表达形体的内部形状、内部空间和结构，而断面图是用来表示形体某一局部的断面形状。剖面图与断面图的联系：剖面图包含断面图，而断面图属于剖面图的一部分。6.3.3 断面图的类型1. 移出断面图 画在物体投影图以外的断面图称为移出断面图。2. 重合断面图 画在形体投影图以内的断面图称为重合断面图。3. 中断断面图 画在投影图的中断处的断面图称为中断断面图。 进行简单复习按照断面图所在位置的不移出断面适用于断面变化较多的构件，断面图可以整齐的排列在投影图的一侧或端部处按顺序依次排列，并且往往用较大比例画出。中断断面适用于较长而且只有单一断面的杆件及型钢
断面图的剖切符号应仅用剖切位置线表，其编号应注写在剖切位置线的一侧;编号所在的一侧应为该断面的剖视方向， 其余同剖面的剖切符号。断面图分为移出断面图 、重合断面图、中断断面图 作业：习题集36页
复习
导入
新课
小结与作业
复习
导入
新课
小结与作业
复习
导入
新课
小结与作业
