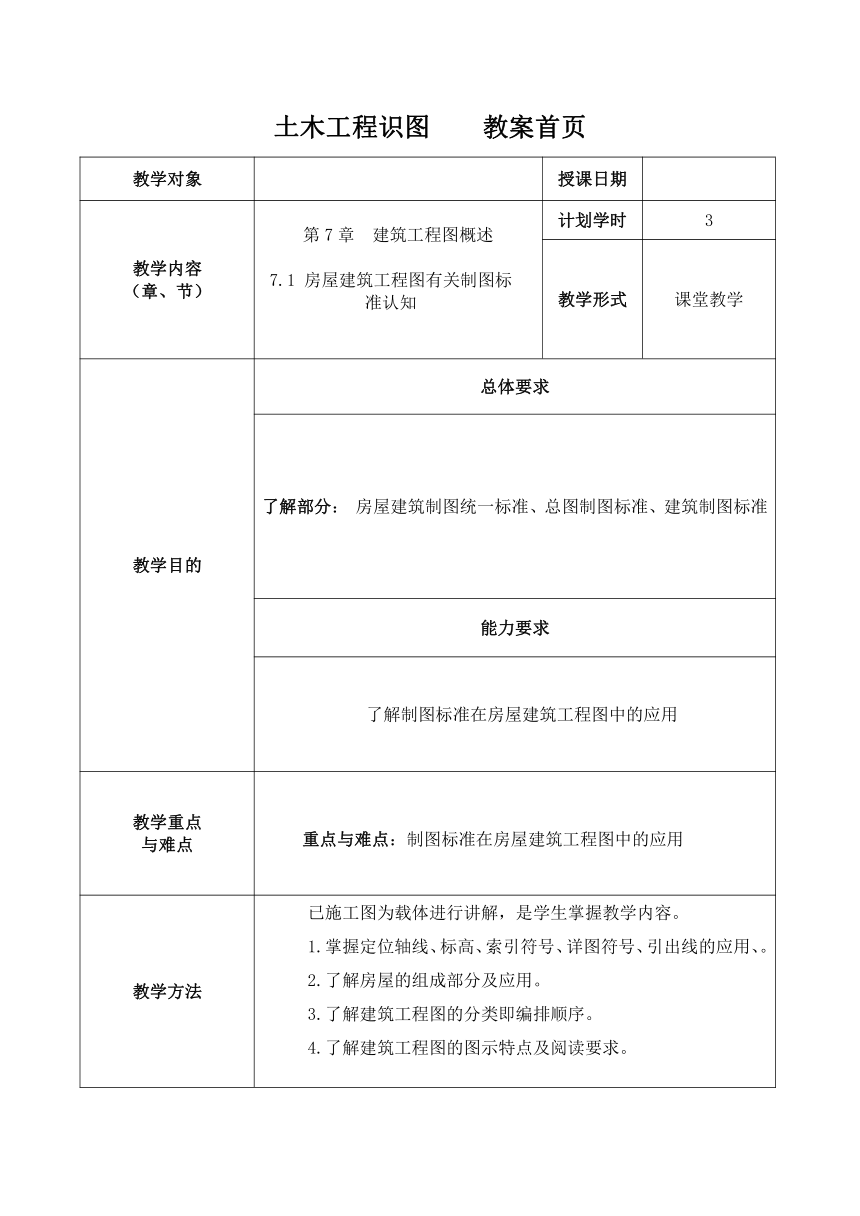

土木工程识图 教案首页
教学对象 授课日期
教学内容（章、节） 第7章 建筑工程图概述7.1 房屋建筑工程图有关制图标准认知 计划学时 3
教学形式 课堂教学
教学目的 总体要求
了解部分： 房屋建筑制图统一标准、总图制图标准、建筑制图标准
能力要求
了解制图标准在房屋建筑工程图中的应用
教学重点与难点 重点与难点：制图标准在房屋建筑工程图中的应用
教学方法 已施工图为载体进行讲解，是学生掌握教学内容。1.掌握定位轴线、标高、索引符号、详图符号、引出线的应用、。2.了解房屋的组成部分及应用。3.了解建筑工程图的分类即编排顺序。4.了解建筑工程图的图示特点及阅读要求。
四、教学过程 备注

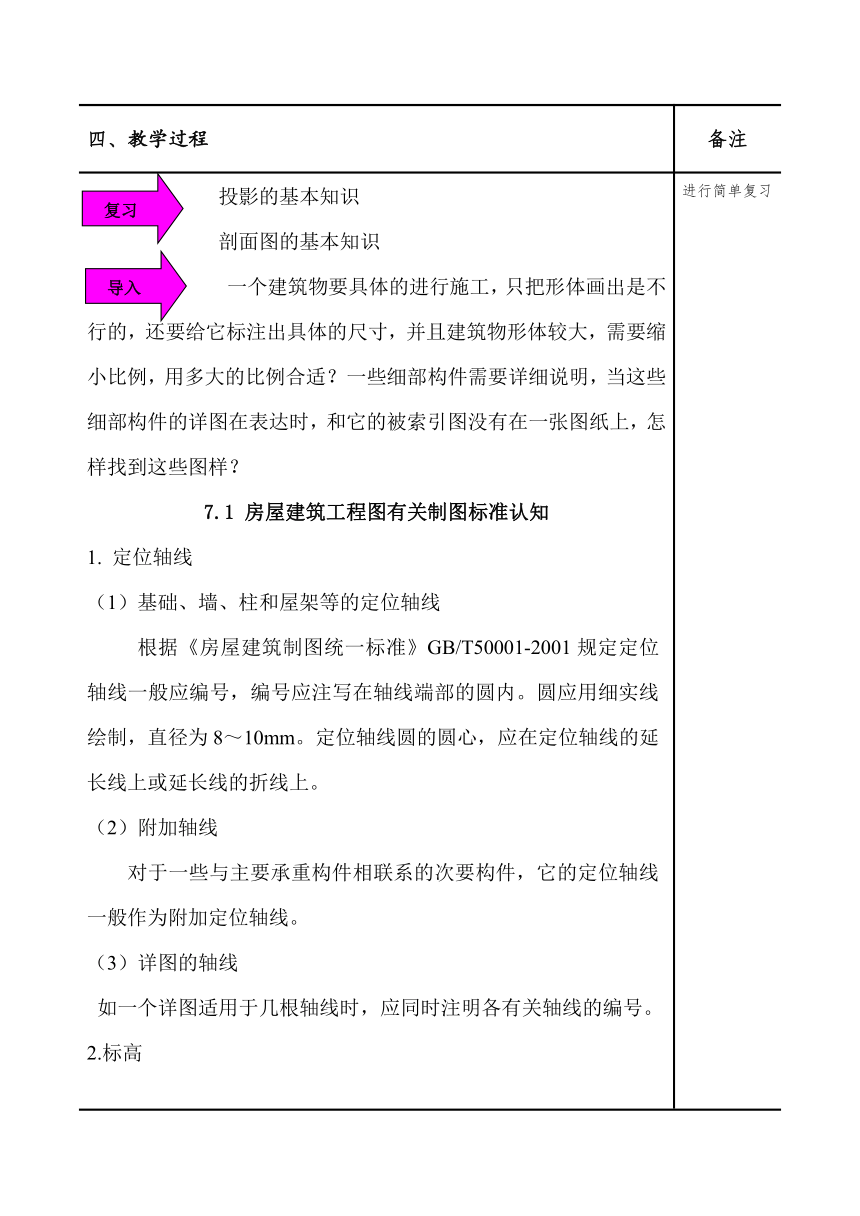

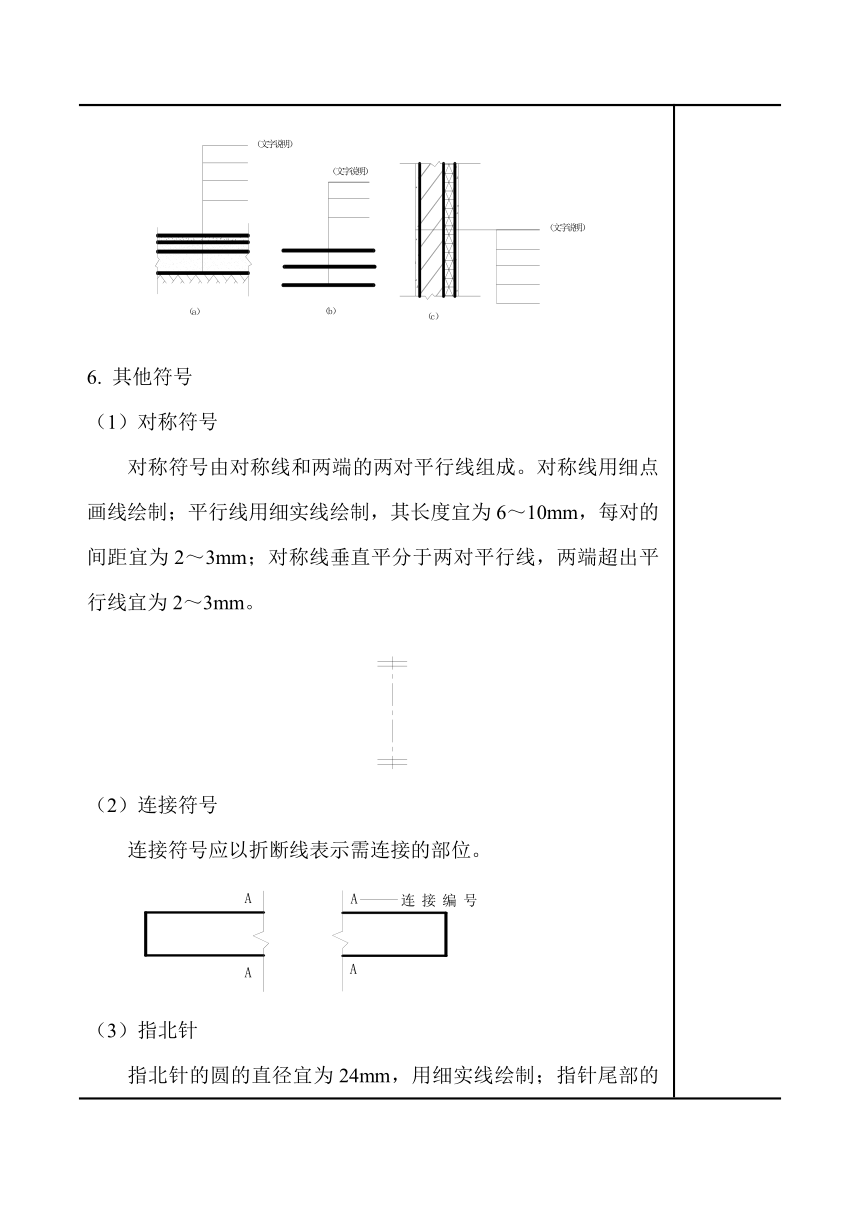

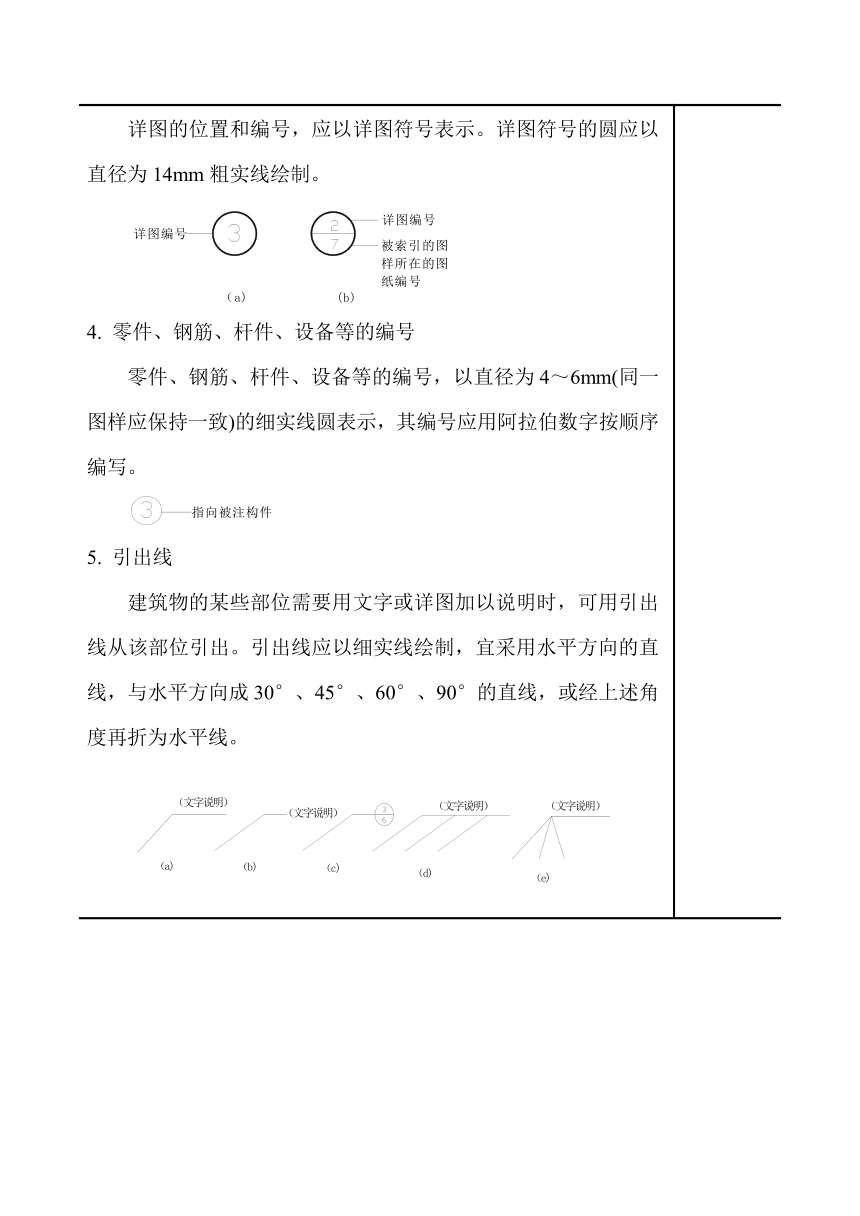

投影的基本知识剖面图的基本知识 一个建筑物要具体的进行施工，只把形体画出是不行的，还要给它标注出具体的尺寸，并且建筑物形体较大，需要缩小比例，用多大的比例合适？一些细部构件需要详细说明，当这些细部构件的详图在表达时，和它的被索引图没有在一张图纸上，怎样找到这些图样？7.1 房屋建筑工程图有关制图标准认知1. 定位轴线（1）基础、墙、柱和屋架等的定位轴线 根据《房屋建筑制图统一标准》GB/T50001-2001规定定位轴线一般应编号，编号应注写在轴线端部的圆内。圆应用细实线绘制，直径为8～10mm。定位轴线圆的圆心，应在定位轴线的延长线上或延长线的折线上。（2）附加轴线对于一些与主要承重构件相联系的次要构件，它的定位轴线一般作为附加定位轴线。（3）详图的轴线 如一个详图适用于几根轴线时，应同时注明各有关轴线的编号。2.标高1. 标高的分类绝对标高相对标高建筑标高结构标高标高的表示法标高符号是高度为3mm的等腰直角三角形，施工图中，标高以“米”为单位，小数点后保留三位小数（总平面图中保留两位小数）。标高符号的尖端应指向被注高度的位置。索引符号与详图符号（1）索引符号索引符号是由直径为10mm的圆和水平直径组成，圆及水平直径均应以细实线绘制。 （2）详图符号详图的位置和编号，应以详图符号表示。详图符号的圆应以直径为14mm粗实线绘制。零件、钢筋、杆件、设备等的编号零件、钢筋、杆件、设备等的编号，以直径为4～6mm(同一图样应保持一致)的细实线圆表示，其编号应用阿拉伯数字按顺序编写。引出线建筑物的某些部位需要用文字或详图加以说明时，可用引出线从该部位引出。引出线应以细实线绘制，宜采用水平方向的直线，与水平方向成30°、45°、60°、90°的直线，或经上述角度再折为水平线。其他符号（1）对称符号对称符号由对称线和两端的两对平行线组成。对称线用细点画线绘制；平行线用细实线绘制，其长度宜为6～10mm，每对的间距宜为2～3mm；对称线垂直平分于两对平行线，两端超出平行线宜为2～3mm。（2）连接符号连接符号应以折断线表示需连接的部位。（3）指北针指北针的圆的直径宜为24mm，用细实线绘制；指针尾部的宽度宜为3mm，指针头部应注“北”或“N”字。需用较大直径绘制指北针时，指针尾部宽度宜为直径的1/8。 进行简单复习需要注意的是详图符号与索引符号是成对出现，一 一对应的。
定位轴线、标高、索引符号、详图符号、引出线、对称符号、连接符号、指北针作业：习题集第37页。
土木工程识图 教案首页
教学对象 授课日期
教学内容（章、节） 第7章 建筑工程图概述7.2 建筑工程图的产生和分类 计划学时 1
教学形式 课堂教学
教学目的 总体要求
了解部分： 建筑工程图的产生和分类
能力要求
了解建筑工程图的产生和分类
教学重点与难点 重点与难点：建筑工程图的分类
教学方法 案例教学法、课堂讲授法了解建筑工程图的产生和分类
四、教学过程 备注
定位轴线、标高、索引符号、详图符号、引出线对称符号、连接符号、指北针 有人类历史便有了建筑，建筑总是伴随着人类共存。那么组成房屋的主要构件有哪些？哪些是必须的，哪些是附属的？ 7.2 建筑工程图的产生和分类7.2.1 房屋的组成部分及作用一幢民用建筑，一般由基础、墙和柱、楼板层、楼梯、屋顶和门窗等六大部分组成。7.2.2 建筑工程图的产生1. 初步设计阶段设计人员接受任务后，首先根据设计任务书、有关的政策文件、地质条件、环境、气候、文化背景等，明确设计意图，提出设计方案。在设计方案中应包括总平面布置图、平面图、立面图、剖面图、效果图、建筑经济技术指标，必要时还要提供建筑模型。2.施工图设计 施工图设计是各工种的设计人员根据初步设计方案和技术设计方案绘制，用来指导施工用的图样。7.2.3建筑工程图的分类和编排顺序房屋施工图由建筑施工图、结构施工图和设备施工图三部分组成.1.建筑施工图（简称建施）主要表示表达建筑的平面形状、内部布置、外部造型、构造做法、装修做法的图样一般包括施工图首页、总平面图、平面图、立面图、剖面图和详图。2.结构施工图（简称结施）主要表示建筑的结构类型，结构构件的布置、连接、形状、大小及详细做法的图样，包括结构设计说明、结构平面布置图和构件详图等内容。3.设备施工图（简称设施）　　主要表示给水排水、采暖通风、电气照明等设备的布置及安装要求。包括平面布置图系统图和安装图等 一套完整的房屋建筑工程图在装订时要按专业顺序排列，一般为：图纸目录、建筑设计总说明、总平面图、建筑施工图、结构施工图、给排水施工图、采暖施工图和电器施工图。各专业的施工图的编排顺序是全局性的在前，局部性的在后；先施工的在前，后施工的在后；重要的在前，次要的在后。7.2.4建筑工程图的图示特点及阅读要求建筑施工图的图示特点（1）房屋建筑施工图除效果图、设备施工图中的管道线路系统图外，其余均采用正投影的原理绘制。（2）建筑物形体很大，绘图时都要按比例缩小，多采用统一规定的图例或代号来表示,并且用文字和符号详细说明。（3）施工图采用不同规格的图线绘制，选取规定的线型和线宽，用以表明内容的主次和增加图面效果。2. 建筑工程图的阅读要求：（1）读图应具备的基本知识掌握做投影图的原理和建筑形体的各种表示方法；熟悉房屋建筑的基本构造；熟悉施工图中常用的图例、符号、线型、尺寸和比例的意义。（2）读图的方法和步骤看图的方法一般是：从外向里看，从大到小看，从粗到细看，图样与说明对照看，建筑与结构对照看。先粗看一遍，了解工程的概貌，而后再细读。读图的一般步骤：先看目录，了解总体情况，图纸总共有多少张；然后按图纸目录对照各类图纸是否齐全，再细读图纸内容。 进行简单复习以一套完整的施工图为例讲解
房屋的组成部分及作用、建筑施工图的产生、施工图的图示特点及阅读要求作业：习题集第37页。
复习
导入
小结与作业
导入
复习
新课
小结与作业
