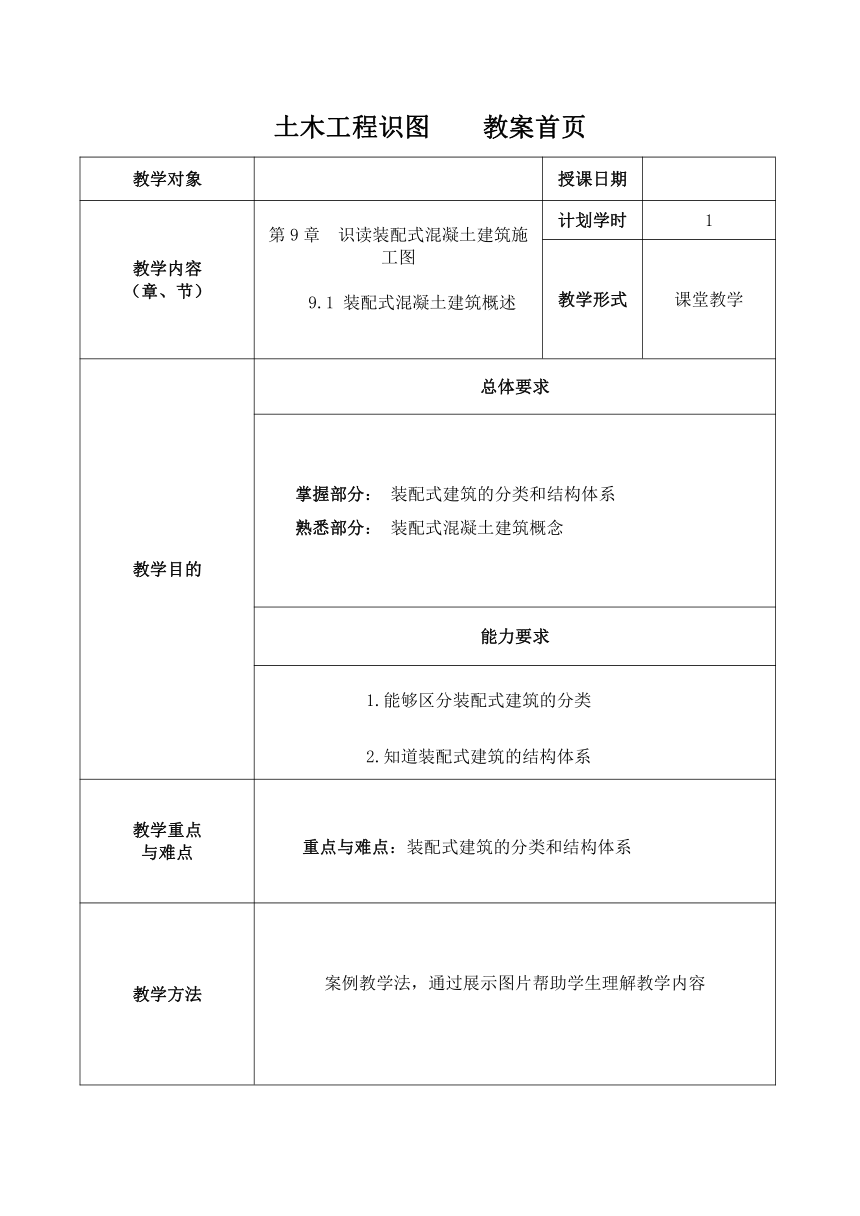

土木工程识图 教案首页
教学对象 授课日期
教学内容（章、节） 第9章 识读装配式混凝土建筑施工图 9.1 装配式混凝土建筑概述 计划学时 1
教学形式 课堂教学
教学目的 总体要求
掌握部分： 装配式建筑的分类和结构体系熟悉部分： 装配式混凝土建筑概念
能力要求
1.能够区分装配式建筑的分类 2.知道装配式建筑的结构体系
教学重点与难点 重点与难点：装配式建筑的分类和结构体系
教学方法 案例教学法，通过展示图片帮助学生理解教学内容
四、教学过程 备注

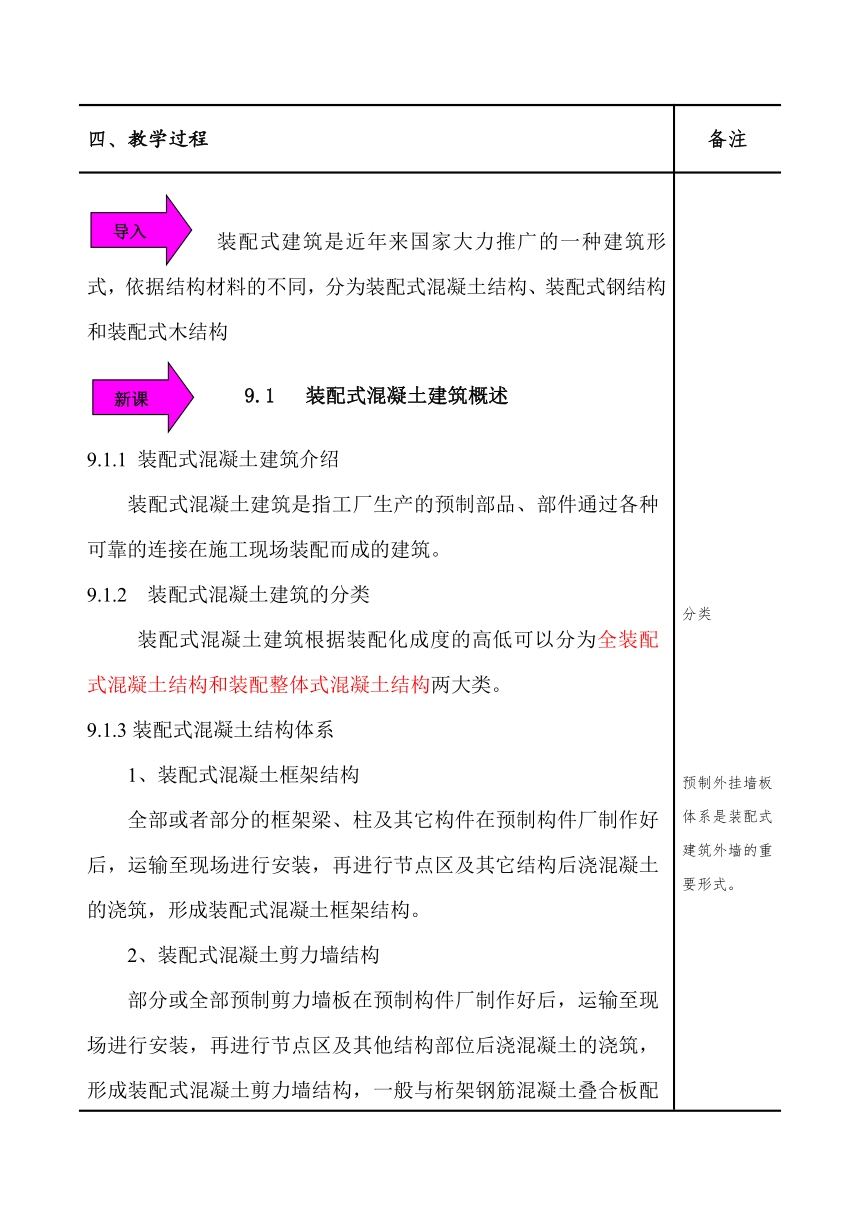

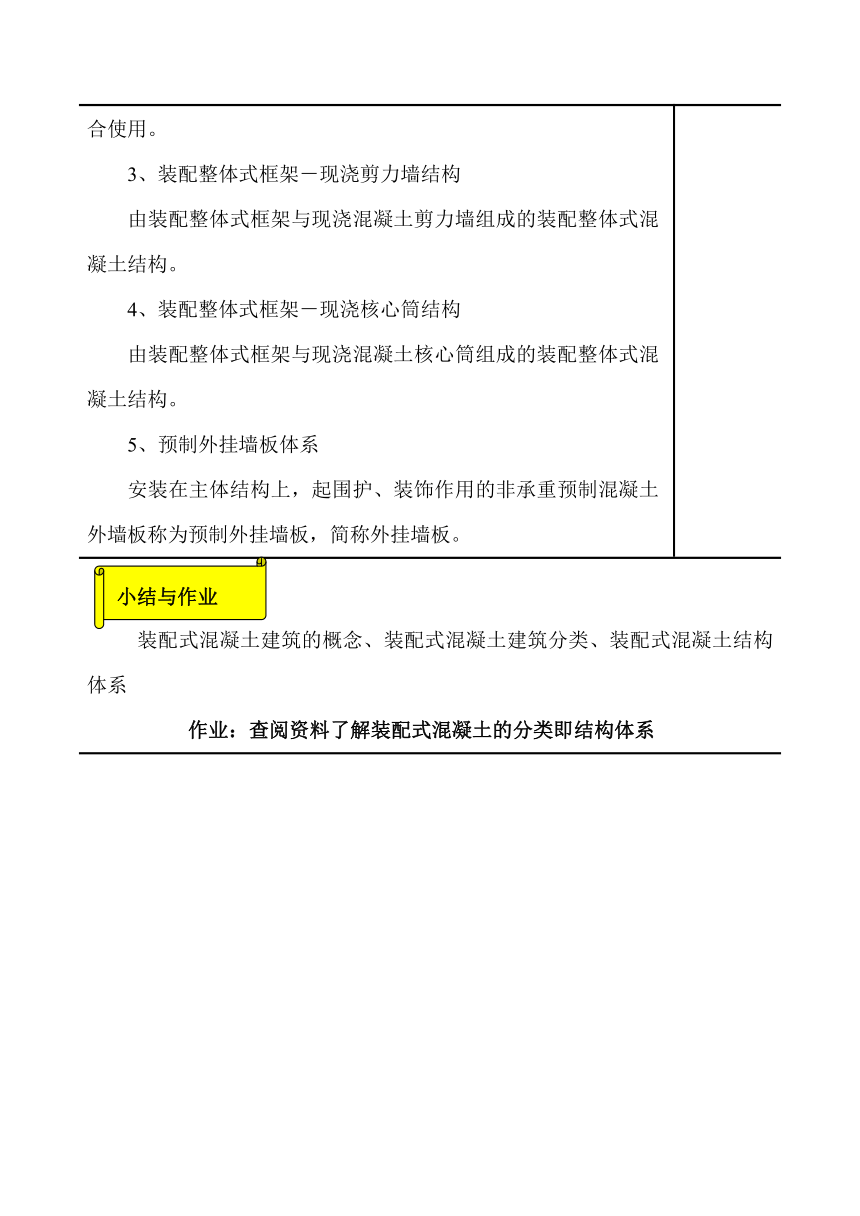

装配式建筑是近年来国家大力推广的一种建筑形式，依据结构材料的不同，分为装配式混凝土结构、装配式钢结构和装配式木结构9.1 装配式混凝土建筑概述9.1.1 装配式混凝土建筑介绍装配式混凝土建筑是指工厂生产的预制部品、部件通过各种可靠的连接在施工现场装配而成的建筑。9.1.2 装配式混凝土建筑的分类 装配式混凝土建筑根据装配化成度的高低可以分为全装配式混凝土结构和装配整体式混凝土结构两大类。9.1.3装配式混凝土结构体系1、装配式混凝土框架结构全部或者部分的框架梁、柱及其它构件在预制构件厂制作好后，运输至现场进行安装，再进行节点区及其它结构后浇混凝土的浇筑，形成装配式混凝土框架结构。2、装配式混凝土剪力墙结构部分或全部预制剪力墙板在预制构件厂制作好后，运输至现场进行安装，再进行节点区及其他结构部位后浇混凝土的浇筑，形成装配式混凝土剪力墙结构，一般与桁架钢筋混凝土叠合板配合使用。3、装配整体式框架－现浇剪力墙结构由装配整体式框架与现浇混凝土剪力墙组成的装配整体式混凝土结构。4、装配整体式框架－现浇核心筒结构由装配整体式框架与现浇混凝土核心筒组成的装配整体式混凝土结构。5、预制外挂墙板体系安装在主体结构上，起围护、装饰作用的非承重预制混凝土外墙板称为预制外挂墙板，简称外挂墙板。 分类预制外挂墙板体系是装配式建筑外墙的重要形式。
装配式混凝土建筑的概念、装配式混凝土建筑分类、装配式混凝土结构体系作业：查阅资料了解装配式混凝土的分类即结构体系

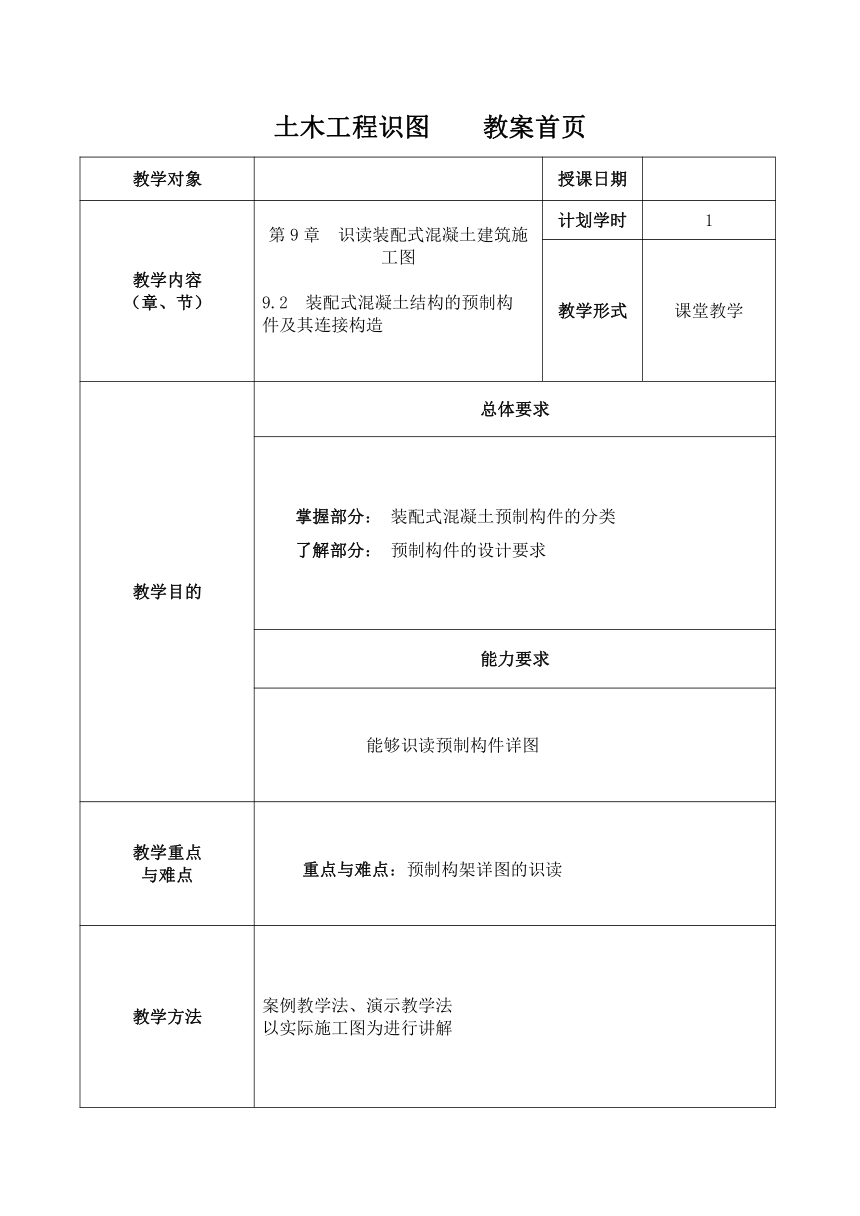

土木工程识图 教案首页
教学对象 授课日期
教学内容（章、节） 第9章 识读装配式混凝土建筑施工图9.2 装配式混凝土结构的预制构件及其连接构造 计划学时 1
教学形式 课堂教学
教学目的 总体要求
掌握部分： 装配式混凝土预制构件的分类了解部分： 预制构件的设计要求
能力要求
能够识读预制构件详图
教学重点与难点 重点与难点：预制构架详图的识读
教学方法 案例教学法、演示教学法以实际施工图为进行讲解
四、教学过程 备注

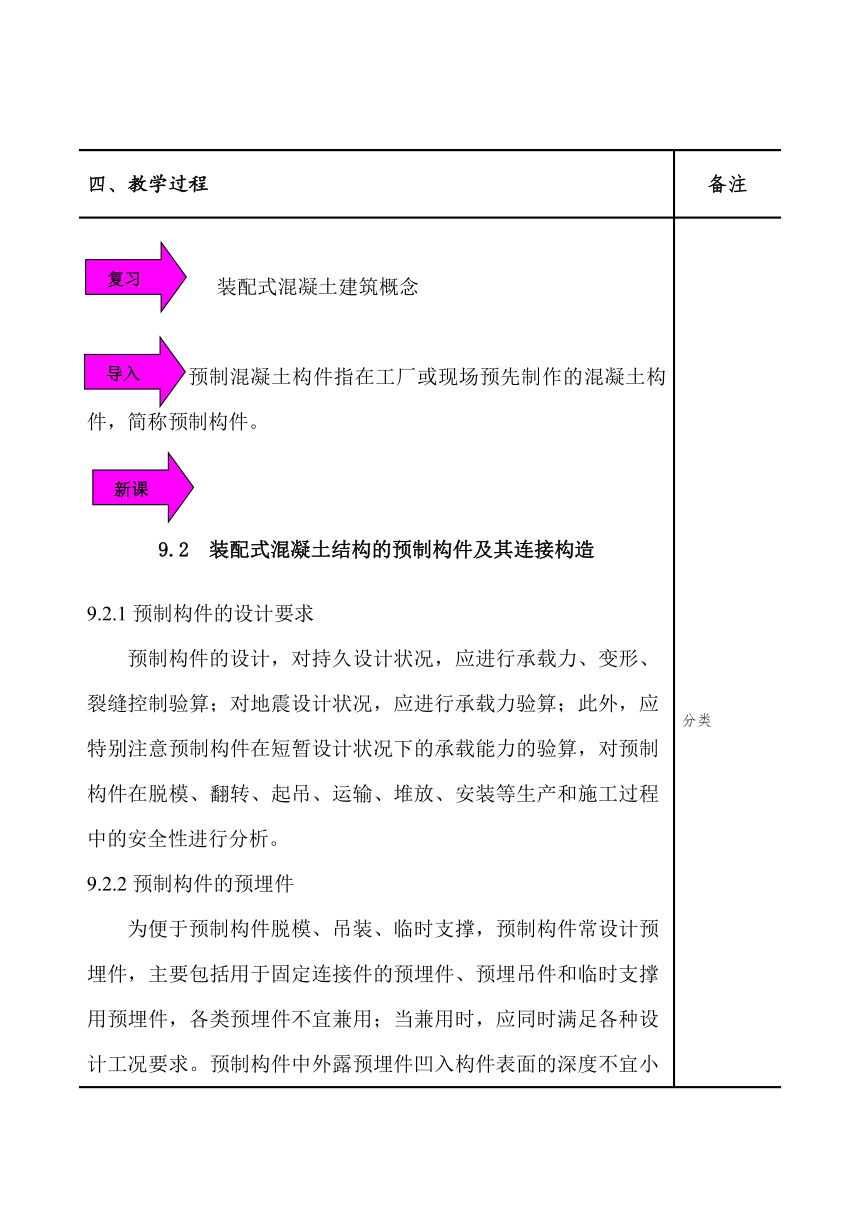

装配式混凝土建筑概念 预制混凝土构件指在工厂或现场预先制作的混凝土构件，简称预制构件。 9.2 装配式混凝土结构的预制构件及其连接构造9.2.1预制构件的设计要求预制构件的设计，对持久设计状况，应进行承载力、变形、裂缝控制验算；对地震设计状况，应进行承载力验算；此外，应特别注意预制构件在短暂设计状况下的承载能力的验算，对预制构件在脱模、翻转、起吊、运输、堆放、安装等生产和施工过程中的安全性进行分析。9.2.2预制构件的预埋件为便于预制构件脱模、吊装、临时支撑，预制构件常设计预埋件，主要包括用于固定连接件的预埋件、预埋吊件和临时支撑用预埋件，各类预埋件不宜兼用；当兼用时，应同时满足各种设计工况要求。预制构件中外露预埋件凹入构件表面的深度不宜小于10mm，以便于进行封闭处理。9.2.3预制构件详图预制构件详图一般包括模板图和配筋图，表达内容包括预制构件的具体尺寸和配筋方式、数量、细部构造、预埋件位置及数量等基本信息。 分类
预制构件的设计要求、预制构件的预埋件、预制构件详图作业：习题集第44页
土木工程识图 教案首页
教学对象 授课日期
教学内容（章、节） 第9章 识读装配式混凝土建筑施工图9.3 装配式混凝土建筑施工图 计划学时 2
教学形式 课堂教学
教学目的 总体要求
掌握部分： 建筑平面图、立面图、剖面图的识读熟悉部分： 装配式混凝土建筑施工图的建筑设计说明的内容了解部分： 电梯平面图的识读
能力要求
能够识读装配式混凝土建筑施工图
教学重点与难点 重点与难点：建筑平面图、立面图、剖面图的识读
教学方法 案例教学法、课堂讲授法以实际施工图为进行讲解
四、教学过程 备注
预制构件详图的识读 装装配式混凝土结构建筑施工图除总平面图、建筑设计说明、各层平面图、立面图、剖面图和大样详图外，一般还包括套型平面详图、套型设备点位综合详图、立面详图、楼电梯平面详图、阳台、空调板大样图、墙板构件尺寸控制图，阳台、空调板构件尺寸控制图、楼梯构件尺寸控制图等。 9.2 装配式混凝土建筑施工图9.3.1总平面图装配式混凝土结构建筑总平面图与其它建筑的总平面图绘制相同。9.3.2施工图设计说明装配式混凝土建筑施工图设计说明除设计依据、项目概况、各部分构造做法、建筑设备要求、无障碍设计、防火设计、建筑节能设计外，还应包含装配式建筑设计专项说明。1.装配式建设设计概况装配式建设设计概况包括必要的说明、工程采用现浇混凝土结构和装配式混凝土结构的楼层的位置以及采用了哪些装配式构件。　2.总平面设计总平面设计包括外部运输条件、内部运输条件、构件存放和构件吊装要求。3.建筑设计建筑设计包括标准化设计、装配式混凝土结构预制率、建筑构件、部品装配率、建筑集成技术设计，构件加工图设计要求和协同设计要求。4.预制构件设计预制构件设计主要是指各构件的具体设计要求。5、一体化装修设计包括建筑装修材料、设备与预制构件连接时采用的安装方法，以及构配件、饰面材料及建筑部品的选用要求。6、节能设计要点包括构件中的外墙保温及外门窗的气密性要求等。9.3.3建筑平面图采用装配式混凝土结构的楼层建筑平面图需将内外墙板的现浇混凝土与预制混凝土通用图例区分，其它表达同现浇混凝土结构。9.3.4立面图与立面详图装配式混凝土剪力墙结构住宅建筑立面图与现浇混凝土结构基本一致，不同的是，需选取典型的局部立面，绘制立面详图。9.3.5剖面图装配式混凝土剪力墙结构住宅剖面图与现浇混凝土结构基本一致，不同的是需通过图例将现浇混凝土与预制混凝土加以区分。9.3.6楼、电梯平面详图及剖面图装配式混凝土高层剪力墙住宅的楼、电梯部位除预制梯板外，其它构件通常采用现浇混凝土，包括电梯井、楼梯间剪力墙和楼电梯间的楼板。9.3.7墙身大样图墙身大样图即墙身剖视详图，是墙身的局部放大图，详细地表达墙身从防潮层到屋顶各主要节点的构造和做法。9.3.8构件尺寸控制图施工图阶段按照初步设计确定的技术路线进行深化设计，建筑设计专业应与建筑部品、装饰装修、构件厂等上下游厂商加强配合，做好构件组合深化设计，提供能够实现的预制构件尺寸控制图，做好构件尺寸控制图上的预留预埋和连接节点设计，做好节点的防水、防火、隔声设计和系统集成设计。 装配式剪力墙结构住宅的规划设计中，构件运输、存放和吊装是需要特别关注的重要方面，要有适宜构件运输的交通条件如采用装配式女儿墙，屋顶平面图需用图例区分预制女儿墙和后浇混凝土
总平面图、施工图设计说明、平面图、立面图与立面详图、剖面图、楼、电梯平面详图及剖面图。作业：习题集第44页
导入
新课
小结与作业
复习
导入
新课
小结与作业
复习
导入
新课
小结与作业
