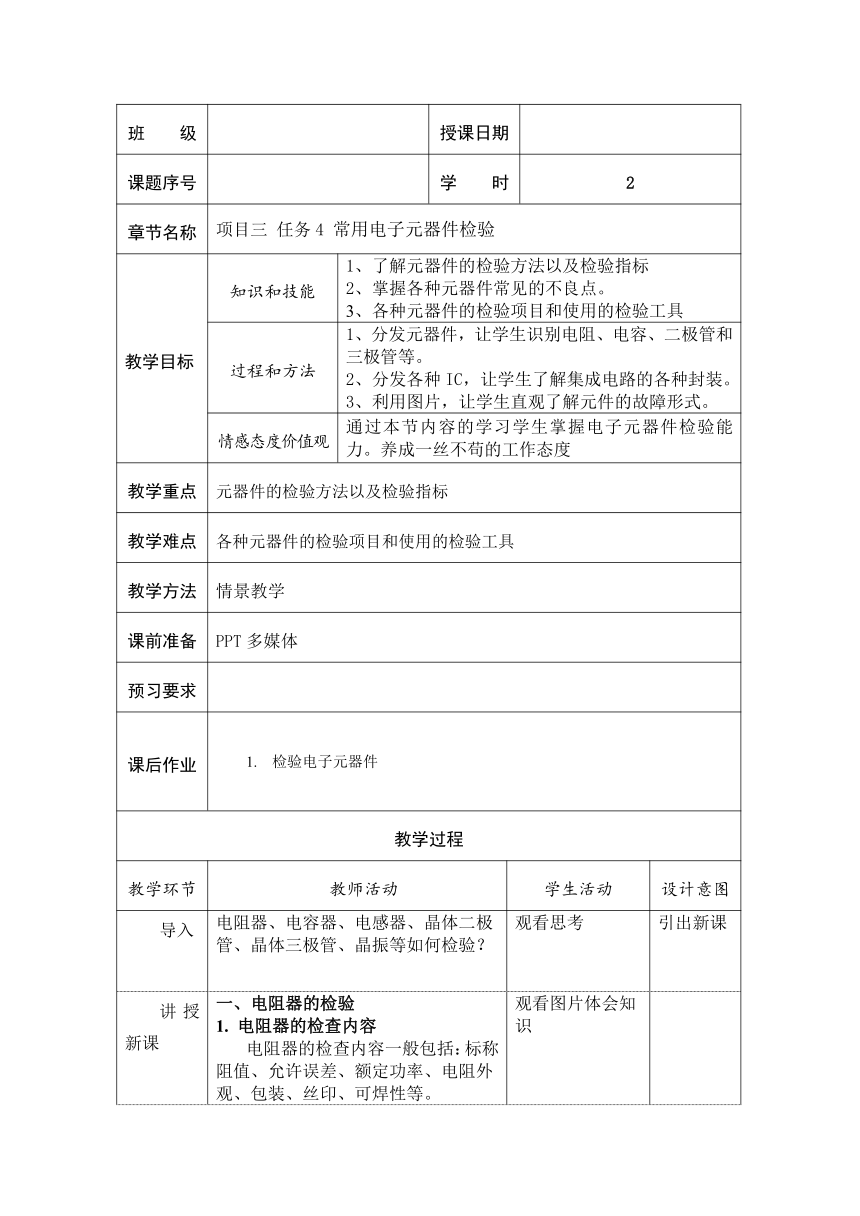

班 级 授课日期
课题序号 学 时 2
章节名称 项目三 任务4 常用电子元器件检验
教学目标 知识和技能 1、了解元器件的检验方法以及检验指标2、掌握各种元器件常见的不良点。3、各种元器件的检验项目和使用的检验工具
过程和方法 1、分发元器件，让学生识别电阻、电容、二极管和三极管等。2、分发各种IC，让学生了解集成电路的各种封装。3、利用图片，让学生直观了解元件的故障形式。
情感态度价值观 通过本节内容的学习学生掌握电子元器件检验能力。养成一丝不苟的工作态度
教学重点 元器件的检验方法以及检验指标
教学难点 各种元器件的检验项目和使用的检验工具
教学方法 情景教学
课前准备 PPT多媒体
预习要求
课后作业 检验电子元器件
教学过程
教学环节 教师活动 学生活动 设计意图
导入 电阻器、电容器、电感器、晶体二极管、晶体三极管、晶振等如何检验？ 观看思考 引出新课

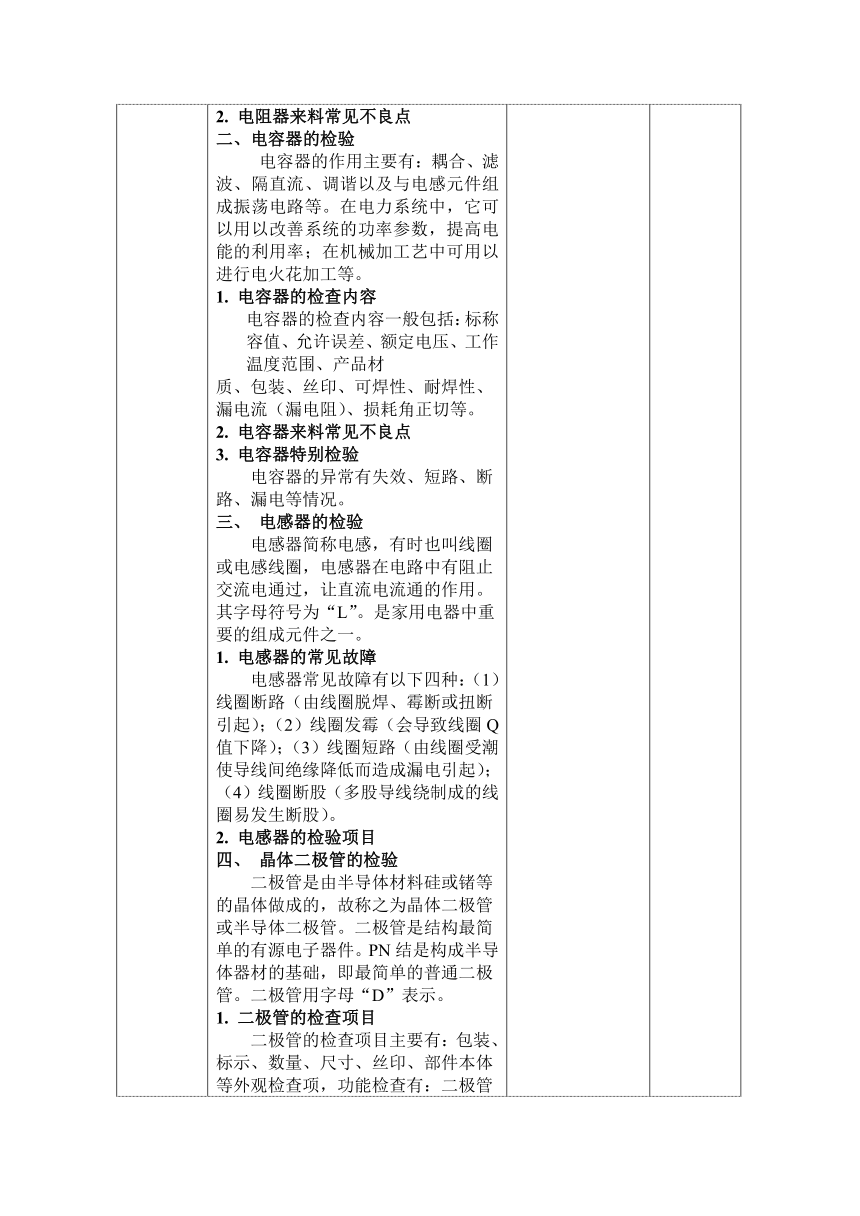

讲授新课 一、电阻器的检验1. 电阻器的检查内容电阻器的检查内容一般包括：标称阻值、允许误差、额定功率、电阻外观、包装、丝印、可焊性等。2. 电阻器来料常见不良点二、电容器的检验 电容器的作用主要有：耦合、滤波、隔直流、调谐以及与电感元件组成振荡电路等。在电力系统中，它可以用以改善系统的功率参数，提高电能的利用率；在机械加工艺中可用以进行电火花加工等。1. 电容器的检查内容电容器的检查内容一般包括：标称容值、允许误差、额定电压、工作温度范围、产品材质、包装、丝印、可焊性、耐焊性、漏电流（漏电阻）、损耗角正切等。2. 电容器来料常见不良点3. 电容器特别检验 电容器的异常有失效、短路、断路、漏电等情况。三、 电感器的检验 电感器简称电感，有时也叫线圈或电感线圈，电感器在电路中有阻止交流电通过，让直流电流通的作用。其字母符号为“L”。是家用电器中重要的组成元件之一。1. 电感器的常见故障 电感器常见故障有以下四种：（1）线圈断路（由线圈脱焊、霉断或扭断引起）；（2）线圈发霉（会导致线圈Q值下降）；（3）线圈短路（由线圈受潮使导线间绝缘降低而造成漏电引起）；（4）线圈断股（多股导线绕制成的线圈易发生断股）。2. 电感器的检验项目四、 晶体二极管的检验二极管是由半导体材料硅或锗等的晶体做成的，故称之为晶体二极管或半导体二极管。二极管是结构最简单的有源电子器件。PN结是构成半导体器材的基础，即最简单的普通二极管。二极管用字母“D”表示。1. 二极管的检查项目 二极管的检查项目主要有：包装、标示、数量、尺寸、丝印、部件本体等外观检查项，功能检查有：二极管的极性（即二极管的单向导通性）、正向导通电压、反向击穿电压（稳压管稳压值）、特性曲线等（后三项在条件允许或要求的时候才检测）。2. 晶体二极管检查中的常见不良项五、晶体三极管的检验 晶体三极管是构成电子电路的核心元件，它可以组成放大、振荡及其它各种功能的电子线路。晶体三极管简称晶体管或三极管，在电路中用字母“Q”或“T”表示。 1. 三极管检查内容三极管来料检查时需检查以下内容：包装、标示、数量、尺寸、丝印、焊接面、外表、本体完整性等外观项目，功能检查内容有：三极管放大倍数、开短路情况（有否击穿或烧坏开路）、集电极—发射极反向击穿电压等（有要求时检测）。2. 三极管来料检查常见不良项目六、晶振的检验 晶振又叫晶体振荡器，是一种通过一定电压激励产生固定频率 的一种电子元器件，被广泛的用于家电仪器和电脑等方面。在电路中晶振用字母“Y”表示。1. 晶体的检查内容晶体检查通常包括以下内容：包装状况、晶体封装（外型）、表面丝印、引脚或焊端、尺寸规格等；2. 晶体的常见不良项七、 集成电路的检验 集成电路也叫“IC”或“芯片”，在电路中用字母“U”表示。1. 集成电路的检查项目2. 集成电路检查注意事项 观看图片体会知识
总结提升 经过本节内容的学习，学生应掌握常见电子元器件的检验项目、常见的不良点、检验项目以及一些电子元器件的特殊检验，在掌握的基础上学生具备电子产品检验的能力。 学生应该掌握电子元器件的检验能力
