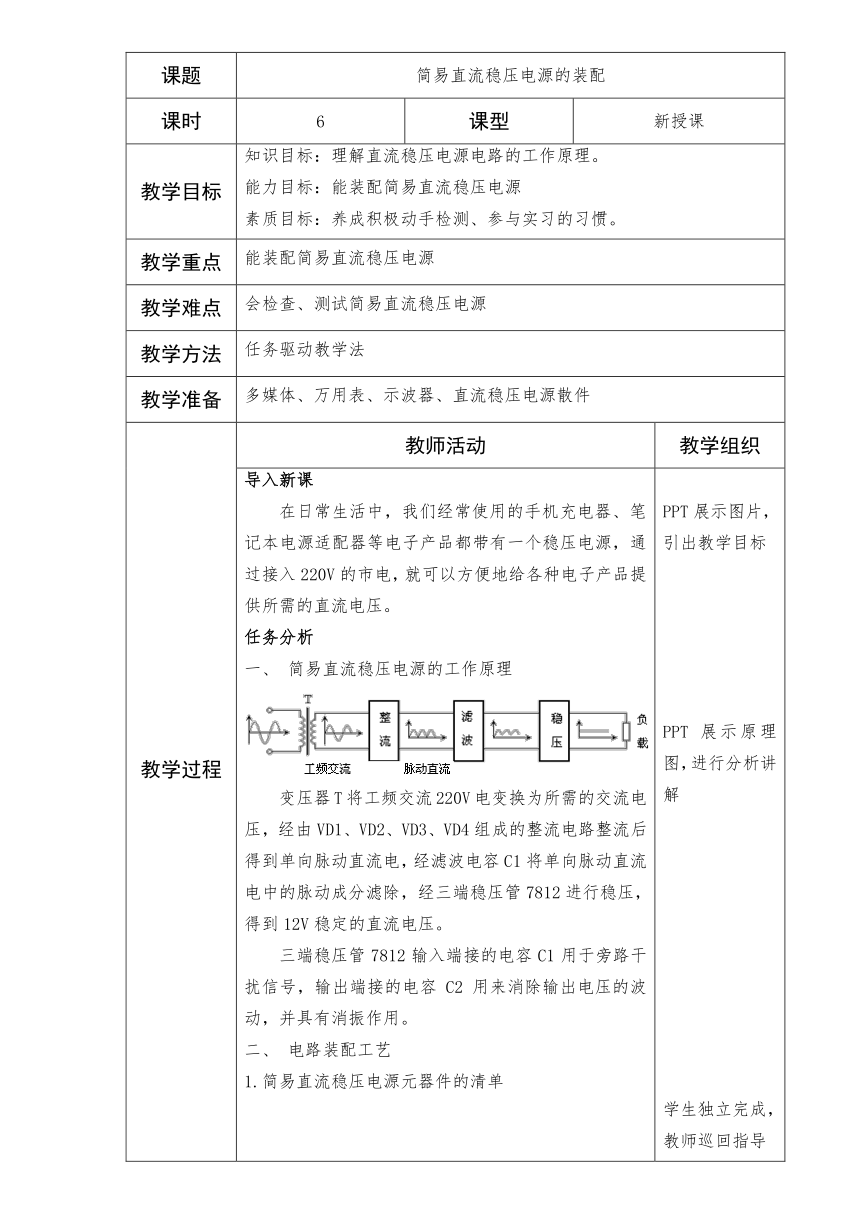

课题 简易直流稳压电源的装配
课时 6 课型 新授课
教学目标 知识目标：理解直流稳压电源电路的工作原理。 能力目标：能装配简易直流稳压电源 素质目标：养成积极动手检测、参与实习的习惯。
教学重点 能装配简易直流稳压电源
教学难点 会检查、测试简易直流稳压电源
教学方法 任务驱动教学法
教学准备 多媒体、万用表、示波器、直流稳压电源散件
教学过程 教师活动 教学组织

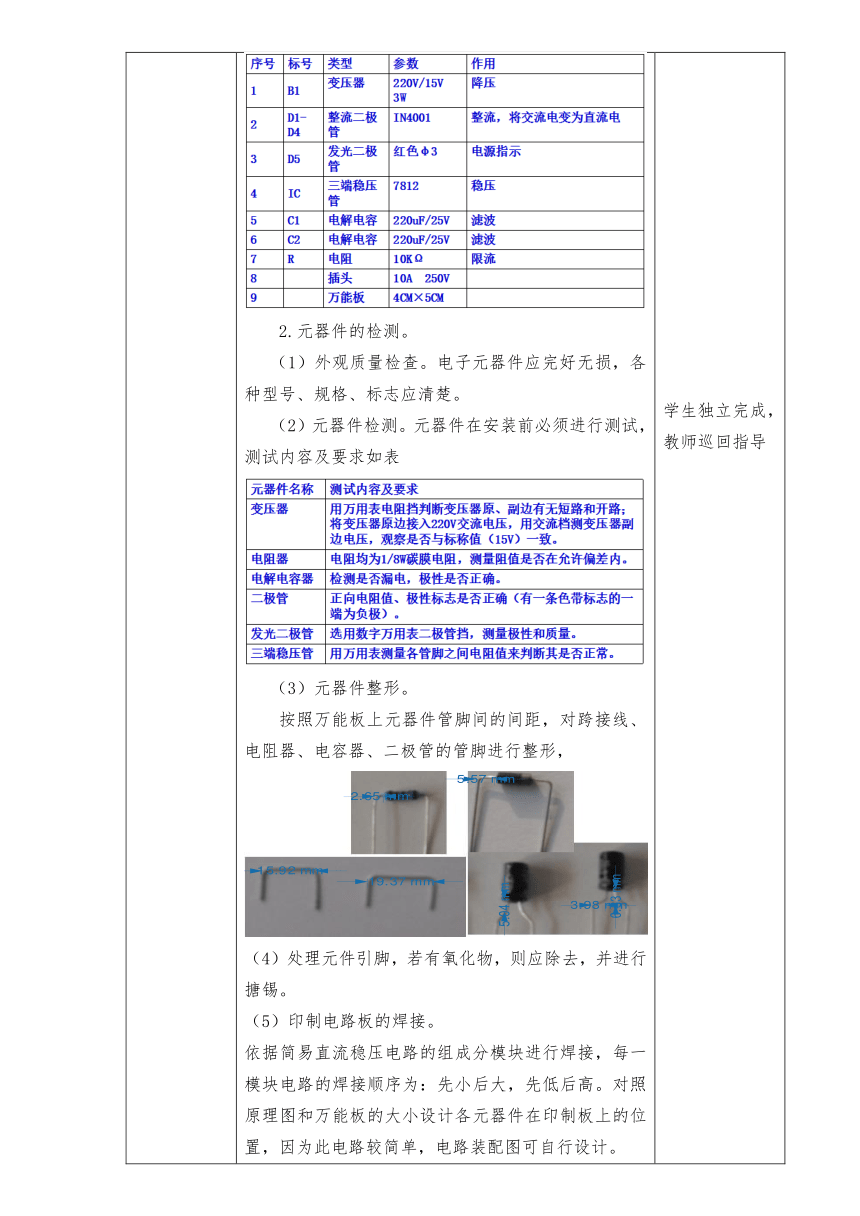

导入新课 在日常生活中，我们经常使用的手机充电器、笔记本电源适配器等电子产品都带有一个稳压电源，通过接入220V的市电，就可以方便地给各种电子产品提供所需的直流电压。 任务分析 一、 简易直流稳压电源的工作原理 变压器T将工频交流220V电变换为所需的交流电压，经由VD1、VD2、VD3、VD4组成的整流电路整流后得到单向脉动直流电，经滤波电容C1将单向脉动直流电中的脉动成分滤除，经三端稳压管7812进行稳压，得到12V稳定的直流电压。 三端稳压管7812输入端接的电容C1用于旁路干扰信号，输出端接的电容C2用来消除输出电压的波动，并具有消振作用。 二、 电路装配工艺 1.简易直流稳压电源元器件的清单 2.元器件的检测。 （1）外观质量检查。电子元器件应完好无损，各种型号、规格、标志应清楚。 （2）元器件检测。元器件在安装前必须进行测试，测试内容及要求如表 （3）元器件整形。 按照万能板上元器件管脚间的间距，对跨接线、电阻器、电容器、二极管的管脚进行整形， （4）处理元件引脚，若有氧化物，则应除去，并进行搪锡。 （5）印制电路板的焊接。 依据简易直流稳压电路的组成分模块进行焊接，每一模块电路的焊接顺序为：先小后大，先低后高。对照原理图和万能板的大小设计各元器件在印制板上的位置，因为此电路较简单，电路装配图可自行设计。 装配时注意： ● 元器件不能齐根部处理，以防折断。 ● 电阻器、二极管要卧式安装，电解电容器、7812三端稳压管要立式安装。 ● 注意带有极性的二极管和电解电容器，正负极不要装错。 ● 焊接要进行认真的检查有无虚焊和假焊焊点之间有否连接以防引起短路。焊接完成后剪去多余引脚，留头在焊面以上0.5~1mm，且不能损坏焊接面。 焊接步骤: ①整流电路的焊接 ②滤波电路、稳压电路的焊接 ③指示电路的焊接 ④插头的焊接 ⑤变压器的焊接 3. 检测与测试 （1）电路检测 电路检查正确无误后，接通电源，若电路正常，电源指示灯发光二极管亮，集成稳压管的输出电压为12V。 若电路工作不正常，可能出现的故障情况： ①输出电压比正确电压值偏低，可以测量滤波电容器C1上的电压，如果电压比正常值小很多时，这常常是因为整流二极管中有一只开路造成的。 ②无直流输出电压。首先测量滤波电容C1两端电压值，如无电压，则故障原因可能是整流二极管损坏；如电压正常，故障可能在7812集成稳压管上。 （2）电路测试 测试1　用万用表测量电源变压器二次电压，并用示波器观察二次交流电压波形 测试2　断开滤波电容C1，用万用表测量整流输出电压和三端稳压管7812输出电压，并用示波器观察其波形 测试3　用万用表测量滤波电容C1滤波后的输出电压，并用示波器观察其波形 思考回答 三端稳压管输入端、输出端并联的电解电容器的作用是什么？ 依据简易直流稳压电路的组成分模块进行焊接，每一模块电路的焊接顺序为：先小后大，先低后高。对照原理图和万能板的大小设计各元器件在印制板上的位因为此电路较简单，电路装配图可自行设计。 PPT展示图片，引出教学目标 PPT展示原理图，进行分析讲解 学生独立完成，教师巡回指导 学生独立完成，教师巡回指导 学生独立完成，教师巡回指导 学生独立完成，教师巡回指导
课后反思
