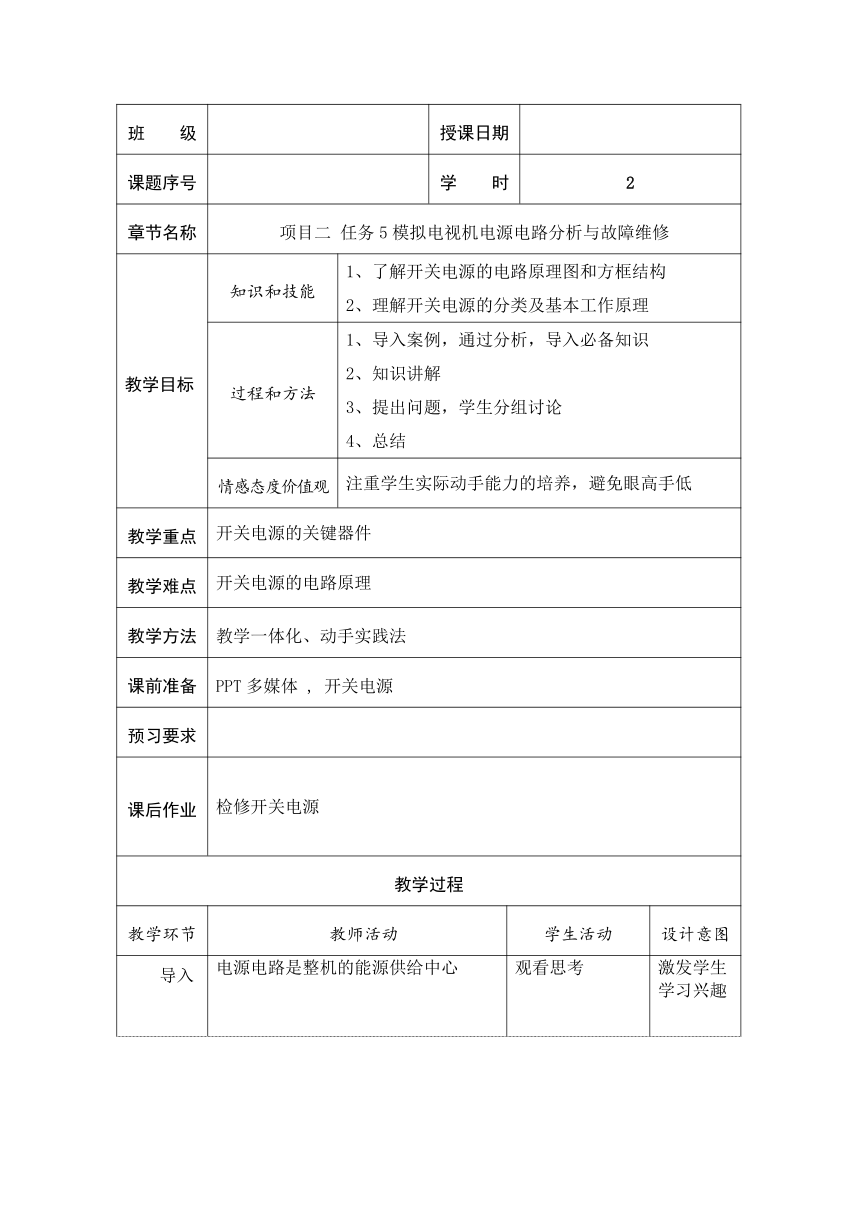

班 级 授课日期
课题序号 学 时 2
章节名称 项目二 任务5模拟电视机电源电路分析与故障维修
教学目标 知识和技能 1、了解开关电源的电路原理图和方框结构2、理解开关电源的分类及基本工作原理
过程和方法 1、导入案例，通过分析，导入必备知识2、知识讲解3、提出问题，学生分组讨论4、总结
情感态度价值观 注重学生实际动手能力的培养，避免眼高手低
教学重点 开关电源的关键器件
教学难点 开关电源的电路原理
教学方法 教学一体化、动手实践法
课前准备 PPT多媒体 , 开关电源
预习要求
课后作业 检修开关电源
教学过程
教学环节 教师活动 学生活动 设计意图
导入 电源电路是整机的能源供给中心 观看思考 激发学生学习兴趣
讲授新课 一、观察、识别开关电源部分的主要元器件二、识读开关电源部分的电路原理图和方框结构三、开关电源的分类及基本工作原理1、开关电源的分类实际使用的开关电源并非单纯的串联型或并联型, 也并非单纯的自激式或它激式, 而是根据实际需要进行组合。如自激振荡、并联输出、调宽稳压器开关电源; 它激振荡、并联输出、调宽稳压器开关电源; 自激振荡、并联输出、调频稳压型开关电源等。2、开关式稳压电源的基本工作原理开关式稳压电源的基本电路由自激振荡电路、脉宽控制电路、取样、基准及误差放大器等构成。其中开关管、开关变压器和自激振荡电路的作用是使电路进入脉冲工作状态, 从而利用电- 磁- 电的转换, 不断地将开关变压器一次的能量转换到二次供给负载; 由取样、基准、误差放大和脉宽控制电路等组成了一个负反馈闭环控制系统, 对输出端由于负载变化等原因引起的电压波动进行实时监测, 通过脉宽控制电路调整开关管基极矩形脉冲的宽度少, 自动补偿负载的变化, 保证输出电压的稳定。四、开关电源部分的特殊元器件1、互感滤波器2、开关电源变压器3.开关电源功率调整管五、开关电源的检修注意事项1.应特别注意人身、仪器及彩色电视机的安全2.应避免扩大故障3.应特别注意负载的异常变化4.注意养成单手操作的习惯 能按照开关电源的一般检修程序进行检修工作, 观察电路结构, 并能根据故障特点对主要部件作适当分离和拆卸。 培养学生自主动手能力
教 学 后 记
