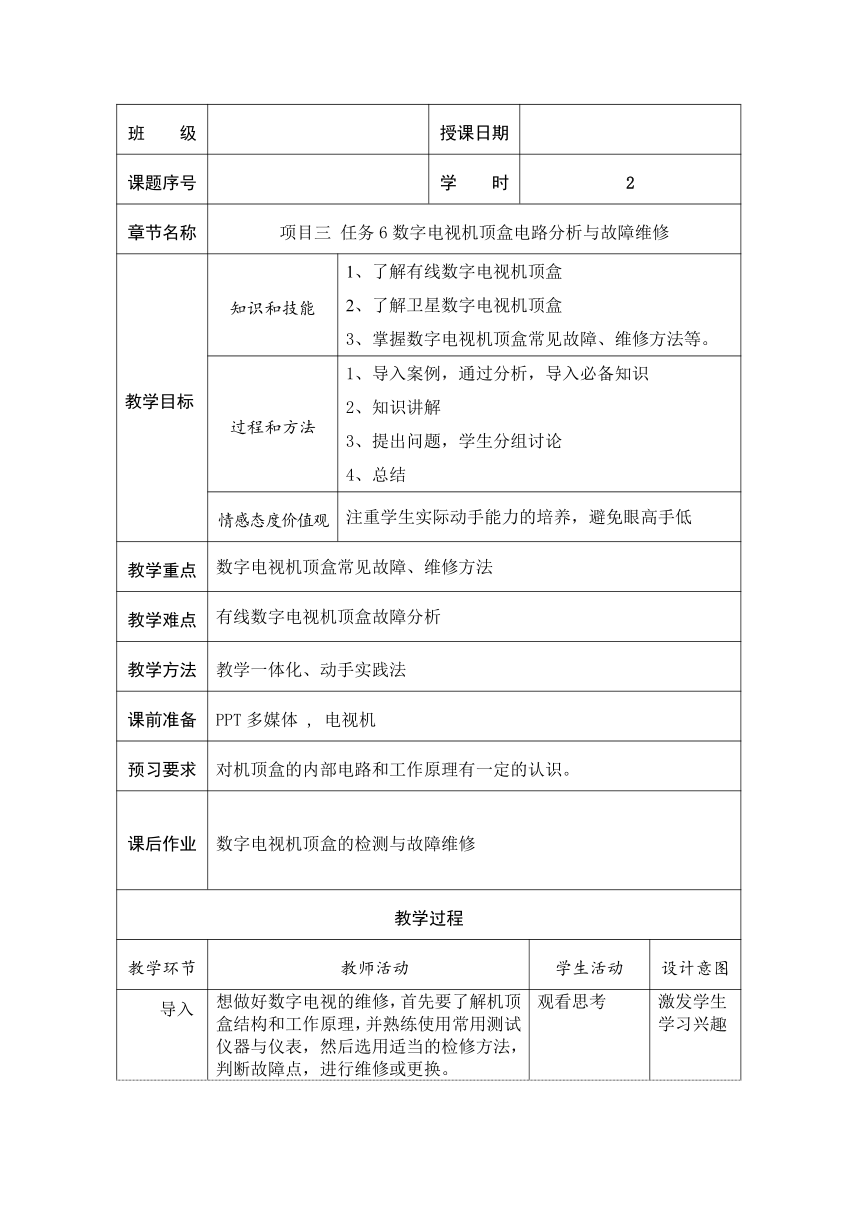

班 级 授课日期
课题序号 学 时 2
章节名称 项目三 任务6数字电视机顶盒电路分析与故障维修
教学目标 知识和技能 1、了解有线数字电视机顶盒2、了解卫星数字电视机顶盒3、掌握数字电视机顶盒常见故障、维修方法等。
过程和方法 1、导入案例，通过分析，导入必备知识2、知识讲解3、提出问题，学生分组讨论4、总结
情感态度价值观 注重学生实际动手能力的培养，避免眼高手低
教学重点 数字电视机顶盒常见故障、维修方法
教学难点 有线数字电视机顶盒故障分析
教学方法 教学一体化、动手实践法
课前准备 PPT多媒体 , 电视机
预习要求 对机顶盒的内部电路和工作原理有一定的认识。
课后作业 数字电视机顶盒的检测与故障维修
教学过程
教学环节 教师活动 学生活动 设计意图
导入 想做好数字电视的维修，首先要了解机顶盒结构和工作原理，并熟练使用常用测试仪器与仪表，然后选用适当的检修方法，判断故障点，进行维修或更换。 观看思考 激发学生学习兴趣
讲授新课 一、有线数字电视机顶盒1．有线数字电视机顶盒电路分析有线数字电视机顶盒主要由主电路板、操作显示面板、IC卡座和电源电路板等构成，其中主电路板上有一体化调谐器、解复用解码芯片、程序存储器、数据存储器、E2PROM存储器、视频放大器、音频放大器、智能卡电路和网络电路；操作显示面板主要由LED数码显示器、操作按键、红外遥控接收器及其驱动电路构成。2．几种常用有线数字电视机顶盒介绍1）采用STi5105方案的有线数字电视机顶盒2）采用QAMi5516方案的有线数字电视机顶盒3）采用STi5197方案的有线数字电视机顶盒3. 有线数字电视机顶盒故障分析与维修（1）机顶盒安装不当对接收数字电视的影响1）无图像2）马赛克现象3）音频故障4）死机现象（2）有线电视机顶盒常见故障及解决办法1）接收频道较少的故障原因及解决办法2）有伴音无图像故障的原因及解决办法3）有图像无伴音故障的原因及解决办法4）播放电视节目无彩色故障的原因及解决办法（3）开关电源电路故障检修方法检修开关电源一般采用直接观察法、电压法、替换法、波形检测法、开路分割法和假负载法。（4）一体化调谐解调器故障检修方法检测该调谐器的各引脚的电压、在线电阻、I2C总线信号以及输出中频信号（5）主电路板故障检修方法主电路板的常见故障分为硬件故障和软件故障（6）操作显示面板的故障检修方法二、卫星数字电视机顶盒1.卫星数字电视机顶盒的组成与工作原理卫星数字电视机顶盒是卫星数字电视接收系统（无论是转播接收还是直接收看）中的重要组成部分，它必须与卫星接收天线、高频头和电视机（或监视器）组合成一体。2.卫星数字电视机顶盒常见故障分析与维修卫星数字电视机顶盒通常出现电视屏幕显示“无卫星信号”、图像经常停顿或有马赛克、有图像无伴音、有伴音无图像和电源电路工作异常等故障。 能按照数字电视机顶盒的一般检修程序进行检修工作, 观察电路结构, 并能根据故障特点对主要部件作适当分离和拆卸。 培养学生自主动手能力
教 学 后 记
