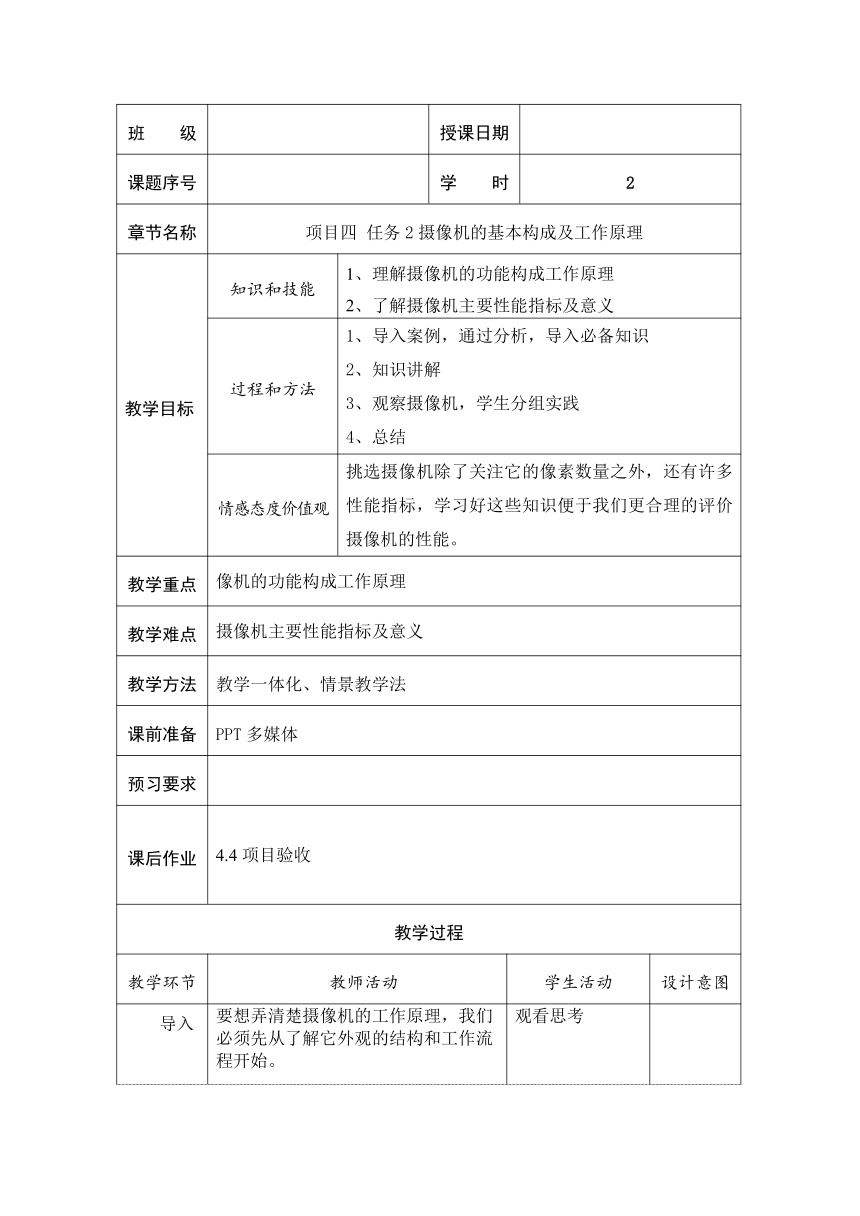

班 级 授课日期
课题序号 学 时 2
章节名称 项目四 任务2摄像机的基本构成及工作原理
教学目标 知识和技能 1、理解摄像机的功能构成工作原理2、了解摄像机主要性能指标及意义
过程和方法 1、导入案例，通过分析，导入必备知识2、知识讲解3、观察摄像机，学生分组实践4、总结
情感态度价值观 挑选摄像机除了关注它的像素数量之外，还有许多性能指标，学习好这些知识便于我们更合理的评价摄像机的性能。
教学重点 像机的功能构成工作原理
教学难点 摄像机主要性能指标及意义
教学方法 教学一体化、情景教学法
课前准备 PPT多媒体
预习要求
课后作业 4.4项目验收
教学过程
教学环节 教师活动 学生活动 设计意图
导入 要想弄清楚摄像机的工作原理，我们必须先从了解它外观的结构和工作流程开始。 观看思考
讲授新课 一、摄像机的外观构成 摄像机虽然种类繁多，外观差异也很大，但从外观结构上看，一般都由镜头、机身和寻像器等三个基本组件构成。二、摄像机的功能构成及工作原理1．功能概述 图4-4是摄像机的典型结构框图，它一般由变焦距镜头、分色系统、摄像器件、视频处理、复合编码、同步发生、寻像器、I/O接口，以及以微型计算机为核心的自动控制系统等基本功能模块构成。2．变焦距镜头 目前，彩色摄像机都采用焦距能在相当大范围内连续可变的变焦距镜头。3．滤色片滤色片的主要作用是对入射光线进行特定的频谱校正。一般包括色温校正滤色片、中性滤色片、红外截止滤色片、光学低通滤色片等。4．分色系统三片机和单片机的分色系统有很大差异，前者采用分色棱镜（见图4-6a），后者采用分色滤色片（见图4-6b）。5．摄像器件(1) 概述 摄像器件的主要功能是将景物光像转换为电视信号。（2）CCD摄像器件 CCD的突出特点是以电荷为信号，而不同于其他大多数器件是以电流或者电压为信号。（3）CMOS摄像器件6．视频处理对三基色电信号进行放大和必要的校正、补偿的电路模块通常称为视频处理电路模块。该电路模块的设计、调节及其稳定性对图像质量的影响很大。7．编码器编码器的作用是将R.G.B三路基色信号编码成一个亮度信号和两个色差信号，并把它们按某种电视标准组合成一路彩色全电视信号输出。9．寻像器10．自动控制系统三、摄像机的主要性能指标1．灵敏度与最低照度2．信噪比3．分解力4．动态范围5．几何失真6．重合精度7．其他 观察摄像机各个部件，理解其功能原理。 掌握基础理论，为维修做准备
教 学 后 记
