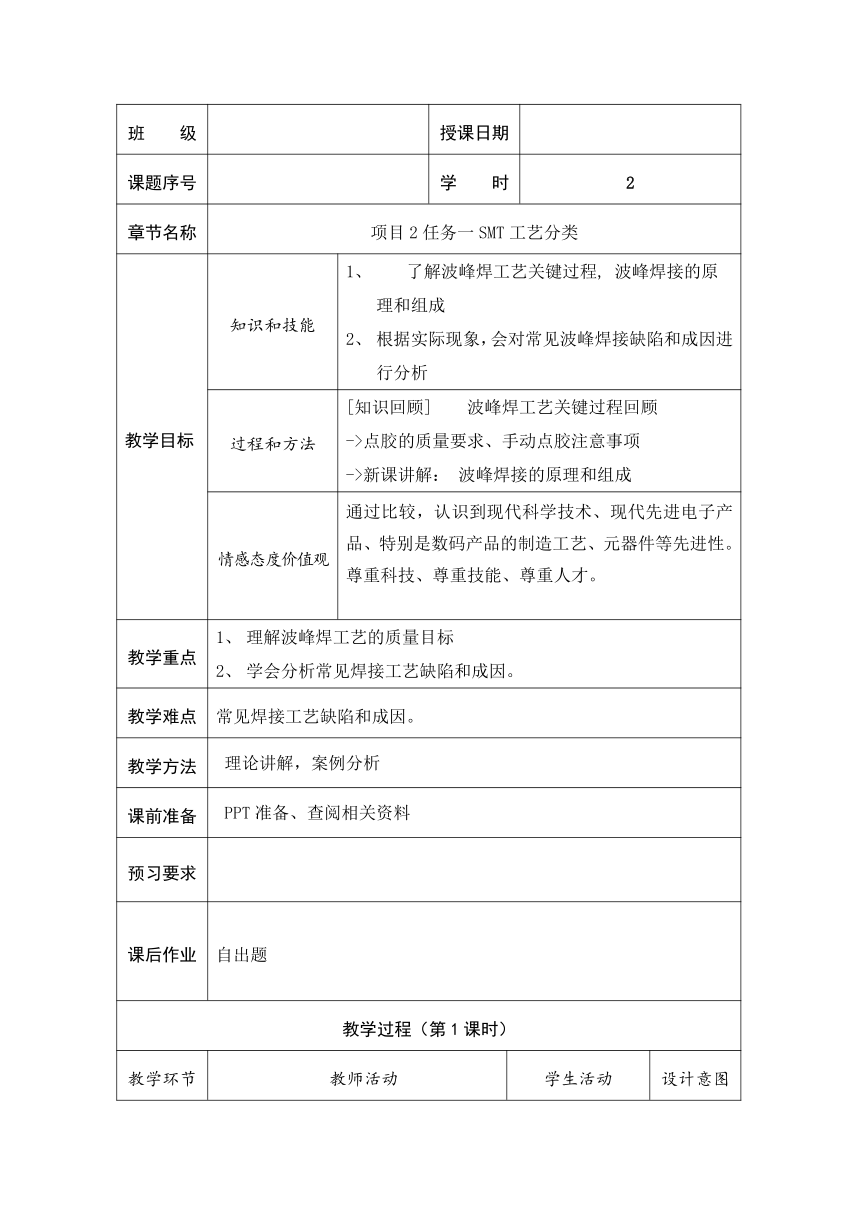

班 级 授课日期
课题序号 学 时 2
章节名称 项目2任务一SMT工艺分类
教学目标 知识和技能 了解波峰焊工艺关键过程, 波峰焊接的原理和组成根据实际现象，会对常见波峰焊接缺陷和成因进行分析
过程和方法 [知识回顾] 波峰焊工艺关键过程回顾->点胶的质量要求、手动点胶注意事项->新课讲解： 波峰焊接的原理和组成
情感态度价值观 通过比较，认识到现代科学技术、现代先进电子产品、特别是数码产品的制造工艺、元器件等先进性。尊重科技、尊重技能、尊重人才。
教学重点 理解波峰焊工艺的质量目标学会分析常见焊接工艺缺陷和成因。
教学难点 常见焊接工艺缺陷和成因。
教学方法 理论讲解，案例分析
课前准备 PPT准备、查阅相关资料
预习要求
课后作业 自出题
教学过程（第1课时）
教学环节 教师活动 学生活动 设计意图
回顾与复习 [知识准备] 波峰焊工艺关键过程回顾 点胶的质量要求、手动点胶注意事项 学生思考，学习

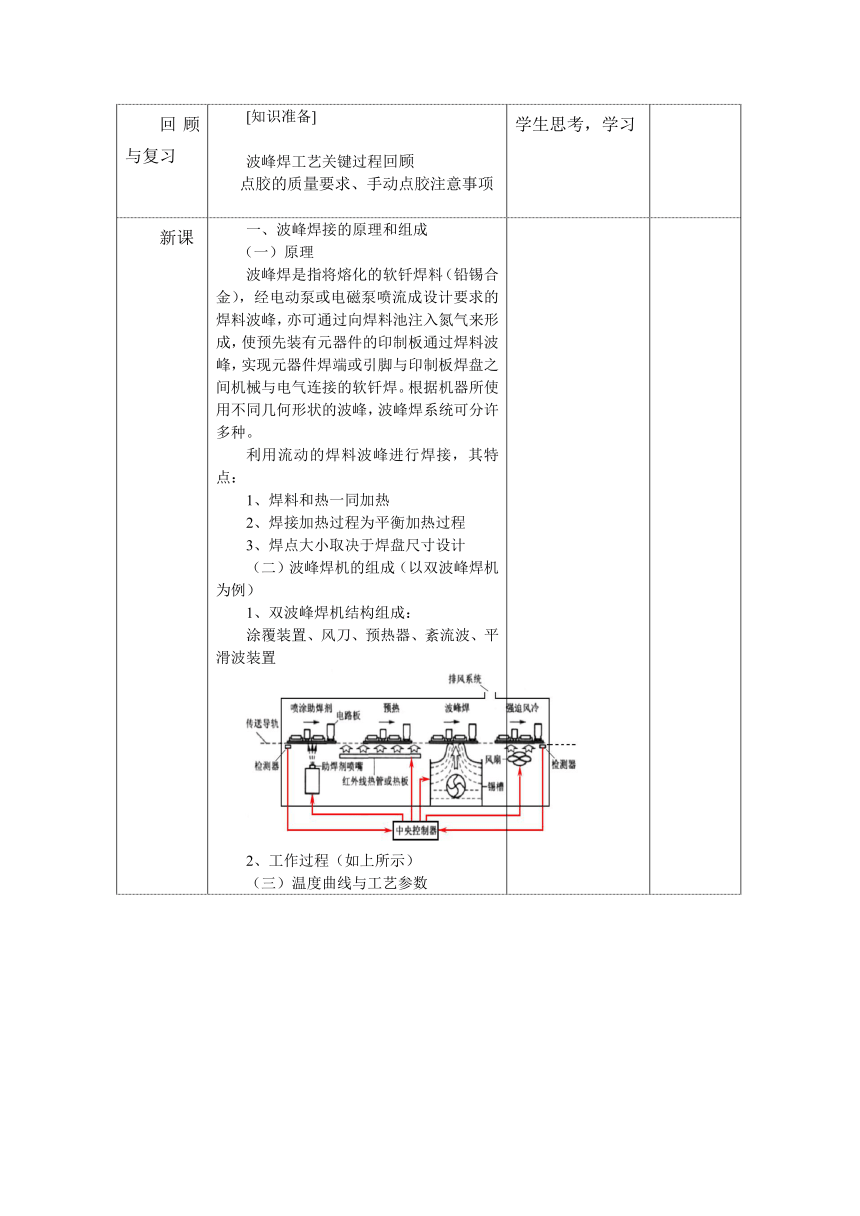

新课 一、波峰焊接的原理和组成（一）原理波峰焊是指将熔化的软钎焊料（铅锡合金），经电动泵或电磁泵喷流成设计要求的焊料波峰，亦可通过向焊料池注入氮气来形成，使预先装有元器件的印制板通过焊料波峰，实现元器件焊端或引脚与印制板焊盘之间机械与电气连接的软钎焊。根据机器所使用不同几何形状的波峰，波峰焊系统可分许多种。利用流动的焊料波峰进行焊接，其特点：1、焊料和热一同加热2、焊接加热过程为平衡加热过程3、焊点大小取决于焊盘尺寸设计（二）波峰焊机的组成（以双波峰焊机为例）1、双波峰焊机结构组成：涂覆装置、风刀、预热器、紊流波、平滑波装置2、工作过程（如上所示）（三）温度曲线与工艺参数分析：预热阶段、焊接阶段、冷却阶段
教学过程（第2课时）
教学环节 教师活动 学生活动 设计意图
讲授 7.2.1 波峰焊工艺过程波峰焊的主要设备是波峰焊机，常见的波峰焊机有如下的工位组成：装板→涂助焊剂→预热→焊接→热风刀→冷却→卸板。其中热风刀工序的目的是去除桥联并减轻组件的热应力，强制冷却的作用是减轻热滞留带来的不利影响。波峰焊机操作的主要工位是焊料波峰与PCB接触工位，其余都是辅助工位，但波峰焊机是一个整体，辅助工位不可缺少。贴片元器件波峰焊工艺流程 与浸焊机相比，波峰焊设备具有如下优点； ① 熔融焊料的表面漂浮一层抗氧化剂隔离空气，只有焊料波峰暴露在空气中，减少了氧化的机会，可以减少氧化渣带来的焊料浪费。 ② 电路板接触高温焊料时间短，可以减轻电路板的翘曲变形。 ③ 浸焊机内的焊料相对静止，焊料中不同比重的金属会产生分层现象(下层富铅而上层富锡)。波峰焊机在焊料泵的作用下，整槽熔融焊料循环流动，使焊料成分均匀一致。 ④ 波峰焊机的焊料充分流动，有利于提高焊点质量。 观看图片波峰焊常见缺陷 辅以PPT图片加以说明
小结： 内容回顾波峰焊工艺过程 复习回顾
教 学 后 记
根据实际现象，会对常见波峰焊接缺陷和成因进行分析，理论联系实际
