第四章 多彩的光
第五节 科学探究：凸透镜成像
（第1课时）

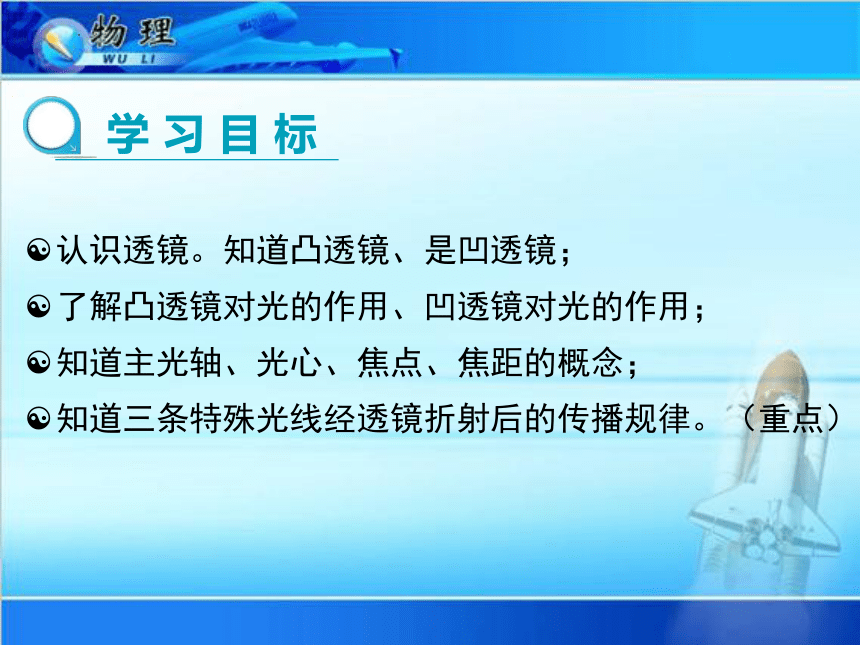

认识透镜。知道凸透镜、是凹透镜；
了解凸透镜对光的作用、凹透镜对光的作用；
知道主光轴、光心、焦点、焦距的概念；
知道三条特殊光线经透镜折射后的传播规律。（重点）
学 习 目 标

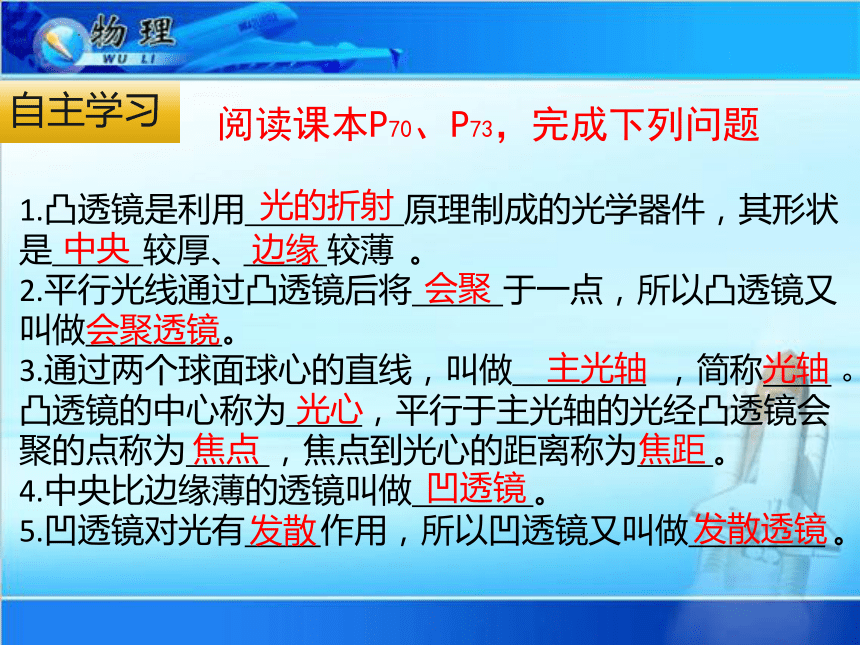

阅读课本P70、P73，完成下列问题
1.凸透镜是利用 原理制成的光学器件，其形状是 较厚、 较薄 。
2.平行光线通过凸透镜后将 于一点，所以凸透镜又叫做 。
3.通过两个球面球心的直线，叫做 ，简称 。凸透镜的中心称为 ，平行于主光轴的光经凸透镜会聚的点称为 ，焦点到光心的距离称为 。
4.中央比边缘薄的透镜叫做 。
5.凹透镜对光有 作用，所以凹透镜又叫做 。
光的折射
边缘
中央
会聚
会聚透镜
主光轴
光轴
光心
焦点
焦距
凹透镜
发散
发散透镜
自主学习

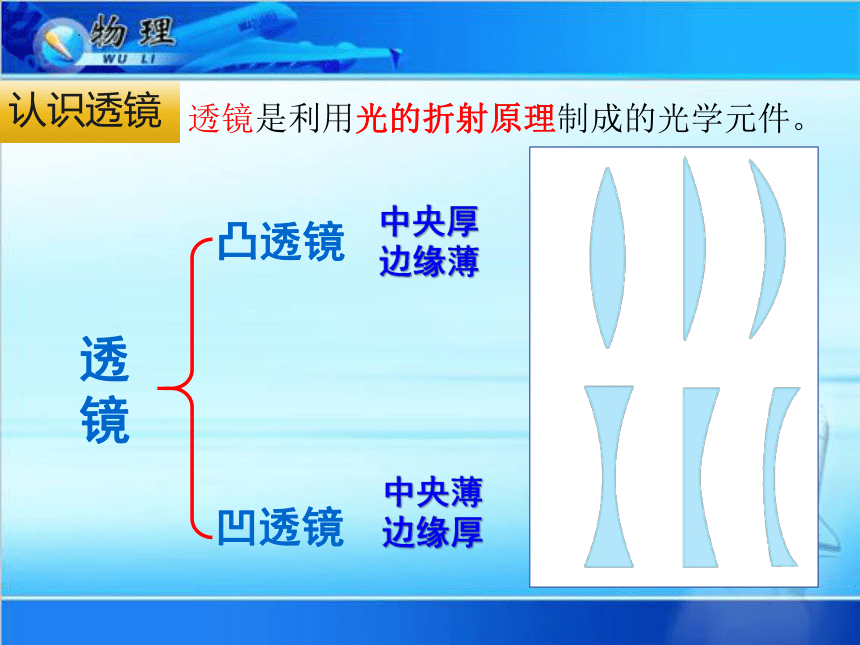

认识透镜
透镜是利用光的折射原理制成的光学元件。
凸透镜
凹透镜
透镜
中央厚
边缘薄
中央薄
边缘厚
凸透镜对光的 作用
会聚
会聚：折射后的光线比原来更靠近主光轴（向内聚拢，光线范围变小）
F
f
F
o
f
O
O

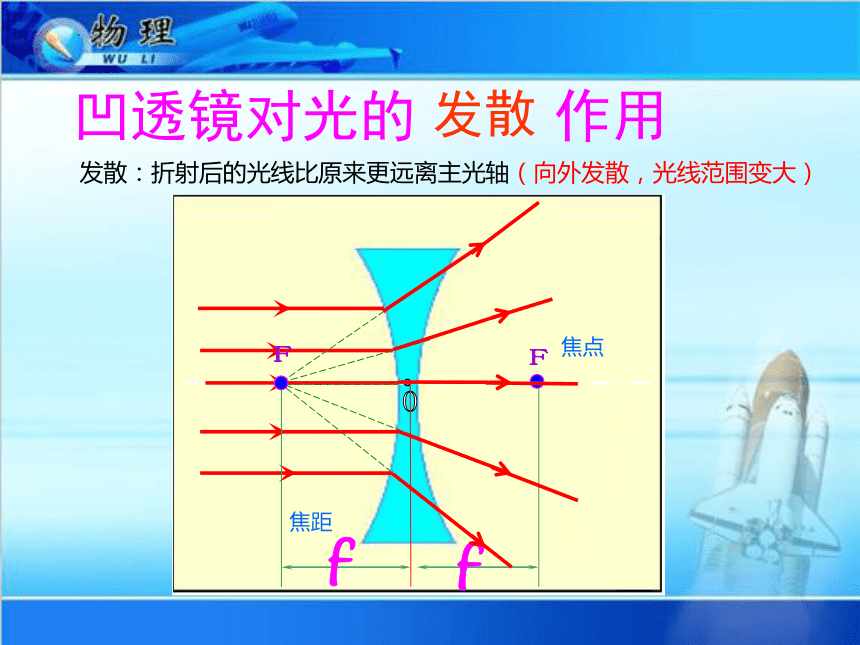

凹透镜对光的 作用
发散
焦点
F
F
f
f
焦距
发散：折射后的光线比原来更远离主光轴（向外发散，光线范围变大）

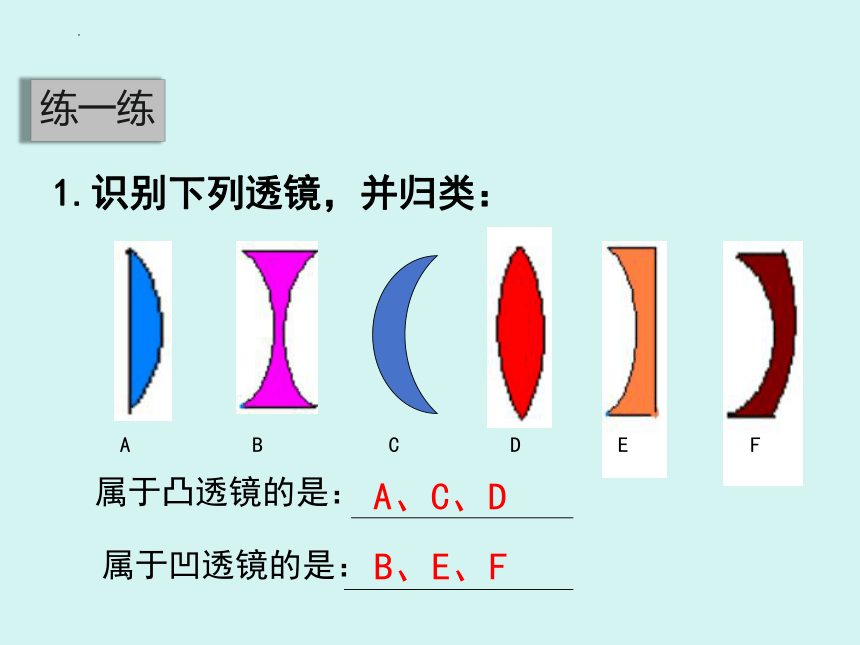

属于凸透镜的是：
属于凹透镜的是：
A
B
C
D
E
F
A、C、D
B、E、F
1.识别下列透镜，并归类：
练一练
2.如图是一束光线通过两个透镜前后的传播方向，请在长方框中填上适当类型的透镜。
练一练
过光心的光线经折射后方向不变。
平行于主光轴的光线经折射后过焦点。
过焦点的光线经折射后平行于主光轴。
凸透镜的三条特殊光线
平行过焦
F
F
O
过心不变
过焦平行
凹透镜的三条特殊光线
过光心的光线经折射后方向不变。
平行于主光轴的光线经折射后反向延长线过焦点。
对着焦点入射的光线经折射后平行于主光轴。
O
F
F
平行发散
发散平行
过心不变
o
o
o
o
o
o
F
F
F
F
F
F
o
o
o
完成光路图
练一练
拿一个凸透镜正对着太阳光，在把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上的光斑变的最小最亮，测量这个最小最亮的光斑到透镜光心的距离，这就是焦距。
凸透镜焦距的测量：
太阳光聚焦法
做一做
焦距的测量
定义：利用光的折射原理制成的光学器件
1.主光轴:通过两个球面球心的直线，叫做透镜的主光轴。简称光轴。
2.光心:凸透镜的中心。
3.焦点:平行于主光轴的光经凸透镜会聚的点称为凸透镜的焦点。
4.焦距:焦点到光心的距离称为焦距。
分类：
凸透镜：中间厚边缘薄的透镜
凹透镜：中间薄边缘厚的透镜
透镜
概念：
作用：
凸透镜：对光有会聚作用
凹透镜：对光有发散作用
三条特殊光线
课堂小结
1．某同学让凸透镜正对着太阳光，用光屏在透镜的另一侧观察太阳光通过凸透镜后的现象，如图所示，移动光屏使上面光斑最小、最亮，此时光斑离凸透镜10cm。据此，我们可以确定此透镜的焦距为（ ）
A.5cm　 　B.10cm
C.15cm　 　D.20cm
B
课 堂 检 测
3．下列说法中正确的是 （ ）
A．通过凸透镜的光线都要会聚在焦点上
B．凸透镜只对平行光线有会聚作用
C．凸透镜有焦点，凹透镜没有焦点
D．通过透镜中心的光线传播方向不变
4．为了防止森林火灾，在森林里不允许随地丢弃透明的饮料瓶，这是由于水进入饮料瓶后对光的作用相当于一个________镜，它对太阳光有________作用，可能会导致森林火灾。
D
凸透
会聚
课 堂 检 测
5．如图所示，将一个凸透镜正对太阳，其下方20cm处的白纸上呈现出一个较小的光斑，这个现象提示我们：凸透镜对光有_________作用；若将该透镜
向纸面再靠近一小段距离的过程中，
光斑一直变小，由此可以判断该透
镜的焦距一定_________ 20cm（选
填“大于”“等于”或“小于”）。
6．如图所示，请根据图中已给出的光线，完成光路图。
会聚
小于
课 堂 检 测
