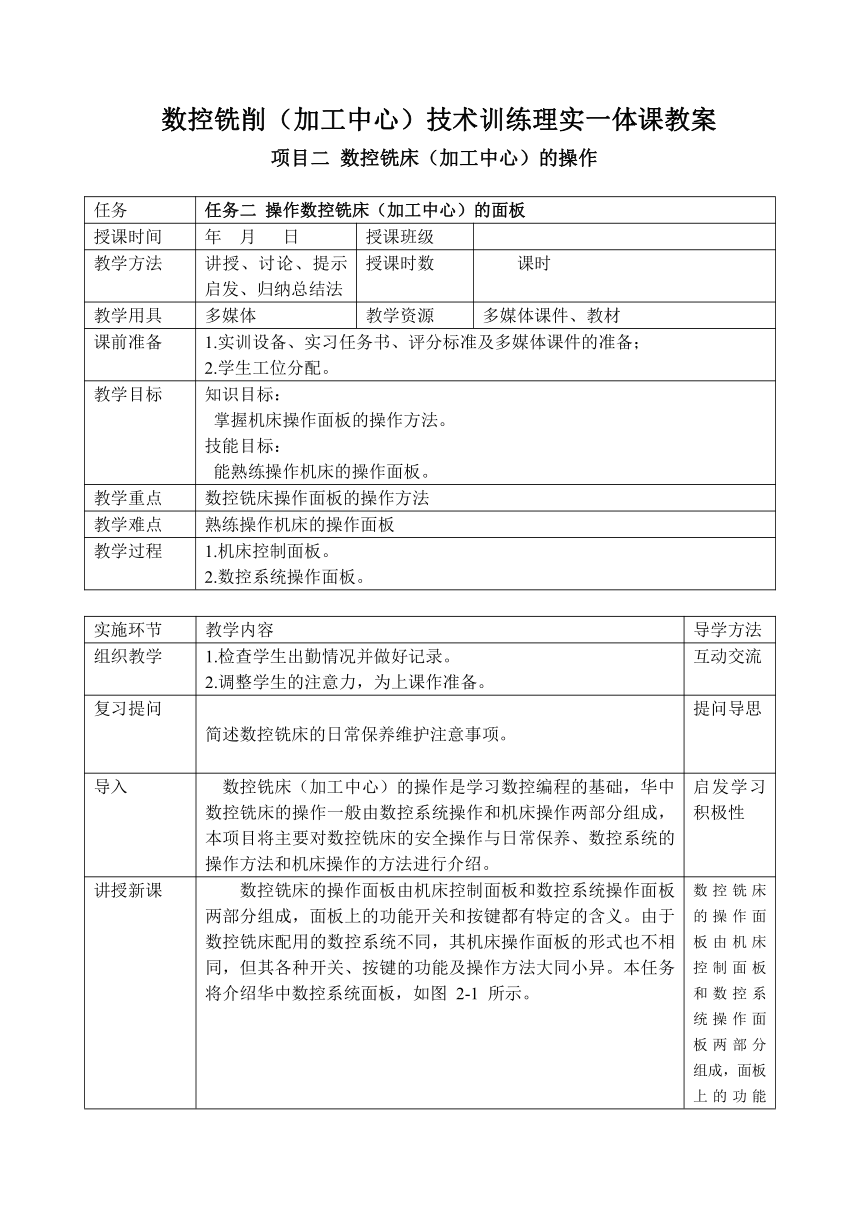

数控铣削（加工中心）技术训练理实一体课教案
项目二 数控铣床（加工中心）的操作
任务 任务二 操作数控铣床（加工中心）的面板
授课时间 年 月 日 授课班级
教学方法 讲授、讨论、提示启发、归纳总结法 授课时数 课时
教学用具 多媒体 教学资源 多媒体课件、教材
课前准备 1.实训设备、实习任务书、评分标准及多媒体课件的准备；2.学生工位分配。
教学目标 知识目标： 掌握机床操作面板的操作方法。 技能目标： 能熟练操作机床的操作面板。
教学重点 数控铣床操作面板的操作方法
教学难点 熟练操作机床的操作面板
教学过程 1.机床控制面板。2.数控系统操作面板。
实施环节 教学内容 导学方法
组织教学 1.检查学生出勤情况并做好记录。2.调整学生的注意力，为上课作准备。 互动交流
复习提问 简述数控铣床的日常保养维护注意事项。 提问导思
导入 数控铣床（加工中心）的操作是学习数控编程的基础，华中数控铣床的操作一般由数控系统操作和机床操作两部分组成，本项目将主要对数控铣床的安全操作与日常保养、数控系统的操作方法和机床操作的方法进行介绍。 启发学习积极性

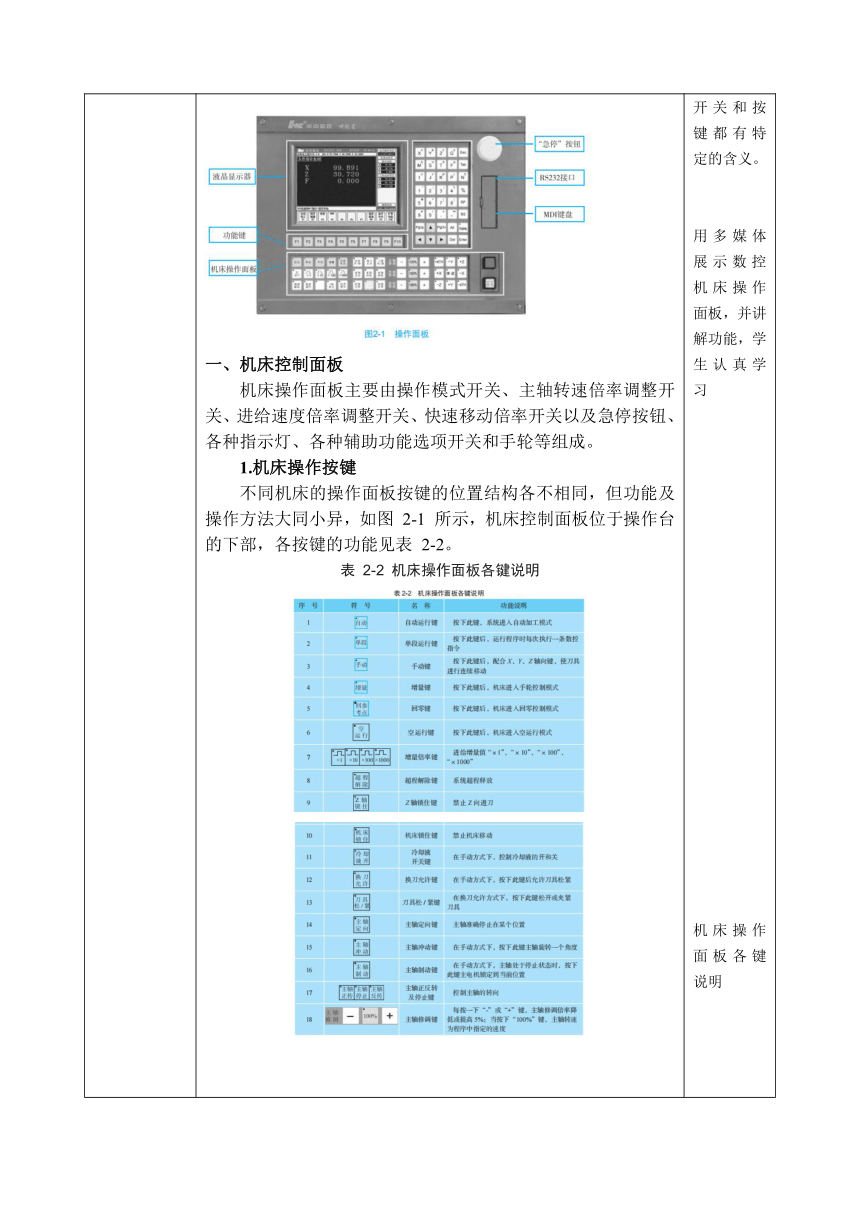

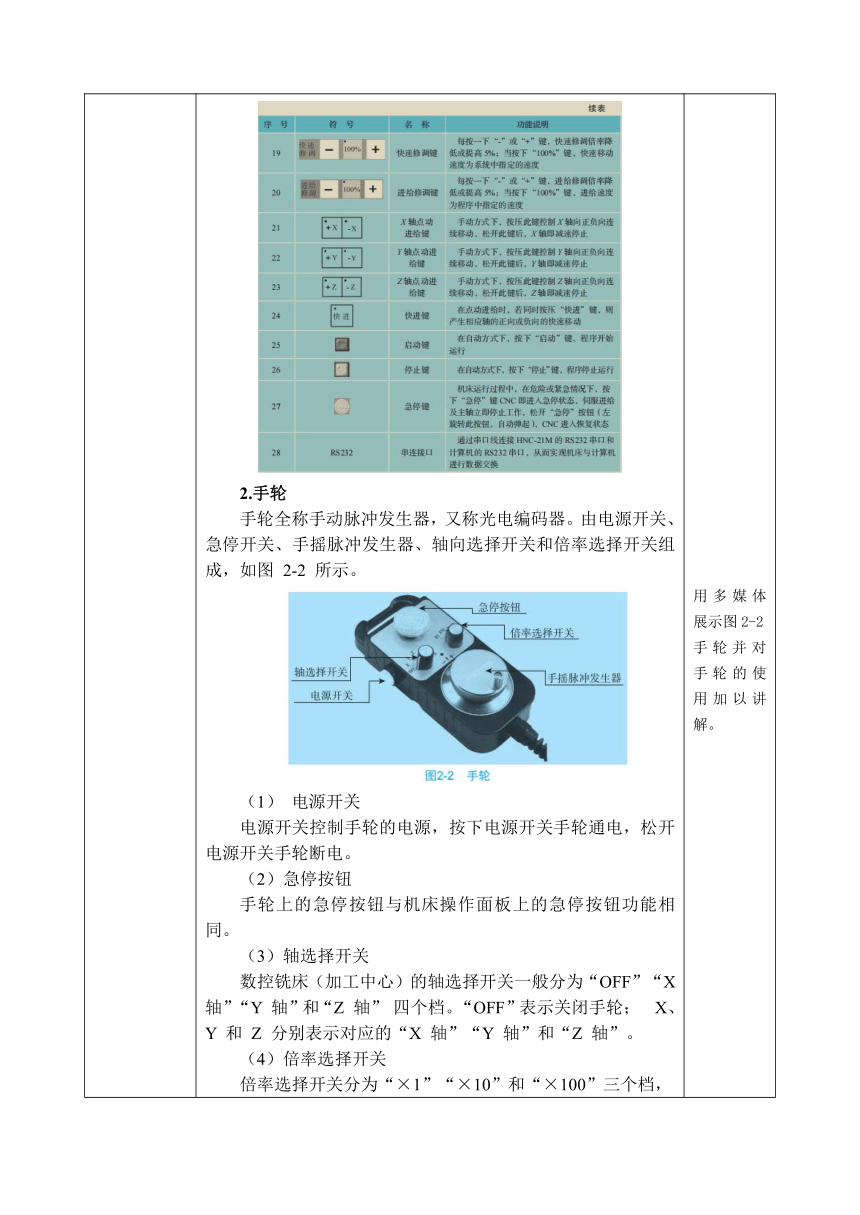

讲授新课 数控铣床的操作面板由机床控制面板和数控系统操作面板两部分组成，面板上的功能开关和按键都有特定的含义。由于数控铣床配用的数控系统不同，其机床操作面板的形式也不相同，但其各种开关、按键的功能及操作方法大同小异。本任务将介绍华中数控系统面板，如图 2-1 所示。一、机床控制面板机床操作面板主要由操作模式开关、主轴转速倍率调整开关、进给速度倍率调整开关、快速移动倍率开关以及急停按钮、各种指示灯、各种辅助功能选项开关和手轮等组成。1.机床操作按键 不同机床的操作面板按键的位置结构各不相同，但功能及操作方法大同小异，如图 2-1 所示，机床控制面板位于操作台的下部，各按键的功能见表 2-2。表 2-2 机床操作面板各键说明2.手轮 手轮全称手动脉冲发生器，又称光电编码器。由电源开关、急停开关、手摇脉冲发生器、轴向选择开关和倍率选择开关组成，如图 2-2 所示。（1） 电源开关电源开关控制手轮的电源，按下电源开关手轮通电，松开电源开关手轮断电。（2）急停按钮手轮上的急停按钮与机床操作面板上的急停按钮功能相同。（3）轴选择开关数控铣床（加工中心）的轴选择开关一般分为“OFF”“X 轴”“Y 轴”和“Z 轴” 四个档。“OFF”表示关闭手轮； X、Y 和 Z 分别表示对应的“X 轴”“Y 轴”和“Z 轴”。（4）倍率选择开关倍率选择开关分为“×1”“×10”和“×100”三个档，分别代表移动量 为 0.001mm 、0.01mm 和 0. 1mm。（5）手摇脉冲发生器顺时针转动手轮，坐标轴向正方向移动；逆时针转动手轮，坐标轴向负方向移动。二、数控系统操作面板数控系统操作面板位于数控机床控制面板的上半部分， 由左侧的液晶显示器 （Liquid Crystal Display， LCD）和右侧的手动数据输入（Manual Date Input， MDI）键盘组成。1.液晶显示器及功能键液晶显示器的作用是根据用户操作，将不同的信息显示在屏幕上，如显示机床和工件坐标值、输入数控系统的指令数据、刀具补偿量的数值、报警信息和操作信息等，如图 2-3 所示。（1）当前加工方式、系统运行状态及当前时间 ① 工作方式：系统工作方式根据机床控制面板上相应按键的状态可在自动（运行）、单段（运行、手动（运行）、增量（运行）、回零、急停、复位等之间切换。② 运行状态：系统工作状态在“运行正常”和“出错”间切换。 ③ 系统时钟：当前系统时间。 （2）当前加工程序行 当前正在或将要加工的程序段。 （3）图形显示窗口 可以根据需要，用功能键 F9 设置窗口的显示内容。 （4）功能键 在显示屏幕正下方的一行按键称为功能键，键面上从左到右依次对应的标识为F1、F2……F10。这些按键的功能被显示在屏幕下方对应的位置上，并随着页面不同而有着不同的功能，各功能键依次对应的功能如图 2-3 所示。由于每个功能包括不同的操作，菜单采用层次结构。例如，在主菜单下选择“自动加工”菜单项后，数控装置会显示“自动加工”功能下的子菜单，用户可根据该子菜单的内容选择所需的操作，如图 2-4 所示。要返回主菜单时，按子菜单中的 F10 键即可返回，HNC—21/22M 的菜单结构如图 2-5 所示。（5）运行程序索引 自动加工中的程序名和当前程序段行号。 （6）工件指令坐标 显示当前指令的坐标。通过设置显示值，可以在指定位置、实际位置、剩余进给、跟踪误差、负载电流和补偿值之间切换。 （7）工件坐标零点 工件坐标系零点在机床坐标系下的坐标。 （8）倍率修调 分别显示当前主轴修调倍率、进给修调倍率和快进修调倍率。 （9）辅助功能 显示自动加工中的 M、S、T 代码。2.MDI键盘 MDI 键盘是用户输入数据和数控指令的地方，由地址 / 数据键、功能键、翻页键、光标移动键和编辑键等组成，如图 2-6 所示。 MDI 键盘中分为地址键、数字符号键、编辑键三个模块。在地址键和数字符号键中一般每个按键是由两个字母或由数字和符号所组成，在输入时可以利用上档键 “Upper”按键来确定输入的具体内容。 MDI 键盘上各键的功能见表 2-3。 数控铣床的操作面板由机床控制面板和数控系统操作面板两部分组成，面板上的功能开关和按键都有特定的含义。用多媒体展示数控机床操作面板，并讲解功能，学生认真学习机床操作面板各键说明用多媒体展示图2-2手轮并对手轮的使用加以讲解。结合多媒体讲解数控系统操作面板MDI 键盘是用户输入数据和数控指令的地方
课堂小结 1.机床控制面板。2.数控系统操作面板。
课后作业
教学后记
