(共19张PPT)
土 木 工 程 识 图
第6章 房屋建筑工程图识读
知识要点
房屋建筑工程图有关制图标准；房屋建筑施工图的组成；房屋建筑施工图的分类及特点；建筑施工图的图示方法及规定。
能力要求
1）能读懂图纸目录；能阅读设计、施工说明，识读门窗表、材料做法表等；了解总平面图的内容和用途；会识读总平面图。
2）理解建筑平、立、剖面图的内容和用途，会识读建筑平、立、剖面图。
3）理解房屋建筑外墙墙身构造详图的内容和用途，会识读房屋建筑外墙墙身构造详图。
4）理解楼梯详图的主要内容，会识读楼梯平面图和剖面详图。
6.1 建筑工程图有关制图标准认知
6.2 建筑工程图的产生和分类
6.3 首页图与建筑总平面图实例
6.4 建筑平面图实例
6.5 建筑立面图
6.6 建筑剖面图实例
6.7 外墙剖面详图实例
6.8 楼梯详图实例
本 章 小 结
复习思考题

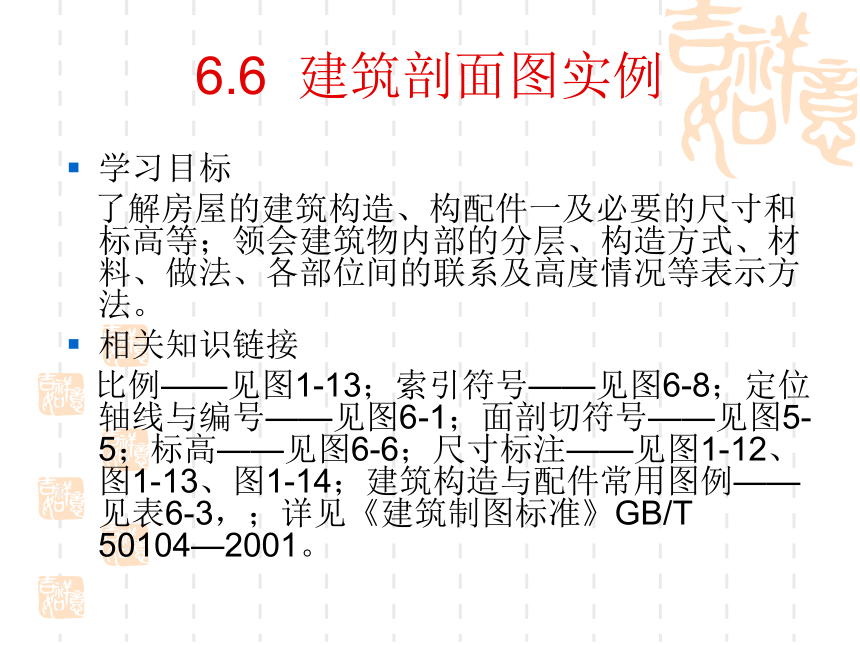

6.6 建筑剖面图实例
学习目标
了解房屋的建筑构造、构配件一及必要的尺寸和标高等；领会建筑物内部的分层、构造方式、材料、做法、各部位间的联系及高度情况等表示方法。
相关知识链接
比例——见图1-13；索引符号——见图6-8；定位轴线与编号——见图6-1；面剖切符号——见图5-5；标高——见图6-6；尺寸标注——见图1-12、图1-13、图1-14；建筑构造与配件常用图例——见表6-3，；详见《建筑制图标准》GB/T 50104—2001。
6.6.1 建筑剖面图的图示方法和作用

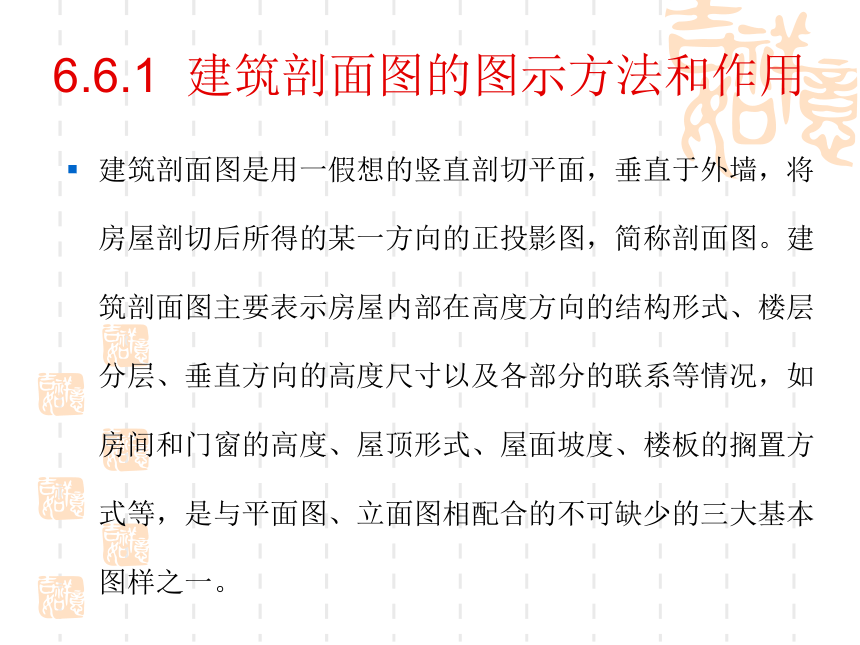

建筑剖面图是用一假想的竖直剖切平面，垂直于外墙，将房屋剖切后所得的某一方向的正投影图，简称剖面图。建筑剖面图主要表示房屋内部在高度方向的结构形式、楼层分层、垂直方向的高度尺寸以及各部分的联系等情况，如房间和门窗的高度、屋顶形式、屋面坡度、楼板的搁置方式等，是与平面图、立面图相配合的不可缺少的三大基本图样之一。
6.6.1 建筑剖面图的图示方法和作用

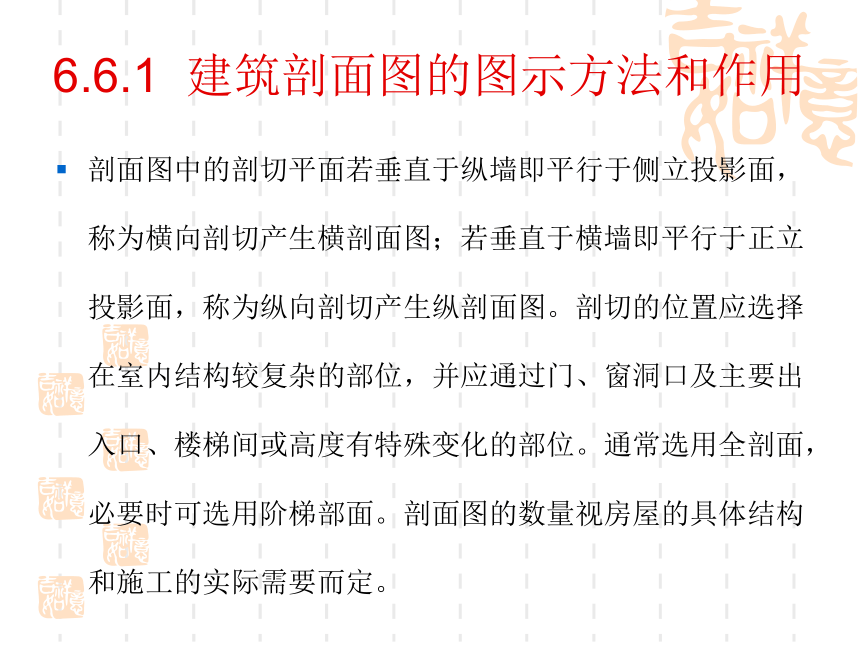

剖面图中的剖切平面若垂直于纵墙即平行于侧立投影面，称为横向剖切产生横剖面图；若垂直于横墙即平行于正立投影面，称为纵向剖切产生纵剖面图。剖切的位置应选择在室内结构较复杂的部位，并应通过门、窗洞口及主要出入口、楼梯间或高度有特殊变化的部位。通常选用全剖面，必要时可选用阶梯部面。剖面图的数量视房屋的具体结构和施工的实际需要而定。
6.6.2 建筑剖面图识读要领
1）剖面图所表达的内容与投影方向要与平面图（常见于低层剖面图）中标注的剖切符号的位置一致。剖切平面剖切到的部分及按投影方向可见的部分都应表示清楚。
2）在剖面图中，被剖切到的承重墙、柱均应绘制与平面图相同的定位轴线，并标注轴线编号和轴线间尺寸。
6.6.2 建筑剖面图识读要领
3）在剖面图中主要标注室内各部位的高度尺寸及标高。外部高度尺寸若采用尺寸线的形式标注房屋各层高度时，可与平面图相似分为外三道尺寸：靠近墙体的第一道尺寸为细部尺寸；第二道尺寸为层高尺寸；第三道尺寸为总高尺寸，一般标注在图样的外侧。外部高度尺寸主要表明外墙的门、窗洞口高度方向的尺寸及洞口上端到上一层窗台或屋顶的高度尺寸。内部高度尺寸主要标注室内门、窗、墙裙、隔断、搁板等高度尺寸。
6.6.2 建筑剖面图识读要领
4）结构形式、构件之间的关系、材料及作法。从图中了解房屋从室外地面到屋顶竖向各部位的构造作法和结构形式，了解墙体与楼面、地面、梁板、楼梯、屋面等构件之间的相互连接关系、材料及作法等。
5）索引符号，了解详图的引出位置和编号，以便查阅详图。
6.6.3 建筑剖面图实例识读
如图6-23所示，为某学校办公楼1—1剖面图。
图6-23 1—1剖面图
识读如下：
1）本图的剖切的位置在一层平面图中③④轴线间,通过入户门、楼梯间为全剖面图。由东向西投影。
2）定位轴线为A—B—C—D。剖面图中的门、窗图例按表8-3中的规定绘制。其断面材料图例、粉刷层、楼板及地面面层线的表示方法，与平面图的规定相同。
6.6.3 建筑剖面图实例识读
识读如下：
3）左侧靠近墙体的第一道尺寸为细部尺寸，从下到上分别为2900mm（门洞）、1300mm（墙）、2000mm（窗洞）、1300mm（墙）、2000mm（窗洞）、2100mm（墙）；右侧为细部尺寸，从下到上分别为1300mm（墙）、900mm（窗洞）、1600mm（墙）、1400mm（窗洞）、2920mm（墙）、2000mm（窗洞）、2100mm（墙）；左侧第二道1 2050mm为总高尺寸。
4）标高有-0.450m（门卫室地面）、±0.000m（一层地面）、1.950m（二层楼梯平台地面）、3.300m（二层地面）、4.950m（三层楼梯平台地面）、6.600m（三层地面）、9.900m（屋面）等标注。
5）楼板、梁、楼梯、墙等被切到的位置充填了黑色。
注意：楼梯的表示方法，这也是较难的问题之一。
6.6.3 建筑剖面图实例识读
建筑常识
楼梯的尺寸
楼梯涉及的尺寸数据很多，除大家熟知的踏步的踏面、踢面尺寸之外，梯段的宽度，歇台的宽度，平台下线的净高等也都在规范上有明确规定。容易被忽视的是： 　　（1）楼梯扶手的高度（自踏步前缘线量起）不宜小于0.900m；室外楼梯扶手高不应小于1.050m。 　　（2）楼梯井宽度大于0.200m时，扶手栏杆的垂直杆件净空不应大于0.11m，以防儿童坠落。 　　（3）楼梯平台净宽除不应小于梯段宽度外，同时不得小于1.100m。 　　（4）梯段宽度在住宅设计中规范有明确规定，在其他建筑中，必须满足消防疏散的要求。公共建筑中表现性楼梯所取宽度尺寸通常都偏大的，但要注意扶手的设置与梯段宽度的关系。即：楼梯应至少一侧设扶手，梯段净宽达三股人流时，应两侧设扶手，达四股人流时，应加设中间扶手。
建筑常识
这里顺便提两个经常要处理的问题： 　　一是室内外台阶踏步宽度不宜小于0.300m，踏步高度不宜大于0.150m，通常采用0.350m和0.125m这两个参数。特别要注意的是不允许只设一级踏步，至少要两级，这是因为踏步上下地面的高度相差过小时，行人不易辨别该处有高差，缺乏精神准备，跨出虚步而伤及脚腿。 　　另一个问题是当利用旋转楼梯作疏散梯时，必须满足踏步在距内圈扶手或简壁0.250m处，其踏面宽不应小于0.220m的要求，这点在防火规范上有明确规定。
巩固提高
课堂练习：完成习题集6.4.1。
知识扩展
利用课后时间把教材中的图6-18抄绘一遍。相信对你会有帮助的。
要点回顾
建筑剖面图的图示方法和作用：建筑剖面图是用一假想的竖直剖切平面，垂直于外墙，将房屋剖切后所得的某一方向的正投影图，简称剖面图；建筑剖面图主要表示房屋内部在高度方向的结构形式、楼层分层、垂直方向的高度尺寸以及各部分的联系等情况。是施工中不可缺少的三大基本图样之一。建筑剖面图识读要领：表达方法，结构形式，构件之间的关系，材料及做法，图例及符号。建筑剖面图实例识读。
