(共22张PPT)

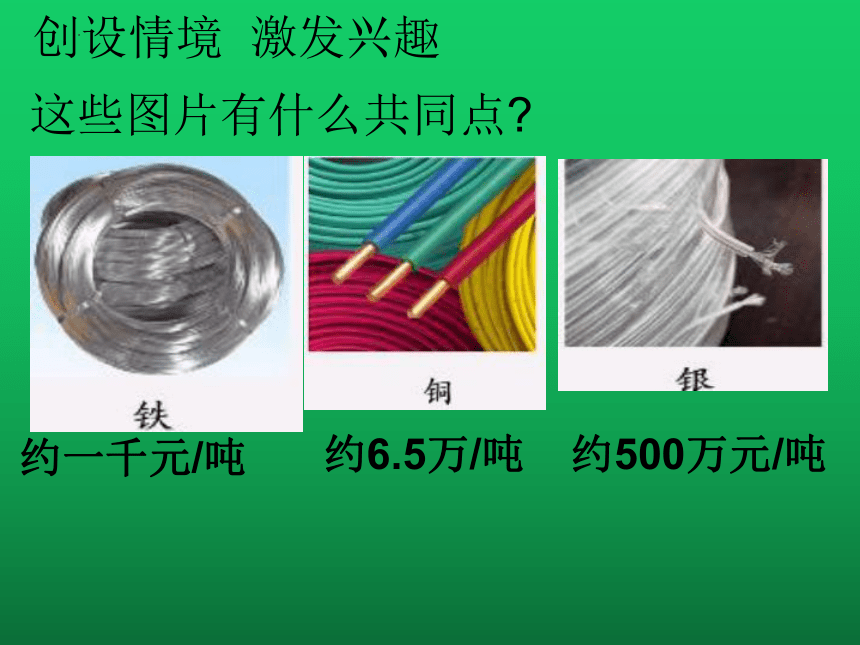

创设情境 激发兴趣
这些图片有什么共同点
约一千元/吨
约6.5万/吨
约500万元/吨
目标展示 知能并举
第十六章 电阻
1．知道什么是电阻, 理解电阻是导体本身的一种性质。
2．知道电阻的单位及其换算关系。
3．理解影响电阻大小的几个因素。

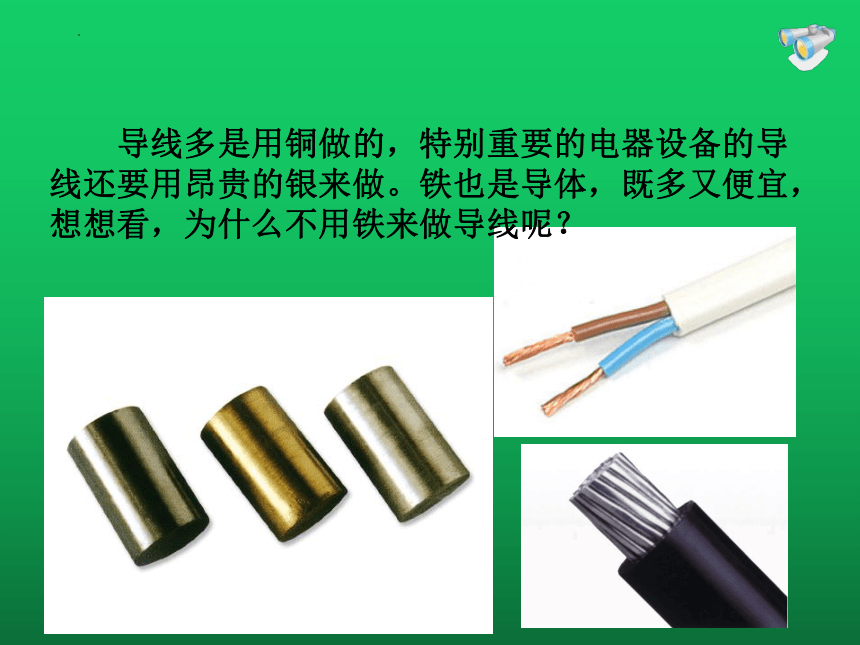

　　导线多是用铜做的，特别重要的电器设备的导线还要用昂贵的银来做。铁也是导体，既多又便宜，想想看，为什么不用铁来做导线呢？
演示1
　　把长短、粗细相同的铜丝和镍铬合金丝分别接入电路，闭合开关，观察电路中小灯泡的亮度。
　　接不同的导体，小灯泡的亮度发生了变化。
实验电路
实验现象
转换法

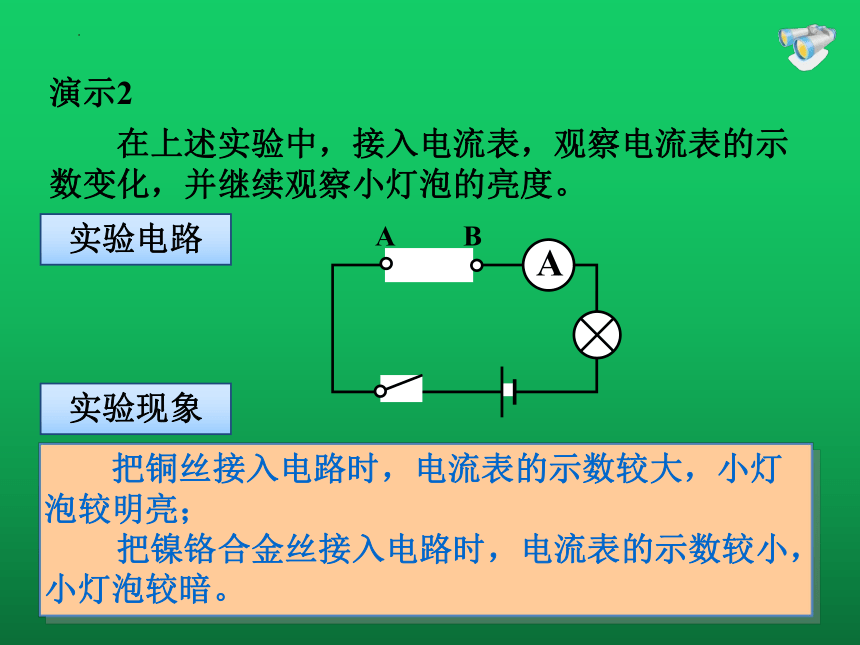

　　在上述实验中，接入电流表，观察电流表的示数变化，并继续观察小灯泡的亮度。
A
B
A
实验电路
实验现象
　　把铜丝接入电路时，电流表的示数较大，小灯泡较明亮；
　　把镍铬合金丝接入电路时，电流表的示数较小，小灯泡较暗。 　　
演示2

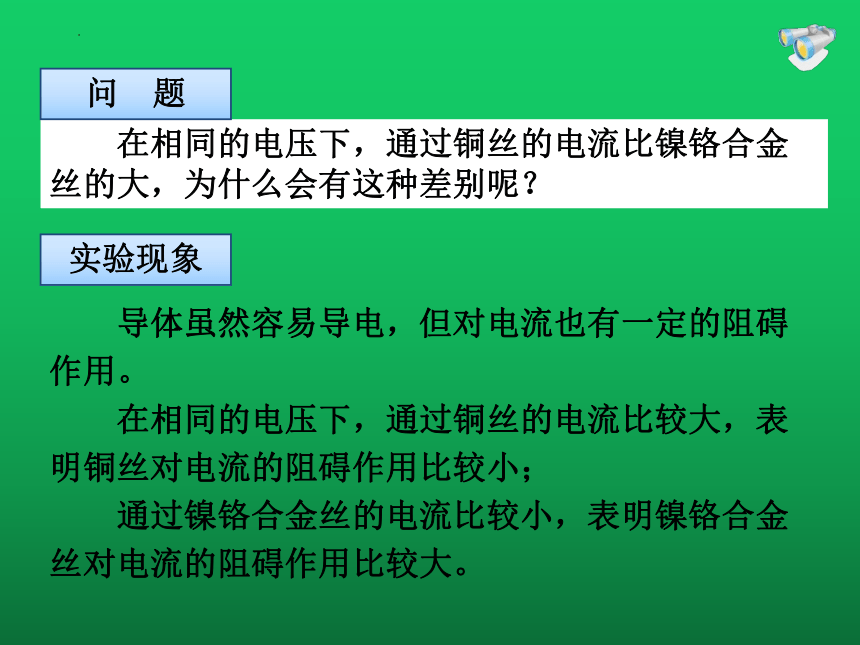

　　导体虽然容易导电，但对电流也有一定的阻碍作用。
　　在相同的电压下，通过铜丝的电流比较大，表明铜丝对电流的阻碍作用比较小；
　　通过镍铬合金丝的电流比较小，表明镍铬合金丝对电流的阻碍作用比较大。
　　在相同的电压下，通过铜丝的电流比镍铬合金丝的大，为什么会有这种差别呢？
实验现象
问　题
　　
　　
　　
　
　　

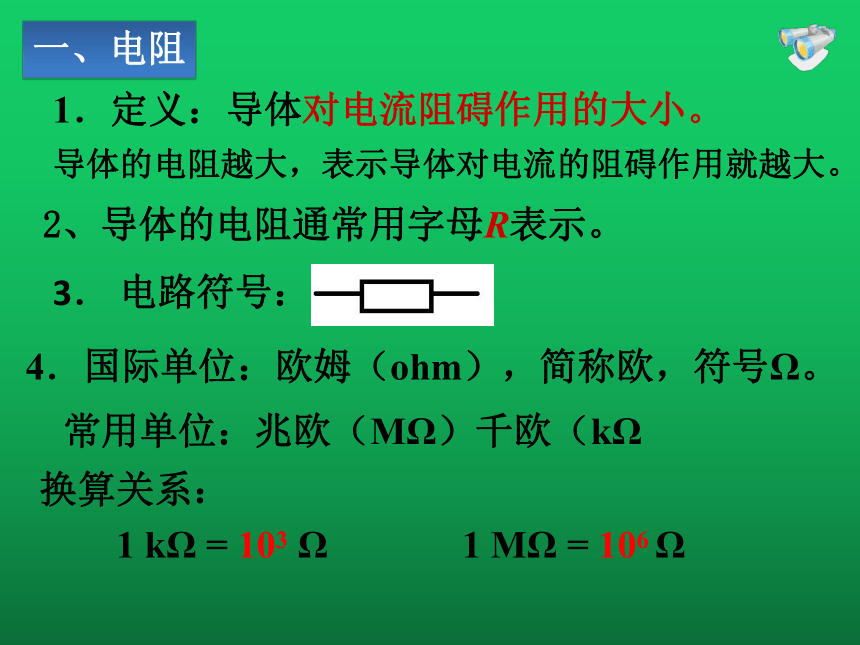

一、电阻
导体的电阻越大，表示导体对电流的阻碍作用就越大。
4．国际单位：欧姆（ohm），简称欧，符号Ω。
常用单位：兆欧（MΩ）千欧（kΩ
换算关系：
　　1 kΩ = 103 Ω 1 MΩ = 106 Ω
1．定义：导体对电流阻碍作用的大小。
2、导体的电阻通常用字母R表示。
3． 电路符号：

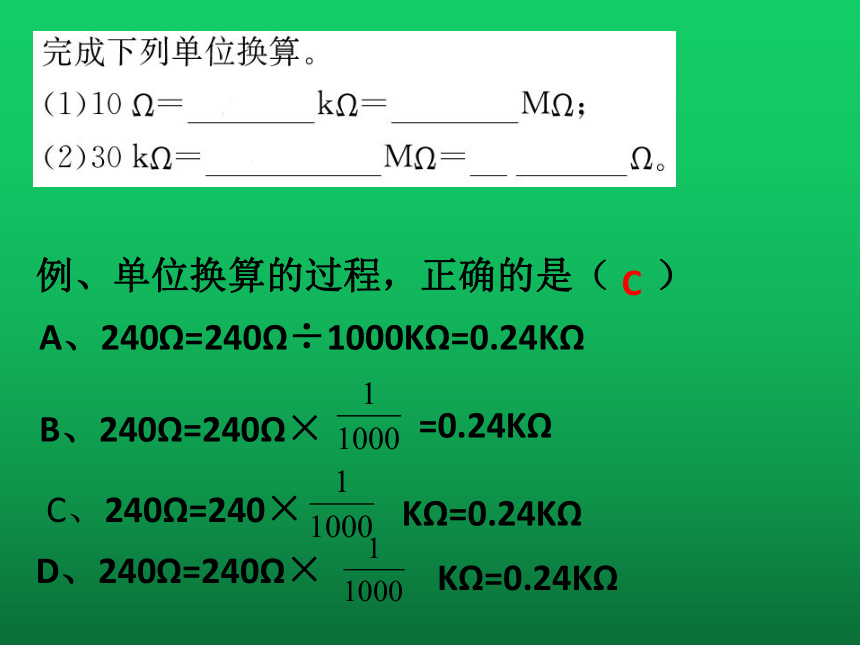

例、单位换算的过程，正确的是（ ）
A、240Ω=240Ω÷1000KΩ=0.24KΩ
B、240Ω=240Ω×
D、240Ω=240Ω×
KΩ=0.24KΩ
=0.24KΩ
C、240Ω=240×
KΩ=0.24KΩ
C

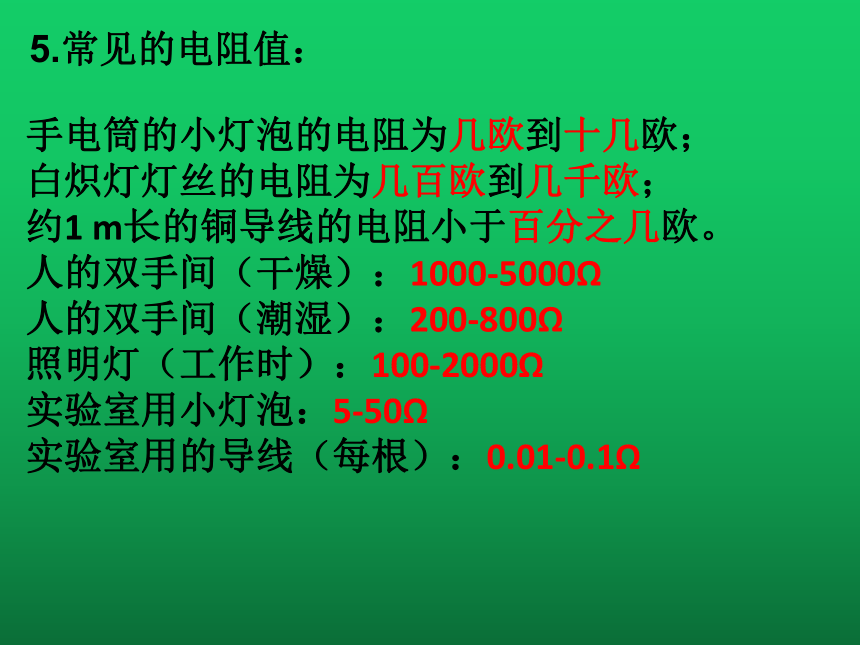

5.常见的电阻值：
手电筒的小灯泡的电阻为几欧到十几欧；
白炽灯灯丝的电阻为几百欧到几千欧；
约1 m长的铜导线的电阻小于百分之几欧。
人的双手间（干燥）：1000-5000Ω
人的双手间（潮湿）：200-800Ω
照明灯（工作时）：100-2000Ω
实验室用小灯泡：5-50Ω
实验室用的导线（每根）：0.01-0.1Ω
②电阻是导体本身的一种性质。不同导体电阻一般不同
例、关于导体的电阻，下列说法正确的是（ ）
A、导体两端的电压增大，其电阻一定增大
B、导体中的电流增大，其电阻一定减小
C、若导体不接入电路中，其电阻为0
D、导体的阻大小与导体两端电压大小、通过导体电流大小无关。
D
说明：①导体电阻大小与导体两端电压大小、通过导体电流大小无关。
6.电阻器：具有一定阻值的元件
例、两段导体A、B在相同的电压下，通过导体A的电流较小，通过导体B的电流较大，则（ ）
A、导体A的电阻较大。
B、导体B的电阻较大
C、导体A和导体B的电阻一样大
D、条件不足，无法判断
A
●电阻的大小是否跟导线的长度有关；
●电阻的大小是否跟导线的粗细有关；
●其他因素。
在材料一定的情况下，电阻的大小还和哪些因素有关？
A
A
B
二、探究影响电阻大小的因素
问　题
猜　想
实验方案
实验方法：控制变量法
1．探究电阻与导体长度的关系
实验1：电阻是否与导体的长度有关
材料 长度 （m） 横截面积（mm2） 电流 （A） 对电流的阻碍作用 电阻
镍铬合金 0.5 S
镍铬合金 1 S
　　导体的电阻与长度有关。
　　材料、横截面积相同，导体越长，电阻越大。
　　实验1的结论：
2．探究电阻与导体横截面积的关系
实验2：电阻与导体横截面积是否有关
材料 长度 （m） 横截面积 （mm2） 电流 （A） 对电流的阻碍作用 电阻
镍铬合金 1 S
镍铬合金 1 2S
　　导体的电阻与横截面积有关；
　　材料、长度相同，导体的横截面积越大，电阻越小。
　　实验2的结论：
实验3：电阻还与温度有关
灯丝
A
加热
总结：
电阻是导体本身的一种性质。
影响电阻大小的因素：材料、长度、横截面积，还有温度。
　　在其他条件相同的情况下，电阻较小的材料导电性能较强；反之，电阻较大，导电性能较弱。右图展示的是不同材料在导电性能上的排序，从上至下，材料的导电性能依次减弱。
提问：从右图看，你知道哪些材料的导电性能好？
答：银的导电性能最好，因此，在相同长度和横截面积的情况下，它的电阻最小，其次是铜，再次是铝。
例、下列措施中，不可能改变导体电阻大小的是（ ）
A、改变导体的长度
B、改变导体的材料
C、改变导体的横截面积
D、改变导体在电路中连接的位置
D
例、一段导体的电阻10Ω，若将它们均匀拉长使其长度变为原来的2倍，则这段导体的电阻______
40Ω
练习．一个导体接在3伏的电源上，电阻大小为10欧，若从电路中取下这个导体，导体的电阻值为_______欧。
　　2．简要回答下列问题：
　　（1）高压线的绝缘子（如图）为什么用陶瓷材料而不用玻璃？
练一练
　　（2）铁比铜便宜，为什么家庭电路中用铜导线而不用铁导线？
　　（3）为什么不能用湿手操作电器？
　　3. A、B两根完全一样的导线，长度都是1 m。把A剪去一半，剩下的一半跟B相比，哪个电阻大？把A剩下的一半再拉长到 1 m跟B相比，哪个电阻大？
练一练
电阻
小结：
1、定义
2、单位及换算
3、电路符号
4、影响因素
