1. 1磁场对通电导线的作用力
新课引入
问题：为什么我的“心”会转动？
安培在研究磁场与电流的相互作用方面作出了杰出的贡献，为了纪念他，人们把通电导线在磁场中受的力称为安培力（Ampère force），把电流的单位定为安培。
研究力主要研究哪些因素？
F∝l
实验：探究影响通电导线受力的因素
①保持电流不变，改变导线通电部分的长度
结论：长度越长，通电导线受力越大
l ? F
F∝I
②保持导线通电部分的长度不变，改变电流的大小
结论：电流越大，通电导线受力越大
I ? F
同一块磁铁，并且导线与磁场垂直：
即：F∝IL
F=BIL
一、安培力的方向
安培力的方向可能与哪些因素有关？

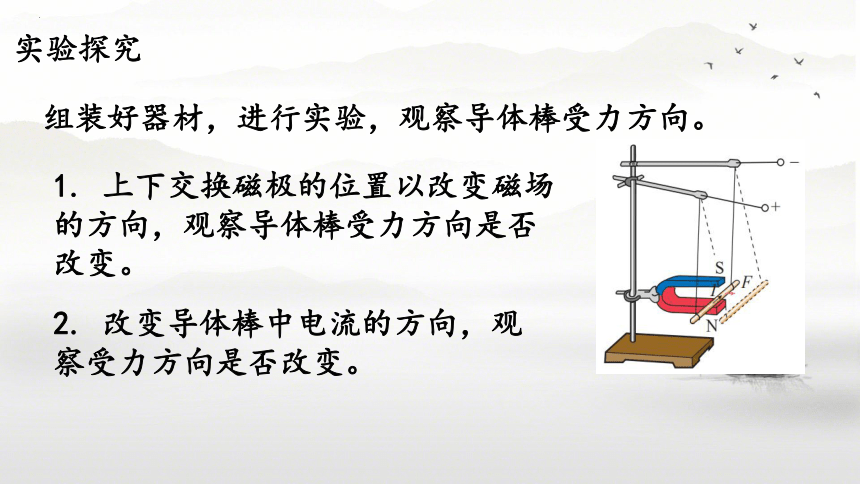

1. 上下交换磁极的位置以改变磁场的方向，观察导体棒受力方向是否改变。
组装好器材，进行实验，观察导体棒受力方向。
2. 改变导体棒中电流的方向，观察受力方向是否改变。
实验探究
一、安培力的方向

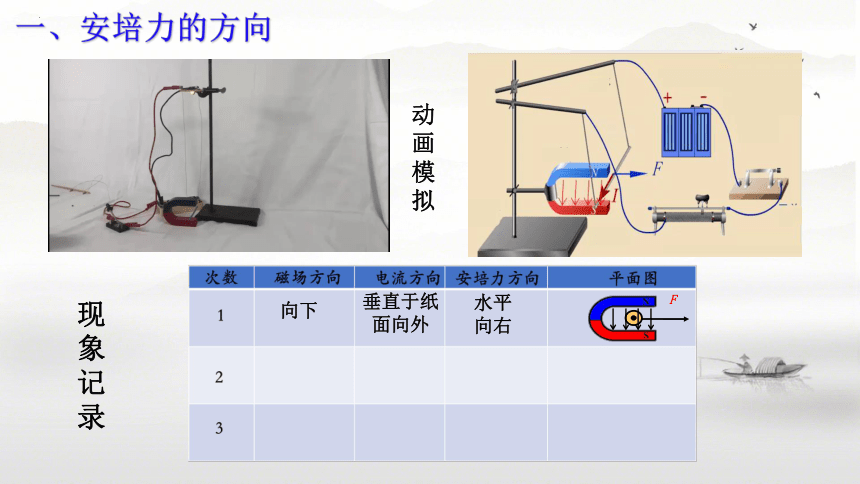

动画模拟
向下
垂直于纸面向外
水平
向右
现象记录
F
一、安培力的方向

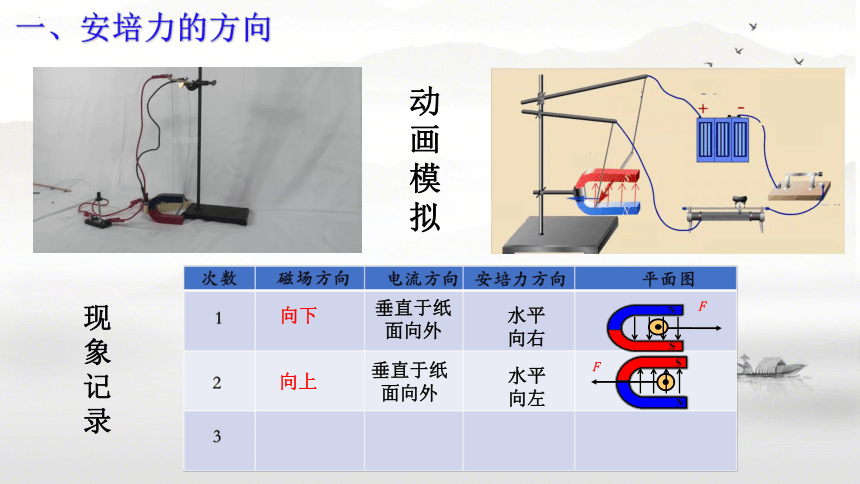

动画模拟
向上
垂直于纸面向外
水平
向左
现象记录
向下
垂直于纸面向外
水平
向右
F
F

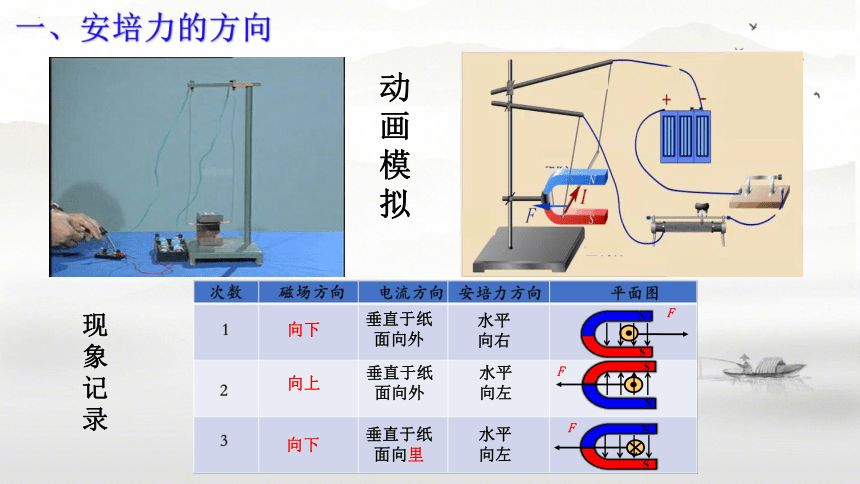

动画模拟
一、安培力的方向
现象记录
向上
垂直于纸面向外
水平
向左
向下
垂直于纸面向外
水平
向右
F
F
向下
垂直于纸面向里
水平
向左
F
一、安培力的方向

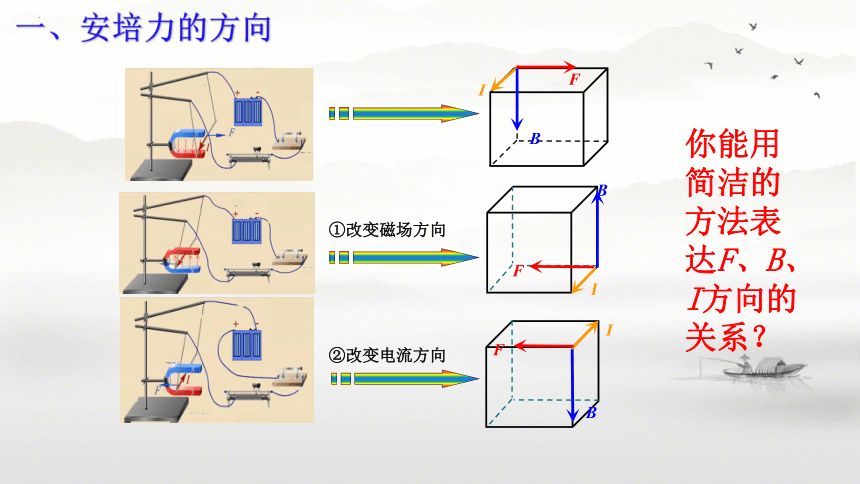

①改变磁场方向
②改变电流方向
I
B
F
I
B
F
I
B
F
你能用简洁的方法表达F、B、I方向的关系？
一、安培力的方向
左手定则：伸开左手,使拇指与其余四个手指垂直,并且都与手掌在同一平面内;让磁感应线从掌垂直进入,并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向
再次提醒：一定要使用左手！
【例题1】判定以下通电导线所受安培力的方向
I
B
F
F
I
B
F
I
B
I
B
F
【例题2】判定以下通电导线所受安培力的方向
I
B
I
B
α
α
B
I
30°
I
I
I
B
B
B
B
B
I
F
α
【例题3】试分析通电导线之间的相互作用力情况
二、安培力的大小
F=BIL
垂直于磁场B放置、长为L的一段导线，当通过的电流为I时，所受的安培力F为：
②当磁感应强度B的方向与导线方向平行时：
F＝0
①当磁感应强度B的方向与导线方向垂直时：
F=BIL
思考：如果通电导线与磁场方向既不平行也不垂直时呢？
I
B
B//
B⊥
θ
F=ILB⊥=ILBsinθ
其中平行方向的B//不产生安培力，导线所受的安培力只是垂直方向的B⊥产生，由此又得：
把磁感应强度B分解为两个分量：
①一个分量与导线垂直 B⊥=Bsinθ
②另一分量与导线平行 B//=Bcosθ
I
B
F
二、安培力的大小
二、安培力的大小
F
F
从起点到终点的长度
有效长度L：
弯曲导线的有效长度L，等于连接两端点直线的长度；相应的电流沿L由始端流向末端。
三、磁电式电流表
最基本的组成部分是磁体和放在磁体两极之间的线圈。
最大的特点就是在蹄形磁铁和铁芯间的磁场是均匀地辐向分布的（即沿直径方向分布），如图所示。
这样的构造使得线框在转动过程中，其平面始终与磁场平行，即受到安培力的线框中的两边始终与磁场垂直。
1、磁电式电流表的构造：
三、磁电式电流表
2、磁电式电流表的工作原理：
均匀的辐向分布的磁场，使线圈无论转到什么位置，它的平面都跟磁感线平行，表盘的刻度就是均匀的了”。
当安培力产生的力矩和弹簧的扭转力矩相平衡时，线圈才停止转动。
线圈中的电流方向改变时，安培力的方向随着改变，指针的偏转方向也随着改变。
三、磁电式电流表
3、磁电式电流表的特点：
1、灵敏度高，可以测量很弱的电流，但是绕制线圈的导线很细，允许通过的电流很小；
2、电流和安培力成正比，所以电流表的刻度是均匀的；
3、电流方向改变，安培力方向也改变，线圈朝相反方向转动。
回顾导入：你知道我的“心”为什么在动了吗？
利用左手定则知道左边电流受到安培力向里，右边的向外，不断变换，我的“心”就动起来了。
