(共14张PPT)
物理 雾里 悟理
3.电磁感应现象及应用
第十三章 电磁感应与电磁波初步

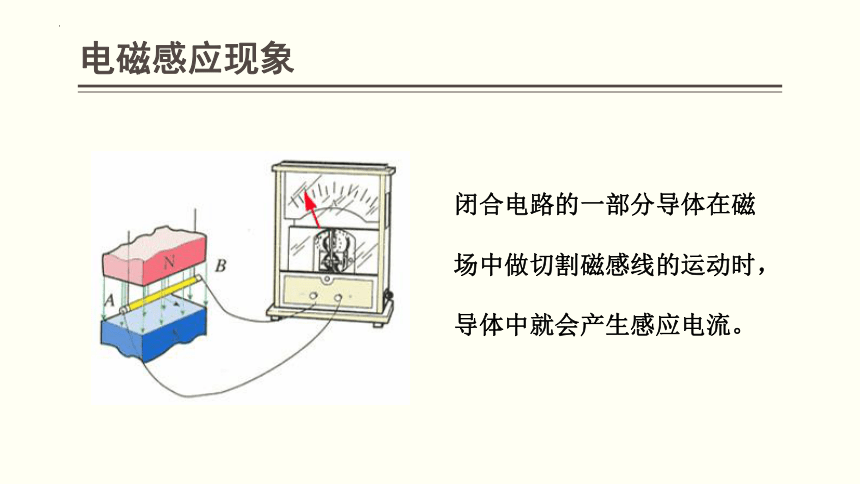

电磁感应现象
闭合电路的一部分导体在磁场中做切割磁感线的运动时，导体中就会产生感应电流。

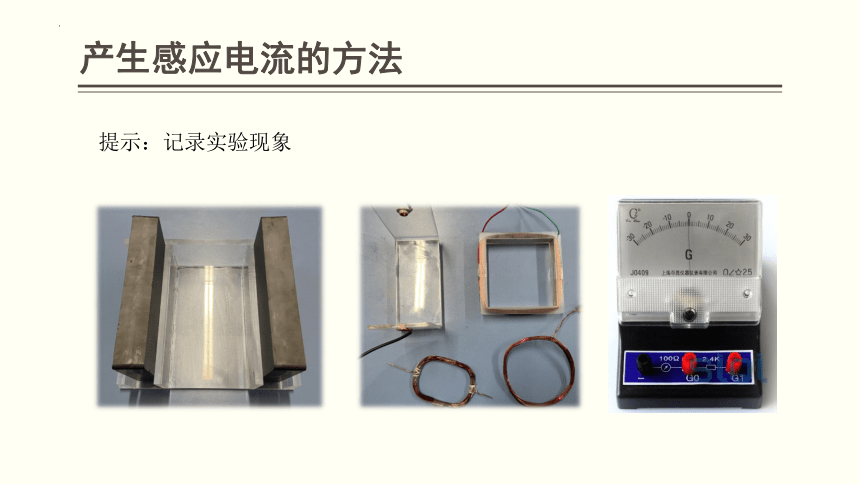

产生感应电流的方法
提示：记录实验现象
× × × × ×
× × × × ×
× × × × ×
× × × × ×
× × × × ×
× × × ×
× × × ×
× × × ×
× × × ×
× × × × ×
× × × ×
× × × × ×
× × × ×
× × × × ×
× × × ×
× × × × ×
× × × ×
× × × × ×
× × × ×
× × × × ×
× × × ×
× × × × ×
× × × ×
× × × × ×
× × × ×

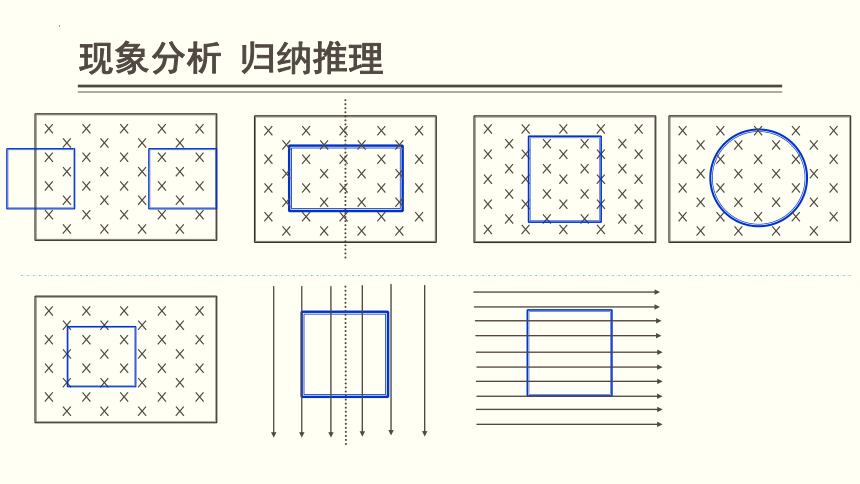

现象分析 归纳推理
× × × × ×
× × × ×
× × × × ×
× × × ×
× × × × ×
× × × ×
× × × × ×
× × × ×
× × × × ×
× × × ×
× × × × ×
× × × ×
× × × × ×
× × × ×
× × × × ×
× × × ×

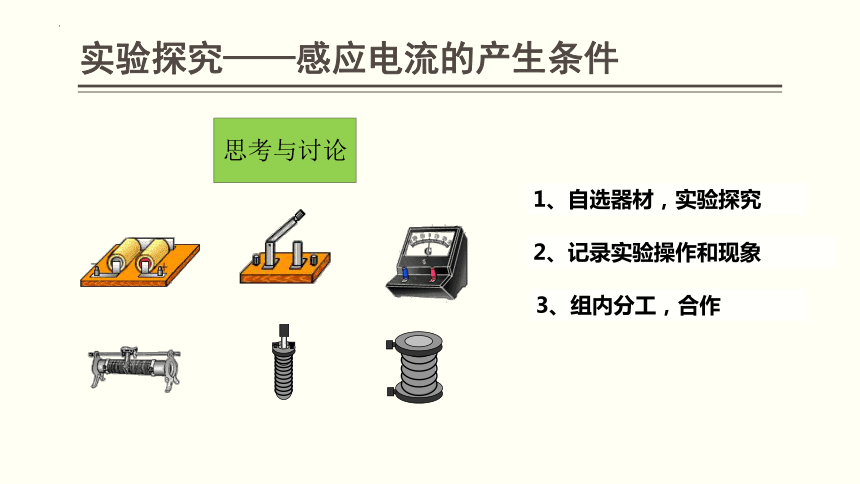

实验探究——感应电流的产生条件
思考与讨论
1、自选器材，实验探究
2、记录实验操作和现象
3、组内分工，合作
开关和变阻器的状态 线圈 B 中是否有电流
开关闭合瞬间
开关断开瞬间
开关闭合时，滑动变阻器不动
开关闭合时，迅速移动滑动变阻器的滑片
有电流产生
有电流产生
有电流产生
无电流产生

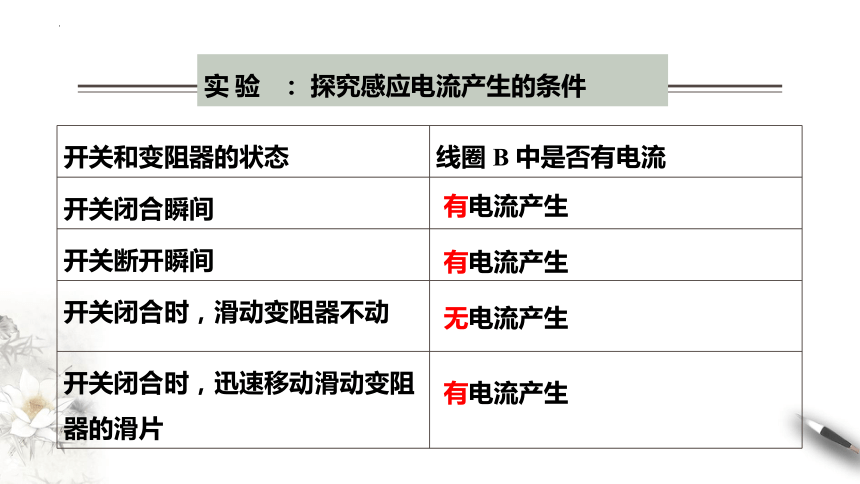

实 验 ： 探究感应电流产生的条件

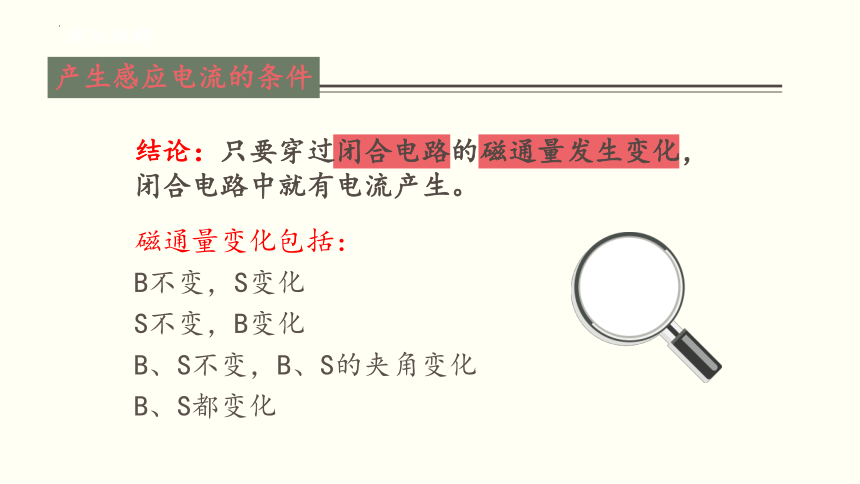

产生感应电流的条件
结论：只要穿过闭合电路的磁通量发生变化，闭合电路中就有电流产生。
磁通量变化包括：
B不变，S变化
S不变，B变化
B、S不变，B、S的夹角变化
B、S都变化
体会科技 服务生活
新疆达坂城风力田
利用清洁的风能发电，因地制宜，有效解决了当地的用电问题。
体会科技 服务生活
无线充电
家中无需布线
手机因为没有电池而变得更薄
体会科技 服务生活
三峡发电机组
我国的三峡发电机组，每天的发电量可以达到4亿千瓦时，足够点亮半个中国，是世界上最大的水利发电站。
例1.在匀强磁场中，a、b是两条平行金属导轨，而c、d为连接有电流表、电压表的两金属棒，如图所示，两棒以相同的速度向右匀速运动，则以下结论正确的是（ ）
A. 电压表有读数，电流表没有读数
B. 电压表有读数，电流表也有读数
C. 电压表无读数，电流表有读数
D. 电压表无读数，电流表也无读数
例2. 如图为“研究电磁感应现象”的实验装置，线圈A放在线圈B中，在闭合开关瞬间，发现灵敏电流计的指针向右偏转.下列说法中正确的是（ ）
A. 闭合开关后，将线圈A从线圈B中抽出时，电流计指针向右偏转
B. 闭合开关后，滑片P向右滑动时，电流计指针向右偏转
C. 闭合开关后，线圈A，B保持不动，电流计指针一直向右偏转
D. 断开开关瞬间，电流计指针向右偏转
路漫漫其修远兮
吾将上下而求索！
