4.2 平面镜成像

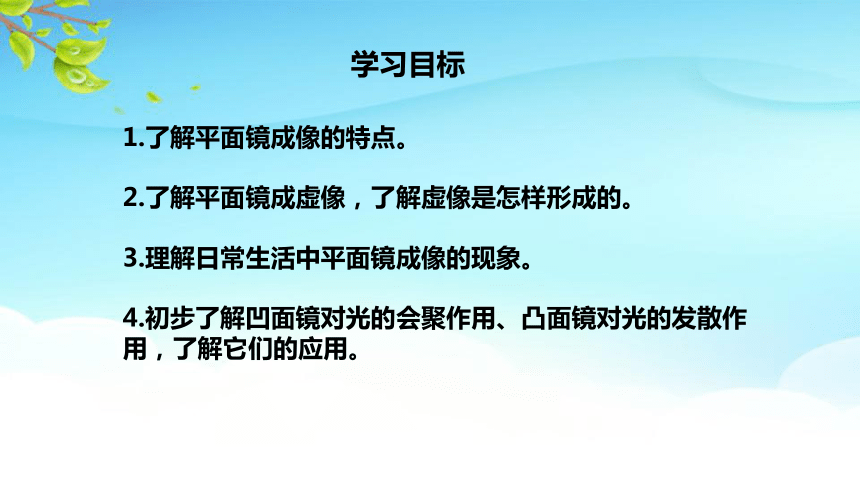

1.了解平面镜成像的特点。
2.了解平面镜成虚像，了解虚像是怎样形成的。
3.理解日常生活中平面镜成像的现象。
4.初步了解凹面镜对光的会聚作用、凸面镜对光的发散作用，了解它们的应用。
学习目标
猜一猜
镜子里的好朋友，就是“我”的像
我有一个好朋友，
和我长得一模一
样，我笑她也笑，
我做什么她做什么
“我”在干嘛
照镜子
你还记得“猴子捞月”的故事吗？
你能解释其中的原理吗？
情景引入：观察
像
物
像
物
情景引入：思考

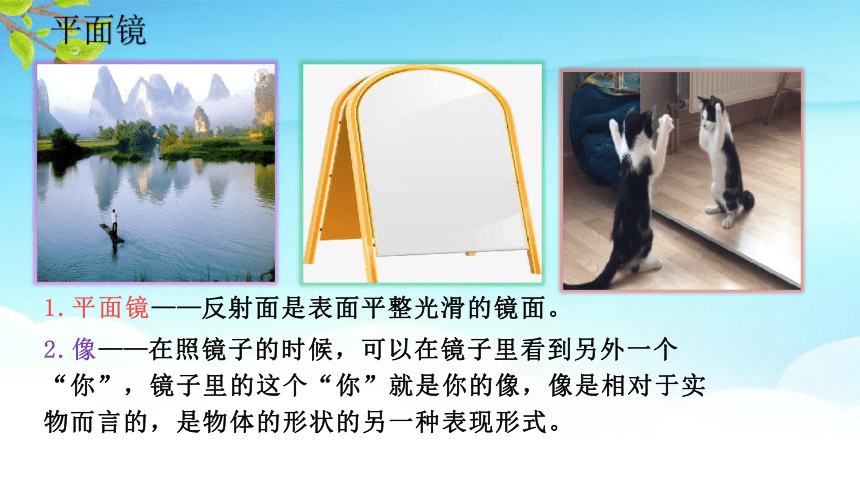

2.像——在照镜子的时候，可以在镜子里看到另外一个“你”，镜子里的这个“你”就是你的像，像是相对于实物而言的，是物体的形状的另一种表现形式。
1.平面镜——反射面是表面平整光滑的镜面。
平面镜
一、平面镜成像的特点
表面平整光滑的镜面叫做平面镜。
平面镜能成像；平面镜成像的原理是光的反射。

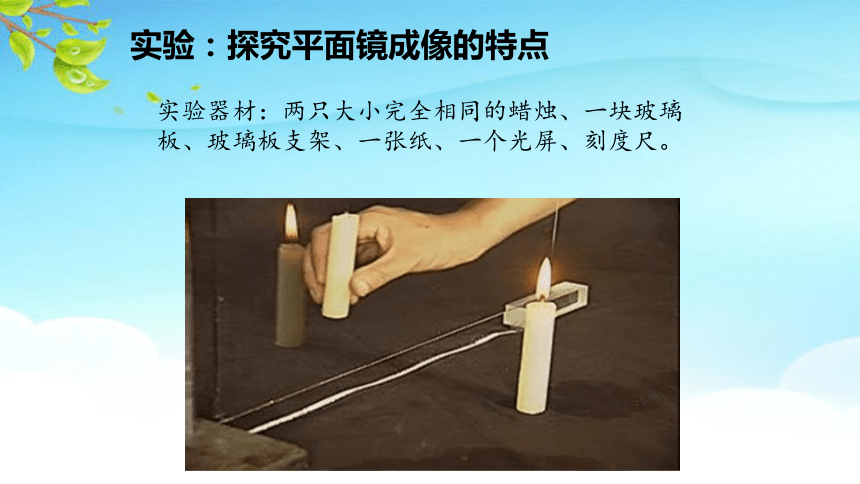

实验：探究平面镜成像的特点
实验器材：两只大小完全相同的蜡烛、一块玻璃板、玻璃板支架、一张纸、一个光屏、刻度尺。
实验步骤：
1．如图在桌面上铺一张大白纸，纸的中线处上垂直于纸面放一块一块玻璃板作为平面镜。
2．沿着玻璃板在纸上画一条直线，代表平面镜的位置。
3．把一支点燃的蜡烛放在玻璃板的前面，可以看到它在玻璃板后面的像
4．再拿一支外形相同但不点燃的蜡烛，竖立着在玻璃板后面移动，直到看上去它跟前面那支蜡烛的像完全重合。这个位置就是前面那支蜡烛的像的位置。
5．在纸上记下前后两支蜡烛的位置。
6．移动点燃的蜡烛，重做上述实验。注意观察蜡烛的大小和它的像的大小是否相同。
1.利用平面镜成像
如：练功房、理发店、服装店里安装的平面镜、家庭中所用的穿衣镜、学校里的正衣镜、牙医使用的金属平面镜等。
演员对着镜子化脸谱
舞蹈演员看练功效果
超市用平面镜增强效果
牙医用口镜观察口腔内情况
二、平面镜成像的应用
2.改变光的传播方向
我国古代的《淮南万毕术》中就曾有“取大镜高悬，置水盆于下，则见四邻矣”的记载．在潜望镜筒的上下拐角处各安装一块平面镜，都跟水平面成45°，原理是利用平面镜来改变光路。
最古老的潜望镜
潜望镜
投影仪上的反光镜
塔式太阳能电站
潜望镜
塔式太阳能电站
1．水里的“月亮”是真实的吗？它是怎么形成的
想一想
2．月亮到地球的距离是3 .8×108m，井水水深5m，则月亮的像到水面的距离是多少？
三、实验结论：平面镜成像的特点
实像与虚像：物理学中把能呈现在光屏上的像称为实像，不能在光屏上呈现、只能用眼睛直接看到的像称为虚像。
物体通过平面镜所成的像为 。
虚像
三、实验结论：平面镜成像的特点
平面镜成像的特点：
物体通过平面镜所成的像是 像。
像与物体的大小 。
像到平面镜的距离与物体到平面镜的距离 。
像与物体对应位置所连直线与平面镜 。
像与物体对于平面镜是 的。
虚
相同
相等
垂直
对称
平面镜成虚像
S
S′
平面镜成像是由 现象形成的。
凡由物点发出、被镜面反射的光线,反向延长都经过像点。
平面镜后并不存在光源S′，进入眼睛的光并非真正来自S′，所以把S′叫做虚像。
光的反射
器材选择 目的 注意
使用透明玻璃板代替平面镜 便于确定像的 位置 玻璃板要
竖直放置
大小相等的蜡烛 便于比较像与物的大小关系
实验中，进行多次实验的目的是 使结论具有 普遍性
平面镜成像
平面镜成像的原理
平面镜成像的特点
光的反射
平面镜
反射面是表面平整光滑的镜面
平静的水面也可以看作平面镜
平面镜成像
像和物大小相等
平面镜成虚像
像和物到镜面的距离相等
像和物的连线垂直于镜面
平面镜在生产生活中的应用
课堂小结
再见！
