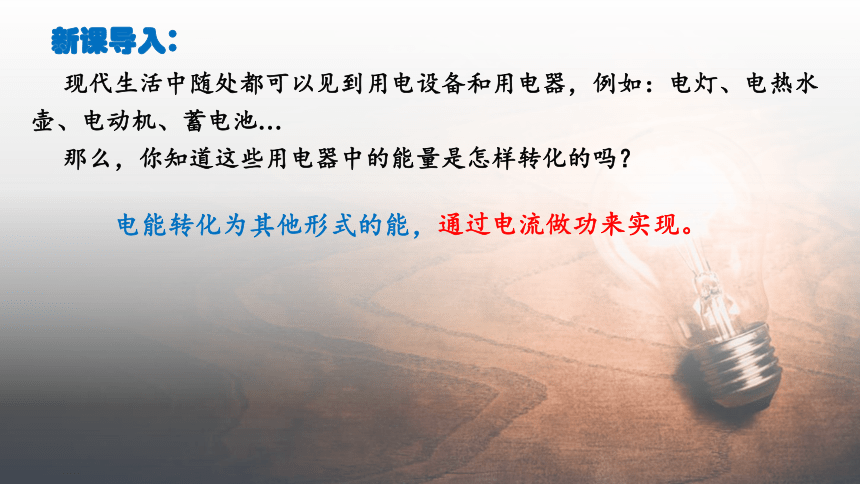

新课导入：
现代生活中随处都可以见到用电设备和用电器，例如：电灯、电热水壶、电动机、蓄电池…
那么，你知道这些用电器中的能量是怎样转化的吗？
电能转化为其他形式的能，
通过电流做功来实现。
新知讲解：

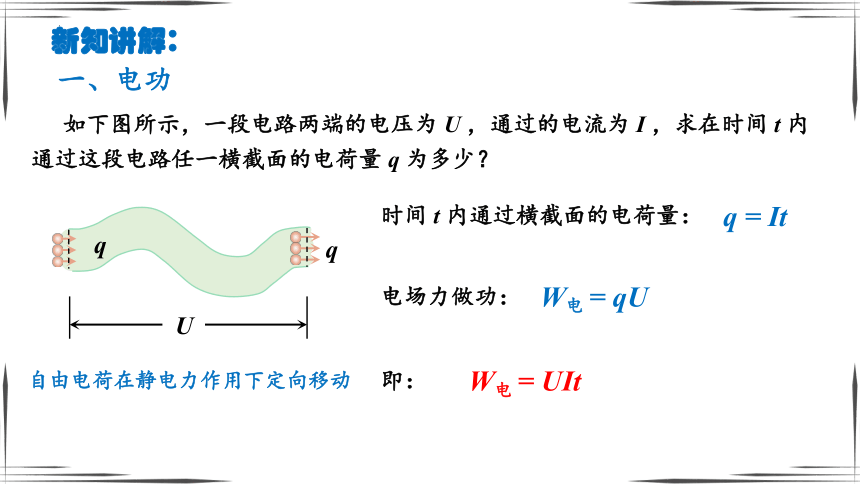

一、电功
如下图所示，一段电路两端的电压为 U ，通过的电流为 I ，求在时间 t 内通过这段电路任一横截面的电荷量 q 为多少？
q
q
U
时间 t 内通过横截面的电荷量：
自由电荷在静电力作用下定向移动
q = It
电场力做功：
W电 = qU
即：
W电 = UIt
新知讲解：
一、电功 W
电流在一段电路上所做的功 W 等于这段电路两端的电压 U 、电路中电流 I 和通电时间 t 三者的乘积。
1.电功：在一段电路中静电力所做的功（电流所做的功），称为电功。
2.公式：
3.单位：焦耳 符号：J
单位关系：1 度 = 1 kW·h = 3.6×106 J
适用于任何电路
新知讲解：

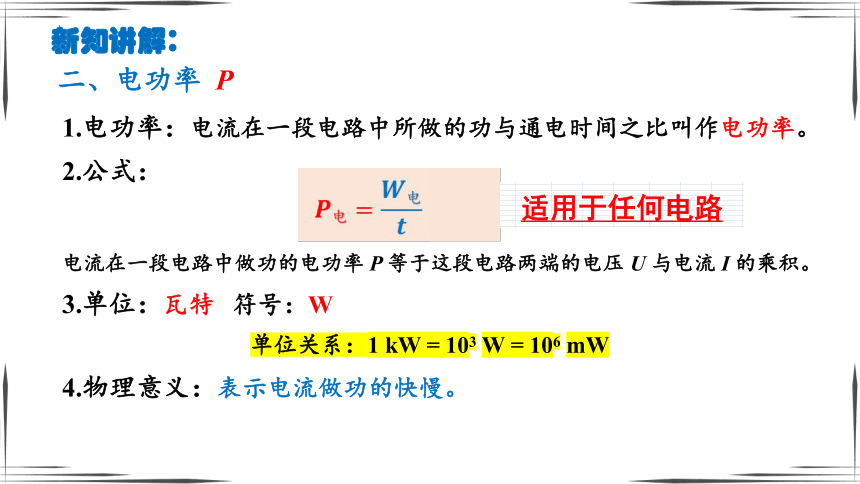

二、电功率 P
1.电功率：电流在一段电路中所做的功与通电时间之比叫作电功率。
2.公式：
电流在一段电路中做功的电功率 P 等于这段电路两端的电压 U 与电流 I 的乘积。
3.单位：瓦特 符号：W
单位关系：1 kW = 103 W = 106 mW
4.物理意义：表示电流做功的快慢。
适用于任何电路

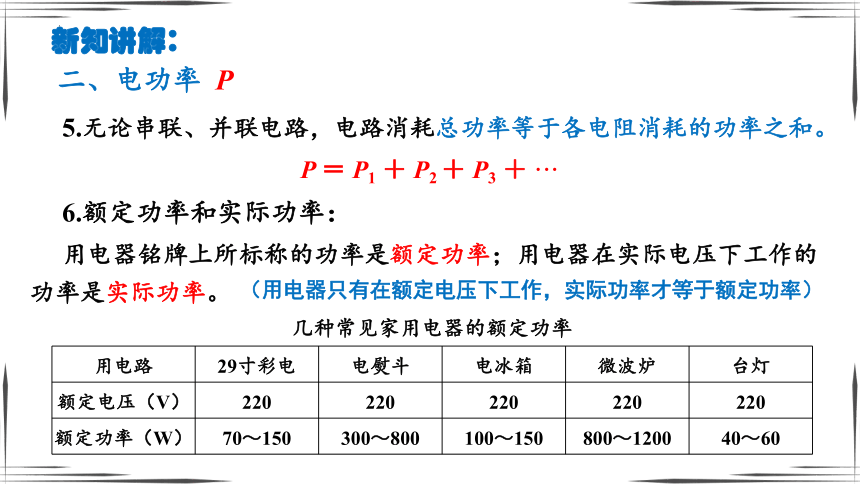

5.无论串联、并联电路，电路消耗总功率等于各电阻消耗的功率之和。
几种常见家用电器的额定功率
用电路 29寸彩电 电熨斗 电冰箱 微波炉 台灯
额定电压（V） 220 220 220 220 220
额定功率（W） 70～150 300～800 100～150 800～1200 40～60
新知讲解：
二、电功率 P
P ＝ P1 ＋ P2 ＋ P3 ＋ ···
6.额定功率和实际功率：
用电器铭牌上所标称的功率是额定功率；用电器在实际电压下工作的功率是实际功率。
（用电器只有在额定电压下工作，实际功率才等于额定功率）
新知讲解：
三、焦耳定律（实验定律）
电流做功的过程是电路中的能量发生转化…
1.内容：
电流通过导体产生的热量 Q 跟电流 I 的二次方成正比，跟导体的电阻 R 及通电时间 t 成正比。
2.公式：
电热（ J ）
适用于任何电路
3.热功率：电流通过导体发热的功率。
电流做功全部变成热量
适用于任何电路
新知讲解：
三、焦耳定律
4.电功率与热功率的区别与联系：
(1)区别：
电功率是指某段电路的总功率，即电路上消耗的全部电功率，P电＝UI 。
热功率是指元件因发热而消耗的功率，P热＝I2R 。
(2)联系：
对纯电阻电路而言，电功率等于热功率；
对非纯电阻电路来说，电功率等于热功率与转化为除内能外其他形式的能的功率之和。
新知讲解：
四、电路中的能量转化
（如电炉、电烙铁，白炽灯及被卡住的电动机等器件组成的电路）
1.纯电阻电路：
电流通过纯电阻电路做功时，电能全部转化为导体的内能。
W电
Q
=
UIt
I2Rt
电热器把电能转化为内能
电能
内能
=
2.非纯电阻电路：
在非纯电阻电路中，电流做功将电能除了部分转化为内能外，还转化为机械能或化学能等其他形式的能。
新知讲解：
四、电路中的能量转化
（转动的电动机或发生化学反应的电解槽等）
W其
UIt
I2Rt
>
M
电能
内能+其他形式的能
电动机把电能转化为机械能
W电
Q
欧姆定律不适用于非纯电阻电路！
新知讲解：
四、电路中的能量转化
纯电阻电路 非纯电阻电路
电功 W电＝ UIt W电＝ UIt
电热 Q ＝ I2Rt Q ＝ I2Rt
电功率 P电＝ UI P电＝ UI
热功率 P热＝ I2R P热＝ I2R
＝ I2Rt
＝
特别提醒：计算电功时都可以用 W＝Uit ，功率都可以用 P＝UI ，热量都可以用Q＝I2Rt ，热功率都可以用 P＝I2R ，若用变形式时，就要考虑是否是纯电阻电路。
＝ UIt
＝
＝ I2R
＝
＝ UI
＝
例题讲解：
新知讲解：
四、电路中的能量转化
3.电动机的功率和效率：
(4)电动机的效率：
(1)电动机的输入功率是电动机消耗的总功率。
(2)电动机的热功率是线圈上电阻的发热功率。
(3)电动机的输出功率是电动机将电能转化为机械能的功率。
P入 ＝ P电 ＝ UI
P热 ＝ I2r
P出 ＝ UI － I2r
课 堂 小 结
1.规格为“220V，1000W”的电炉，求：
(1)电炉正常工作时，通过电阻丝的电流；
(2)电炉的电阻。
解析：
(1)由 知
电炉正常工作时：
(2)电炉的电阻：
课堂练习：
2.额定电压都是110 V，额定功率PA＝100 W，PB＝40 W的电灯两盏，若接在电压是220 V的电路上，使两盏电灯均能正常发光，且电路中消耗功率最小的电路是( )
课堂练习：
C
