(共14张PPT)

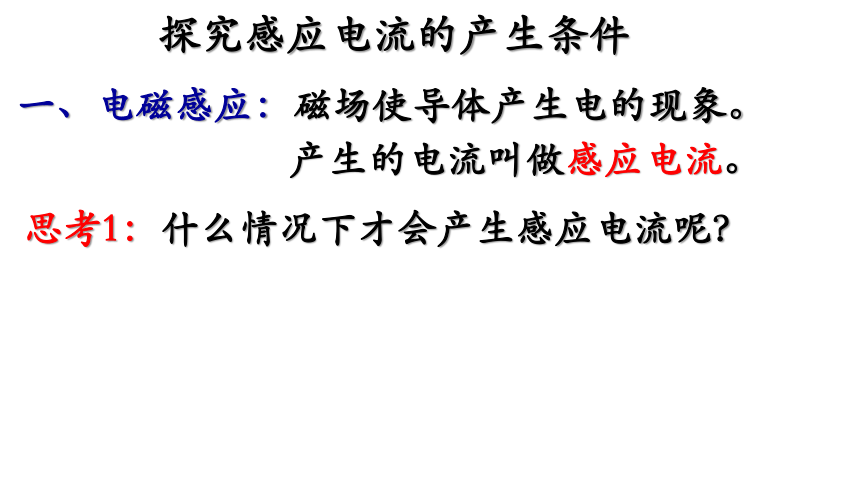

一、电磁感应：磁场使导体产生电的现象。
产生的电流叫做感应电流。
思考1：什么情况下才会产生感应电流呢？
探究感应电流的产生条件
探究感应电流的产生条件

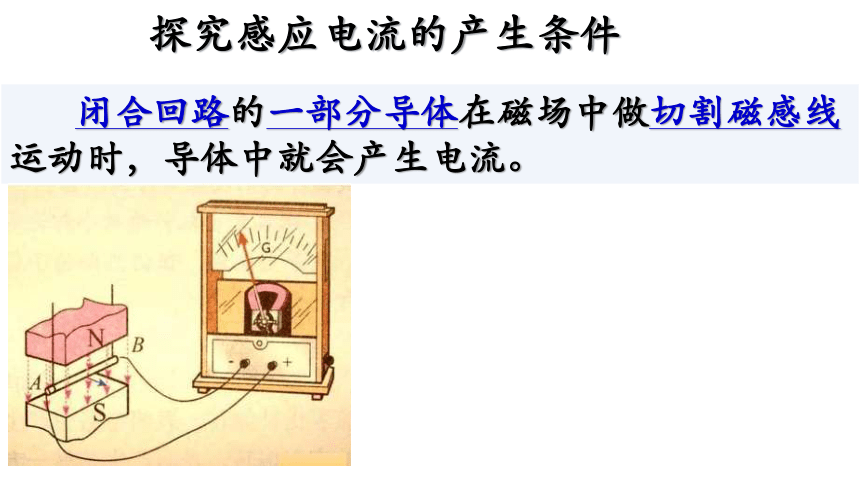

闭合回路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流。
探究1：把磁铁插入螺线管或从螺线管拔出
探究感应电流的产生条件
想一想：是不是只能让导体运动才能产生感应电流？导体不动而磁场运动可以产生吗？
磁铁的动作 有无电流
插入线圈
停在线圈中
从线圈中抽出
有
无
有

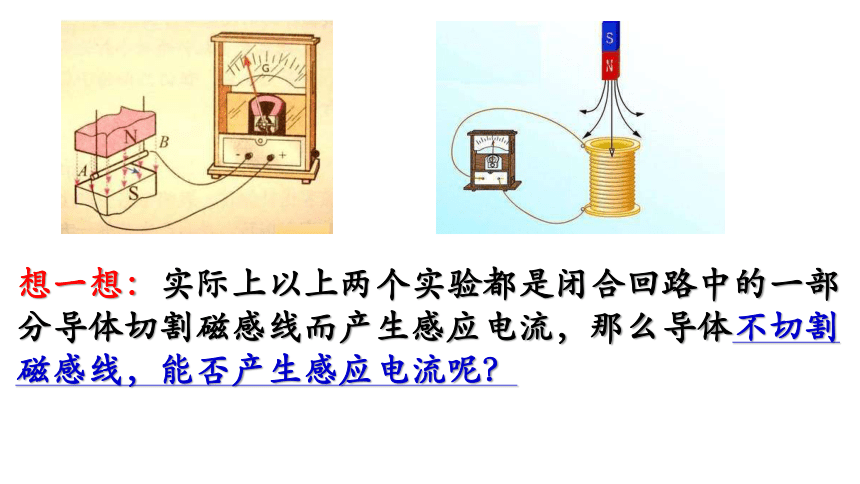

想一想：实际上以上两个实验都是闭合回路中的一部分导体切割磁感线而产生感应电流，那么导体不切割磁感线，能否产生感应电流呢？

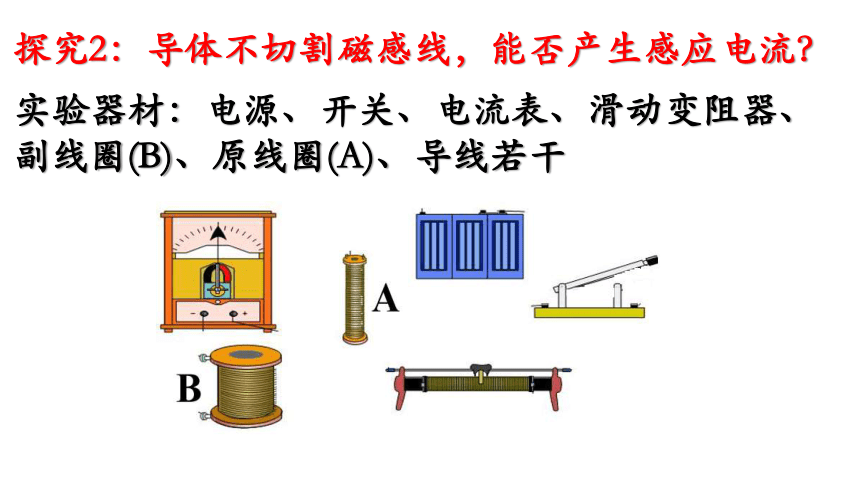

探究2：导体不切割磁感线，能否产生感应电流？
实验器材：电源、开关、电流表、滑动变阻器、副线圈(B)、原线圈(A)、导线若干

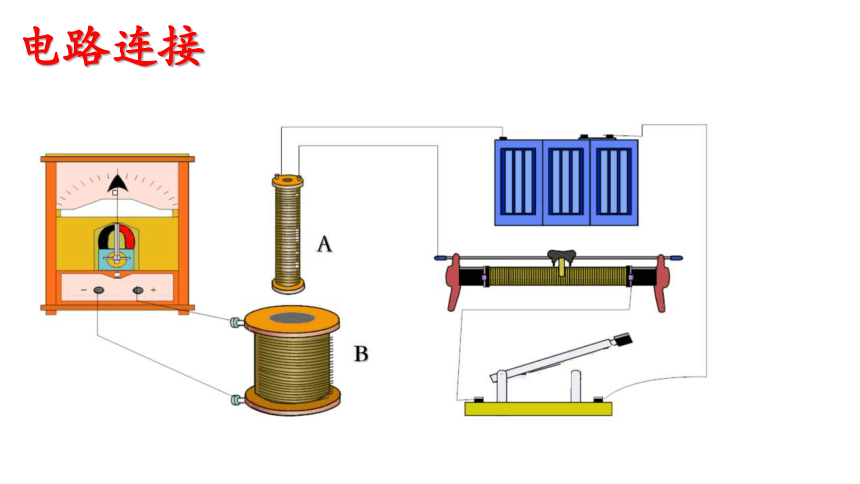

电路连接

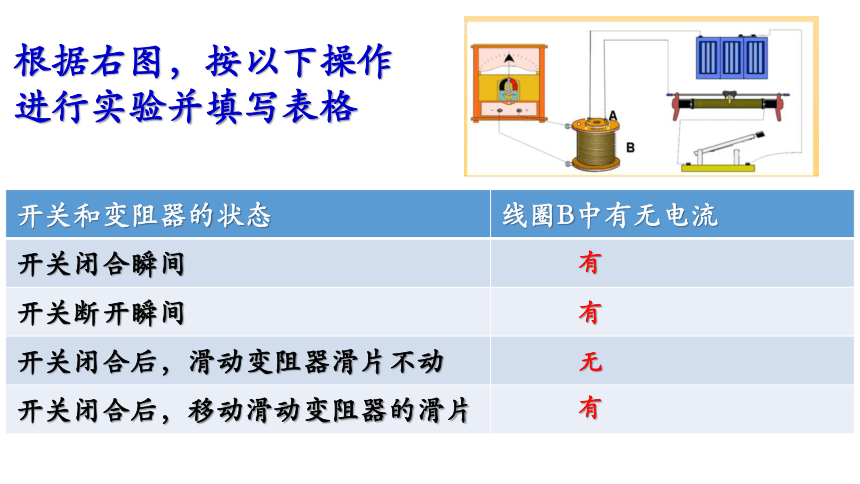

根据右图，按以下操作进行实验并填写表格
开关和变阻器的状态 线圈B中有无电流
开关闭合瞬间
开关断开瞬间
开关闭合后，滑动变阻器滑片不动
开关闭合后，移动滑动变阻器的滑片
有
有
有
无
思考2：产生感应电流的根本原因是什么？
只要穿过闭合导体回路的磁感线条数变化，就有感应电流产生！
一、电磁感应：磁场使导体产生电的现象。
4.2探究感应电流的产生条件
二、感应电流的产生条件：
只要穿过闭合导体回路的磁通量发生变化，闭合导体回路中就有感应电流。
回顾：改变磁通量的方式有哪些呢？
Φ＝BS
一、电磁感应：
二、感应电流的产生条件：
只要穿过闭合导体回路的磁通量发生变化，闭合导体回路中就有感应电流。
课堂小结
磁场使导体产生电的现象。
练一练1：如图所示的匀强磁场中有一个矩形闭合导线框。在下列几种情况下，线框中是否产生感应电流？
⑴保持线框平面始终与磁感线垂直，线框在磁场中上下运动（图甲）。
⑵保持线框平面始终与磁感线垂直，线框在磁场中左右运动（图乙）。
⑶线框绕轴线AB转动（图丙）。
练一练2：如图所示，让闭合线圈由位置1通过一个有明显边界的匀强磁场运动到位置2。线圈在运动过程中，什么时候有感应电流，什么时候没有感应电流？为什么？
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
1
2
练一练3：如图，通电直导线与线框处于同一个平面，下列哪种情形线框中可以产生感应电流？
Ⅰ
a
b
c
d
v
Ⅰ
a
b
c
d
v
V
V
练一练4：如图所示，导线ab和cd互相平行，则下列四种情况下，cd中无电流的是
A．开关S闭合或断开的瞬间
B．开关S是闭合的，但滑片向左移动
C．开关S是闭合的，但滑片向右移动
D．开关S始终闭合，滑片不动
