2023-2024学年第一学期九年级期中试卷
物 理
第I卷
一、单项选择题（本大题共10小题，每小题3分，共30分。下列每小题给出的四个选项中，只有一项是最符合题意。）
1．一定质量的冰熔化成水的过程中，下列判断正确的是（　　）
A．内能变大，比热容不变 B．内能不变，温度不变
C．比热容不变，温度不变 D．比热容变大，内能增加
2．汽车是现代生活中最常见的一种交通工具，图甲、乙分别是某汽油机的某冲程及能量流向图。下列说法正确的是 （　　）
A．图甲是做功冲程
B．由图乙可知该汽油机的效率是72%
C．汽车尾气中的“汽油味”越浓燃料燃烧得越不充分，但汽油的热值不变
D．图甲中内能转化为机械能
3．下列从能量转化的角度阐释的效率的意义，说法正确的是（　　）
A．某太阳能电池工作的效率是16%，意义是该太阳能电池把16%的太阳能转化为电能
B．某电动机工作的效率是83%，意义是该电动机可以把17%的电能转化为机械能
C．某锂电池充电时的效率是99%，意义是该锂电池充电时可以把99%化学能转化为电能
D．某柴油机工作的效率是35%，意义是该柴油机把柴油燃烧时释放能量的35%转化为机械能
4．甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的场景如图 所示。已知丙球与用丝绸摩擦过的玻璃棒所带的电荷相同，下列判断正确的是（　　）
A．甲带正电，乙带负电
B．甲带正电，乙带负电或不带电
C．甲带负电，乙带正电
D．甲带负电或不带电，乙带正电
5．如图所示，用一个物体将电路中的a、b两点连接起来，可以使小灯泡发光，下列物体中最合适的是（　　）
A．橡皮 B．铅笔芯 C．塑料尺 D．物理课本
6．关于电阻的说法中正确的是（　　）
A．两段导线A和B，在相同的电压下，通过A导线的电流大，说明A导线的电阻大
B．A和B两根完全相同的导线，把A剪去一半，剩下的一半跟B相比，A的电阻大
C．A和B两根完全相同的导线，把A拉长一些，拉长后的A跟B相比，A的电阻大
D．导体的电阻与温度没有关系
7．小华同学在探究串联电路中用电器的工作特点时，误连接如图所示电路，若同时闭合开关S1、S2，观察到灯泡的发光情况是（　　）
A．两灯均不发光 B．两灯均发光
C．L1不发光，L2发光 D．L1发光，L2不发光

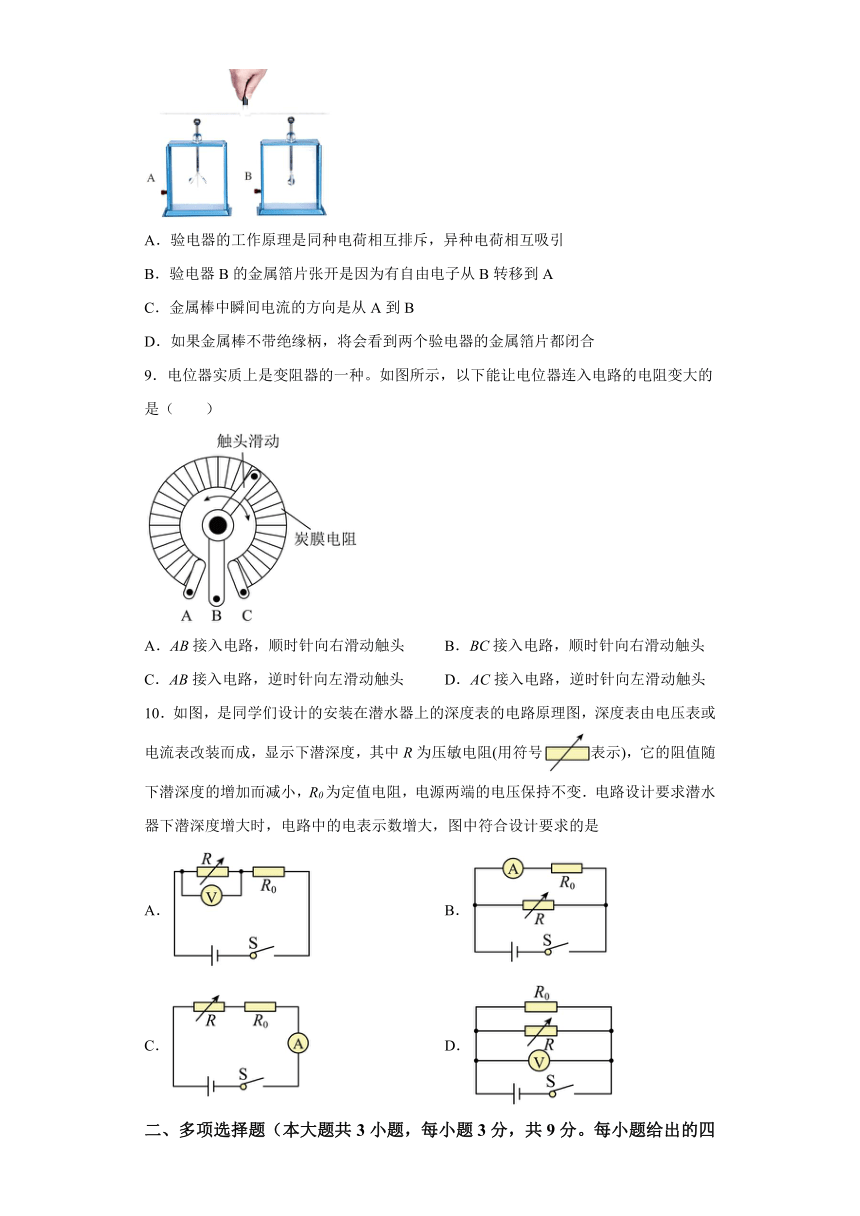

8．如图所示，拿一根带有绝缘柄的金属棒，将带正电的验电器A和不带电的验电器B的金属球连接起来，会看到验电器B的金属箔片张开，A的张角变小，下列有关说法错误的是（　　）
A．验电器的工作原理是同种电荷相互排斥，异种电荷相互吸引
B．验电器B的金属箔片张开是因为有自由电子从B转移到A
C．金属棒中瞬间电流的方向是从A到B
D．如果金属棒不带绝缘柄，将会看到两个验电器的金属箔片都闭合
9．电位器实质上是变阻器的一种。如图所示，以下能让电位器连入电路的电阻变大的是（　　）
A．AB接入电路，顺时针向右滑动触头 B．BC接入电路，顺时针向右滑动触头
C．AB接入电路，逆时针向左滑动触头 D．AC接入电路，逆时针向左滑动触头
10．如图，是同学们设计的安装在潜水器上的深度表的电路原理图，深度表由电压表或电流表改装而成，显示下潜深度，其中R为压敏电阻(用符号表示)，它的阻值随下潜深度的增加而减小，R0为定值电阻，电源两端的电压保持不变．电路设计要求潜水器下潜深度增大时，电路中的电表示数增大，图中符合设计要求的是
A． B．
C． D．
二、多项选择题（本大题共3小题，每小题3分，共9分。每小题给出的四个选项中，均有多个选项符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得0分）

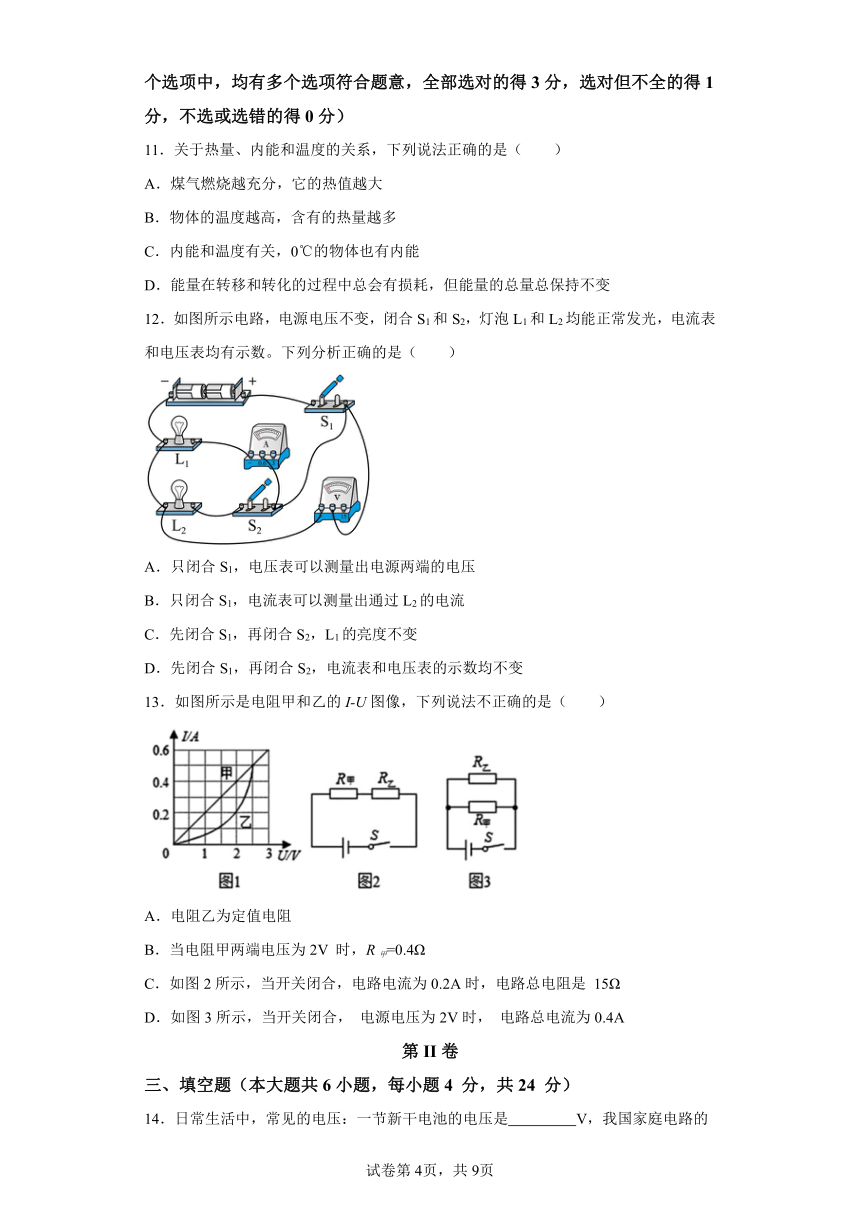

11．关于热量、内能和温度的关系，下列说法正确的是（　　）
A．煤气燃烧越充分，它的热值越大
B．物体的温度越高，含有的热量越多
C．内能和温度有关，0℃的物体也有内能
D．能量在转移和转化的过程中总会有损耗，但能量的总量总保持不变
12．如图所示电路，电源电压不变，闭合S1和S2，灯泡L1和L2均能正常发光，电流表和电压表均有示数。下列分析正确的是（　　）

A．只闭合S1，电压表可以测量出电源两端的电压
B．只闭合S1，电流表可以测量出通过L2的电流
C．先闭合S1，再闭合S2，L1的亮度不变
D．先闭合S1，再闭合S2，电流表和电压表的示数均不变
13．如图所示是电阻甲和乙的I-U图像，下列说法不正确的是（　　）
A．电阻乙为定值电阻
B．当电阻甲两端电压为2V 时，R甲=0.4Ω
C．如图2所示，当开关闭合，电路电流为0.2A时，电路总电阻是 15Ω
D．如图3所示，当开关闭合， 电源电压为2V时， 电路总电流为0.4A
第II卷
三、填空题（本大题共6小题，每小题4 分，共24 分）
14．日常生活中，常见的电压：一节新干电池的电压是 V，我国家庭电路的电压是 V。
15．2022年4月16日神舟十三号载人飞船返回舱安全返航，着陆后的返回舱表面有烧蚀痕迹如图甲所示，这是返回舱与大气层摩擦引起的，此过程的能量转化与图 （选填“乙”或“丙”）所示的实验相同，它们都是通过 方式改变物体内能的。

16．分析复杂电路中各用电器的连接关系时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理，把电流表看成是 ，把电压表看成是 。（选填“断路”或“导线”）
17．如图，当开关闭合时，电压表的读数为，当开关闭合，断开时，电压表的读数为，那么当和均断开时，小灯泡和两端电压分别为 V和 V。

18．如图所示，在电路中要使电灯L1和L2串联，应闭合开关 ；在电路中要使电灯L1和 L2 并联，应闭合开关 。
19．如图所示的电路中，电源电压不变，闭合开关后，当滑片P向左移动时，灯泡L亮度 ，电压表V示数 电流表A1示数 。（以上三空均选填“变大”“不变”或“变小”）

四、综合题（本大题共6小题，共37分。解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位）
20． 热量的单位有两种，一种是国际单位焦耳，简称“焦”，符号J； 另一种是“卡路里”，简称“卡”，符号Cal，这个单位被广泛使用在营养计量和健身手册上。“卡”是这样规定的：在1个大气压下，将1 克水温度升高1 摄氏度所需要吸收的热量。
（1） 1卡合多少焦耳；
（2）若运动员在长跑训练中汗水蒸发吸收热量， 使质量为60kg的运动员体温下降0.1℃，求汗水蒸发吸收的热量。人体主要成分是水，可认为人的比热容和水的比热容相等，水的比热容为
21． 同学们在探究电流与电压的关系的实验中，电源使用两节新干电池。请你完成下列内容。
（1）首先用笔画出导线将左图电路连接完整；右图是实验电路图，请你在虚线框内把电路图补画完整 ；
（2）闭合开关前，应将滑动变阻器的滑片P移动到最 端；（选填左或右）
（3） 开关闭合前， 同学发现电流表的指针在零刻度线左端，如图所示，其原因是 ；
（4） 排除故障后，进行实验。实验数据如表所示：
实验次数 1 2 3 4 5
电压 U/V 0.6 1 2 2.5
电流 I/A 0.12 0.2 0.3 0.4 0.5
其中第3次实验电压表示数如图所示，记为 V；
（5）分析表格中数据得出电流与电压的定量关系：在电阻一定时，通过导体的 与导体 成正比。
22．在“探究影响导体电阻大小的因素”实验时，小红作出了如下猜想：①导体的电阻与导体的长度有关；②导体的电阻与导体的横截面积有关； ③导体的电阻与导体的材料有关。实验室提供了4根电阻丝，规格、材料如表：
编号 材料 长度/m 横截面积/mm
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰钢合金 0.5 0.5
为了验证上述猜想，小红设计了如图所示的实验电路。
（1） 在M、N之间分别接上不同的导体，则通过观察灯泡亮度来比较导体电阻的大小，这种探究方法属于 （选填“控制变量法”或“转换法”）；
（2）分别将 A 和B 的两根电阻丝接入电路中 M、N两点间时，电阻丝 A 接入时电流表示数较大， 由此得到的结论是 ；
（3）选用编号为A 和 D 的两根电阻丝进行实验时，由该探究得出的结论可以用来解释 。
A.家用导线选用铜质材料而不用铁质材料
B.通过电流较大的用电器要用较粗的导线
C.特别重要的电器导线用昂贵的银来做
23． 如图所示， 电源电压不变。
（1）当S 闭合， S2和S3断开时， R1两端的电压为2V，求电源电压；
（2）当S1断开， S2和S3闭合时，求电流表的示数。
（要求：每一问都画出相应的等效电路图）
24． 如图所示，电源电压为6V 且保持不变，当闭合开关S后灯L亮，过了一段时间灯L熄灭。
（1）若电路中仅有一处故障， 且发生在灯L上，你初步判断电路中的故障原因可能是 ， 或 。
（2）给你一个电压表去检测，应该怎样操作呢 （画出实验电路）
（3） 请你写出实验方案和判断结果的方法
25． 小明利用图 所示电路研究“电流与电压关系”时， 闭合开关 S，滑动变阻器的滑片从右端移动到左端的整个过程中，定值电阻的 U-I 关系图像如图所示。其中 、、均为已知量， 电源电压不变。请解答如下问题：
（1） 写出定值电阻 R0的阻值的表达式；
（2） 写出滑动变阻器的最大阻值的表达式；
（3）在图示的坐标系中，画出滑片整个移动过程中滑动变阻器的 U-I 关系图像，并标出端点的坐标。
试卷第2页，共8页
1．D
【详解】一定质量的冰熔化成水的过程中，质量不变，状态改变，冰是晶体，熔化过程中温度不变，熔化过程中不断吸收热量，内能增大；冰的比热容小于水的比热容，因此比热容变大，故ABC错误，D正确。
故选D。
2．C
【详解】A．根据图甲可知进气门和排气门关闭、活塞上行，为压缩冲程，故A错误；
B．热机效率是指有效利用的能量与燃料完全燃烧放出的热量的比值，输出有用机械能所占比例为
故B错误；
C．热值是燃料本身的一种特性，和燃料的质量、燃烧是否充分无关，故C正确；
D．图甲中为压缩冲程，机械能转化为内能，故D错误。
故选C。
3．A
【详解】A．阳能电池工作时将太阳能转化为电能，某太阳能电池工作的效率是16%，意义是该太阳能电池把16%的太阳能转化为电能，故A正确；
B．某电动机工作的效率是83%，意义是该电动机可以把83%的电能转化为机械能，故B错误；
C．某锂电池充电时的效率是99%，意义是该锂电池充电时可以把99%的电能转化为化学能，故C错误；
D．某柴油机工作的效率是35%，意义是该柴油机把柴油完全燃烧时释放能量的35%转化为机械能，故D错误。
故选A。
4．B
【详解】用丝绸摩擦过的玻璃棒所带的电荷为正电荷，丙球与用丝绸摩擦过的玻璃棒所带的电荷相同，则丙球为正电，由图可知，甲、丙两球相互排斥，则甲球带正电。由左图可知，甲、乙两球相互吸引，则乙球带负电或者不带电。
故选B。
5．B
【详解】电路中a和b两点连接起来，可以使小灯泡发光，则必须接入导体，橡皮、塑料尺、物理课本属于绝缘体，铅笔芯属于导体；故B符合题意，ACD不符合题意。
故选B。
6．C
【详解】A．由题意知UA＝UB，IA＞IB，由欧姆定律可知RA＜RB，故A错误；
B．把A剪去一半，剩下的一半导线跟B相比，材料、横截面积都相同，但长度减小了，电阻变小，所以导线A的电阻小于B的电阻，即B的电阻大，故B错误；
C．A和B两根完全的导线，把A拉长一些，材料不变，长度变大，横截面积变小了，电阻变大，所以大于B的电阻，即B的电阻小，故C正确；
D．导体的电阻与长度、材料、横截面积及温度有关，故D错误。
故选C。
7．C
【详解】闭合开关S1，该电路为串联电路，电灯L1、L2都能发光；再闭合开关S2，灯泡L1的两端被导线相连，则灯泡L1被短路，L1不发光，通过灯泡L2电流变大，L2更亮，因此ABD不符合题意，C符合题意。
故选C。
8．A
【详解】A．验电器的工作原理是同种电荷相互排斥，故A错误，符合题意；
B．A带正电，缺少电子；B不带电，用带绝缘手柄的金属棒将A、B连接的瞬间，B上的电子由B流向A，B因为失去电子而带正电，B的金属箔片因带同种电荷互相排斥而张开，故B正确，不符合题意；
C．原来A验电器带正电，即缺少电子，B验电器不带电，即不多电子，也不少电子，当用金属棒连接时，一部分电子从B定向移动到A，所以自由电子移动的方向是B流向A，电子带负电，负电荷定向移动的方向与电流方向相反，所以金属杆中电流方向是自A流向B，故C正确，不符合题意；
D．如果将金属杆的绝缘手柄去掉，用手接触，电流经人体流向大地，A验电器不再带电，与B上的金属球连接起来，B的属球不会张开，故D正确，不符合题意。
故选A。
9．A
【详解】电位器是变阻器的一种，电位器通过触头的转动从而改变电阻，是由于当触头转动以后改变了连入电路中电阻丝的长度。
A．由图知道，当AB接入电路，顺时针向右滑动触头时，连入电路中电阻丝的长度增加，电阻变大，故A符合题意；
B．当BC接入电路，顺时针向右滑动触头时，连入电路中电阻丝的长度减小，电阻变小，故B不符合题意；
C．当AB接入电路，逆时针向左滑动触头时，连入电路中电阻丝的长度减小，电阻变小，故C不符合题意；
D．AC接入电路，无论逆时针还是顺时针向左滑动触头，连入电路中电阻丝的长度都不发生变化，故D不符合题意。
故选A。
10．C
【分析】分析电路串并联，分清电表所测电阻，再根据压敏电阻阻值变化引起的电表示数变化判断是否符合题意即可．
【详解】A．压敏电阻与R0串联，电压表测R两端电压，当下潜深度增加时，R阻值变小，由串联分压可得，R所分电压变小，则电压表示数变小，与要求潜水器下潜深度增大时，电路中电表示数增大不符，故A不符合题意；
B．压敏电阻与R0并联，电流表测定值电阻R0所在支路电流，由并联电路各支路互不影响可知，当深度增加时压敏电阻阻值改变不影响R0所在支路，则电流表示数不发生改变，与要求潜水器下潜深度增大时，电路中电表示数增大不符，故B不符合题意；
C．压敏电阻与R0串联，电流表测电路电流，当下潜深度增加时，R阻值变小，电路总阻值变小，电源电压不变，由欧姆定律可得电路电流增大，则电流表示数增大，满足要求潜水器下潜深度增大时，电路中电表示数增大，故C符合题意；
D．压敏电阻与R0并联，电压表测电源电压，由于电源电压不变，则当深度增加时压敏电阻阻值改变不影响电压表示数，与要求潜水器下潜深度增大时，电路中电表示数增大不符，则D不符合题意；
11．CD
【详解】A．热值是燃料的特性，只与燃料的种类有关，与质量多少、是否燃烧、是否完全燃烧都没有关系，用煤气灶烧水时，煤气燃烧越充分，其热值不变，故A错误；
B．热量不能说“含有”，只能说传递了多少热量，故B错误；
C．内能和温度有关，任何物体都有内能，故C正确；
D．能量在转化和转移的过程中总会有损耗，例如电动机的工作原理就是电能转化为机械能，但是因为机械之间存在摩擦，摩擦生热，所以有一部分电能转化为内能，而这部分的能量转化是我们不需要的，所以可以称这部分能量损耗了；但能量的总量总保持不变，故D正确。
故选CD。
12．ACD
【详解】AB．只闭合S1，电流表与L1串联，测L1电流，电压表测电源电压，故A正确，B错误；
CD．先闭合S1，再闭合S2，L1与L2并联，电流表与L1串联，测L1电流，根据并联电路相互不影响的特点，通过L1电流不变，电流表示数不变，L1亮度不变，电压表测电源电压，示数不变，故CD正确。
故选ACD。
13．ABD
【详解】A．由图像得，甲的I-U图像是一条倾斜向上的直线，说明甲是定值电阻；乙的I-U图像是曲线，电阻乙的阻值不断发生改变，不是定值电阻，故A错误，符合题意；
B．当电阻甲两端电压为2V 时，电流为0.4A，由欧姆定律得
故B错误，符合题意；
C．如图2所示，两电阻串联，串联电路中电流处处相等；由图1得，当开关闭合，电路电流为0.2A时，甲电压为1V，乙电压为2V，电源电压为
由欧姆定律得，电路总电阻是
故C正确，不符合题意；
D．如图3所示，当开关闭合，两电阻并联，当电源电压为2V时，两电阻的电压均为2V，由图1得，甲乙电流分别为0.4A、0.2A，则电路总电流为
故D错误，符合题意。
故选ABD。
14． 1.5 220
【详解】[1][2]生活中常见的电压有：一节新干电池的电压是1.5V，我国家庭电路的电压是220V，对人体的安全电压是不高于36V。
15． 丙 做功
【详解】[1][2]图乙中当按动电火花发生器的按钮时，酒精燃烧后的燃气对盒盖做功，盖子飞出去，将燃气的内能转化为盒盖的机械能，燃气的内能减小；图丙中在一个配有活塞的厚壁玻璃筒中放一小团硝化棉，迅速向下压活塞，由于压缩玻璃筒内的空气对其做功，使得空气的内能增加，温度升高，是将机械能转化为内能的过程；返回舱与大气层摩擦，机械能转化为内能，返回舱内能增大，温度升高，着陆后的返回舱表面有烧蚀痕迹；此过程的能量转化与图丙的实验相同，它们都是通过做功的方式改变物体的内能。
16． 导线 断路
【详解】[1][2]为了将电路简化，通常先把电路中的电流表和电压表进行简化处理，电流表的电阻很小，则把电流表看成是导线，电压表的电阻很大，则把电压表看成是断路。
17． 1.8 1.2
【详解】[1][2]开关S1、S2闭合时，小灯泡L1短路，电路只有小灯泡L2的简单电路，电压表测量小灯泡L2两端的电压为3V，即电源电压为3V；当开关S2闭合，S1断开时，小灯泡L1和L2串联，电压表测量小灯泡L2两端的电压为1.2V。当S1和S2均断开时，小灯泡L1和L2串联，电压表不在电路中，根据串联分压可知小灯泡L1两端的电压
3V-1.2V=1.8V
18． S2 S1、S3
【详解】[1]要使电灯L1和L2串联，应闭合开关S2使电流依次经过两灯泡。
[2]电路中要使电灯L1和 L2 并联，应闭合开关S1、S3，使电流分别经过两灯泡。
19． 不变 不变 变小
【详解】[1]去掉电压表，电流表当成导线，此时灯泡和滑动变阻器并联，电流表A1测量干路电流，电流表A2测量灯泡的电流，故移动滑动变阻器的滑片时，小灯泡两端的电压不变，通过小灯泡的电流不变，小灯泡的亮度不变。
[2]由于两用电器并联，电压表测量电源电压，故移动滑片时，电压表的示数不变。
[3]当滑片P向左移动时，滑动变阻器接入的阻值变大，则通过滑动变阻器的电流变小，通过灯泡的电流不变，故总电流变小，故电流表A1示数变小。
20．（1）4.2；（2）2.52×104J
【详解】解：（1） 依题意得，1卡合为
（2）汗水蒸发吸收的热量
答：（1） 1卡合4.2焦耳；
（2）汗水蒸发吸收的热量2.52×104J。
21． 见解析 右 电流表未进行调零 1.5 电流 电压
【详解】（1）[1]实验中定值电阻与变阻器串联，电压表测量定值电阻电压，电流表测量电路电流，变阻器的滑片向左移动时，接入电路中电阻变小，变阻器的左下端接线柱接入电路中，电路图如图所示：
（2）[2]闭合开关前，应将滑动变阻器的滑片P移动到阻值最大的最右端。
（3）[3]开关闭合前， 同学发现电流表的指针在零刻度线左端，说明电流表未进行调零，应将电流表的指针调零。
（4）[4]由图得，电压表的量程为0~3V，分度值为0.1V，示数为1.5V。
（5）[5]分析表格中数据得在电阻一定时，电压与电流的比值不变，说明出电流与电压的定量关系：在电阻一定时，通过导体的电流与导体电压成正比。
22． 转换法 其它因素相同时，导体的长度越长，电阻越大 AC
【详解】（1）[1]在探究影响电阻大小因素的实验中，没法直接知道导体的电阻，而是通过电流表示数或者是小灯泡亮度来间接知道，若电流大或灯亮说明电阻小，若电流小或灯较暗说明电阻大，这种方法称为转换法。
（2）[2] A和B 两根电阻丝只有长度不同，长度较短的电阻丝 A 接入时电流表示数较大，说明其它因素相同时，导体的长度越长，电阻越大。
（3）[3]编号为A 和 D 的两根电阻丝只有材料不同，用这两根电阻丝做实验可得导体的电阻跟材料有关。
A．家用导线选用铜质材料而不用铁质材料是因为铜的电阻比铁更小，故A符合题意；
B．通过电流较大的用电器要用较粗的导线是因为其它因素相同时，横截面积越大，导体的电阻越小，故B不符合题意；
C．特别重要的电器导线用昂贵的银来做是因为银的电阻比其它常见材料的电阻都要小，故C符合题意。
故选AC。
23．（1）6V；（2）0.9A
【详解】解：（1）当S1闭合， S2和S3断开时，两电阻串联，等效电路如图所示：
串联电路中电流处处相等，R1两端的电压为2V，电路中电流为
由欧姆定律得，R2两端的电压为
则电源电压为
（2）当S1断开， S2和S3闭合时，两电阻并联， 电流表测量干路电流，等效电路如图所示：
R1电流为
R2电流为
电流表示数为
答：（1）当S1闭合， S2和S3断开时， R1两端的电压为2V，电源电压6V；
（2）当S1断开， S2和S3闭合时，电流表的示数0.9A。
24． 灯L断路 灯L短路 将电压表并联在灯L的两端，闭合开关S，观察电压表示数，如下图所示：
电压表并联在灯L两端，闭合开关S，若电压表示数是6V，说明电压表两端为通路，则灯L断路，电压表相当于直接接到了电源两端；若电压表示数是0V，则灯L短路，相当于导线将电压表短路。
【详解】（1）[1][2]当闭合开关S后灯L亮，过了一段时间灯L熄灭，则灯L断路或灯L短路均会导致这种现象。
（2）[3]将电压表并联在灯L的两端，闭合开关S，观察电压表示数，如下图所示：
（3）[4]电压表并联在灯L两端，闭合开关S，若电压表示数是6V，说明电压表两端为通路，则灯L断路，电压表相当于直接接到了电源两端；若电压表示数是0V，则灯L短路，相当于导线将电压表短路。
25．（1）；（2）；（3）见解析
【详解】解：（1）是定值电阻，当电压为时，电流为，所以电阻为。
（2）分析电路图可知，和滑动变阻器串联。当滑片位于最左端时，滑动变阻器阻值为0，此时电路中总电阻最小，电流达到最大，此时的电压即为电源电压，结合图像可知电源电压为；当滑片位于最右端，电路中电流最小为时，滑动变阻器的阻值最大，此时总电阻为，则滑动变阻器的最大阻值为
（3）闭合开关 S，滑动变阻器的滑片从右端移动到左端的整个过程中，滑动变阻器阻值变小，根据串联电路的分压规律，其两端电压是减少的，且电压为
由此可知，滑动变阻器的电压与电流成一次函数关系。因定值电阻与滑动变阻器两端电压之和等于电源电压不变，故当电路中电流最小为时，由串联电路的电压规律可知，此时滑动变阻器两端的电压最大为；当滑动变阻器接入电路中的阻值最小为零时，此时滑动变阻器两端电压为零，由欧姆定律可得，此时电路中的最大电流为
据此在图示的坐标系中，画出滑片整个移动过程中滑动变阻器的 U-I 关系图像，并标出端点的坐标，如下：
答：（1） 定值电阻 R 的阻值的表达式为；
（2） 滑动变阻器的最大阻值的表达式为；
（3）见解答。
答案第8页，共9页
答案第9页，共9页
