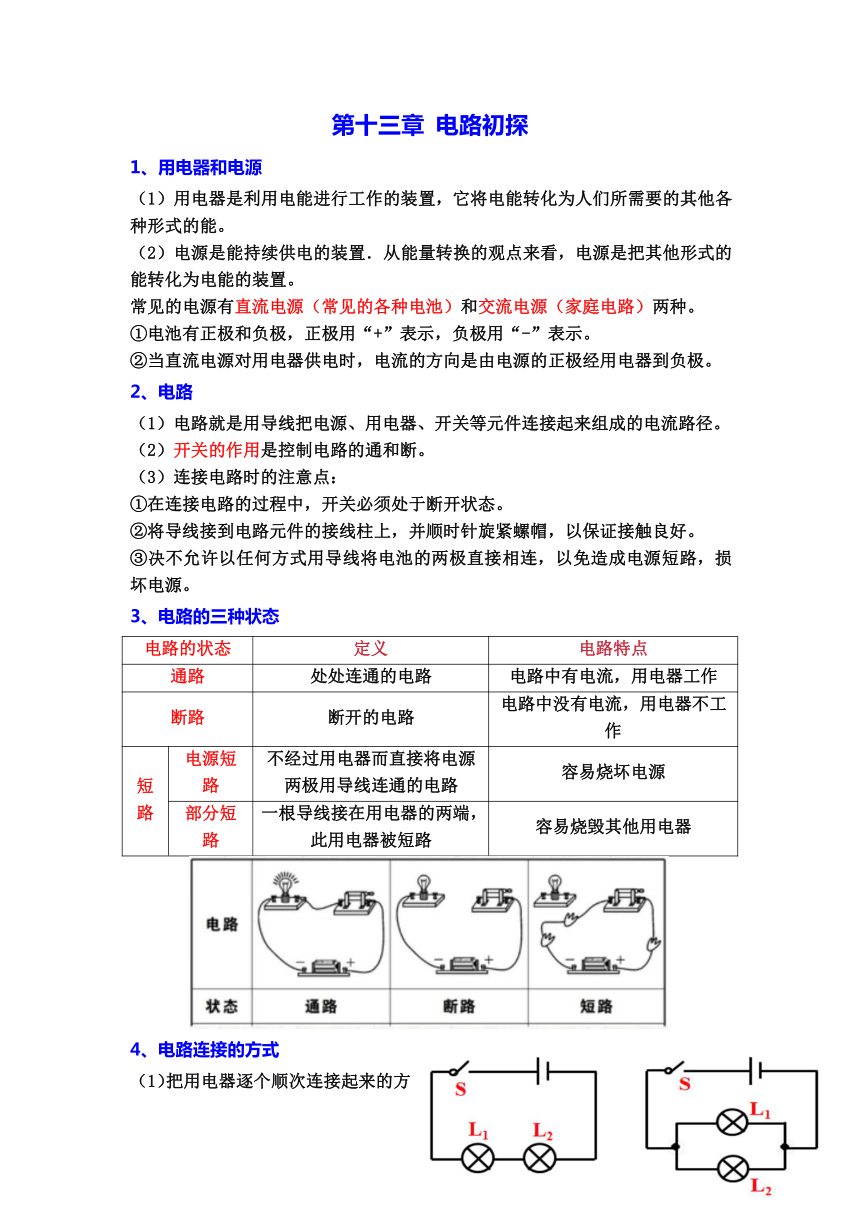

第十三章 电路初探
1、用电器和电源
（1）用电器是利用电能进行工作的装置，它将电能转化为人们所需要的其他各种形式的能。
（2）电源是能持续供电的装置．从能量转换的观点来看，电源是把其他形式的能转化为电能的装置。
常见的电源有直流电源（常见的各种电池）和交流电源（家庭电路）两种。
①电池有正极和负极，正极用“+”表示，负极用“-”表示。
②当直流电源对用电器供电时，电流的方向是由电源的正极经用电器到负极。
2、电路
（1）电路就是用导线把电源、用电器、开关等元件连接起来组成的电流路径。
（2）开关的作用是控制电路的通和断。
（3）连接电路时的注意点：
①在连接电路的过程中，开关必须处于断开状态。
②将导线接到电路元件的接线柱上，并顺时针旋紧螺帽，以保证接触良好。
③决不允许以任何方式用导线将电池的两极直接相连，以免造成电源短路，损坏电源。
3、电路的三种状态
电路的状态 定义 电路特点
通路 处处连通的电路 电路中有电流，用电器工作
断路 断开的电路 电路中没有电流，用电器不工作
短路 电源短路 不经过用电器而直接将电源两极用导线连通的电路 容易烧坏电源
部分短路 一根导线接在用电器的两端，此用电器被短路 容易烧毁其他用电器
4、电路连接的方式

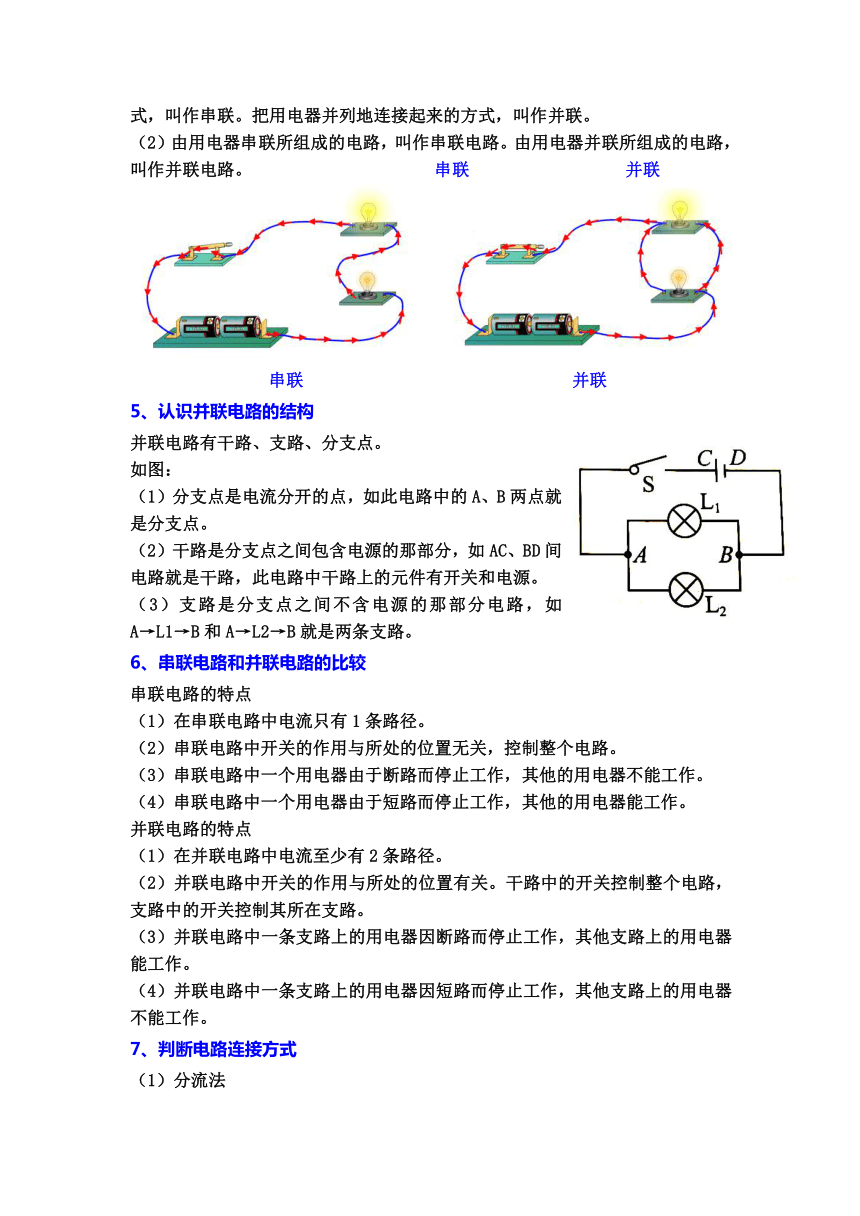

（1）把用电器逐个顺次连接起来的方式，叫作串联。把用电器并列地连接起来的方式，叫作并联。
（2）由用电器串联所组成的电路，叫作串联电路。由用电器并联所组成的电路，叫作并联电路。 串联 并联
串联 并联
5、认识并联电路的结构
并联电路有干路、支路、分支点。
如图：
（1）分支点是电流分开的点，如此电路中的A、B两点就是分支点。
（2）干路是分支点之间包含电源的那部分，如AC、BD间电路就是干路，此电路中干路上的元件有开关和电源。
（3）支路是分支点之间不含电源的那部分电路，如A→L1→B和A→L2→B就是两条支路。
6、串联电路和并联电路的比较
串联电路的特点
（1）在串联电路中电流只有1条路径。
（2）串联电路中开关的作用与所处的位置无关，控制整个电路。
（3）串联电路中一个用电器由于断路而停止工作，其他的用电器不能工作。
（4）串联电路中一个用电器由于短路而停止工作，其他的用电器能工作。
并联电路的特点
（1）在并联电路中电流至少有2条路径。
（2）并联电路中开关的作用与所处的位置有关。干路中的开关控制整个电路，支路中的开关控制其所在支路。
（3）并联电路中一条支路上的用电器因断路而停止工作，其他支路上的用电器能工作。
（4）并联电路中一条支路上的用电器因短路而停止工作，其他支路上的用电器不能工作。
7、判断电路连接方式
（1）分流法
若电流只有唯一路径，则串联。若电流分流有多条路径，则并联。

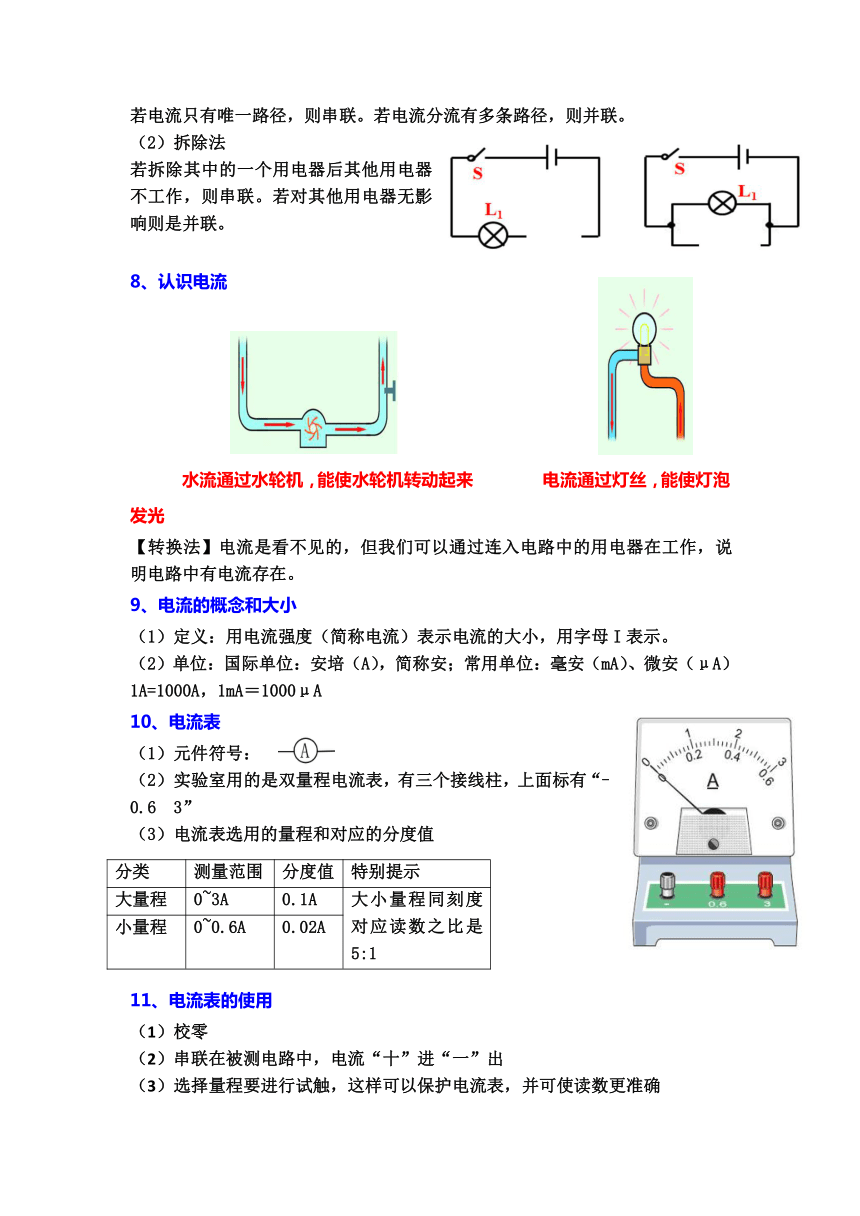

（2）拆除法
若拆除其中的一个用电器后其他用电器不工作，则串联。若对其他用电器无影响则是并联。
8、认识电流
水流通过水轮机，能使水轮机转动起来 电流通过灯丝，能使灯泡发光
【转换法】电流是看不见的，但我们可以通过连入电路中的用电器在工作，说明电路中有电流存在。
9、电流的概念和大小
（1）定义：用电流强度（简称电流）表示电流的大小，用字母I表示。
（2）单位：国际单位：安培（A），简称安；常用单位：毫安（mA）、微安（μA）
1A=1000A，1mA＝1000μA
10、电流表
元件符号：
实验室用的是双量程电流表，有三个接线柱，上面标有“- 0.6 3”
电流表选用的量程和对应的分度值
分类 测量范围 分度值 特别提示
大量程 0~3A 0.1A 大小量程同刻度对应读数之比是5:1
小量程 0~0.6A 0.02A
11、电流表的使用
校零
串联在被测电路中，电流“十”进“一”出
选择量程要进行试触，这样可以保护电流表，并可使读数更准确
绝不允许不经过用电器而把电流表直接接到电源的两极上，否则电源被短路，会烧坏电流表。（因为电流表在电路中相当于一根导线）
12、电流表异常情况的形成原因
（1）指针不转：某处断路
（2）指针反转：正、负接线柱接反
（3）指针正向偏转过大：量程偏小
（4）指针正向偏转过小：量程偏大
13、串、并联电路中的电流规律
认识电压
15、电路中形成电流的条件
（1）有电源提供电压；（2）电路是通路。
16、电压
（1）电压的作用
电压是形成电流的原因，电源是提供电压的装置。
（2）电压的符号
物理学中常用字母U 表示电压。
（3）电压的单位：国际单位：伏特（V）；常用单位：毫伏（mV） 、千伏（kV）
1 kV=1000 V 1 V＝1000 mV
常见的电压值
一节干电池 一节蓄电池 人体安全电压 家庭电路电压
1.5V 2V 不高于36V 220V
17、电压表
（1）元件符号：
（2）实验室用的是双量程电压表，有三个接线柱，上面标有“- 3 15”
（3）电压表选用的量程和对应的分度值
分类 测量范围 分度值 特别提示
大量程 0~15V 0.5V 大小量程同刻度对应读数之比是5:1
小量程 0~3V 0.1V
18、电压表的使用
（1）校零
（2）并联在测量对象两端
（3）“十”进“一”出
（4）可直接接在电源两极，测电源电压（电压表相当于“断路”）
（5）量程选择：“大→小”，用“试触”
19、电压表异常情况的形成原因
①指针不转：接线柱至电源间断路或电压表短路
②指针反转：正、负接线柱接反
③指针正向偏转过大：量程偏小或串联接入电路
④指针正向偏转过小：量程偏大
20、串、并联电路中的电压规律
