第五章 透镜及其应用
第三节 凸透镜成像的规律
学习目标
通过探究，知道凸透镜成像规律
2.
3. 运用凸透镜成像规律解决现实生活问题
1、
知道凸透镜所成像的正倒、大小、虚实与物距的关系

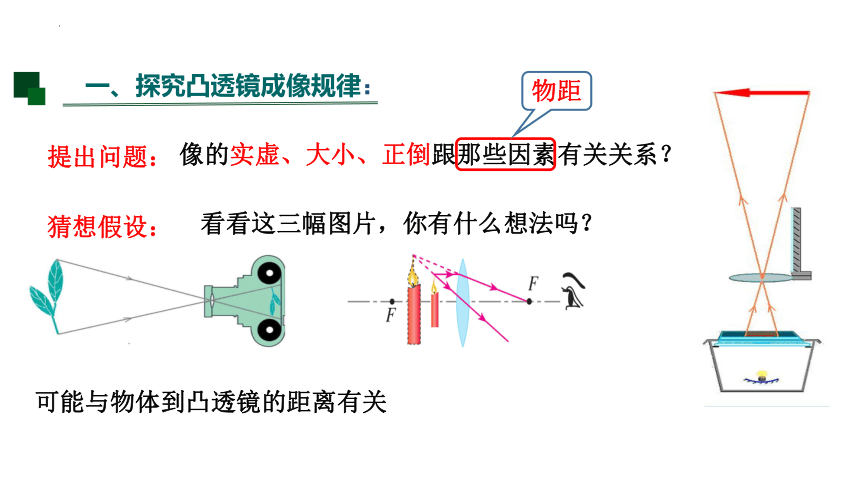

像的实虚、大小、正倒跟那些因素有关关系？
提出问题：
一、探究凸透镜成像规律：
猜想假设：
可能与物体到凸透镜的距离有关
物距
看看这三幅图片，你有什么想法吗？
一、探究凸透镜成像规律：
f
O
物体
F

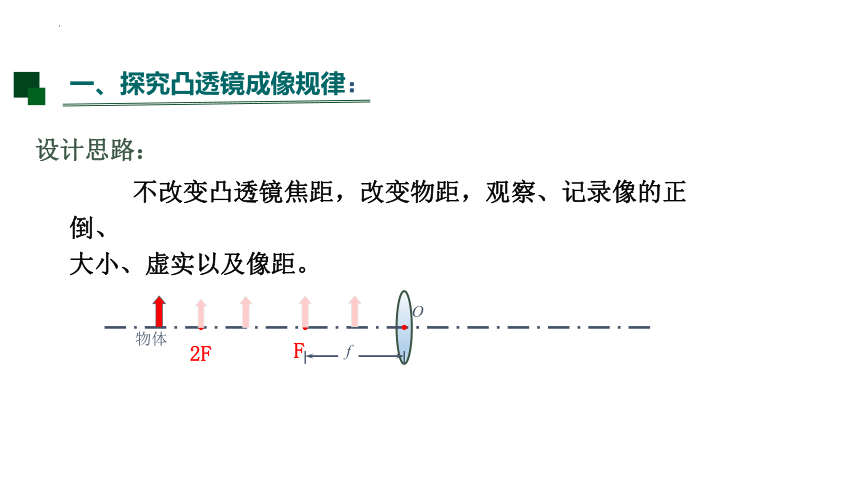

设计思路：
2F
不改变凸透镜焦距，改变物距，观察、记录像的正倒、
大小、虚实以及像距。
一、 探究凸透镜成像规律：

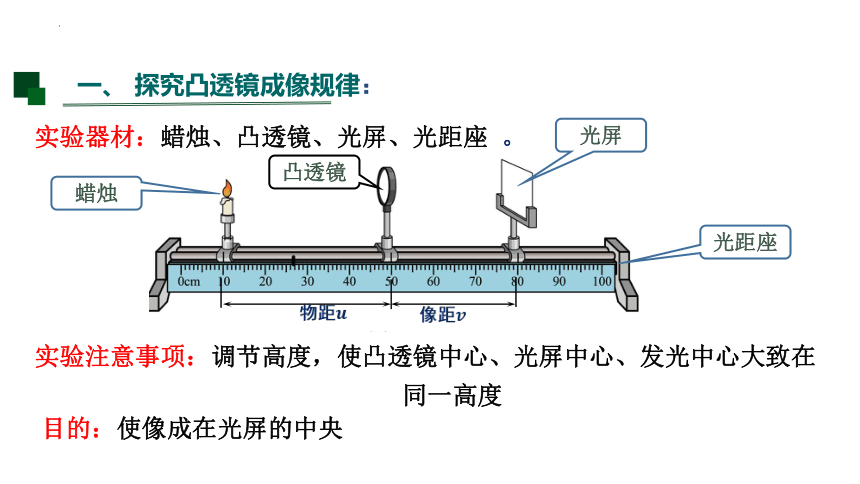

实验器材：蜡烛、凸透镜、光屏、光距座 。
光屏
凸透镜
蜡烛
光距座
物距
像距
实验注意事项：调节高度，使凸透镜中心、光屏中心、发光中心大致在
同一高度
目的：使像成在光屏的中央
一、探究凸透镜成像规律：
物距与焦距 的关系 像的性质 像距v
正倒 大小 虚实
u＞2f 倒立 缩小 实像 f＜v＜2f
u=2f 倒立 等大 实像 v=2f
f＜u＜2f 倒立 放大 实像 v＞2f
u=f 不成像
u＜f 正立 放大 虚像 无
应用
投影仪
照相机
放大镜
测焦距
探究凸透镜成像规律：

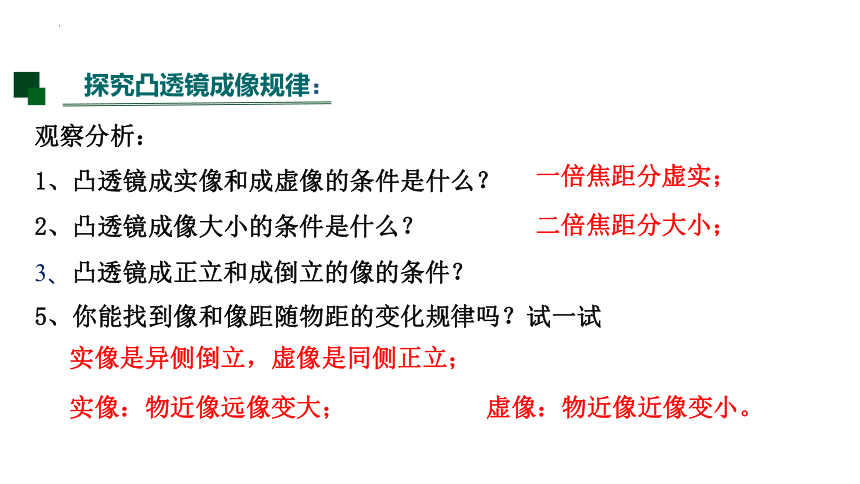

观察分析：
1、凸透镜成实像和成虚像的条件是什么？
2、凸透镜成像大小的条件是什么？
3、凸透镜成正立和成倒立的像的条件？
5、你能找到像和像距随物距的变化规律吗？试一试
一倍焦距分虚实；
二倍焦距分大小；
实像是异侧倒立，虚像是同侧正立；
实像：物近像远像变大； 虚像：物近像近像变小。
二、用作图法研究凸透镜成像规律
1、当u>2f时：
o
F
F
2F
2F
二、用作图法研究凸透镜成像规律
2、当u=2f时：
o
F
F
2F
2F
二、用作图法研究凸透镜成像规律
3、当fo
F
F
2F
2F
二、用作图法研究凸透镜成像规律
4、当u=f时：
o
F
F
2F
2F
二、用作图法研究凸透镜成像规律
3、当uo
F
F
2F
2F
当堂练习：
1、在做“凸透镜成像规律”的实验时,某同学在光具座上将蜡烛放置在凸透镜前,然后移动光屏,可他无论怎样移动光屏,都无法在光屏上观察到烛焰的像。请你分析发生这一现象可能原因。
A
D
B
C
F
2f
F
光屏
当堂练习：
2、当成实像时，如用手挡住透镜的上半部，猜一猜，光屏上的像可能有什么变化？
当堂练习：
3、小明在探究凸透镜成像规律时，保持凸透镜的位置不变，先后把蜡烛放在如图a、b、c、d四点，并分别调整光屏的位置。请回答下列问题：
（1）蜡烛在___点时，屏上的实像最大，像的性质是_______________；
（2）蜡烛在___点时，屏上的实像最小，像的性质是_______________；
（3）蜡烛在___点时，屏上没有像，此时像的性质是_______________；
（4）蜡烛放在2F点时，则此时像的性质是_______________。
c
倒立放大的实像
倒立缩小的实像
a
d
正立放大的实像
正立放大的虚像
当堂练习：
4、将物体放在凸透镜前16厘米处，在光屏上得到倒立缩小的像，则凸透镜的焦距可能是（ ）
Ａ、10cm Ｂ、7cm
Ｃ、8cm Ｄ、16cm
B
5、在“探究凸透镜成像的规律”的实验中，所用凸透镜焦距为10cm，当蜡烛从如图所示的A位置逐渐移到B位置的过程中，像距及其像的变化情况是（　　）
A．像距增大，像变大
B．像距减小，像变大
C．像距减小，像变小
D．像距增大，像变小
A
当堂练习：
