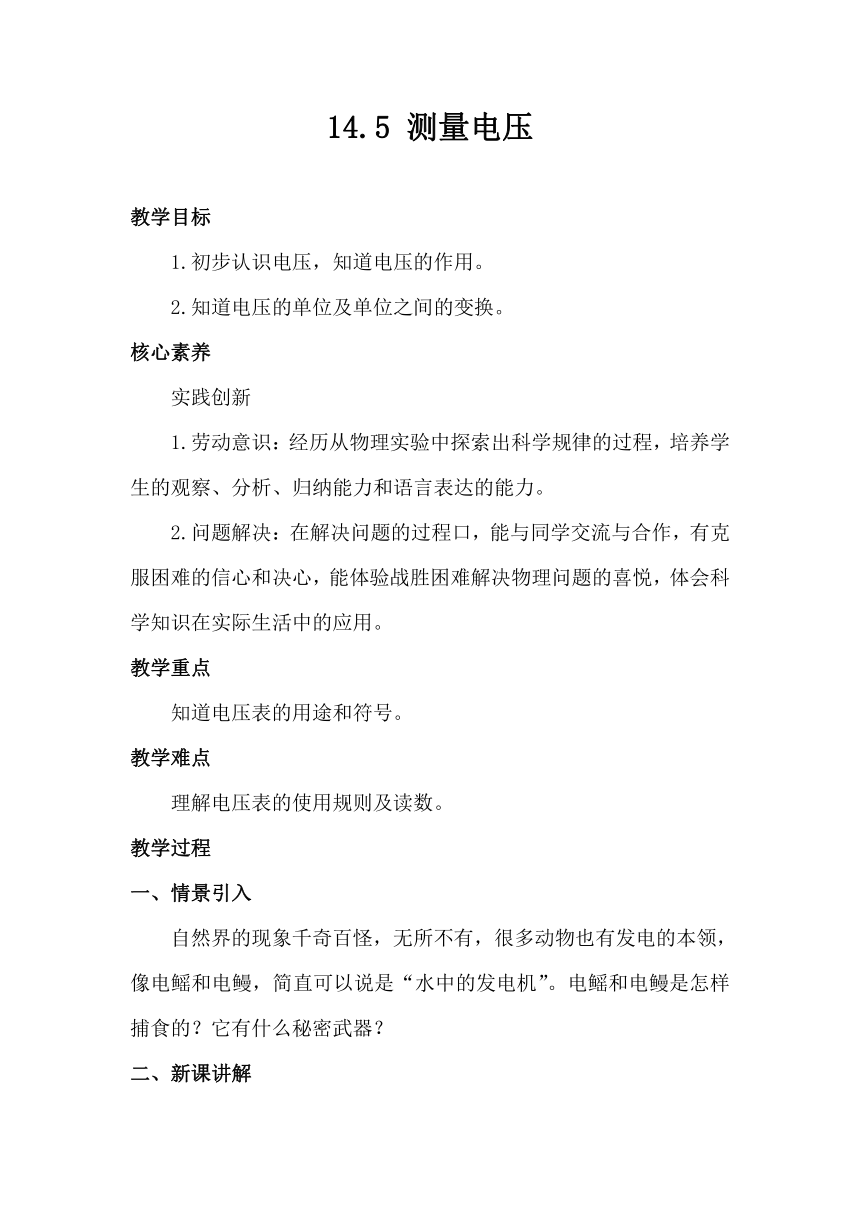

14.5 测量电压
教学目标
1.初步认识电压，知道电压的作用。
2.知道电压的单位及单位之间的变换。
核心素养
实践创新
1.劳动意识：经历从物理实验中探索出科学规律的过程，培养学生的观察、分析、归纳能力和语言表达的能力。
2.问题解决：在解决问题的过程口，能与同学交流与合作，有克服困难的信心和决心，能体验战胜困难解决物理问题的喜悦，体会科学知识在实际生活中的应用。
教学重点
知道电压表的用途和符号。
教学难点
理解电压表的使用规则及读数。
教学过程
一、情景引入
自然界的现象千奇百怪，无所不有，很多动物也有发电的本领，像电鳐和电鳗，简直可以说是“水中的发电机”。电鳐和电鳗是怎样捕食的？它有什么秘密武器？
二、新课讲解

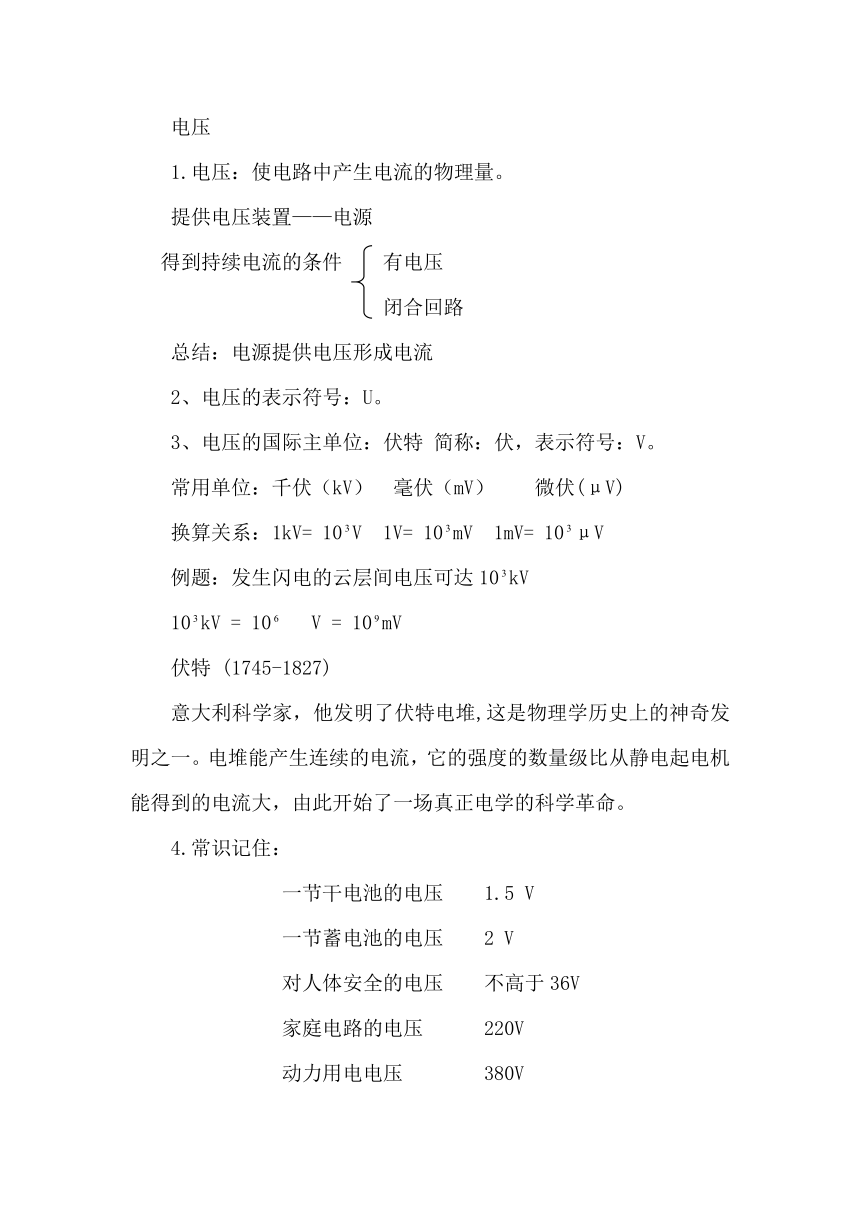

电压
1.电压：使电路中产生电流的物理量。
提供电压装置——电源
得到持续电流的条件 有电压
闭合回路
总结：电源提供电压形成电流
2、电压的表示符号：U。
3、电压的国际主单位：伏特 简称：伏，表示符号：V。
常用单位：千伏（kV） 毫伏（mV） 微伏(μV)
换算关系：1kV= 10V 1V= 10mV 1mV= 10μV
例题：发生闪电的云层间电压可达10kV
10kV = 10 V = 10mV
伏特 (1745-1827)
意大利科学家，他发明了伏特电堆,这是物理学历史上的神奇发明之一。电堆能产生连续的电流，它的强度的数量级比从静电起电机能得到的电流大，由此开始了一场真正电学的科学革命。
4.常识记住：
一节干电池的电压 1.5 V
一节蓄电池的电压 2 V
对人体安全的电压 不高于36V
家庭电路的电压 220V
动力用电电压 380V

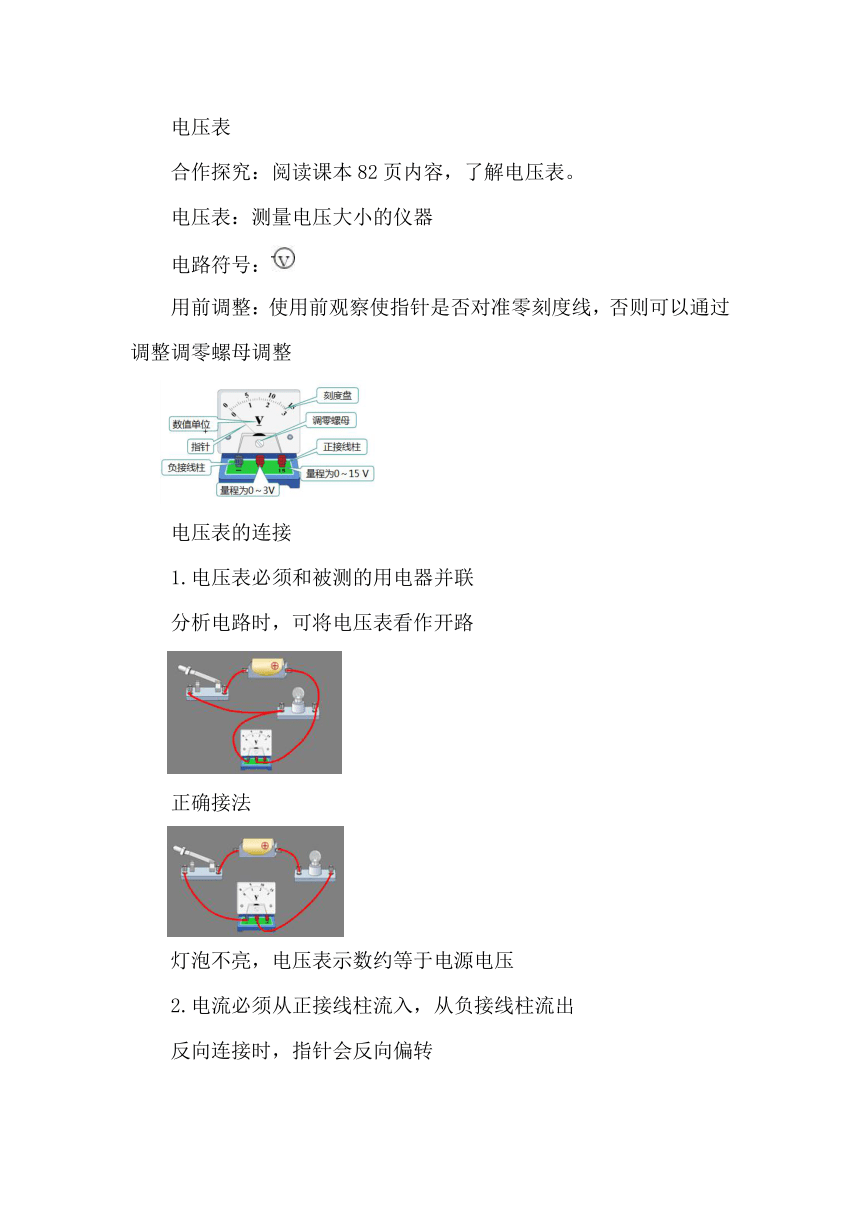

电压表
合作探究：阅读课本82页内容，了解电压表。
电压表：测量电压大小的仪器
电路符号：
用前调整：使用前观察使指针是否对准零刻度线，否则可以通过调整调零螺母调整
电压表的连接
1.电压表必须和被测的用电器并联
分析电路时，可将电压表看作开路

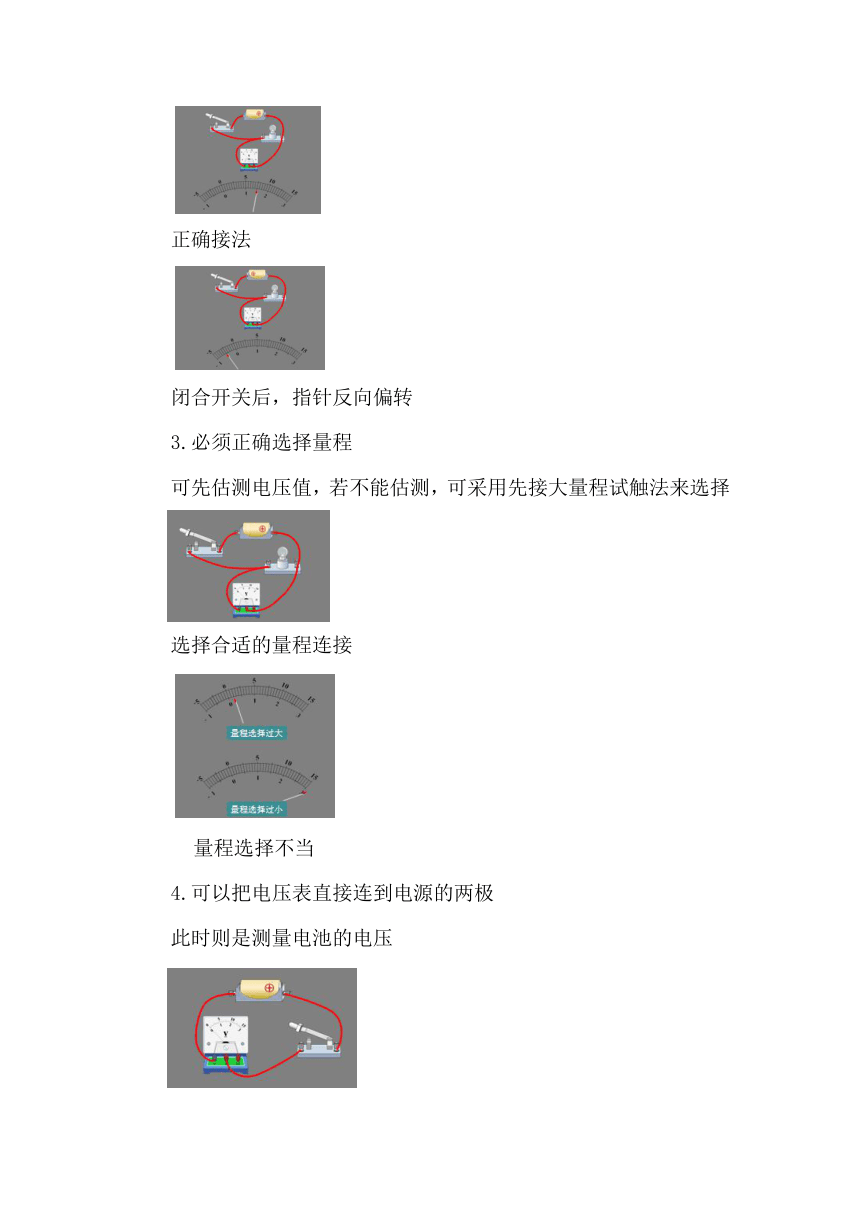

正确接法
灯泡不亮，电压表示数约等于电源电压
2.电流必须从正接线柱流入，从负接线柱流出
反向连接时，指针会反向偏转
正确接法
闭合开关后，指针反向偏转
3.必须正确选择量程
可先估测电压值，若不能估测，可采用先接大量程试触法来选择
选择合适的量程连接
量程选择不当
4.可以把电压表直接连到电源的两极
此时则是测量电池的电压
闭合开关后，测量电池的电压
问题解决
它们都可以“放电”，利用它来捕食和逃命。电鳐可以放出50安培的电流，电压达60—80伏，有海中“活电站”之称；电鳗尾部两侧的肌肉，是由有规则地排列着的6000—10000枚肌肉薄片组成，每枚肌肉薄片像一个小电池，只能产生150毫伏的电压，但近万个“小电池”串联起来，就可以产生很高的电压。
电压表的使用规则：
1、应让电流从电压表的“+”接线柱流入，从“—”接线柱流出。（“+”进“—”出）
（1）原因：“+”进“—”出时，指针才能向右正向偏转。
（2）若“+”“—”接线柱接反了，则指针反偏（①测不出U；②打弯指针）
（3）若导线与接线柱接触不良。则指针摇摆不定（左右晃动）。
2、被测电压不能超过电压表的量程
（1）原因：若超过量程，则①测不出U；②打弯指针；③烧坏电压表
（2）要求：连接前，先估算U值，再选量程：3V以下，选3V；3V——15V，选15V。
在不能估测电压时，可用“试触”法选量程
（1）先选较大量程试触
（2）闭合开关，观察指针偏转：
A.指针偏转角度太小，说明量程选大了；
B.指针偏转超出满刻度，说明量程选小了；
C.指针偏转角度较大，且没超出满刻度，说明量程选择适当。
D.指针不偏转，说明电压表被短路或被开路。
3、电压表应与被测用电器（电路）并联
（1）原因：电压表的电阻很大（相当于断开），若电压表与某个用电器（或某段电路）串联，就相当于把它们给断路了。
（2）接法：要测哪个用电器（或哪段电路）的电压，就把电压表两接线柱分别接在那个用电器（或那段电路）的两端。(表述时注意，只能说哪两点间的电压或哪个用电器两端的电压)
电压表的使用规则（与电流表作比较）
电流表 电压表
电路符号
所测物理量 电流 电压
连接方式 串联在电路中 并联在电路中
内阻 小-一根导线 大-断开的开关
量程 选择合适的量程
能否直接接在电源两极 不能 可以（测电源电压）
电压表的正确使用
1、电压表要并联在被测电路的两端；
2、电压表必须使电流从电压表的“+”接线柱流进，从“-”接线柱流出；
3、被测电压不要超过电压表的量程；（事先不能估测出电压大小，用试触法）
4、电压表可以直接连到电源的正、负极上，测出的示数是电源的电压。
注意：连接电压表之前指针要校零
怎样使用电压表
思考
为什么电压表要并联在待测电路两端？串联在电路中可以吗？
电压表阻值极大，串联时，电路中电流很微小。
电压表等效为断路
思考
如果把电压表串联在电路中会怎样？
S合上后，灯不亮，电流表无示数电压表有示数，且为电源电压。
试一试
用电压表测量L1两端的电压如何连线
用电压表测量L2两端的电压如何连线
电压表连接过程中经常出现的几种错误：
①电压表的正负接线柱接反了
②电压表的量程选择不当
③把电压表串联在电路中
三、课堂小结
串联电路电压规律：
串联电路总电压等于各串联部分电压之和。
U=U+U
并联电路电压规律：
并联电路总电压等于各支路电压。
U=U=U
