(共32张PPT)
多用电表-欧姆表
多用电表-欧姆表
欧姆表原理
欧姆表相关计算
多用电表使用步骤
多用电表读数
红黑表笔
欧姆表选档、调零

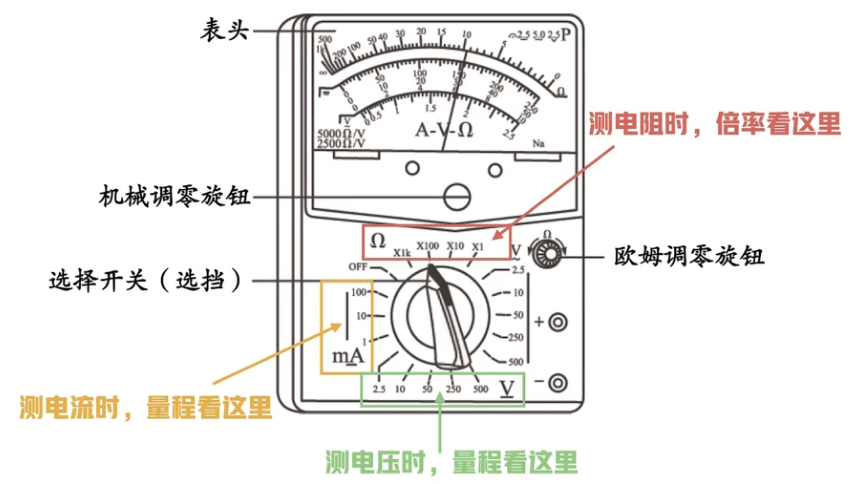

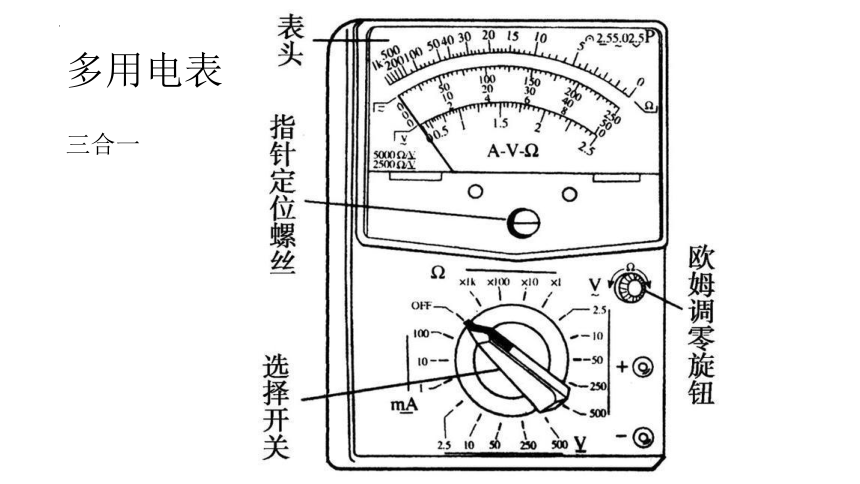

多用电表
三合一
欧姆表内部结构
①内部有电源：
其中
②电流和待测电阻一一对应：
③改表盘：把电流刻度改成电阻刻度
电流越大，待测电阻越小，欧姆表的表盘右边电阻数值小
④即当电流满偏时，待测电阻为0
此时（表笔短接）：
⑤既然为定值，为什么用滑动变阻器而不用定值电阻
因为电源内阻也会发生变化，这时表笔短接后不满偏了，所以每次使用之前先调一下滑动变阻器，保证每次都一样。（欧姆表的调零）

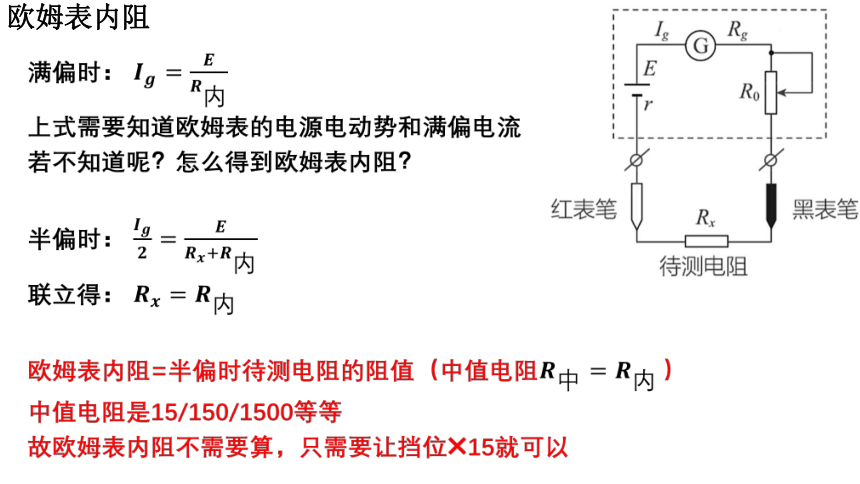

欧姆表内阻
满偏时：
上式需要知道欧姆表的电源电动势和满偏电流
若不知道呢？怎么得到欧姆表内阻？
半偏时：
联立得：
欧姆表内阻=半偏时待测电阻的阻值（中值电阻）
中值电阻是15/150/1500等等
故欧姆表内阻不需要算，只需要让挡位 15就可以

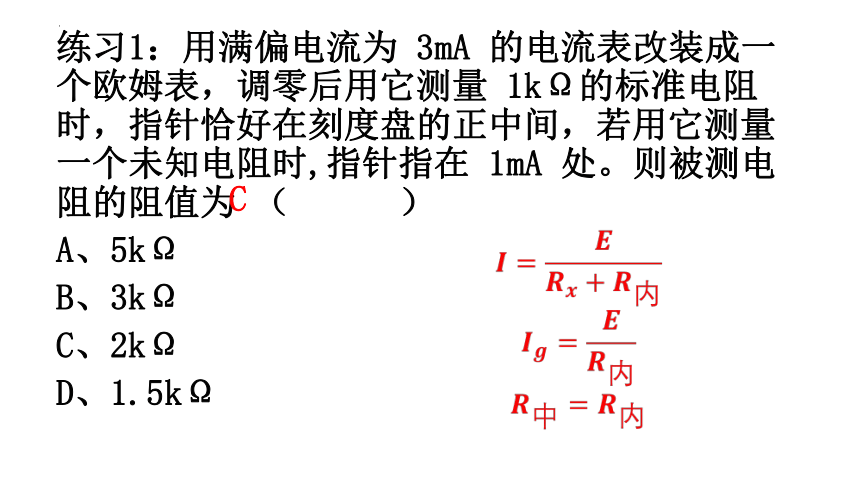

练习1：用满偏电流为 3mA 的电流表改装成一个欧姆表，调零后用它测量 1kΩ的标准电阻时，指针恰好在刻度盘的正中间，若用它测量一个未知电阻时,指针指在 1mA 处。则被测电阻的阻值为 （ ）
A、5kΩ
B、3kΩ
C、2kΩ
D、1.5kΩ
C

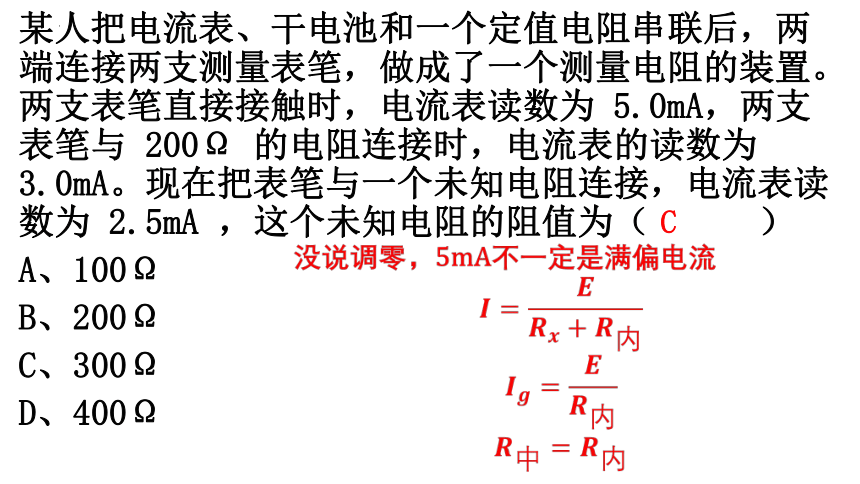

某人把电流表、干电池和一个定值电阻串联后，两端连接两支测量表笔，做成了一个测量电阻的装置。两支表笔直接接触时，电流表读数为 5.0mA，两支表笔与 200Ω 的电阻连接时，电流表的读数为 3.0mA。现在把表笔与一个未知电阻连接，电流表读数为 2.5mA ，这个未知电阻的阻值为（ ）
A、100Ω
B、200Ω
C、300Ω
D、400Ω
没说调零，5mA不一定是满偏电流
C

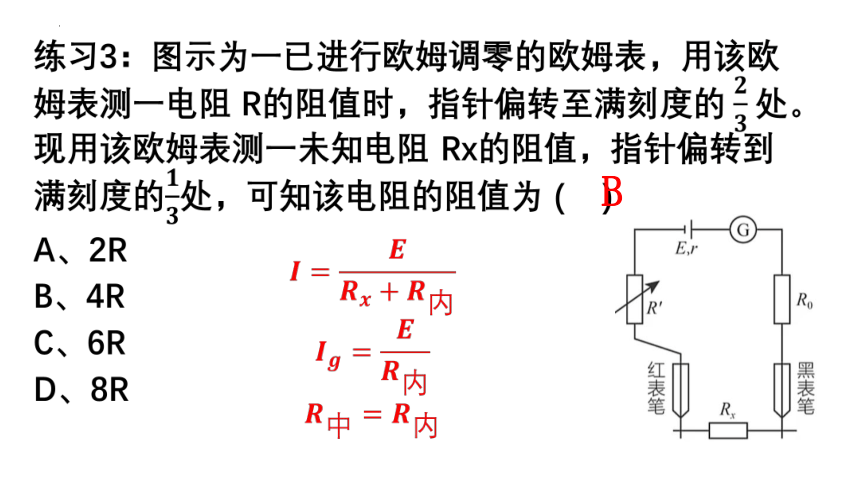

练习3：图示为一已进行欧姆调零的欧姆表，用该欧姆表测一电阻 R的阻值时，指针偏转至满刻度的处。现用该欧姆表测一未知电阻 Rx的阻值，指针偏转到满刻度的处，可知该电阻的阻值为 ( )
A、2R
B、4R
C、6R
D、8R
B

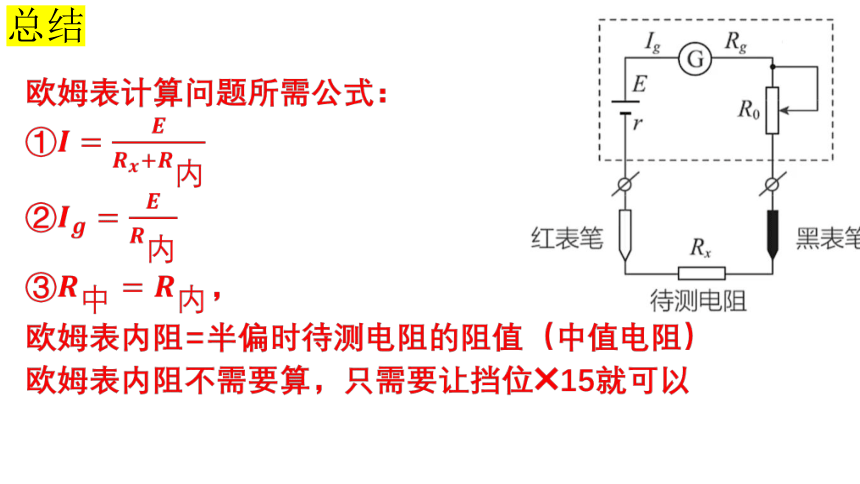

总结
欧姆表计算问题所需公式：
①
②
③，
欧姆表内阻=半偏时待测电阻的阻值（中值电阻）
欧姆表内阻不需要算，只需要让挡位 15就可以
多用电表-步骤

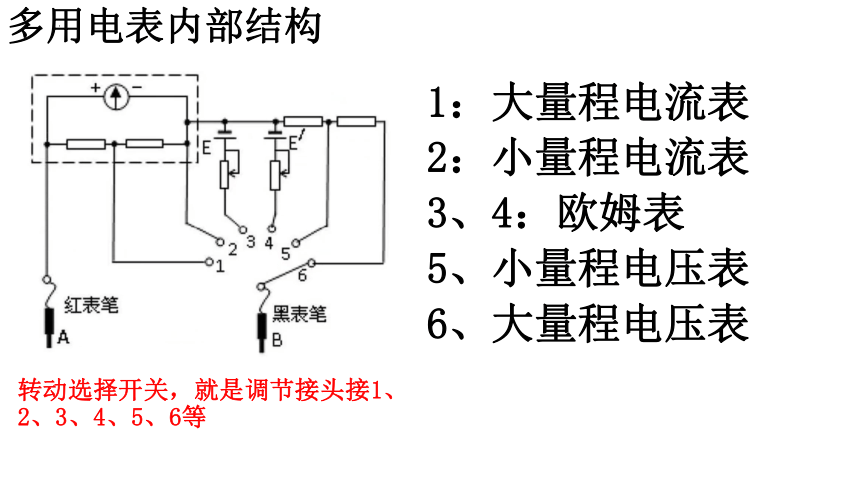

多用电表内部结构
1：大量程电流表
2：小量程电流表
3、4：欧姆表
5、小量程电压表
6、大量程电压表
转动选择开关，就是调节接头接1、2、3、4、5、6等
欧姆表使用步骤
第一步：机械调零
开始用多用电表，若指针不指零，则调节指针指到最左边
第二步：选档
要求：尽量让指针在中间
Rx=读数×倍率
用待测电阻除以15，看看最接近那个档
第三步：欧姆调零
红黑表笔短接，将指针调到最右
第四步：测量读数
表笔接待测电阻，读数
第五步：换挡（不是所有实验都要操作）
指针不指中间，需要选档，太偏左换大挡，太偏右换小挡（Rx=读数×倍率），换挡后需要重新调零！
第六步：调到OFF挡，或交流电压最大挡
调零总结
机械调零
不管测什么都要调
只在整个实验开始的时候调一次，如果本来指针在什么也不连的时候左侧指零，那就一次也不需要调
欧姆调零
只有测电阻需要
每次欧姆表换挡都要调一次
练习1：在使用多用电表测电阻时，一同学选用“×10Ω”挡，调整欧姆零点后测量一电阻的阻值，发现表针向右偏转幅度太大，为了把电阻值测得更准确些，下列判断和做法正确的是（ ）
A.换用“X1Ω”挡，直接测量
B.换用“X100Ω”挡，直接测量
C.换用“X1Ω”挡，重新调整欧姆零点后测量
D.换用“X100Ω”挡，重新调整欧姆零点后测量
C
练习2：欧姆表有“X1”、 “X10”、 “X100”、三个挡位，某同学使用欧表粗略测量一定值电阻的阻值，先把选择开关旋到“X10”挡位，测量时指针偏转角太小，接下来的测量过程正确的操作步骤的合理顺序____________(用字母代号填写)
A.测量结束后，将开关旋到“OFF”挡
B.将两表笔短接，调整“欧姆调零旋钮”,使指针指向“0Ω”
C.断开待测电阻，将选择开关旋到“X1”挡
D.断开待测电阻，将选择开关旋到“X100”挡
E.再接入待测电阻，将指针示数乘以倍率，即为待测电阻的阻值
D B E A
红表笔黑表笔
+接红，-接黑
红进黑出
练习3：如图所示为一简单欧姆表原理示意图，其中电流表 G的满偏电流Ig= 300μA 内阻Rg= 100Ω，可变电阻R的最大阻值为 10kΩ，电池的电动势E=1.5V，内阻r=0.5Ω，图中与接线柱A相连的表笔颜色应是________色。欧姆调零的实质是通过调节___________________使_____________时电路中的电流________，按正确使用方法测量电阻 Rx的阻值时，指针指在刻度盘的正中央，则Rx=________kΩ
红
滑动变阻器
表笔短接
满偏
5
多用电表读数-欧姆挡
①表盘刻度不均匀，估读没意义，要么整要么半（答案在某范围内）
②不同位置分度值不一样
③×倍率
练习4：小明同学用多用电表测量一未知电阻器的阻值。经过规范操作后，所选欧姆挡倍率及指针位置分别如图甲、乙所示，则此电阻器的阻值为_____________________Ω
1750（1700-1800）
练习5：（1）小明用多用电表测量一小段 2B 铅笔芯的电阻R，正确的操作顺序是_________________(填字母);
A.把选择开关旋转到交流电压最高档
B.调节欧姆调零旋钮使指针指到欧姆零点
C.把红、黑表笔分别接在Rx两端，然后读数
D.把选择开关旋转到合适的档位，将红、黑表笔接触
E.“-”插孔，用螺丝刀调节指针定位螺丝
E.把红、黑表笔分别插入多用电表“+” “-”插孔，用螺丝刀调节指针定位螺丝使指针指 0
(2)小明正确操作后，多用电表的指针位置如图所示，则Rx=_______Ω
EDBCA
2.9
多用电表原理及读数
例　图(a)为某同学组装完成的简易多用电表的电路图.图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头 　的满偏电流为250 μA，
内阻为480 Ω.虚线方框内为换挡开关，A端和B端分别与两表笔相连.该多用电表有5个挡位，5个挡位为：直流电压1 V挡和5 V挡，直流电流1 mA挡和2.5 mA 挡，欧姆×100 Ω挡.
(1)图(a)中的A端与______(填“红”或“黑”)色表笔相连接.
黑
当B端与“3”连接时，内部电源与外部电路形成闭合回路，电流从A端流出，故A端与黑色表笔相连接.
(2)关于R6的使用，下列说法正确的是_____(填正确答案标号).
A.在使用多用电表之前，调整R6使电表指针指在表
　盘左端电流“0”位置
B.使用欧姆挡时，先将两表笔短接，调整R6使电表
　指针指在表盘右端电阻“0”位置
C.使用电流挡时，调整R6使电表指针尽可能指在表
　盘右端电流最大位置
B
在使用多用电表之前，调整表头指针定位螺丝使电表指针指在表盘左端电流“0”位置，选项A错误；
使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置，选项B正确；
使用电流挡时，电阻R6不在闭合电路中，调节无效，选项C错误.
(3)根据题给条件可得R1＋R2＝_______Ω，R4＝______Ω.
160
880
当B端与“4”连接时，表头与R1、R2组成的串联电路并联后再与R4串联，此时为量程1 V的电压挡，表头与R1、R2组成的串联电路并联后的总电阻为120 Ω，两端电压为0.12 V，则R4两端电压为0.88 V，由串联电路中电压与电阻成正比知：R4电阻为880 Ω.
(4)某次测量时该多用电表指针位置如图(b)所示.若此时B端是与“1”相连的，则多用电表读数为__________；若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为_________.(结果均保留3位有效数字)
1.47 mA
1.10 kΩ
2.94 V
若此时B端是与“1”连接的，多用电表作为直流电流表使用，量程为2.5 mA，读数为1.47 mA.
若此时B端是与“3”连接的，多用电表作为欧姆表使用，读数为11×100 Ω＝1.10 kΩ.
若此时B端是与“5”连接的，多用电表作为直流电压表使用，量程为5 V，读数为2.94 V.
第一步：机械调零
开始用多用电表，若指针不指零，则调节机械调零旋钮，让指针左边指零
第二步：选档
要求：尽量让指针在中间Rx=读数×倍率
用待测电阻除以15，看看最接近那个档
第三步：欧姆调零
红黑表笔短接，将指针调到右边指零
第四步：测量、读数
表笔接待测电阻，读数
第五步：换挡（不是所有实验都要操作）
指针不指中间附近，需要选档，太偏左换大挡，太偏右换小挡（Rx=读数×倍率），换挡后需要重新调零！
第六步：调到OFF挡，或交流电压最大挡
多用电表读数-欧姆挡
①表盘刻度不均匀，估读没意义，要么整要么半（答案在某范围内）
②不同位置分度值不一样
③×倍率
1：大量程电流表
2：小量程电流表
3、4：欧姆表
5、小量程电压表
6、大量程电压表
多用电表步骤和读数
红黑表笔：
+接红，-接黑
红进黑出
