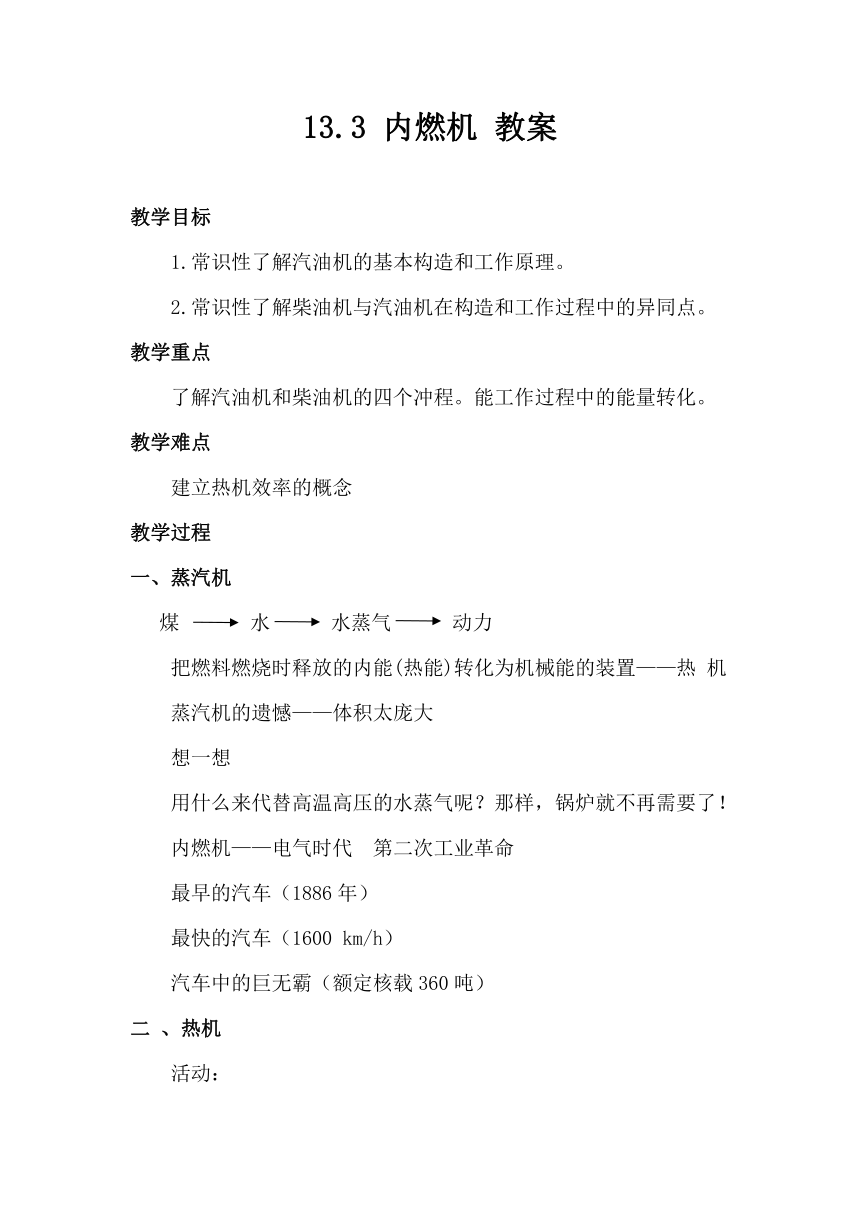

13.3 内燃机 教案
教学目标
1.常识性了解汽油机的基本构造和工作原理。
2.常识性了解柴油机与汽油机在构造和工作过程中的异同点。
教学重点
了解汽油机和柴油机的四个冲程。能工作过程中的能量转化。
教学难点
建立热机效率的概念
教学过程
一、蒸汽机
煤 水 水蒸气 动力
把燃料燃烧时释放的内能(热能)转化为机械能的装置——热 机
蒸汽机的遗憾——体积太庞大
想一想
用什么来代替高温高压的水蒸气呢？那样，锅炉就不再需要了！
内燃机——电气时代　第二次工业革命
最早的汽车（1886年）
最快的汽车（1600 km/h）
汽车中的巨无霸（额定核载360吨）
二 、热机
活动：

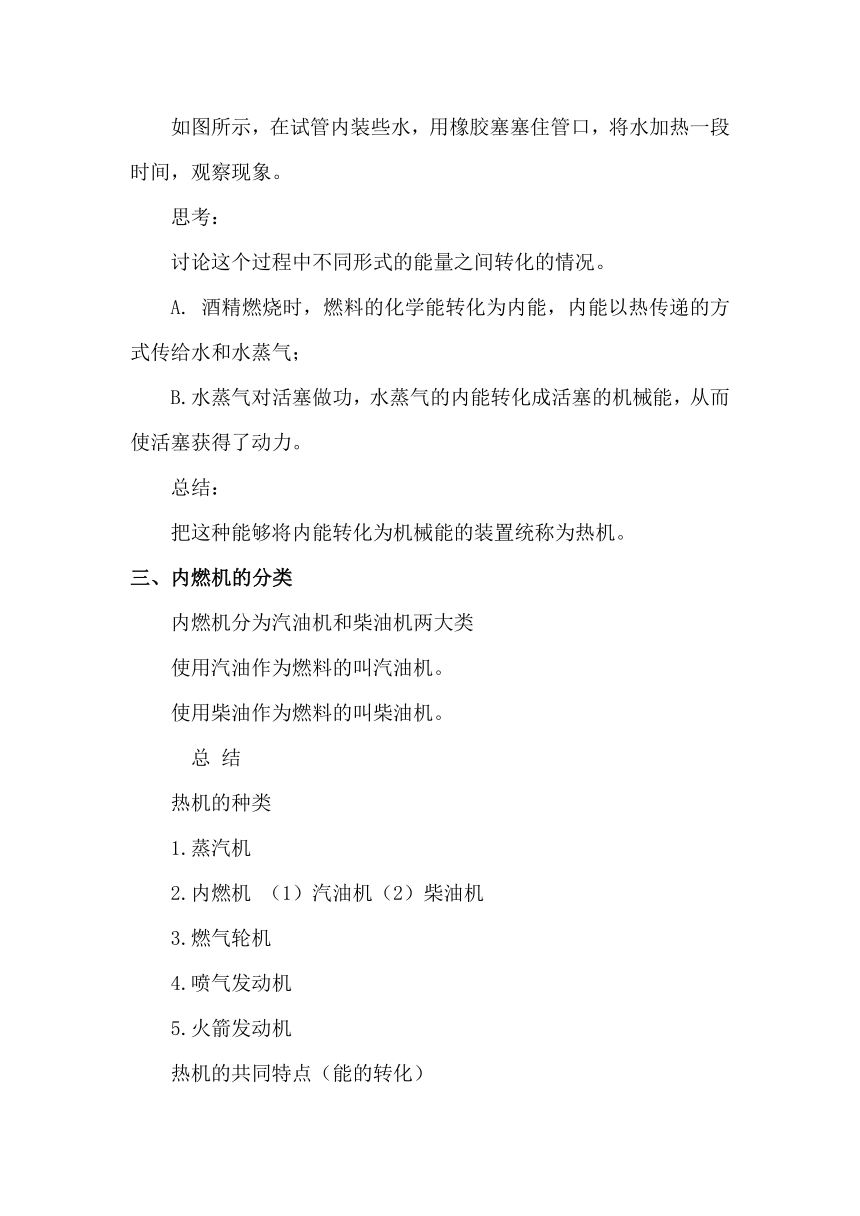

如图所示，在试管内装些水，用橡胶塞塞住管口，将水加热一段时间，观察现象。
思考：
讨论这个过程中不同形式的能量之间转化的情况。
A. 酒精燃烧时，燃料的化学能转化为内能，内能以热传递的方式传给水和水蒸气；
B.水蒸气对活塞做功，水蒸气的内能转化成活塞的机械能，从而使活塞获得了动力。
总结：
把这种能够将内能转化为机械能的装置统称为热机。
三、内燃机的分类
内燃机分为汽油机和柴油机两大类
使用汽油作为燃料的叫汽油机。
使用柴油作为燃料的叫柴油机。
总 结
热机的种类
1.蒸汽机
2.内燃机 （1）汽油机（2）柴油机
3.燃气轮机
4.喷气发动机
5.火箭发动机
热机的共同特点（能的转化）
燃料的化学能燃烧内能做功机械能
内燃机
内燃机的剖面图
1.燃料直接在发动机气缸内燃烧产生动力的热机，叫做内燃机。
2.内燃机分为汽油机和柴油机两大类，它们分别用汽油和柴油作为燃料。
四、汽油机
（1）四冲程汽油机的构造
（2）冲程
活塞在汽缸内往复运动时，从汽缸的一端运动到另一端的过程，叫做一个冲程。
（3）四冲程汽油机的工作过程
只有做功冲程是燃气对外做功，其他三个冲程都是辅助冲程，要靠安装在曲轴上的飞轮的惯性来完成。
想想议议：
汽油机和柴油机的工作过程有什么相同点，有什么不同点？
相同点
1．基本构造和主要部件的作用相似。
2 ．每个工件循环都经历四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程。
3 ．四个冲程中，只有做功冲程对外做功，其余三个冲程靠飞轮惯性完成。
4 ．一个工作冲程中，活塞往复两次，飞轮转动两周，做功一次。
不同点
1．构造不同：汽油机气缸顶有火花塞，而柴油机气缸顶部有喷油嘴。
2 ．燃料不同：汽油机的燃料是汽油，而柴油机的燃料是柴油。
3 ．吸气不同：汽油机吸进汽油和空气的混合气体，柴油机只吸进空气。
4 ．点火不同：汽油机属点燃式点火，柴油机属压燃式点火。
五、小结
一、内燃机
（一）定义：燃料在气缸内燃烧的热机。
（二）种类：汽油机、柴油机。
1.汽油机
1）定义：用汽油做燃料的内燃机。
2）构造：火花塞、进气门、排气门、活塞、气缸、连杆曲轴、飞轮
3）工作原理：四个冲程
4）点火方式：点燃式
2、柴油机
1）定义：用柴油做燃料的内燃机。
2）构造：喷油嘴、进气门、排气门、活塞、气缸、曲轴连杆、飞轮
3）工作原理：四个冲程
4）点火方式：压燃式
二、内燃机的应用
1、汽油机的应用
2、柴油机的应用
