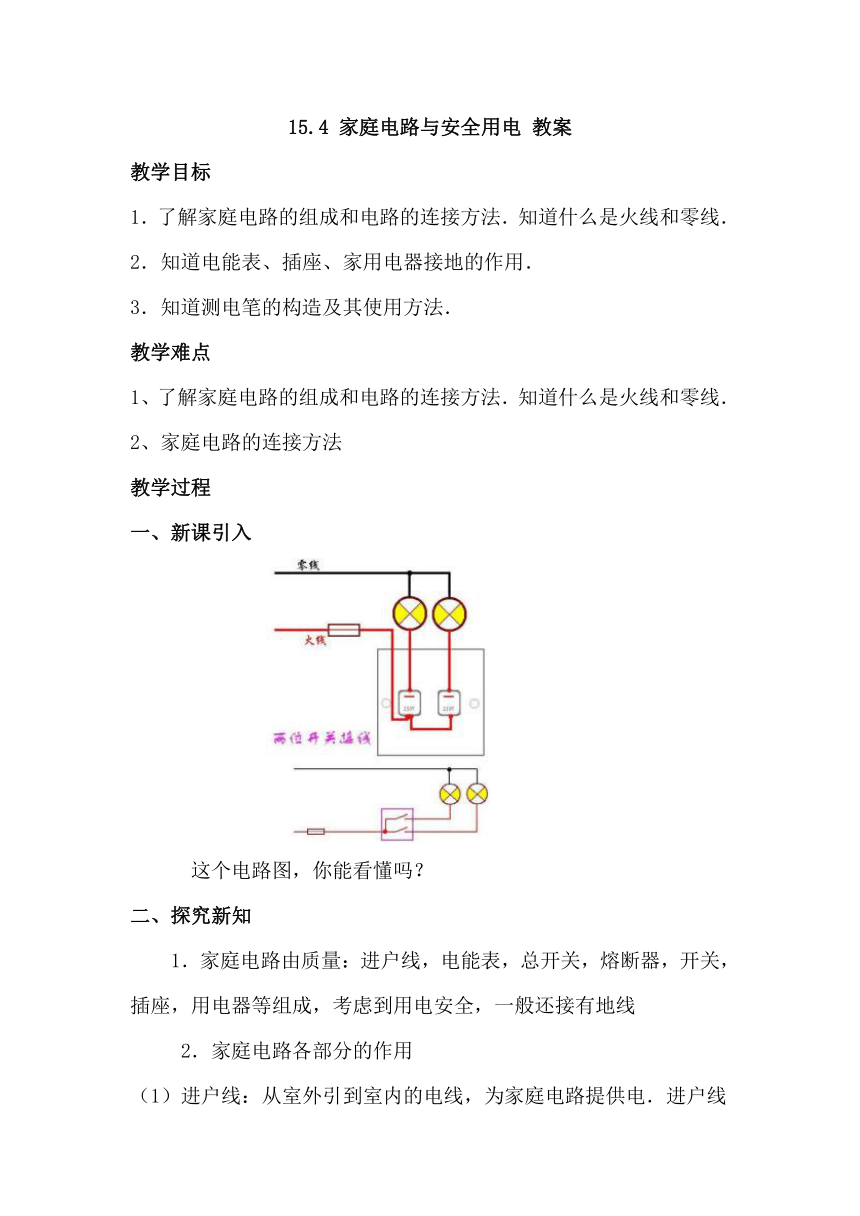

15.4 家庭电路与安全用电 教案
教学目标
1．了解家庭电路的组成和电路的连接方法．知道什么是火线和零线．
2．知道电能表、插座、家用电器接地的作用．
3．知道测电笔的构造及其使用方法．
教学难点
1、了解家庭电路的组成和电路的连接方法．知道什么是火线和零线．
2、家庭电路的连接方法
教学过程
一、新课引入
这个电路图，你能看懂吗？
二、探究新知
1．家庭电路由质量：进户线，电能表，总开关，熔断器，开关，
插座，用电器等组成，考虑到用电安全，一般还接有地线
2．家庭电路各部分的作用
（1）进户线：从室外引到室内的电线，为家庭电路提供电．进户线有两根电线，一根叫火线，另一根叫零线。
（2）电能表：用来量度用户消耗的电能的仪表．
（3）总开关：用来控制总电路的断开或闭合
（4）熔丝：俗称（保险丝），安装在熔断器（保险盒）里，是保护电路的装置．
（5）插座：有两孔插座和三孔插座，供插接电视机、洗衣机、电风扇和电冰箱等用电器．
三、合作探究
1．正常情况下，火线与零线之间有220V的电压；火线与地线之间也有220V的电压；零线和地线之间电压为0　 ．
2．家庭电路中各盏灯应并联，开关与它所控制的电灯应是　 串联，且电流从火线流进时必须先到开关，然后到电灯　 ．
白炽灯泡分螺口灯泡和卡口灯泡两种，对于螺口灯泡火线一定要接在中间，零线接金属螺旋
3．插座与电灯应是并联，保险盒和用电器应串联．
插座插口
1．两线插座的左孔接零（N）线，右孔接火（L）线。
2．三线插座的左孔接零（N）线，右孔接火（L）线，上孔接地（E）线．三线插头的上插脚与用电器的金属外壳连接，可以防止用电器漏电造成触电事故．
判断零线和火线
1.测电笔的结构笔尖、 绝缘外壳高电阻 、氖管、弹簧、笔尾。
2.测电笔的作用：用来辨别 火线和零线.
3.测电笔的使用方法：使用时手应该接笔尾，笔尖接触被测电线，如果氖管发光，表示接触的是火 线，否则是零线.
四、巩固练习
同学们做练习题
课堂小结
知识总结
