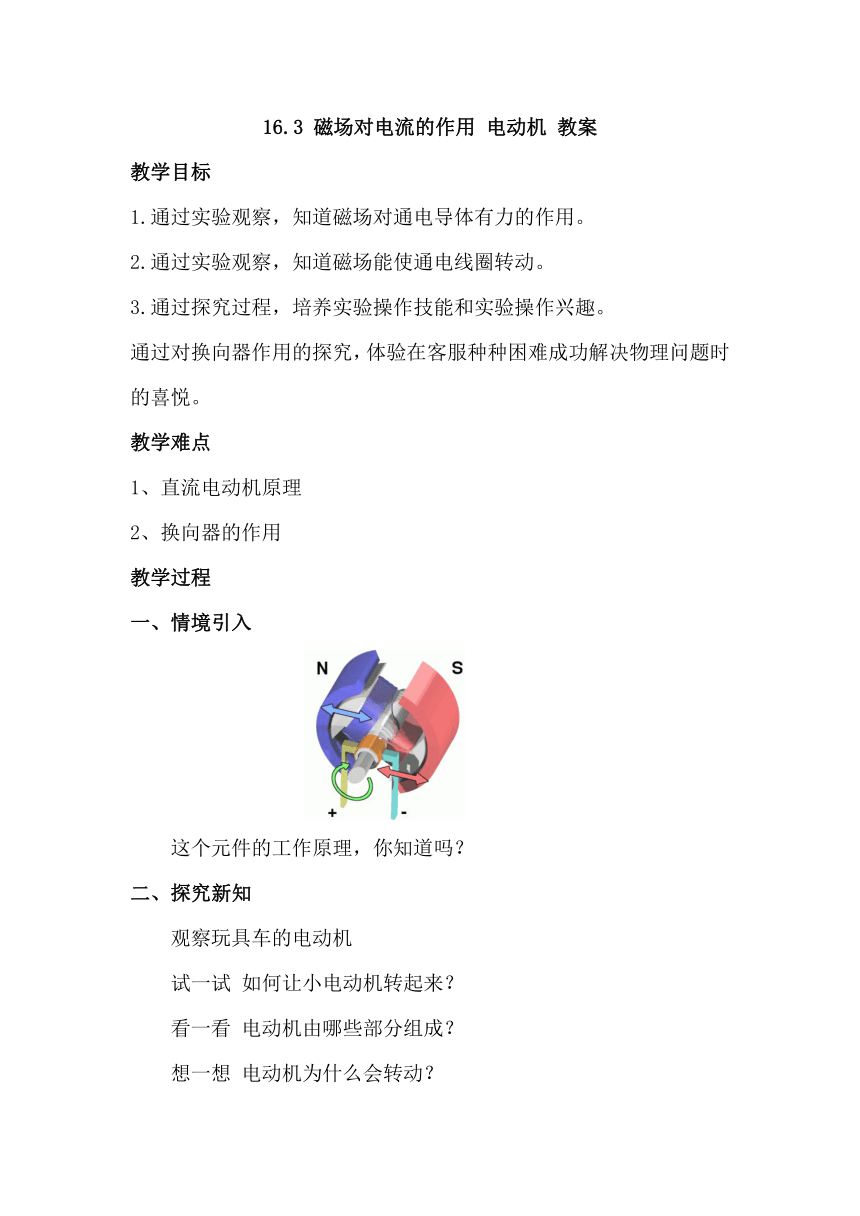

16.3 磁场对电流的作用 电动机 教案
教学目标
1.通过实验观察，知道磁场对通电导体有力的作用。
2.通过实验观察，知道磁场能使通电线圈转动。
3.通过探究过程，培养实验操作技能和实验操作兴趣。
通过对换向器作用的探究，体验在客服种种困难成功解决物理问题时的喜悦。
教学难点
1、直流电动机原理
2、换向器的作用
教学过程
一、情境引入
这个元件的工作原理，你知道吗？
二、探究新知
观察玩具车的电动机
试一试 如何让小电动机转起来？
看一看 电动机由哪些部分组成？
想一想 电动机为什么会转动？

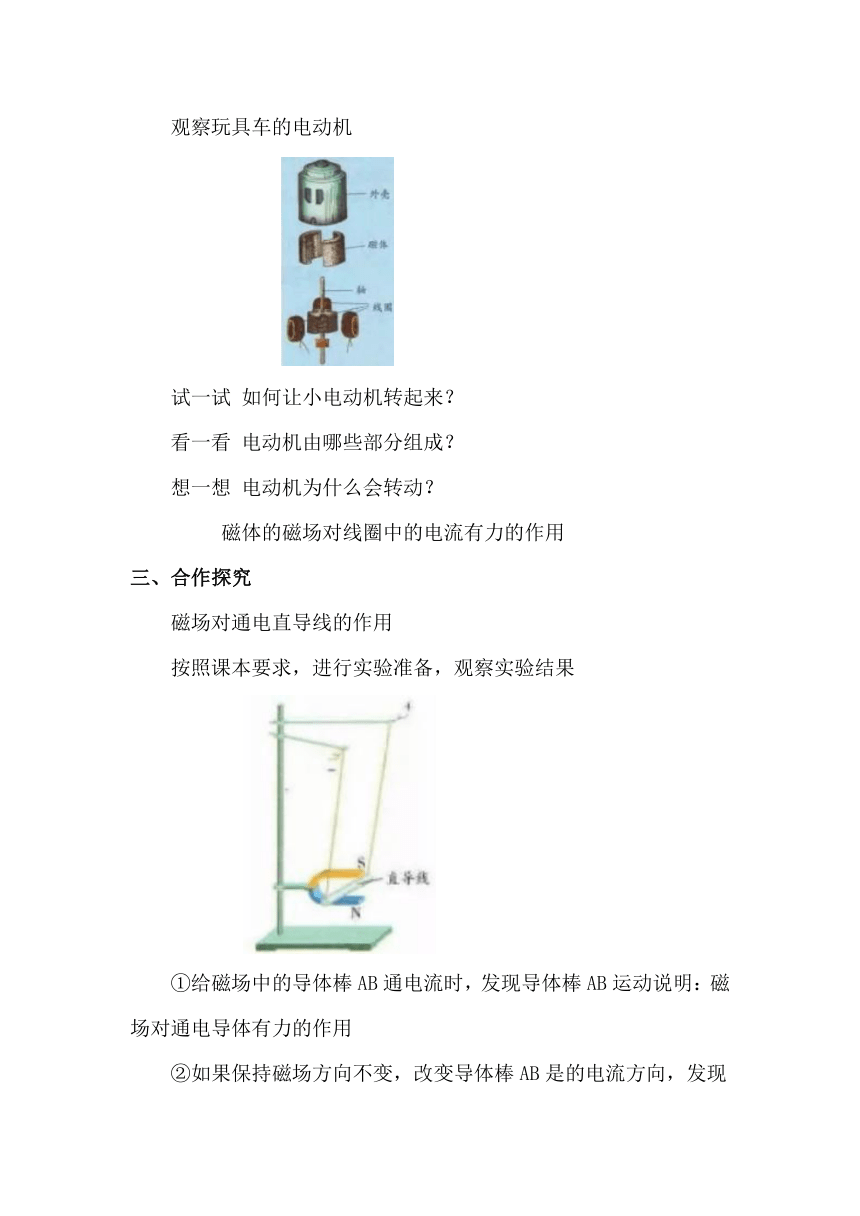

观察玩具车的电动机
试一试 如何让小电动机转起来？
看一看 电动机由哪些部分组成？
想一想 电动机为什么会转动？
磁体的磁场对线圈中的电流有力的作用
三、合作探究
磁场对通电直导线的作用
按照课本要求，进行实验准备，观察实验结果
①给磁场中的导体棒AB通电流时，发现导体棒AB运动说明：磁场对通电导体有力的作用
②如果保持磁场方向不变，改变导体棒AB是的电流方向，发现导体棒AB的运动方向与①中的相反。
说明： 磁场对通电导体的力的作用与电流方向有关
③如果保持导体棒AB中的电流方向不变，调换磁铁两极的位置(即改变磁场方向)，发现导体棒AB的运动方向与①中的相反，
这个现象说明：磁场对通电导体的力的作用方向和磁场方向有关
④如果撤去磁铁，则通电导体棒AB会不会发生运动？
答：不会
通电导体在磁场中要受到 力的作用；力的方向与电流方向和磁场方向有关.
磁场对通电直线圈的作用
实验装置：线圈两端的漆全部刮去
实验现象：通电线圈在磁场中因力的作用 要发生转动但当线圈稍微转过平衡位置后，反转最后 静止在平衡位置
平衡位置：通电线圈的平面与磁感线垂直时，线圈受到的磁场的作用力相互平衡
直流电动机
换向器作用：在线圈刚转过平衡位置 时，换向器能自动改变线圈中电流方向，从而使线圈继续转动
直流电动机是利用通电线圈在磁场中在磁场里受力而转动的原理制成的.
直流电动机的工作：利用磁场对电流的作用使线圈发生转动，同时利用换向器在线圈刚转过平衡位置时及时改变线圈中的电流方向
，使线圈持续转动。
能量的转化：直流电动机工作时，主要是把电能转化为机械能.
四、巩固练习
同学们做练习题
课堂小结
知识总结
