(共27张PPT)

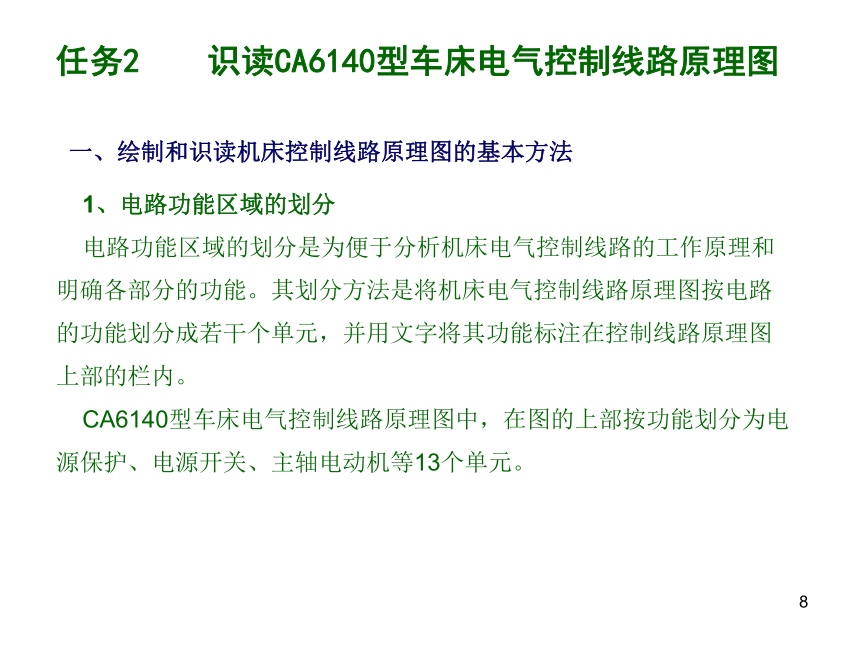

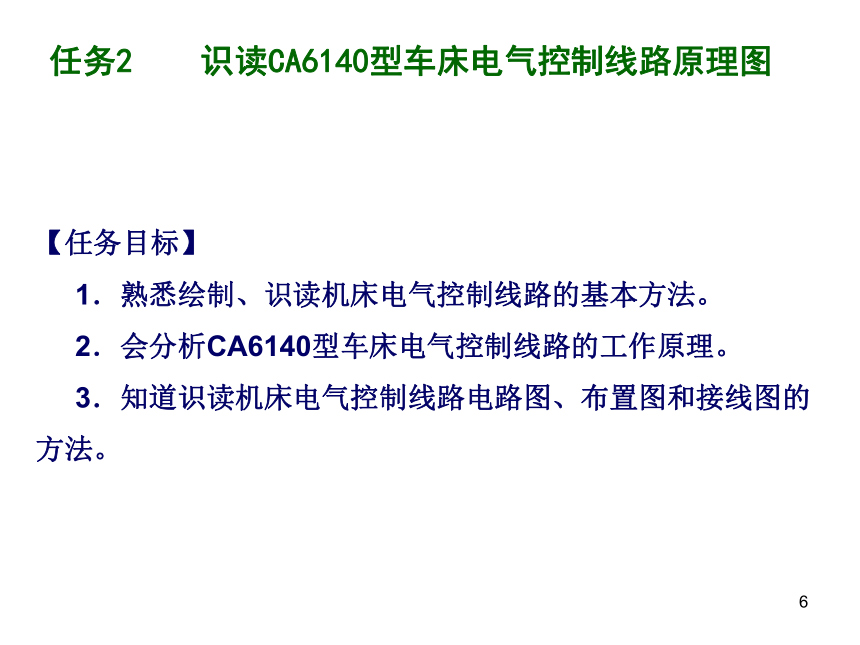

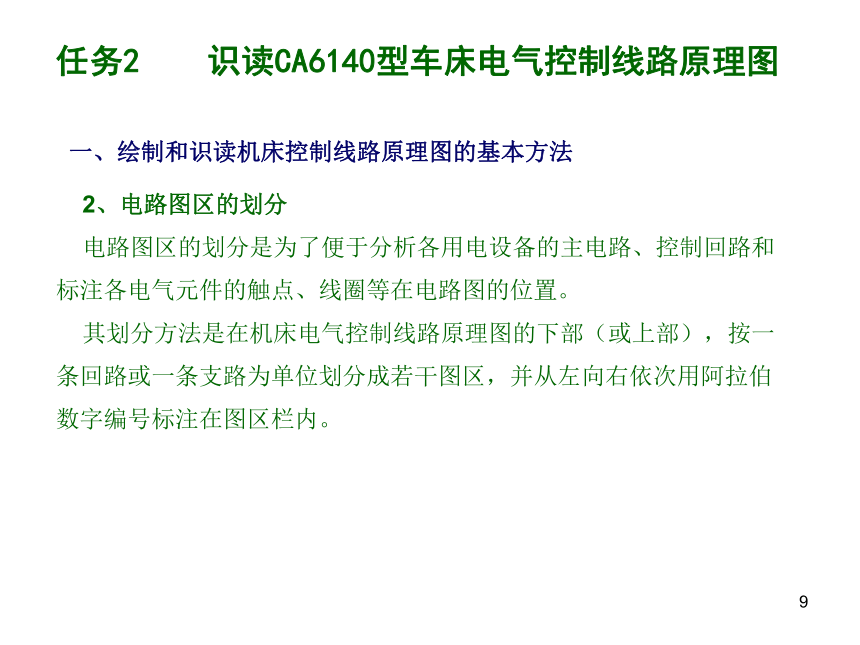

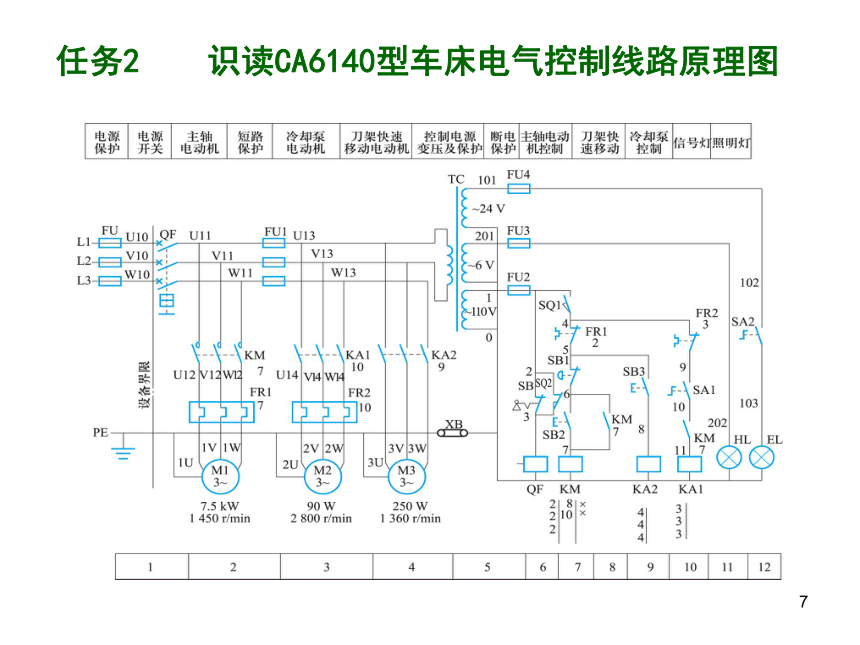

【项目目标】学完本项目后，你应当：■熟悉识读机床电气控制线路图的基本方法；■知道CA6140型车床的用途、主要结构、运动形式、电力拖动特点和控制要求；■会识读CA6140型车床电气控制线路原理图、布置图、接线图；■熟悉机床电气设备维修的一般要求和方法；■会维修CA6140型车床常见电气故障；■会完成工作记录、技术文件存档。项目9 CA6140型车床电气控制线路的维修某企业工作任务单 编号——0009维修任务维修0010号CA6140型车床派工日期年月日维修人员小张维修负责人小张完工日期年月日签收人 签收日期年月日故障现象操作员描述如下：主轴电动机M1不能启动工作内容1．与操作员联系，进一步了解0010号CA6140型车床故障情况。2．准备维修工具、仪表、器材和相关技术资料。3．观察故障现象，分析故障范围，查找故障点，实施故障维修，维修任务完成后，进行检验和通电试验，合格后交付操作员使用。4．将相关技术资料交付车间档案室归档保存。材料申领此项由维修负责人填写： 维修负责人：任务验收此项填写验收时设备的主要验收技术参数，由维修负责人填写： 维修负责人：车间负责人评价 负责人签字：年月日CA6140型车床车床是一种应用广泛的金属切削机床，可用于车削外圆、内圆、端面和加工螺纹、螺杆等，在装上钻头或铰刀等还可进行钻孔和铰孔等加工。车床的种类和型号很多，按其用途、结构可分为：仪表车床、卧式车床、单轴自动车床、多轴自动和半自动车床、转塔车床、立式车床、多刀半自动车床、专门化车床等。近年来，还出现了数控车床、车削加工中心等机电一体化的产品。项目分析CA6140型车床故障种类较多，其基本维修步骤和方法如下：（1）准备维修工具、仪表、器材、相关技术资料。（2）观察故障现象。（3）分析故障范围。（4）查找故障点(器件)。（5）实施故障维修。（6）通电试车。（7）交付验收，技术资料归档。项目分析【任务目标】1．熟悉绘制、识读机床电气控制线路的基本方法。2．会分析CA6140型车床电气控制线路的工作原理。3．知道识读机床电气控制线路电路图、布置图和接线图的方法。任务2识读CA6140型车床电气控制线路原理图任务2识读CA6140型车床电气控制线路原理图任务2识读CA6140型车床电气控制线路原理图一、绘制和识读机床控制线路原理图的基本方法1、电路功能区域的划分电路功能区域的划分是为便于分析机床电气控制线路的工作原理和明确各部分的功能。其划分方法是将机床电气控制线路原理图按电路的功能划分成若干个单元，并用文字将其功能标注在控制线路原理图上部的栏内。CA6140型车床电气控制线路原理图中，在图的上部按功能划分为电源保护、电源开关、主轴电动机等13个单元。任务2识读CA6140型车床电气控制线路原理图一、绘制和识读机床控制线路原理图的基本方法2、电路图区的划分电路图区的划分是为了便于分析各用电设备的主电路、控制回路和标注各电气元件的触点、线圈等在电路图的位置。其划分方法是在机床电气控制线路原理图的下部（或上部），按一条回路或一条支路为单位划分成若干图区，并从左向右依次用阿拉伯数字编号标注在图区栏内。任务2识读CA6140型车床电气控制线路原理图一、绘制和识读机床控制线路原理图的基本方法2、电路图区的划分CA6140型车床电气控制线路原理图中，共划分了12个图区。图区“1”对应CA6140型车床的电源保护电路；图区“2”对应CA6140型车床主轴电动机M1的主电路；图区“10”、“11”、“12”等分别对应冷却泵电动机M3的控制回路、信号灯回路和照明灯回路。这样可以在原理图中标明每个电气元件（部件）在图中所处的区域，以便迅速查找电气元件的触点、线圈等在原理图中的位置。任务2识读CA6140型车床电气控制线路原理图一、绘制和识读机床控制线路原理图的基本方法3、电气元件触点文字符号下方线圈图区号的标注在机床电气控制线路原理图中，对于接触器、中间继电器等电气元件，在它们的触点文字符号下方用数字标注线圈图区号，其目的是为了便于查找该电气元件线圈所在的图区号。CA6140型车床电气控制线路原理图中，在图区4中有“”，表示中间继电器KA2的线圈在“9”号图区。因此，只要看到某电气元件触点，就能迅速查找到该电气元件所对应线圈在图中的位置。任务2识读CA6140型车床电气控制线路原理图一、绘制和识读机床控制线路原理图的基本方法4、电气元件线圈下方标注该元件触点所处的图区在机床电气控制线路原理图中，电气元件线圈下方标注该元件触点所处的图区，其目的是为了便于分析该电气元件触点使用情况情况和所在图区。其标注方法是在原理图中，对于每个接触器，在其线圈下方画出两条竖直线，分成左、中、右三栏；对于每个继电器，在其线圈下方画出一条竖直线，分成左、右两栏。将受其线圈控制而动作的各个触点所处的图区号填入相应的栏内，对备而未用的触点，在相应的栏内用记号“×”标出或不标出任何符号。任务2识读CA6140型车床电气控制线路原理图接触器触点在控制线路原理图中位置的标注栏目左栏中栏右栏触点类型主触点所处图区号辅助动合触点所处图区号辅助动断触点所处图区号表示3对主触点均在“2”号图区表示一对辅助动合触点在“8”号图区，另一对动合触点在“10”号图区表示2对辅助动断触点均未用任务2识读CA6140型车床电气控制线路原理图继电器触点在控制线路原理图中位置的标注栏目左栏右栏触点类型动合触点所处图区号动断触点所处图区号表示3对动合触点均在“4”号图区表示动断触点均未用任务2识读CA6140型车床电气控制线路原理图二、CA6140型车床电气控制线路工作原理1、CA6140型车床主电路分析电源由钥匙开关SB控制，低压断路器QF作为车床的电源总开关，将SB插入钥匙开关后向右旋转，然后向上扳动断路器QF，使其触点闭合将三相电源引入。CA6140型车床电气控制线路中共有三台电动机：M1为主轴电动机，带动主轴旋转和刀架作进给运动；M2为冷却泵电动机，用以输送冷却液；M3为刀架快速移动电动机，用以拖动刀架快速移动。任务2识读CA6140型车床电气控制线路原理图二、CA6140型车床电气控制线路工作原理1、CA6140型车床主电路分析名称与代号作用控制电器过载保护电器短路保护电器主轴电动机M1带动主轴旋转、刀架进给运动交流接触器KM热继电器KH1低压断路器QF冷却泵电动机M2输送冷却液中间继电器KA1热继电器KH2熔断器FU1快速移动电动机M3带动刀架快速移动中间继电器KA2无熔断器FU1任务2识读CA6140型车床电气控制线路原理图二、CA6140型车床电气控制线路工作原理1、CA6140型车床控制电路分析车床的控制电路由控制变压器TC输出110V交流电压供电，由熔断器FU2作短路保护。任务2识读CA6140型车床电气控制线路原理图二、CA6140型车床电气控制线路工作原理1、CA6140型车床控制电路分析1、断电联锁保护钥匙开关SB和位置开关SQ2的动断触点（6区）并联后与断路器QF的线圈（6区）串联。在正常工作时SB和SQ2的动断触点是断开的，QF线圈不通电，断路器能合闸。任务2识读CA6140型车床电气控制线路原理图二、CA6140型车床电气控制线路工作原理1、CA6140型车床控制电路分析1、断电联锁保护打开配电壁龛门时，SQ2的动断触点闭合，QF线圈得电，断路器QF自动断开，切断整个控制线路的电源，达到安全保护的目的。在正常工作时，位置开关SQ1的动合触点（7区，2-4）闭合。打开床头传动皮带罩后，SQ1动合触点将断开，切断控制电路的电源，使三台电动机均不能工作，以确保人身和设备的安全。任务2识读CA6140型车床电气控制线路原理图二、CA6140型车床电气控制线路工作原理1、CA6140型车床控制电路分析2、主轴电动机M1的控制合上电源开关QF后，按下启动按钮SB2，接触器KM线圈（7区）得电，辅助动合触点（8区，6-7）闭合自锁，KM主触点闭合（2区），主轴电动机M1启动，同时另一个辅助动合触点（10区，10-11）闭合，为中间继电器KA1线圈（10区）得电作准备。按下停止按钮SB1，接触器KM线圈失电，主触点断开，主轴电动机M1停转。任务2识读CA6140型车床电气控制线路原理图二、CA6140型车床电气控制线路工作原理1、CA6140型车床控制电路分析2、主轴电动机M1的控制当主轴电动机M1在运行过程中出现过载时，热继电器FR动作，其动断触点(7区，4-5)断开，接触器KM线圈失电，其主触点分断将主轴电动机M1电源切断，防止主轴电动机M1因过载而发热烧毁。任务2识读CA6140型车床电气控制线路原理图二、CA6140型车床电气控制线路工作原理1、CA6140型车床控制电路分析3、冷却泵电动机M2的控制冷却泵电动机M2由中间继电器KA1控制。主轴电动机M1和冷却泵电动机M2采用控制电路顺序控制，只有当主轴电动机M1启动后，其辅助动合触点闭合（10区，10-11）后，旋转旋钮开关SB4，冷却泵电动机M2才能启动。当电动机M1停止或断开旋钮开关SB4时，冷却泵电动机M2自行停止。任务2识读CA6140型车床电气控制线路原理图二、CA6140型车床电气控制线路工作原理1、CA6140型车床控制电路分析4、刀架快速移动电动机M3的控制刀架快速移动电动机M3的启动是由安装在进给操作手柄顶端的按钮SB3控制，它与中间继电器KA2组成点动控制环节。刀架的前、后、左、右方向的改变，是由进给操作手柄配合机械装置来实现的。需要快速移动时，按下按钮SB3，KA2线圈（9区）得电吸合，电动机M3启动运转，刀架沿指定的方向快速移动。由于刀架快速移动电动机M3是短时间工作，故未设过载保护。任务2识读CA6140型车床电气控制线路原理图二、CA6140型车床电气控制线路工作原理1、CA6140型车床控制电路分析5、 CA6140型车床的照明、信号灯电路分析CA6140型车床的信号与照明灯电路由控制变压器TC的次级输出24V、6V的交流电压，作为车床低压照明灯和信号灯的电源。EL为车床的低压照明灯，由开关SA控制，照明灯EL的另一端必须接地，以防止照明变压器初级绕组和次级绕组之间发生短路时可能发生的触电事故，熔断器FU4是照明电路的短路保护电器。HL为电源信号灯，采用6V交流电压供电，指示灯HL亮表示控制电路有电。任务2识读CA6140型车床电气控制线路原理图三、CA6140型车床的电气元件布置图任务2识读CA6140型车床电气控制线路原理图四、CA6140型车床的接线图谢谢
