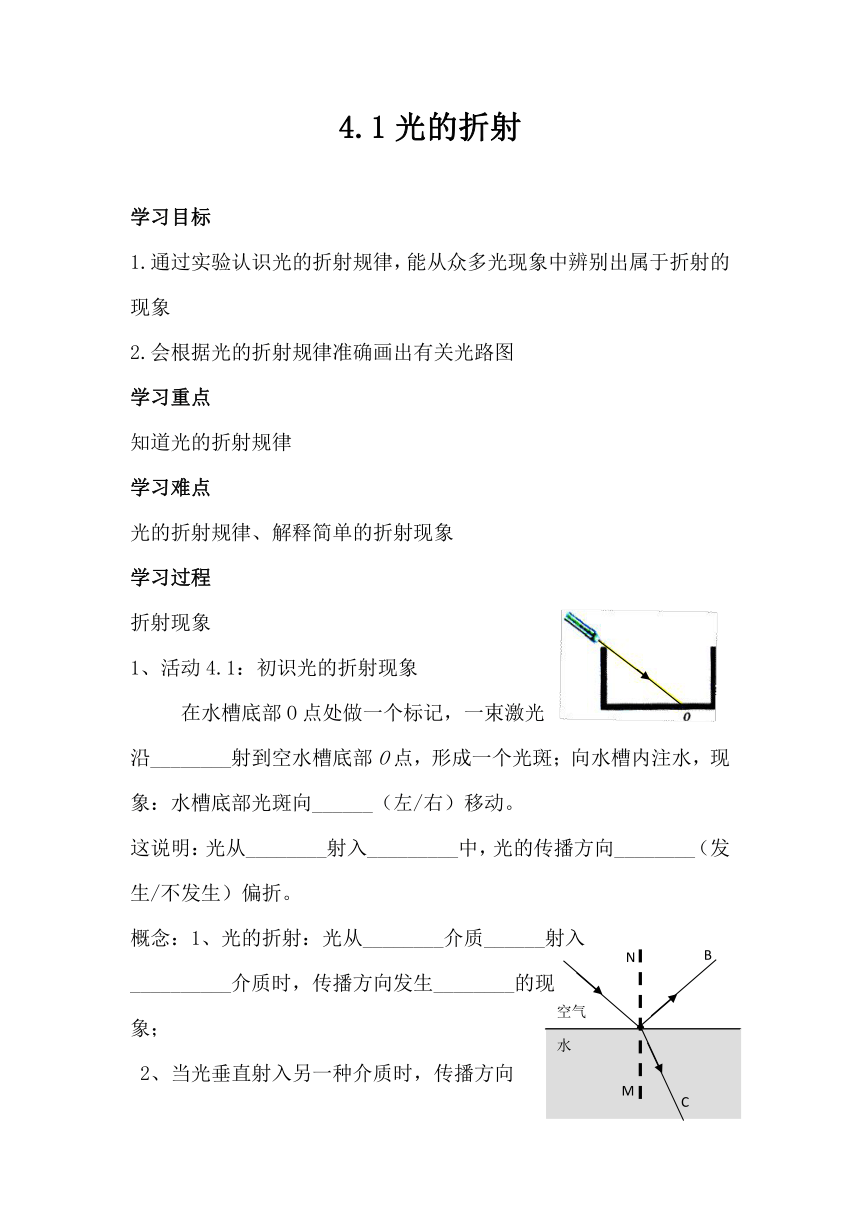

4.1光的折射
学习目标
1.通过实验认识光的折射规律，能从众多光现象中辨别出属于折射的现象
2.会根据光的折射规律准确画出有关光路图
学习重点
知道光的折射规律
学习难点
光的折射规律、解释简单的折射现象
学习过程
折射现象
1、活动4.1：初识光的折射现象
在水槽底部O点处做一个标记，一束激光沿________射到空水槽底部O点，形成一个光斑；向水槽内注水，现象：水槽底部光斑向______（左/右）移动。
这说明：光从________射入_________中，光的传播方向________（发生/不发生）偏折。
(
N
B
O
A
空气
水
C
M
)概念：1、光的折射：光从________介质______射入__________介质时，传播方向发生________的现象；
2、当光垂直射入另一种介质时，传播方向________；

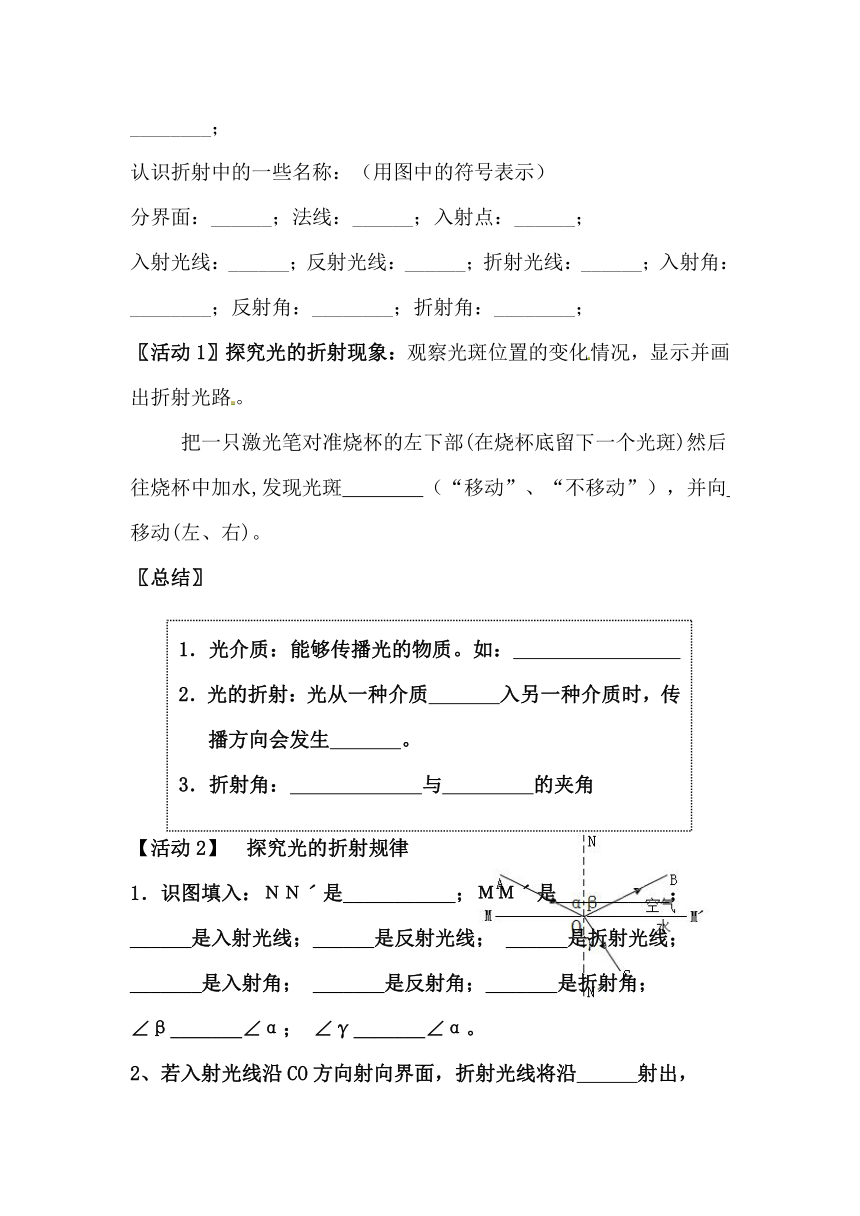

认识折射中的一些名称：（用图中的符号表示）
分界面：______；法线：______；入射点：______；
入射光线：______；反射光线：______；折射光线：______；入射角：________；反射角：________；折射角：________；
〖活动1〗探究光的折射现象：观察光斑位置的变化情况，显示并画出折射光路。
把一只激光笔对准烧杯的左下部(在烧杯底留下一个光斑)然后往烧杯中加水,发现光斑 （“移动”、“不移动”），并向 移动(左、右)。
〖总结〗
(
1．光介质：能够传播光的物质。如：
2．光的折射：光从一种介质
入另一种介质时，传播方向会发生
。
3．折射角：
与
的夹角
)
【活动2】 探究光的折射规律
1．识图填入：ΝΝˊ是___________；ΜΜˊ是___________；
______是入射光线；______是反射光线； ______是折射光线；
_______是入射角； _______是反射角；_______是折射角；
∠β_______∠α； ∠γ_______∠α。
2、若入射光线沿CO方向射向界面，折射光线将沿 射出，
这一现象说明 。
(
1、 当光从一种介质斜射入另一种介质时，
、
和
在同一平面内；
和
分别位于
两侧；
2、
增大时，
也随之增大。
3、光路具有
。
4、特例：当光线垂直入射时，传播方向
（四线合一），
折射角＝入射角＝反射角＝
)
〖总结〗
〖目标检测〗
1、完成光的折射光线大致方向，并标出∠α，∠β
2、画出图中入射光线或折射光线的大致传播方向．
3、在图中，画出光线AO穿过玻璃砖的大致传播方向．
4、一束光线从空气斜射向水面时，则 （ ）
A．只发生折射现象，折射角小于入射角
B．只发生折射现象，折射角大于入射角
C．同时发生反射和折射现象，折射角小于入射角
D．同时发生反射和折射现象，折射角大于入射角
5、如图所示，桶中装有水，在P点刚好能看见桶的B点，打开桶底的塞子，将水完全放掉，在P点刚好看见的是（ ）
A.A点 B.B点 C.C点 D.A点上方
6、如图所示的光路图中，能正确表示光从空气射入水中时发生的反射和折射现象的是 ( )
7、一束与水面成50°夹角的光线从水斜射入空气中，则折射角 （ ）
A．小于50° B．大于50° C．大于40° D．小于40°
8、当一束光线垂直射向某透明介质表面时，（ ）
A.入射角为0 ，反射角为0 ，折射光线垂直于入射光线
B.入射角为0 ，反射角为0 ，光的传播方向不改变
C.入射角为90 ，反射角为90 ，折射光线垂直于入射光线
D. 入射角为90 ，反射角为90 ，折射光线传播方向不改变
9、古诗词中有许多描述光学现象的诗句，如“潭清疑水浅”说的就是光的 现象；“池水映明月”说的就是光的 现象
10、小明到湖边游玩，他站在岸上看到了：①岸上的树，②水中的鱼，③空中的小鸟，④自己在水中的倒影 .在小明看到的景物中，属于光的反射形成的是 ，属于光的折射形成的是 (填序号)
