《高中物理实验》
测量
电阻丝的电阻率
目录
01
02
03
04
实验仪器及步骤
数据分析及处理
误差分析及讨论
实验目的及原理
05
实验的典型例题
目录
CONTENTS
PART 01
实验目的及原理

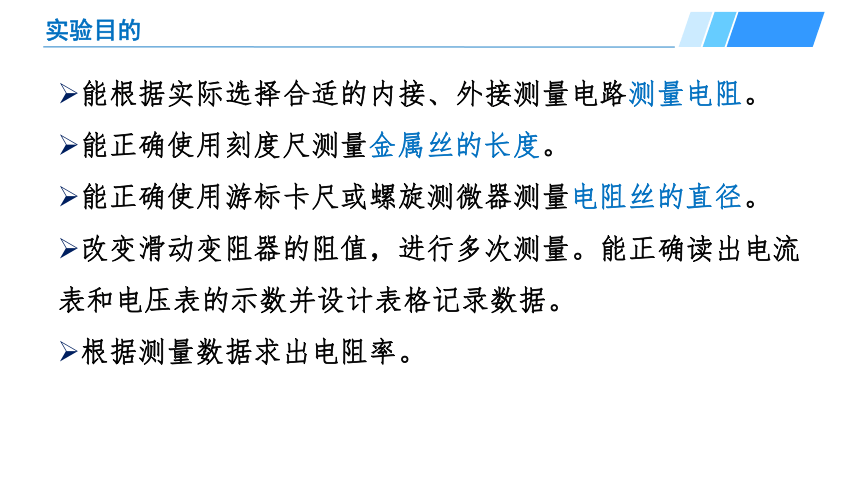

实验目的
能根据实际选择合适的内接、外接测量电路测量电阻。
能正确使用刻度尺测量金属丝的长度。
能正确使用游标卡尺或螺旋测微器测量电阻丝的直径。
改变滑动变阻器的阻值，进行多次测量。能正确读出电流表和电压表的示数并设计表格记录数据。
根据测量数据求出电阻率。

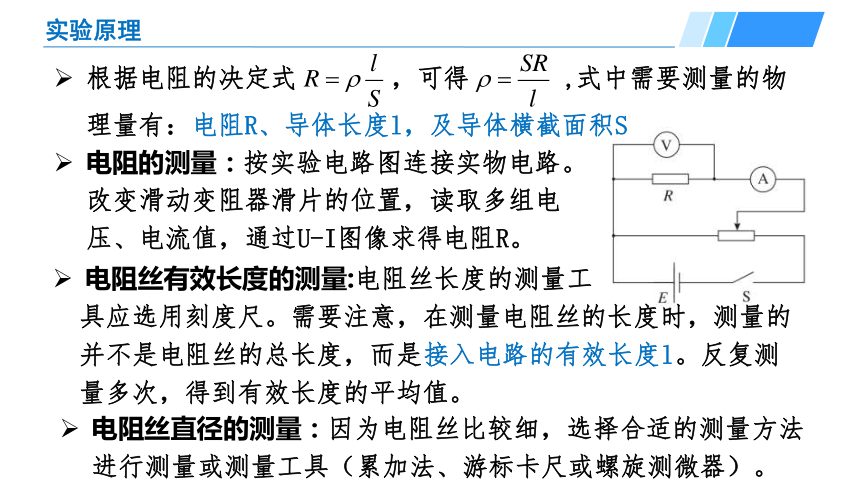

实验原理
根据电阻的决定式 ，可得 ,式中需要测量的物理量有：电阻R、导体长度l，及导体横截面积S
电阻的测量：按实验电路图连接实物电路。改变滑动变阻器滑片的位置，读取多组电压、电流值，通过U-I图像求得电阻R。
电阻丝有效长度的测量:电阻丝长度的测量工
具应选用刻度尺。需要注意，在测量电阻丝的长度时，测量的
并不是电阻丝的总长度，而是接入电路的有效长度l。反复测
量多次，得到有效长度的平均值。
电阻丝直径的测量：因为电阻丝比较细，选择合适的测量方法进行测量或测量工具（累加法、游标卡尺或螺旋测微器）。
PART 02
实验仪器及步骤

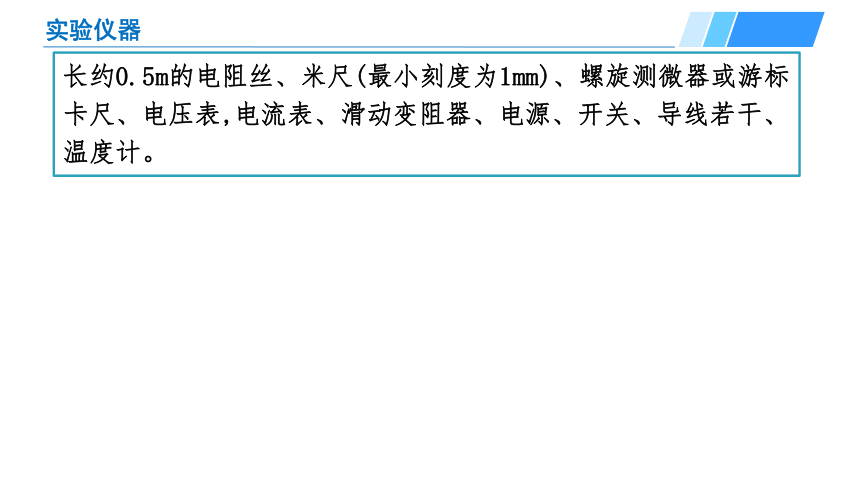

实验仪器
长约0.5m的电阻丝、米尺(最小刻度为1mm)、螺旋测微器或游标卡尺、电压表,电流表、滑动变阻器、电源、开关、导线若干、温度计。
实验步骤
电阻丝有效长度的测量
1.把接入电路中的电阻丝的长度用毫米刻度尺测量，以尺的不同刻度为起点进行多次测量,记录数据，计算电阻丝长度的平均值l。
电阻丝直径的测量：
2.方法一：取一段新的电阻丝，在圆柱形物体上紧密缠绕，用分度值为1 mm的刻度尺测出总宽度，再除以圈数，得到电阻丝的直径。
方法二：用螺旋测微器（或游标卡尺）在被测电阻丝上的三个不同位置各测一次直径，记录数据,求出其平均值d。

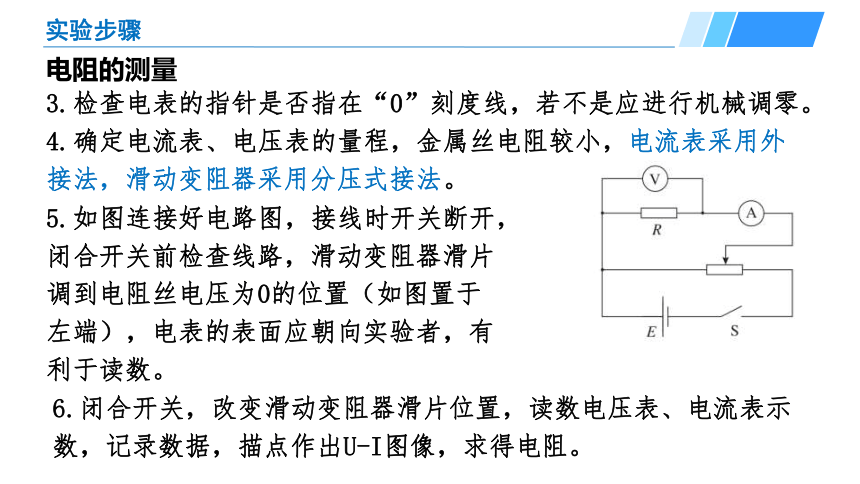

实验步骤
电阻的测量
3.检查电表的指针是否指在“0”刻度线，若不是应进行机械调零。
4.确定电流表、电压表的量程，金属丝电阻较小，电流表采用外接法，滑动变阻器采用分压式接法。
5.如图连接好电路图，接线时开关断开，闭合开关前检查线路，滑动变阻器滑片调到电阻丝电压为0的位置（如图置于左端），电表的表面应朝向实验者，有利于读数。
6.闭合开关，改变滑动变阻器滑片位置，读数电压表、电流表示数，记录数据，描点作出U-I图像，求得电阻。
实验步骤
求金属丝的电阻率
7.根据前面测量得到的金属丝有效长度l，金属丝直径d，和金属丝电阻R，代入电阻率公式求出金属丝电阻率
8.测量室温，记录数据
9.如果你事先不知道电阻丝的材料，请通过查阅电阻率表，初步判断材料的类型；如果知道，请与该材料的电阻率进行比较，分析误差产生的原因。
10.实验完毕，拆除线路，整理仪器归位。
注意事项
1.保持金属丝在常温下，因为温度变化会影响电阻率，每次实验测量电阻时通电时间不宜过长以免金属丝发热。
2.测量前应先将金属丝伸直并平整，避免金属丝间存在交叉、缠绕等情况。
3.确保金属丝表面干净，不受污垢、氧化等因素影响。
4.使用合适的电压表和电流表进行测量，保证测试数据的准确性。
5.测量过程中应稳定电流及电压，避免因电流或电压波动导致测量误差。
PART 03
数据分析及处理
数据处理及分析
电阻丝有效长度及直径的测量
1 2 3 平均值
电阻丝的有效长度l/cm
电阻丝的直径d/mm
电阻丝的电阻测量 绘制电阻丝的U-I图像
1 2 3 4 5 6 7
电压U/V
电流I/A
数据处理及分析
电阻丝有效长度l=_______m
电阻丝直径d=_________m
电阻丝电阻R=_________Ω
计算金属丝的电阻率
根据 ，求得当温度为_____℃时，金属丝得电阻率 __，
查询数据推测，该金属丝得材料可能是_________。
室温T=_________℃
PART 04
误差分析及讨论
问题讨论及误差分析
误差分析：本实验中产生的误差的主要因素有哪些？
系统误差有电流表和电压表的内阻、电阻丝温度变化引起的误差。偶然误差有电阻丝长度和直径的测量读数、电表读数引起的误差
PART 05
实验的典型例题
某同学用伏安法测量导体的电阻率，现有量程为3V、内阻约为3kΩ
的电压表和量程为0.6A、内阻约为0.1Ω的电流表。采用分压电路接线，待测电阻丝Rx阻值约为5Ω
(1)某次用螺旋测微器测金属丝直径d，用游标卡尺测金属丝的长度L，示数如图乙所示，则d=________mm，L=__________cm。
(2) 写出该金属丝的电阻率的表达式____________(用U、I、d、L表示)
实验的典型例题
1.843
4.240
某实验小组在“测定金属丝的电阻率”的实验中，欲先采用伏安法测出金属丝的电阻Rx，已知金属丝的电阻大约为10Ω，实验室中有以下器材可供使用：
A.电压表0～3V，内阻约为5kΩ；
B.电压表0～15V，内阻约为50kΩ；
C.电流表0～0.6A，内阻约为0.5Ω；
D.电流表0～3A，内阻约为0.1Ω；
E.滑动变阻器(0～5Ω)；
F.两节干电池、开关及导线若干。
(1)要求待测金属丝两端的电压从零开始连续变化，电压表应选________，电流表应选________(请填写器材前字母序号)；
(2)请在下侧虚线框中将电路图补充完整。
实验的典型例题
A
C
