风华中学 2023—2024 学年度上学期九年级 12 月月考物理学科试题
一．选择题（每题 2分，共 24 分）
1.为了纪念在物理学中作出杰出贡献的物理学家，有时会用他们的名字作为物理量的
单位。如图中的四位物理学家，用于命名电功单位的是（ ）
A．牛顿 B．焦耳 C．帕斯卡 D．欧姆
2.如图所示的实例中，改变物体内能的方式与其它三项不同的是（ ）
A.给水加热 B.压缩空气 C．搓手取暖 D．钻木取火
3．如图所示，先后将不同材料接在电路的A、B 两点间，闭合开关，能使小灯泡发光
的是（ ）
A. 干木条 B. 铜丝
C. 塑料棒 D. 陶瓷棒
4.现代家庭中，我们每天要消耗许多电能，关于电能的利用
下列说法正确的是（ ）
A洗衣机消耗电能主要转化成内能
B电饭锅消耗电能主要转化成光能
C日光灯消耗电能主要转化成光能
D电动汽车消耗电能主要转化成光能和内能
5如图是一些电器设备的额定功率，根据图中信息，
关于电视机和空调，下列说法正确的是（ ）
A 电视机消耗电能比空调消耗电能快
B 正常工作相同的时间，电视机比空调费电
C 1 度电可以正常观看电视 5个小时
D 一台电视机正常观看时，流过的电流大约为 10A
1

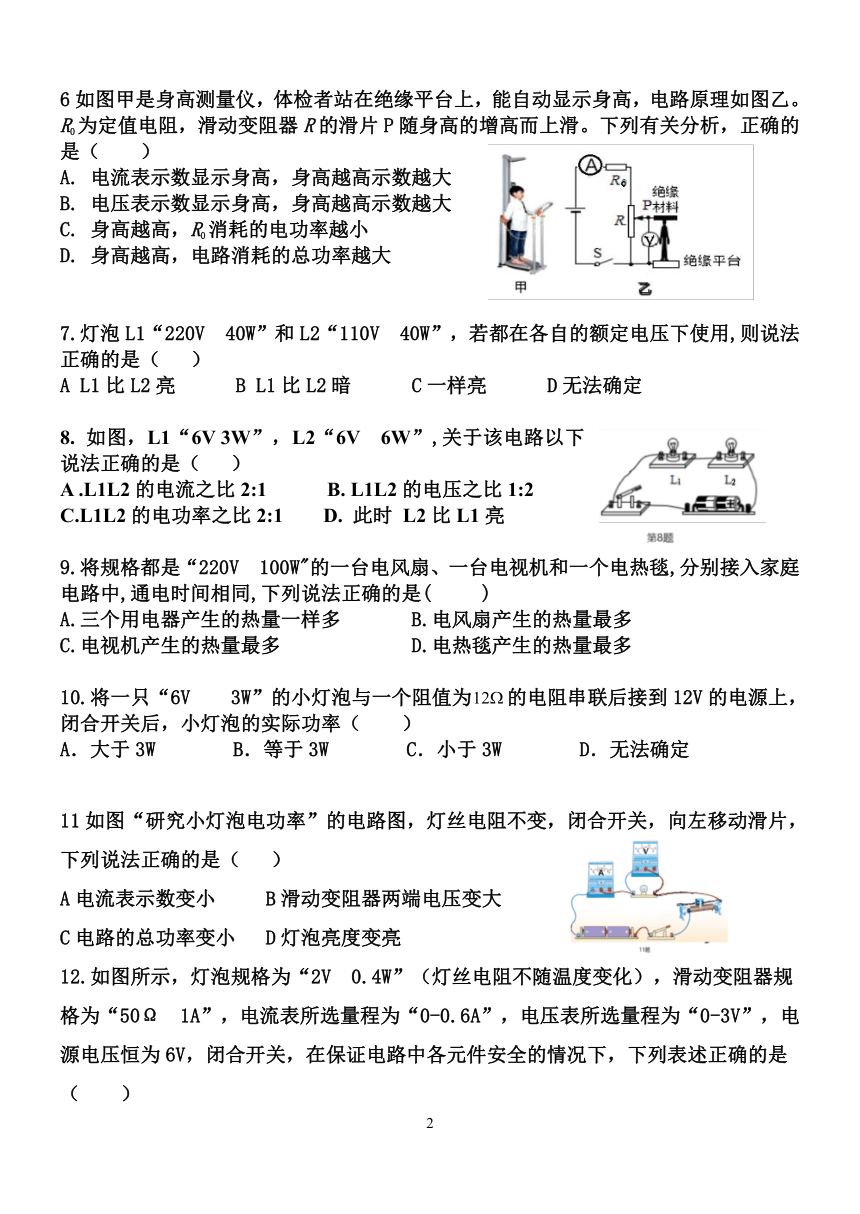

6 如图甲是身高测量仪，体检者站在绝缘平台上，能自动显示身高，电路原理如图乙。
R0为定值电阻，滑动变阻器 R 的滑片 P随身高的增高而上滑。下列有关分析，正确的
是（ ）
A. 电流表示数显示身高，身高越高示数越大
B. 电压表示数显示身高，身高越高示数越大
C. 身高越高，R0消耗的电功率越小
D. 身高越高，电路消耗的总功率越大
7.灯泡 L1“220V 40W”和 L2“110V 40W”，若都在各自的额定电压下使用,则说法
正确的是（ ）
A L1 比 L2 亮 B L1 比 L2 暗 C 一样亮 D无法确定
8. 如图，L1“6V 3W”，L2“6V 6W”,关于该电路以下
说法正确的是（ ）
A .L1L2的电流之比 2:1 B. L1L2的电压之比 1:2
C.L1L2的电功率之比 2:1 D. 此时 L2比 L1亮
9.将规格都是“220V 100W"的一台电风扇、一台电视机和一个电热毯,分别接入家庭
电路中,通电时间相同,下列说法正确的是( )
A.三个用电器产生的热量一样多 B.电风扇产生的热量最多
C.电视机产生的热量最多 D.电热毯产生的热量最多
10.将一只“6V 3W”的小灯泡与一个阻值为12 的电阻串联后接到 12V 的电源上，
闭合开关后，小灯泡的实际功率（ ）
A．大于 3W B．等于 3W C．小于 3W D．无法确定
11如图“研究小灯泡电功率”的电路图，灯丝电阻不变，闭合开关，向左移动滑片，
下列说法正确的是（ ）
A电流表示数变小 B滑动变阻器两端电压变大
C电路的总功率变小 D灯泡亮度变亮
12.如图所示，灯泡规格为“2V 0.4W”（灯丝电阻不随温度变化），滑动变阻器规
格为“50Ω 1A”，电流表所选量程为“0-0.6A”，电压表所选量程为“0-3V”，电
源电压恒为 6V，闭合开关，在保证电路中各元件安全的情况下，下列表述正确的是
（ ）
2

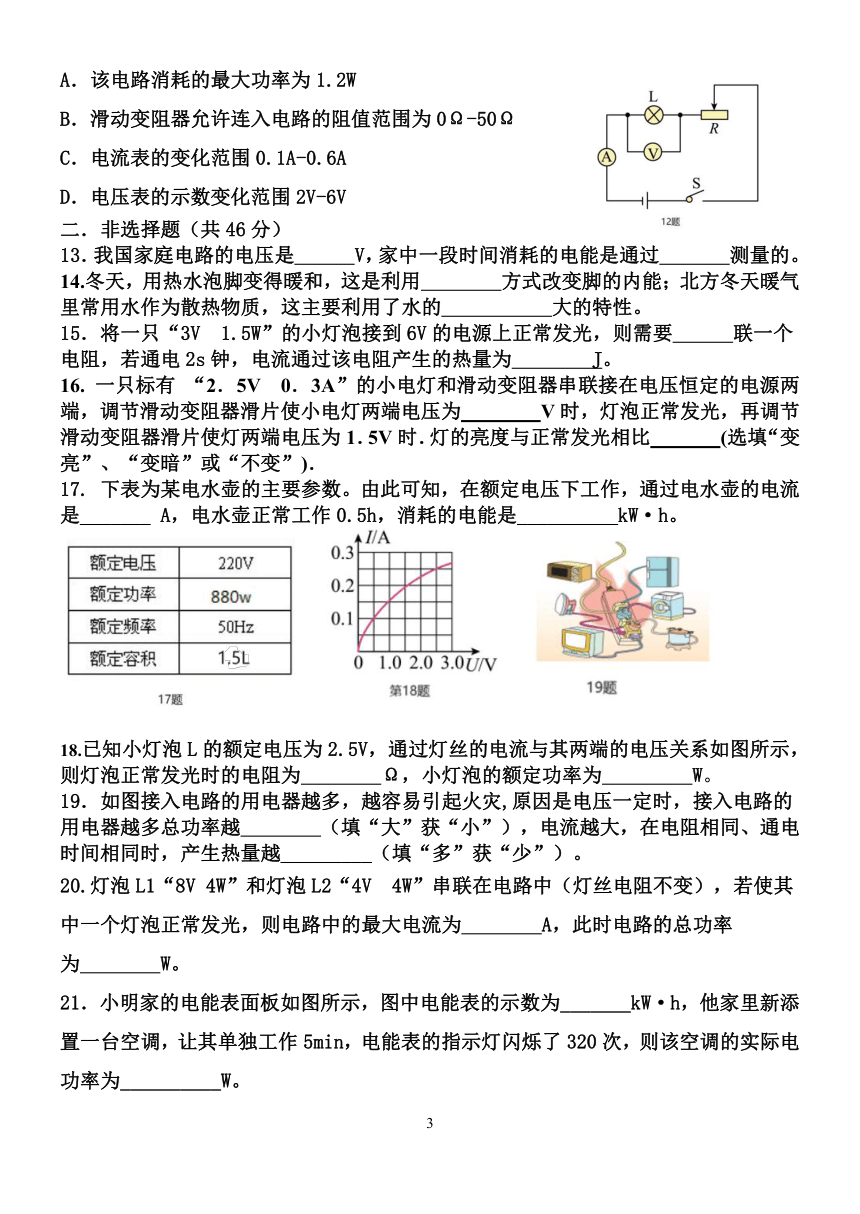

A．该电路消耗的最大功率为 1.2W
B．滑动变阻器允许连入电路的阻值范围为 0Ω-50Ω
C．电流表的变化范围 0.1A-0.6A
D．电压表的示数变化范围 2V-6V
二．非选择题（共 46 分）
13．我国家庭电路的电压是 V，家中一段时间消耗的电能是通过 测量的。
14.冬天，用热水泡脚变得暖和，这是利用 方式改变脚的内能；北方冬天暖气
里常用水作为散热物质，这主要利用了水的 大的特性。
15．将一只“3V 1.5W”的小灯泡接到 6V 的电源上正常发光，则需要 联一个
电阻，若通电 2s 钟，电流通过该电阻产生的热量为 J。
16. 一只标有 “2．5V 0．3A”的小电灯和滑动变阻器串联接在电压恒定的电源两
端，调节滑动变阻器滑片使小电灯两端电压为 V时，灯泡正常发光，再调节
滑动变阻器滑片使灯两端电压为 1．5V时．灯的亮度与正常发光相比 (选填“变
亮”、“变暗”或“不变”)．
17. 下表为某电水壶的主要参数。由此可知，在额定电压下工作，通过电水壶的电流
是_______ A，电水壶正常工作 0.5h，消耗的电能是__________kW·h。
18.已知小灯泡 L 的额定电压为 2.5V，通过灯丝的电流与其两端的电压关系如图所示，
则灯泡正常发光时的电阻为 Ω，小灯泡的额定功率为 W。
19．如图接入电路的用电器越多，越容易引起火灾,原因是电压一定时，接入电路的
用电器越多总功率越 （填“大”获“小”），电流越大，在电阻相同、通电
时间相同时，产生热量越_________（填“多”获“少”）。
20.灯泡 L1“8V 4W”和灯泡 L2“4V 4W”串联在电路中（灯丝电阻不变），若使其
中一个灯泡正常发光，则电路中的最大电流为 A，此时电路的总功率
为 W。
21．小明家的电能表面板如图所示，图中电能表的示数为_______kW·h，他家里新添
置一台空调，让其单独工作 5min，电能表的指示灯闪烁了 320 次，则该空调的实际电
功率为__________W。
3
22.如图甲所示，电源电压恒定，闭合开关 S 后，将滑动变阻器的滑片从最右端移至
灯正常发光的位置，此过程中电流表示数与两个电压表示数的关系图像如图乙所示，
则电源电压为 V，小灯泡的额定功率为 W。
a
21 题 22 题
23.如图所示电路中， 处分别接入电流表或电压表，当 S闭合后，使两灯均能发光.
24.如图是伏安法测电阻实验电路图，请将电路补充完整。
.
25.（5 分）小明在“探究电流的热效应与什么因素有关”的实验中，设计了如图的甲
乙两个实验装置.在透明容器中密封着等量的空气，里面放有电阻丝，U 型管中装有
等量的红色墨水且液面相平.把这个装置分别接入电源上进行探究：
（1）利用甲装置可探究电流产生热量与导体 的关系.实验中通过观察 U型
管内液面的 来反应热量的多少。
（2）观察甲装置中的现象，可以得到的结论是：
。
（3）小明利用乙装置继续探究电流的热效应与电
流的关系，请你利用学过知识推出电流通过 R3、
R4产生的热量之比 ，该实验中电阻
R5的作用是 。
26.（5分）如图甲所示是某实验小组“测量小灯泡的电功率”的实验电路，电源电压
恒为 6V，小灯泡的额定电压为 2.5V（电阻约为 10Ω）。
4
(1)闭合开关前，滑动变阻器滑片应置于______（选填“A”或“B”）端；
（2）同学们闭合开关，发现灯不亮，马上要更换灯泡，可老师建议他们再研究一下
电路，此时他们应该 ，从而确定小灯泡是否坏了。
(3)当电压表的示数为 2.5V 时，电流表的示数如图乙所示，小灯泡的额定功率为
______W，在继续调节滑动变阻器进行测量的过程中，小灯泡突然熄灭，若电流表示
数变为 0，电压表示数接近 6V，则故障可能是小灯泡______（选填“短路”或“断路”）；
(4)小组同学所观察和记录的结果如表所示。
小灯泡两端的电压 U/V 0.5 1.0 1.5 2 2.5 3
通过小灯泡的电流 I/A 0.12 0.16 0.19 0.23 0.25 0.28
小灯泡的电功率 P/W 0.06 0.16 0.285 0.46 0.625 0.84
小灯泡的亮度 暗 亮 正常发光 过亮
分析实验记录，同学们得出了以下结论：
①灯泡的额定功率为 0.625W
②安全范围内，小灯泡的实际功率越大，亮度越亮
③ U 实>U 额 P 实>P 额， U 实其中正确的是（ ）
A. 只有① B. 只有①② C. ①②③ D 只有①③
27.(6 分)同学们通过实验探究“电流相同时，电功率与电压的关系”，所用两只灯泡
为 L1“2.5V 0.3A”和 L2“3.8V 0.3A”
（1）小军同学用干电池做电源，把两只灯泡连成如图甲所示的电路，采取这样连接
方式的目的是控制两盏灯的 相同；实验中，比较电功率的大小是通过
比较 来判断的。
5
（2）闭合开关，L1 两端电压如图乙所示，则 L1 两端的电压为 V，结合表中
数据和现象，可以得到的实验结论是： 。
（3）请你算出小军实验中所用电源电压为 V。
（4）为了得到普遍规律，小军同学又找来规格为“3V 0.2A”和 “4.5V 0.3A”的两
只灯泡，准备再进行一次对比实验，但这次实验并没有成功，请你计算分析实验没有
成功的原因。（灯丝电阻不变）
28.(6 分）如图是某多功能电饭锅，具有加热和保温两挡功能（S1为总开关，S2为温
控开关），其内部有两个加热电阻丝R1和R2（R1的电阻是 198Ω，R2的电阻是 44Ω）。
某次将 2kg初温为 20°C的米和水加热到 100°C，然后自动转入保温状态。下表是电饭
3
锅铭牌上的部分参数，求解下列问题。[米和水混合物的比热容为 4.0 10 J/ kg ℃ ]
容量/kg 3.0
额定电压/V 220
加热功率/W 1100
保温功率/W 200
（1）加热过程中，米和水吸收的热量；
（2）正常加热时，通过电路的电流；
（3）请你在虚线框内画出电饭锅的电路图，并结合所画的电路图说明开关是何种状
态时电饭锅处于加热状态。
6
风华中学 2023—2024 学年度上学期九年级 12 月月考物理答案
1 2 3 4 5 6 7 8 9 10 11 12
B A B C C B C C D B D A
13、 220 电能表
14、 热传递 比热容
15、 串 3
16、 2.5 变暗
17、 4 0.44
18、 10 0.625
19、 大 多
20、 0.5 5
21、 219.6 1200
22、 11 4.8
23、 略
24、略
25、（1）电阻 高度差 （2）相等时间内、电流相同时，电阻较大的导体比电阻较小的导体
产生的热量多 （3）4:1 分流
26、（1）B (2) 向左移动滑片，观察灯是否发光（或观察电流表和电压表是否有示数）
（3） 0.75 断路 （4）C
27、（1）电流相同 小灯泡的亮暗
（2）1.8 通过用电器的电流相同时，用电器两端的电压越大，电功率越大
（3）4.5
(4)由 I=U/R,得R=U/I，U=IR,R1=U额1/I额1=3V/0.2A=15 R2=U额2/I额2=4.5V/0.3A=15 两
只电阻相同，串联电路电流相同，电压也相同，所以无法探究电功率与电压的关系。
3
28、（1 Q=cmΔt = 4.0 10 J/ kg ℃ ） ×2Kg×80℃=6.4×105J
(2) 由 P=UI得 I=P 加/U=1100w/220v=5A
（3）S1S2都闭合时是加热状态（合理即可）
S2
S1
