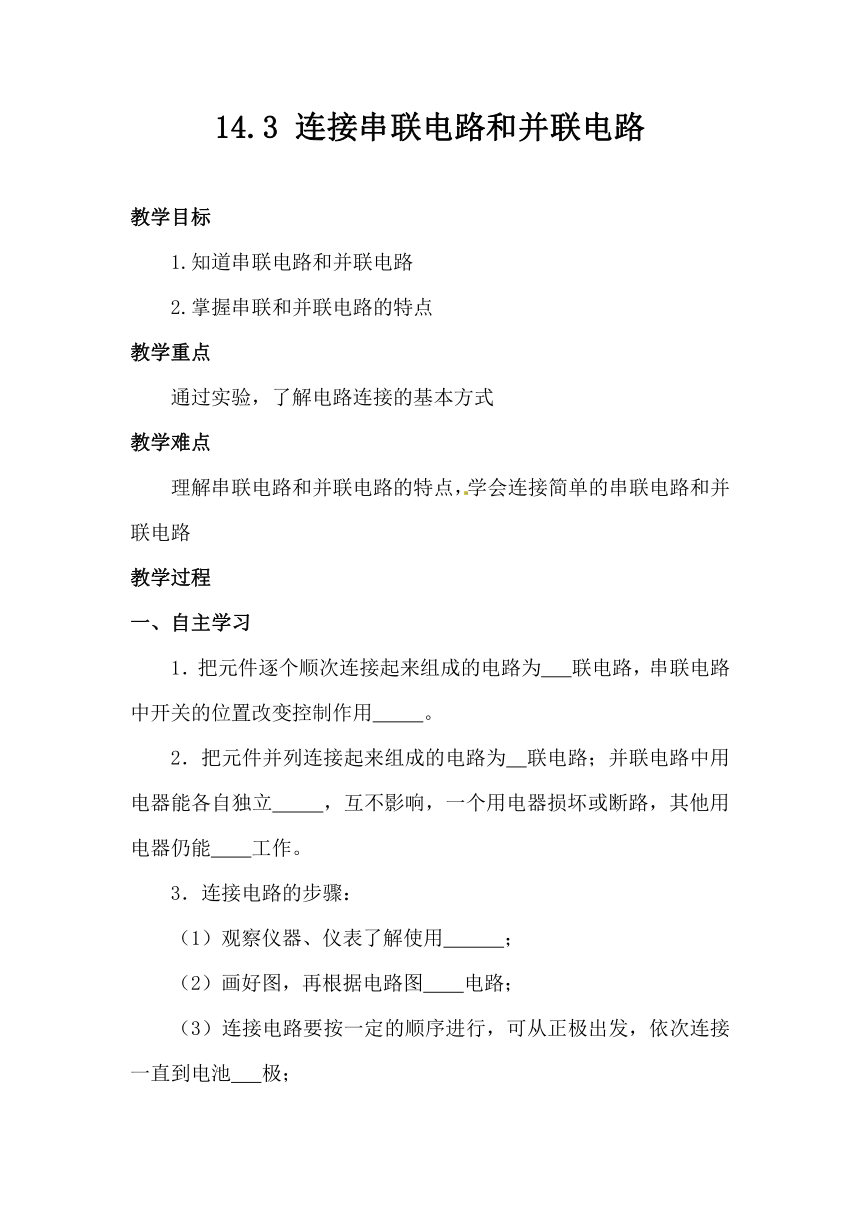

14.3 连接串联电路和并联电路
教学目标
1.知道串联电路和并联电路
2.掌握串联和并联电路的特点
教学重点
通过实验，了解电路连接的基本方式
教学难点
理解串联电路和并联电路的特点，学会连接简单的串联电路和并联电路
教学过程
一、自主学习
1．把元件逐个顺次连接起来组成的电路为 联电路，串联电路中开关的位置改变控制作用 。
2．把元件并列连接起来组成的电路为 联电路；并联电路中用电器能各自独立 ，互不影响，一个用电器损坏或断路，其他用电器仍能 工作。
3．连接电路的步骤：
（1）观察仪器、仪表了解使用 ；
（2）画好图，再根据电路图 电路；
（3）连接电路要按一定的顺序进行，可从正极出发，依次连接一直到电池 极；
（4）在连接电路过程中，开关应 ，经检查电路无误后，再 开关。

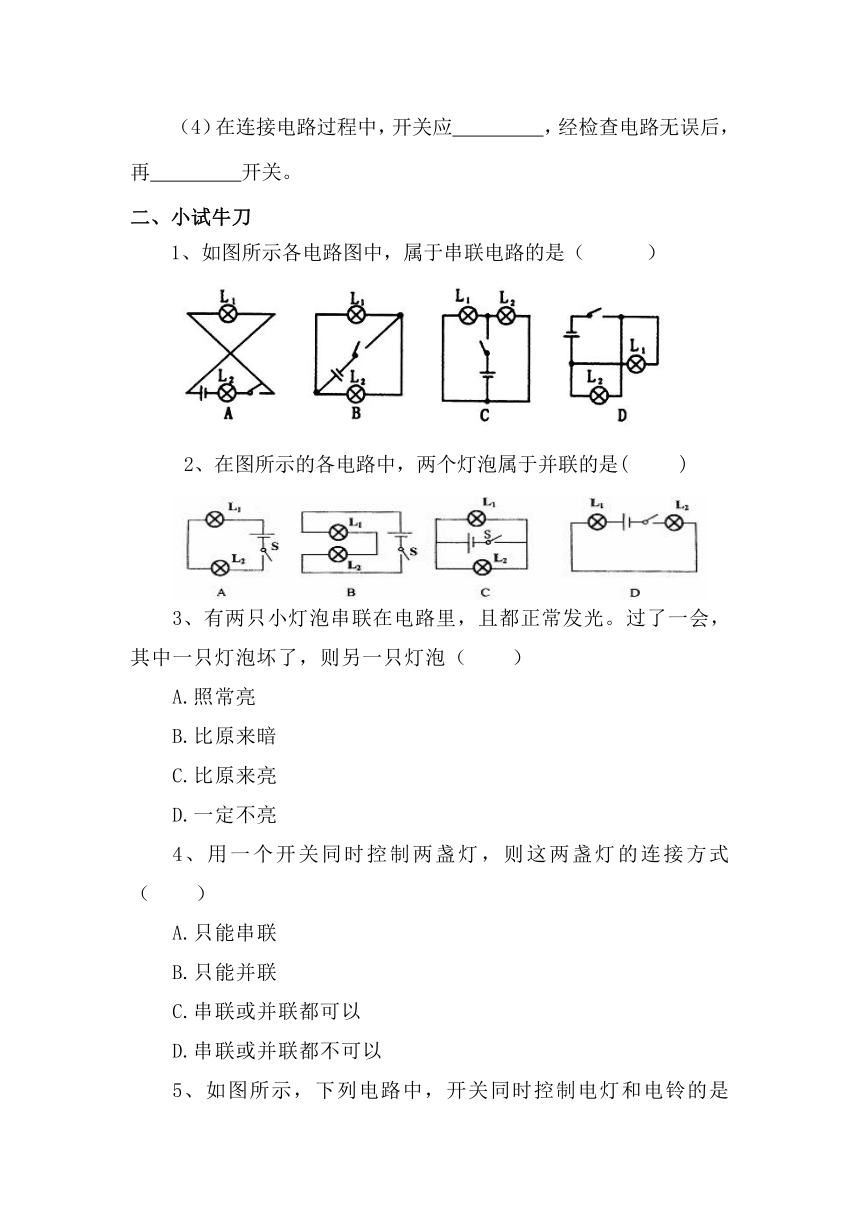

二、小试牛刀
1、如图所示各电路图中，属于串联电路的是（ ）
2、在图所示的各电路中，两个灯泡属于并联的是( )
3、有两只小灯泡串联在电路里，且都正常发光。过了一会，其中一只灯泡坏了，则另一只灯泡（ ）
A.照常亮
B.比原来暗
C.比原来亮
D.一定不亮
4、用一个开关同时控制两盏灯，则这两盏灯的连接方式（ ）
A.只能串联
B.只能并联
C.串联或并联都可以
D.串联或并联都不可以
5、如图所示，下列电路中，开关同时控制电灯和电铃的是 （ ）

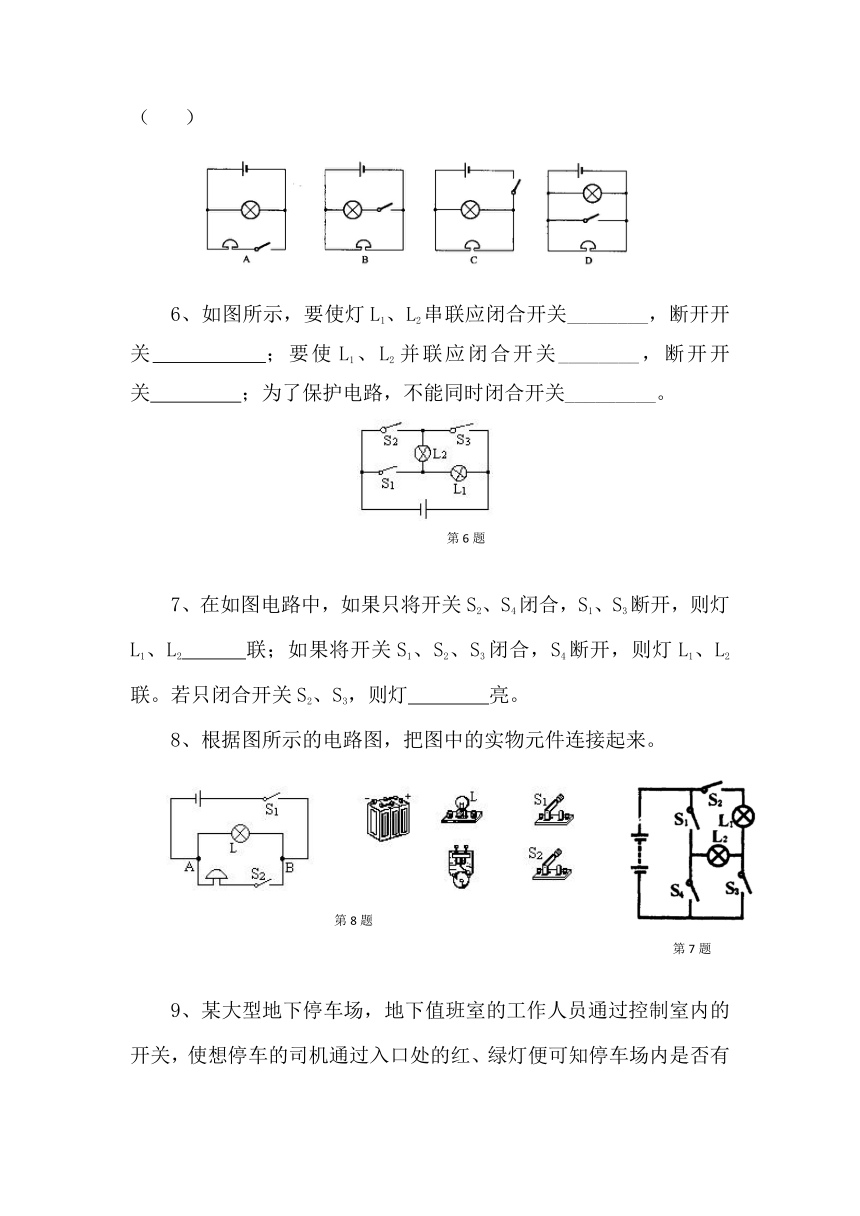

6、如图所示，要使灯L1、L2串联应闭合开关________，断开开关 ；要使L1、L2并联应闭合开关________，断开开关 ；为了保护电路，不能同时闭合开关_________。
(
第
6
题
)
7、在如图电路中，如果只将开关S2、S4闭合，S1、S3断开，则灯L1、L2 联；如果将开关S1、S2、S3闭合，S4断开，则灯L1、L2 联。若只闭合开关S2、S3，则灯 亮。
8、根据图所示的电路图，把图中的实物元件连接起来。
(
第
8
题
) (
第
7
题
)
9、某大型地下停车场，地下值班室的工作人员通过控制室内的开关，使想停车的司机通过入口处的红、绿灯便可知停车场内是否有空车位。要求：红灯亮，无车位；绿灯亮，有车位。请你设计满足上述要求的电路。
三、作业
1.将两个小灯泡_________接到电路中，我们就说这两个小灯泡是串联；将两个小灯泡_________接到电路中，我们就说这两个小灯泡是并联.
2.人体心脏的跳动是由_________来控制的.医生在人的胸部和四肢连上电极，就可以在仪器上看到心脏跳动的_________随时间变化的曲线，这就是通常说的_________，通过_________可以了解心脏的工作是否正常.
3.在下图所示的电路中，当开关S1、S2都闭合时，亮着的灯是_________；当开关S1闭合，S2断开时亮着的灯是________
.
4.你留心观察过街道上的路灯吗？当其中的任意一盏灯发生故障时，其他的灯还能正常发亮.由此可以断定这些路灯是_________联的.
5.如上图所示的电路中，灯L1、L2是_________ 联，开关S1控制灯_________，S2控制灯_________.
6.当我们连接电路时，为了安全，控制电路的开关应该处于_________状态.
7.如下图所示，L1、L2,是两个相同的小灯泡，A、B、C、D是四个接线柱，若用导线将AB和CD分别连接起来，则灯L1、L2是_________联的；若用导线只将BD连接起来，则灯L1、L2是_________联的；若用导线只将AC连接起来，则会发生_________.
8.在连接电路的过程中，下列几种做法中，没有必要的是（ ）
A.断开开关按电路图连接元件
B.开关必须靠近电源的正极
C.各个接线点一定要连接牢固
D.全部连接完后，再对照电路图检查，无误后再闭合开关
9.由开关、电源和两个小灯泡组成的电路，当开关断开时，L1不发光，L2发光；当开关闭合时，L1和L2都发光.关于电灯与开关的连接情况，下列说法中正确的是（ ）
A.L1和L2并联，再与开关串联
B.L2和开关串联，再与L1并联
C.L1和开关并联，再与L2串联
D.L1 和开关串联，再与L2并联
10.某同学安装电路时，想用一个开关同时控制两盏电灯的发光和熄灭，下列各种设计方法中正确的是（ ）
A.只能将两盏灯并联
B.只能将两盏灯串联
C.两盏灯可以是串联，也可以是并联
D.以上说法都不正确
