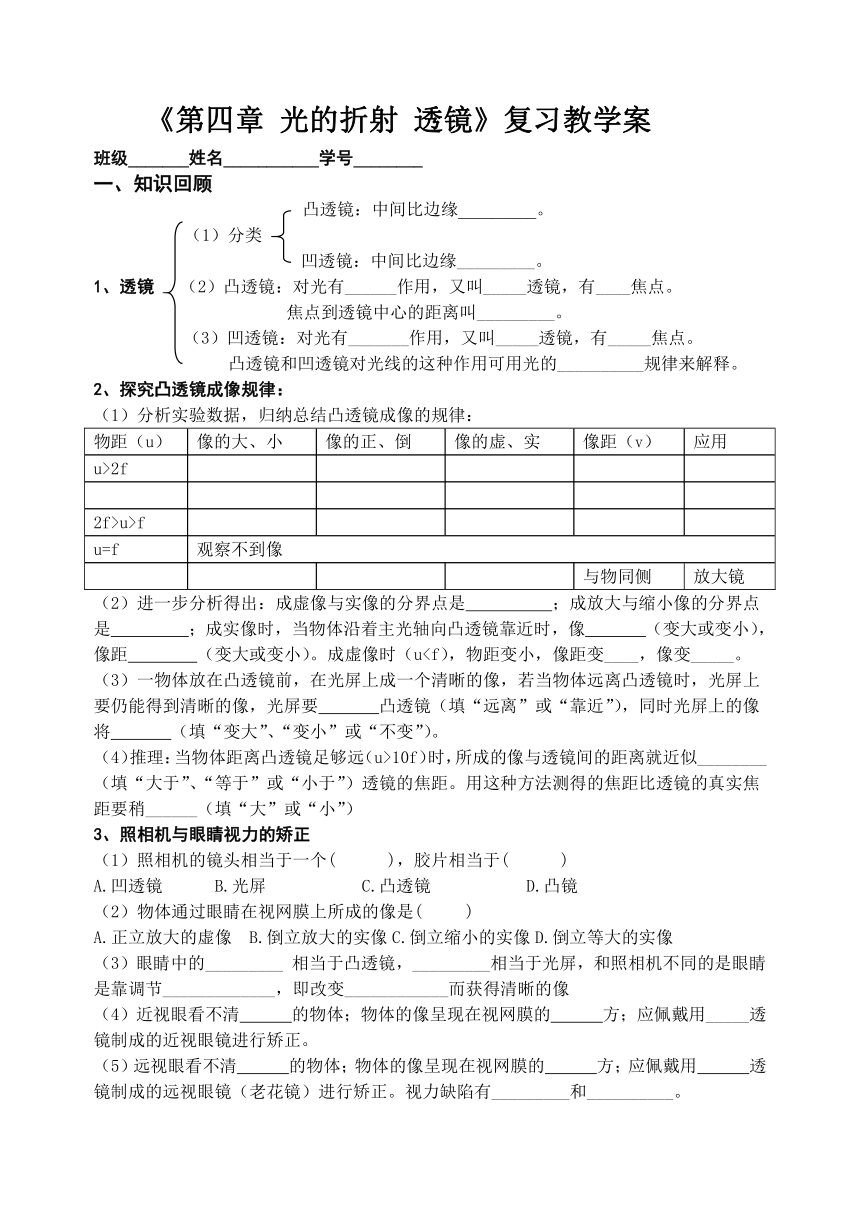

《第四章 光的折射 透镜》复习教学案
班级_______姓名___________学号________
一、知识回顾
凸透镜：中间比边缘_________。
（1）分类
凹透镜：中间比边缘_________。
1、透镜 （2）凸透镜：对光有______作用，又叫_____透镜，有____焦点。
焦点到透镜中心的距离叫_________。
（3）凹透镜：对光有_______作用，又叫_____透镜，有_____焦点。
凸透镜和凹透镜对光线的这种作用可用光的__________规律来解释。
2、探究凸透镜成像规律：
（1）分析实验数据，归纳总结凸透镜成像的规律：
物距（u） 像的大、小 像的正、倒 像的虚、实 像距（v） 应用
u>2f
2f>u>f
u=f 观察不到像
与物同侧 放大镜
（2）进一步分析得出：成虚像与实像的分界点是 ；成放大与缩小像的分界点是 ；成实像时，当物体沿着主光轴向凸透镜靠近时，像 （变大或变小），像距 （变大或变小）。成虚像时（u（3）一物体放在凸透镜前，在光屏上成一个清晰的像，若当物体远离凸透镜时，光屏上要仍能得到清晰的像，光屏要 凸透镜（填“远离”或“靠近”），同时光屏上的像将 （填“变大”、“变小”或“不变”）。
（4）推理：当物体距离凸透镜足够远（u>10f）时，所成的像与透镜间的距离就近似________（填“大于”、“等于”或“小于”）透镜的焦距。用这种方法测得的焦距比透镜的真实焦距要稍______（填“大”或“小”）
3、照相机与眼睛视力的矫正
（1）照相机的镜头相当于一个( )，胶片相当于( )
A.凹透镜 B.光屏 C.凸透镜 D.凸镜
（2）物体通过眼睛在视网膜上所成的像是( )
A.正立放大的虚像 B.倒立放大的实像C.倒立缩小的实像D.倒立等大的实像
（3）眼睛中的_________ 相当于凸透镜，_________相当于光屏，和照相机不同的是眼睛是靠调节_____________，即改变____________而获得清晰的像
（4）近视眼看不清 的物体；物体的像呈现在视网膜的 方；应佩戴用_____透镜制成的近视眼镜进行矫正。
（5）远视眼看不清 的物体；物体的像呈现在视网膜的 方；应佩戴用 透镜制成的远视眼镜（老花镜）进行矫正。视力缺陷有_________和__________。

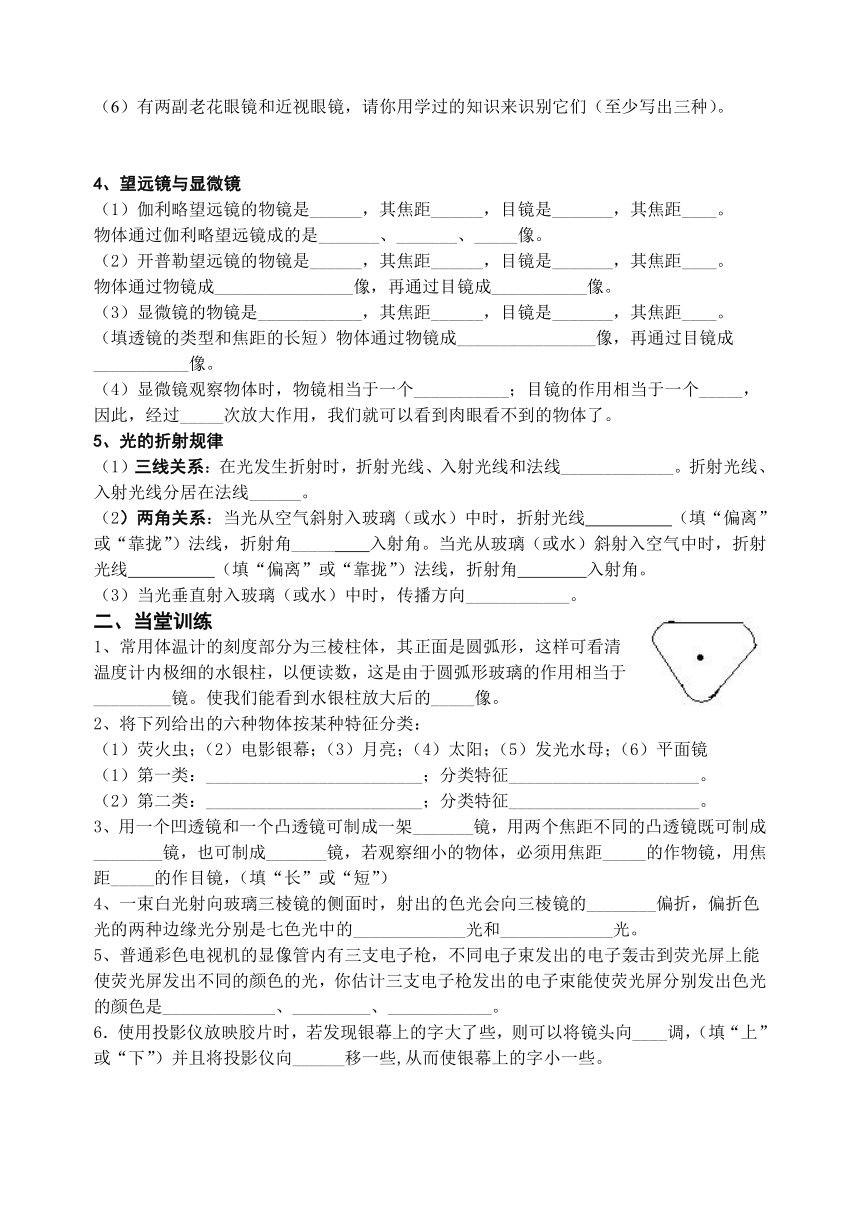

（6）有两副老花眼镜和近视眼镜，请你用学过的知识来识别它们（至少写出三种）。
4、望远镜与显微镜
（1）伽利略望远镜的物镜是______，其焦距______，目镜是_______，其焦距____。
物体通过伽利略望远镜成的是_______、_______、_____像。
（2）开普勒望远镜的物镜是______，其焦距______，目镜是_______，其焦距____。
物体通过物镜成________________像，再通过目镜成___________像。
（3）显微镜的物镜是____________，其焦距______，目镜是_______，其焦距____。
（填透镜的类型和焦距的长短）物体通过物镜成________________像，再通过目镜成___________像。
（4）显微镜观察物体时，物镜相当于一个___________；目镜的作用相当于一个_____，因此，经过_____次放大作用，我们就可以看到肉眼看不到的物体了。
5、光的折射规律
（1）三线关系：在光发生折射时，折射光线、入射光线和法线_____________。折射光线、入射光线分居在法线______。
（2）两角关系：当光从空气斜射入玻璃（或水）中时，折射光线 （填“偏离”或“靠拢”）法线，折射角_____ 入射角。当光从玻璃（或水）斜射入空气中时，折射光线 （填“偏离”或“靠拢”）法线，折射角 入射角。
（3）当光垂直射入玻璃（或水）中时，传播方向____________。
二、当堂训练
1、常用体温计的刻度部分为三棱柱体，其正面是圆弧形，这样可看清温度计内极细的水银柱，以便读数，这是由于圆弧形玻璃的作用相当于_________镜。使我们能看到水银柱放大后的_____像。
2、将下列给出的六种物体按某种特征分类：
（1）荧火虫；（2）电影银幕；（3）月亮；（4）太阳；（5）发光水母；（6）平面镜
（1）第一类：_________________________；分类特征______________________。
（2）第二类：_________________________；分类特征______________________。
3、用一个凹透镜和一个凸透镜可制成一架_______镜，用两个焦距不同的凸透镜既可制成________镜，也可制成_______镜，若观察细小的物体，必须用焦距_____的作物镜，用焦距_____的作目镜，（填“长”或“短”）
4、一束白光射向玻璃三棱镜的侧面时，射出的色光会向三棱镜的________偏折，偏折色光的两种边缘光分别是七色光中的_____________光和_____________光。
5、普通彩色电视机的显像管内有三支电子枪，不同电子束发出的电子轰击到荧光屏上能使荧光屏发出不同的颜色的光，你估计三支电子枪发出的电子束能使荧光屏分别发出色光的颜色是_____________、_________、____________。
6．使用投影仪放映胶片时，若发现银幕上的字大了些，则可以将镜头向____调，（填“上”或“下”）并且将投影仪向______移一些,从而使银幕上的字小一些。

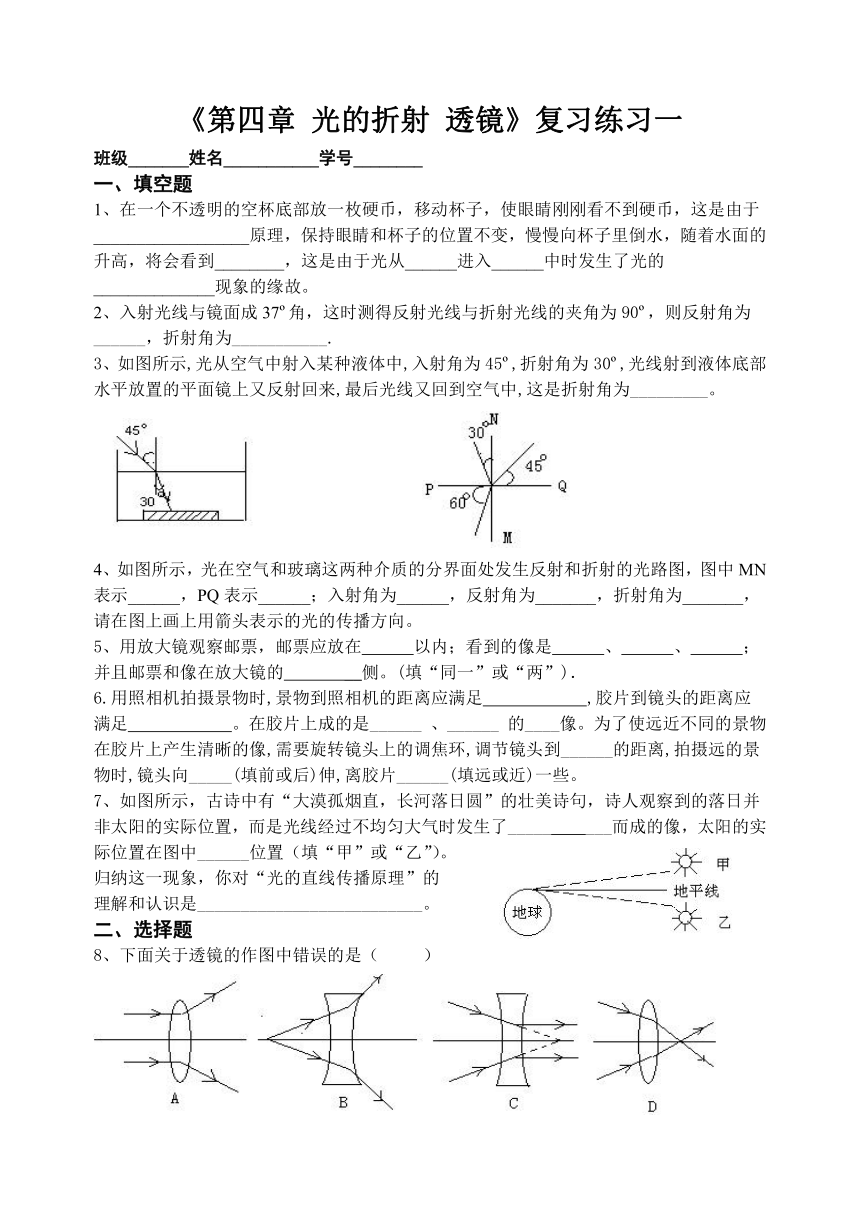

《第四章 光的折射 透镜》复习练习一
班级_______姓名___________学号________
一、填空题
1、在一个不透明的空杯底部放一枚硬币，移动杯子，使眼睛刚刚看不到硬币，这是由于__________________原理，保持眼睛和杯子的位置不变，慢慢向杯子里倒水，随着水面的升高，将会看到________，这是由于光从______进入______中时发生了光的______________现象的缘故。
2、入射光线与镜面成37 角，这时测得反射光线与折射光线的夹角为90 ，则反射角为______，折射角为___________.
3、如图所示,光从空气中射入某种液体中,入射角为45 ,折射角为30 ,光线射到液体底部水平放置的平面镜上又反射回来,最后光线又回到空气中,这是折射角为_________。
4、如图所示，光在空气和玻璃这两种介质的分界面处发生反射和折射的光路图，图中MN表示______，PQ表示______；入射角为______，反射角为_______，折射角为_______，请在图上画上用箭头表示的光的传播方向。
5、用放大镜观察邮票，邮票应放在 以内；看到的像是 、 、 ；并且邮票和像在放大镜的 __侧。(填“同一”或“两”)．
6.用照相机拍摄景物时,景物到照相机的距离应满足 ,胶片到镜头的距离应满足 。在胶片上成的是______ 、______ 的____像。为了使远近不同的景物在胶片上产生清晰的像,需要旋转镜头上的调焦环,调节镜头到______的距离,拍摄远的景物时,镜头向_____(填前或后)伸,离胶片______(填远或近)一些。
7、如图所示，古诗中有“大漠孤烟直，长河落日圆”的壮美诗句，诗人观察到的落日并非太阳的实际位置，而是光线经过不均匀大气时发生了_____ ___而成的像，太阳的实际位置在图中______位置（填“甲”或“乙”）。
归纳这一现象，你对“光的直线传播原理”的
理解和认识是__________________________。
二、选择题
8、下面关于透镜的作图中错误的是（ ）
9、当物体距凸透镜20cm时，在另一侧的光屏上可得到清晰缩小的像，当将物体移到距凸透镜10cm处时，（ ）
A、一定成缩小的实像 B、一定成放大的实像
C、一定成实像 D、可能成虚像
10、如图所示是一个被称之为“魔术杯”的神奇玻璃杯，空杯时什么也看不见，斟上酒，杯底立即显示出栩栩如生的图片，下列对“魔术杯”图片
形成原因的探讨正确的是（ ）
A、可能是酒具有化学显影作用
B、可能是酒反射在酒中出现放大的像
C、可能是图片在杯底凸透镜焦点处成放大的像
D、可能是斟酒后杯底凸透镜焦距变大，使图片
在一倍焦距以内，成放大的虚像
11、当物体距离凸透镜8cm时，在透镜另一侧光屏上成一个清晰放大的实像，若保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm，则在光屏上又成一清晰的缩小的像。则凸透镜的焦距为（ ）
A.f<2cm B.2cm三、作图题
12、在下面的两个方框中，分别用两个简单的图形，将近视眼和远视眼的视力缺陷正确表示出来。
近视眼 远视眼
13、完成光路图
四、探究题
14、森林公园附近常立一块警示牌，牌子上写着“禁止随地丢弃透明的装液塑料瓶”，请你从光学角度谈谈为什么要这样做？
15、小明有三只大小、形状完全相同的凸透镜分别由塑料、玻璃、水晶制成，现在小明想探究“大小、形状完全相同的凸透镜”的焦距与制作材料是否有关？请你帮他设计这次探究的方案。
（1）这次探究活动所需的器材有哪些？
（2）请你写出探究的主要步骤。
（3）请你设计实验现象或实验数据记录表格。
（4）在这次探究过程中，你所运用的主要的科学研究方法是什么？
《第四章 光的折射 透镜》复习练习二
班级_______姓名___________学号________
一、填空题
1、有下列光学器具：太阳灶、近视眼镜、汽车观后镜、眼睛晶状体，可以按不同的光学标准将其分类：一类包括________________________，分类依据是______________；另一类包括_________________分类依据是__________________。
2、放映幻灯时，当幻灯片到镜头的距离为10cm时，恰能在银幕上成一清晰的像，则银幕上所成的是_____、_____、____像，该幻灯机镜头的焦距范围是________，为了使观众在银幕上看到正立的像，幻灯片必须要________插在架上。
3、光从空气垂直射入水中，传播方向_____，光速_______。（填变大、变小或不变）
4、古诗中有许多描述光学现象的诗句，如“潭清疑水浅”说的就是光的______现象；“池水映明月”说的就是光的______________现象。
5、如图所示，甲、乙两张光路图说明了凸透镜对光线有__________作用，同时又说明了光学中的一个重要原理，即__________________。
二、选择题
6、有一块长方形的玻璃砖，如图，砖内有一凹形的空气泡，让一束光穿过玻璃砖，则这束光 （ ）
A、将发生会聚 B、将会发散 C、方向不改变 D、无法确定
7、拍集体照时，发现有些人没有进入镜头，为了使全体人员都进入镜头，应采取A.人不动，照相机离人远一些，镜头往里缩一些 （ ）
B.人不动，照相机离人近一些，镜头往里缩一些
C.人不动，照相机离人近一些，镜头往前伸一些
D.照相机和镜头都不动，人站近一些
8、某同学在学习“眼球折光系统”一节时，制作了一个眼球
模型，如图所示，模型中的凸透镜相当于晶状体，烧瓶的后
壁相当于视网膜，烧瓶里放有一种透明液体表示玻璃体，则图示表示的眼球模型和应采取的矫正措施分别是（ ）
A.远视眼模型，用凸透镜矫正 B.近视眼模型，用凹透镜矫正
C.近视眼模型，用凸透镜矫正 D.远视眼模型，用凹透镜矫正
9、老奶奶用放大镜看报纸时，为了看到更大的清晰的像，应（ ）
A.报纸与眼睛不动，放大镜离报纸远些 B.报纸与眼睛不动，放大镜离报纸近些
C.报纸与放大镜不动，眼睛离报纸近些 D.报纸与放大镜不动，眼睛离报纸远些
10、放映幻灯时，想使银幕上出现一个放大的“F”，则幻灯片应按下图哪种方法放置？（ ）
11、如图，一束光线斜射到不透明的容器底部，在M处留下了一个光斑，当向容器中注水后，光斑的实际位置将 （ ）
A、在M处的左边 B、在M处的右边
C、在M处的上方 D、仍在M处
12、游泳运动员在游泳池底部看天花板，发现天花板 （ ）
A、变高 B、变低 C、不变 D、无法判断
13、如图，人眼在A处看见河里B处有一条鱼，若从A处射出一束激光，要使激光能照射到鱼的身上，则激光应向哪一点射出（ ）
A、B点 B、B点上方 C、B点下方 D、B点左方或右方
三、作图题
14、透镜可以看作是由三棱镜组合而成的，试在下面的方框中用两个三棱镜的组合，分别作图表示出凸透镜和凹透镜的基本模型，并在图中用两根平行光线示例出凸透镜和凹透镜对光线的作用。
凸透镜模型 凹透镜模型
15、一束光线射到平行玻璃砖上，试大致画出光穿过玻璃砖的光路图。
16、根据凸透镜成像的规律，在图中画出物体的大致位置。
四、探究题
17、有两只相同的干净的玻璃杯，一只盛滿不含气泡、污物、颜料的纯净水，另一只是空的，两杯上都盖有盖子，请你在不借助于其他工具的情况下，用眼睛来判断哪只杯子中有水？
18、用一张报纸、一把塑料尺、一玻璃杯水，我们可以做哪些光学实验？
器材 观察到的现象 说明的物理原理或规律
19、你做过“光在水面上发生折射现象”的探究活动吗？在这个活动中，为了便于观察光束的路径，你采取了哪些措施？说说其中的道理。
20、如图，当光由水斜射入空气中时，在界面处既发生光反射现象，也发生光折射现象。并且光在空气中的折射角大于光在水中的入射角，当入射角增大时，折射角也随着增大。那么，当入射角增大到一定程度时将会发生什么现象？
猜想：_____________________________________________
理由：_____________________________________________
