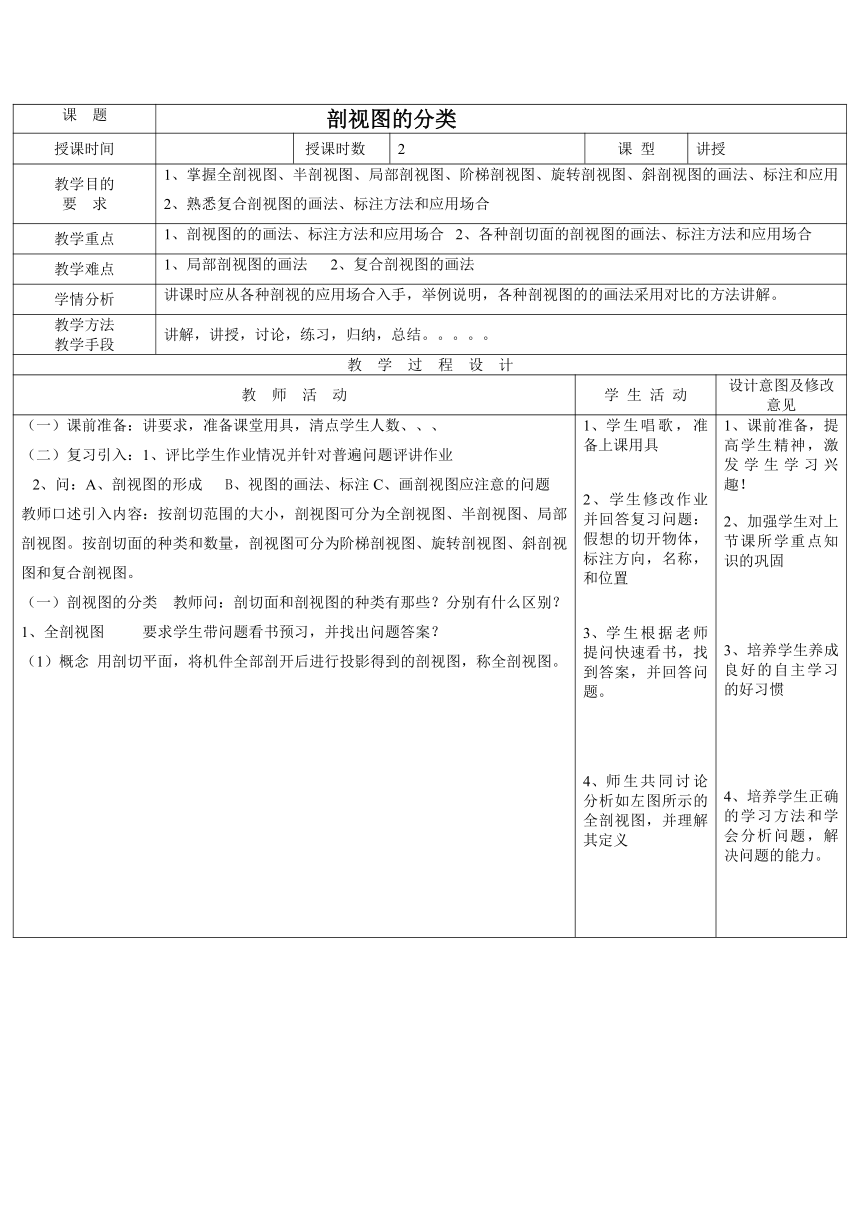

课 题 剖视图的分类
授课时间 授课时数 2 课 型 讲授
教学目的 要 求 1、掌握全剖视图、半剖视图、局部剖视图、阶梯剖视图、旋转剖视图、斜剖视图的画法、标注和应用 2、熟悉复合剖视图的画法、标注方法和应用场合
教学重点 1、剖视图的的画法、标注方法和应用场合 2、各种剖切面的剖视图的画法、标注方法和应用场合
教学难点 1、局部剖视图的画法 2、复合剖视图的画法
学情分析 讲课时应从各种剖视的应用场合入手，举例说明，各种剖视图的的画法采用对比的方法讲解。
教学方法 教学手段 讲解，讲授，讨论，练习，归纳，总结。。。。。
教 学 过 程 设 计
教 师 活 动 学 生 活 动 设计意图及修改意见
（一）课前准备：讲要求，准备课堂用具，清点学生人数、、、 （二）复习引入：1、评比学生作业情况并针对普遍问题评讲作业 2、问：A、剖视图的形成 B、视图的画法、标注 C、画剖视图应注意的问题 教师口述引入内容：按剖切范围的大小，剖视图可分为全剖视图、半剖视图、局部剖视图。按剖切面的种类和数量，剖视图可分为阶梯剖视图、旋转剖视图、斜剖视图和复合剖视图。 （一）剖视图的分类 教师问：剖切面和剖视图的种类有那些？分别有什么区别？ 1、全剖视图 要求学生带问题看书预习，并找出问题答案？ （1）概念 用剖切平面，将机件全部剖开后进行投影得到的剖视图，称全剖视图。 学生唱歌，准备上课用具 2、学生修改作业并回答复习问题：假想的切开物体，标注方向，名称，和位置 学生根据老师提问快速看书，找到答案，并回答问题。 师生共同讨论分析如左图所示的全剖视图，并理解其定义 1、课前准备，提高学生精神，激发学生学习兴趣！ 2、加强学生对上节课所学重点知识的巩固 培养学生养成良好的自主学习的好习惯 培养学生正确的学习方法和学会分析问题，解决问题的能力。
（2）应用 全剖视图一般用于表达外形较简单，内部结构较复杂的机件。 （3）标注 当剖切平面通过机件的对称（或基本对称）平面，且全剖视图按投影关系配置，中间又无其它视图隔开时，可以省略标注 2、半剖视图 对照书上讲解定义，对照课件讲解作图 （1）概念 当机件具有对称平面时，以对称中心线为界，在垂直于对称平面的投影面上投影得到的，由半个剖视图和半个视图合并组成的图形称为半剖视图 （2）应用 半剖视图既充分地表达了机件的内部结构，又保留了机件的外部形状，但半剖视图只适宜于表达对称的或基本对称的机件 （3）标注 半剖视图的标注方法与全剖视图相同 （4）注意几点：（课件展示） 1）具有对称平面的机件，在垂直于对称平面的投影面上，才宜采用半剖视。如机件的形状接近于对称，而不对称部分已另有视图表达时，也可以采用半剖视。 2）半个剖视和半个视图必须以细点画线为界。 3）半剖视图中的内部轮廓在半个视图中不必再用虚线表示 3、局部剖视图 （1）概念 将机件局部剖开后进行投影得到的剖视图称为局部剖视图。局部剖视图也是在同一视图上同时表达内外形状的方法，并用波浪线作为剖视图与视图的界线。 5、学生根据老师的演示学习全剖视图的标注方法，病态论记忆其应用：外形简单，内形复杂的基件。 学生根据教师的演示绘制讨论总结在画全剖视图的时候要注意一些什么问题。 7、师生共同讨论分析如刷上63页4-14所示的半剖视图，并理解其定义 8、学生根据老师的演示学习全剖视图的标注方法，并讨论记忆其应用：对称或者基本对称件 9、学生根据教师的演示绘制讨论总结在画半剖视图的时候要注意一些什么问题。 相同的方法学习局部剖视图：具体应用如左所示 11、学生巩固看书复习 5、引导学生学会自己学习，自己学会分析，自己总结重点知识！ 6、锻炼学生能根据老师的引导能找到正确的学习方法和培养学生之间相互合作思考分析、解决问题的能力。 加强对重点知识和容易混淆的知识的记忆！ 8、让学生能够发现自己所存在的问题，便于及时改正！ 14、培养学生及时掌握重难点，和巩固重难点。
（2）应用 从以上几例可知，局部剖视是一种比较灵活的表达方法，剖切范围根据实际需要决定。但使用时要考虑到看图方便，剖切不要过于零碎。它常用于下列两种情况： 1）机件只有局部内形要表达，而又不必或不宜采用全剖视图时； 2）不对称机件需要同时表达其内、外形状时，宜采用局部剖视图。 3）波浪线的画法 表示视图与剖视范围的波浪线，可看作机件断裂痕迹的投影 注意：1）波浪线不能超出图形轮廓线。 波浪线不能穿孔而过，如遇到孔、槽等结构时，波浪线必须断开。 3）波浪线不能与图形中任何图线重合，不能用其它线代替或画在其它线的延长线上。 4) 当被剖切部位的局部结构为回转体时，允许将该结构的中心线作为局部剖视图与视图的分界线。 （4）标注 局部剖视图的标注方法和全剖视相同。但剖切位置非常明显，则可以不标注。 12、学生完成练习和课后作业，并预习下节课剖视图的知识
小 结 1、全剖视图、半剖视图、局部剖视图的画法、标注方法和应用场合
课后作业 习题集
教 后 记
板书设计 剖视图的分类： 1、全剖视图（1）概念 （2）应用 （3）标注 2、半剖视图 （1）概念 （2）应用 （3）标注 （4）注意 3、局部剖视图（1）概念（2）应用 （3）波浪线的画法（4）标注
