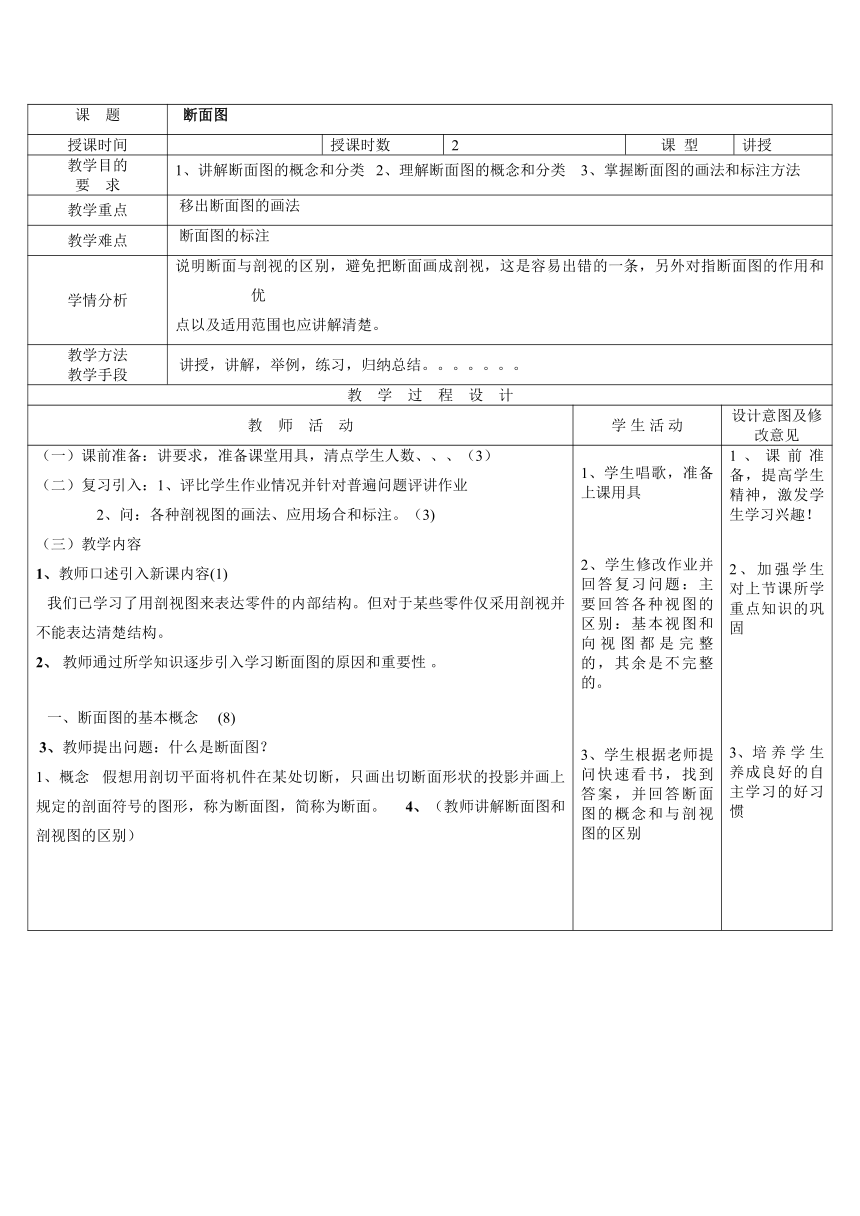

课 题 断面图
授课时间 授课时数 2 课 型 讲授
教学目的 要 求 1、讲解断面图的概念和分类 2、理解断面图的概念和分类 3、掌握断面图的画法和标注方法
教学重点 移出断面图的画法
教学难点 断面图的标注
学情分析 说明断面与剖视的区别，避免把断面画成剖视，这是容易出错的一条，另外对指断面图的作用和优 点以及适用范围也应讲解清楚。
教学方法 教学手段 讲授，讲解，举例，练习，归纳总结。。。。。。。
教 学 过 程 设 计
教 师 活 动 学 生 活 动 设计意图及修改意见
（一）课前准备：讲要求，准备课堂用具，清点学生人数、、、（3） （二）复习引入：1、评比学生作业情况并针对普遍问题评讲作业 2、问：各种剖视图的画法、应用场合和标注。（3) 教学内容 1、教师口述引入新课内容(1) 我们已学习了用剖视图来表达零件的内部结构。但对于某些零件仅采用剖视并不能表达清楚结构。 2、 教师通过所学知识逐步引入学习断面图的原因和重要性 。 一、断面图的基本概念 (8) 3、教师提出问题：什么是断面图？ 1、概念 假想用剖切平面将机件在某处切断，只画出切断面形状的投影并画上规定的剖面符号的图形，称为断面图，简称为断面。 4、（教师讲解断面图和剖视图的区别） 学生唱歌，准备上课用具 2、学生修改作业并回答复习问题：主要回答各种视图的区别：基本视图和向视图都是完整的，其余是不完整的。 学生根据老师提问快速看书，找到答案，并回答断面图的概念和与剖视图的区别 1、课前准备，提高学生精神，激发学生学习兴趣！ 2、加强学生对上节课所学重点知识的巩固 培养学生养成良好的自主学习的好习惯

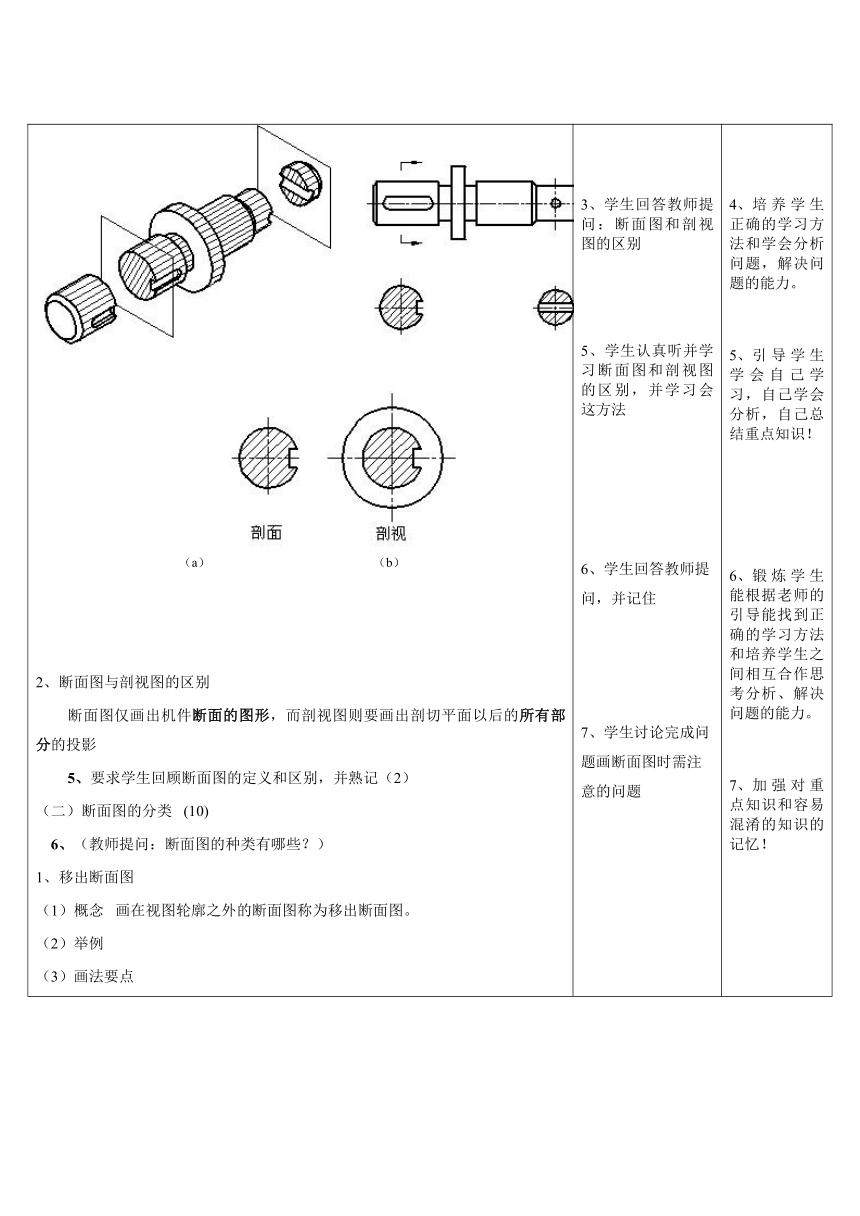

（a） （b） 2、断面图与剖视图的区别 断面图仅画出机件断面的图形，而剖视图则要画出剖切平面以后的所有部分的投影 5、要求学生回顾断面图的定义和区别，并熟记（2） （二）断面图的分类 (10) 6、（教师提问：断面图的种类有哪些？） 1、移出断面图 （1）概念 画在视图轮廓之外的断面图称为移出断面图。 （2）举例 （3）画法要点 学生回答教师提问：断面图和剖视图的区别 5、学生认真听并学习断面图和剖视图的区别，并学习会这方法 6、学生回答教师提问，并记住 7、学生讨论完成问题画断面图时需注意的问题 培养学生正确的学习方法和学会分析问题，解决问题的能力。 引导学生学会自己学习，自己学会分析，自己总结重点知识！ 锻炼学生能根据老师的引导能找到正确的学习方法和培养学生之间相互合作思考分析、解决问题的能力。 加强对重点知识和容易混淆的知识的记忆！
7、（教师提示后同学思考断面图的画法和注意事项) 移出断面轮廓线用粗实线画，断面上画出剖面符号。尽量配置在剖切平面的延长线上。 2）当剖切平面通过由回转面形成的圆孔、圆锥坑等结构的轴线时，此结构应按剖视画出。(举例讲解） （b） 3）当剖切平面通过非回转面，会导致出现完全分离的断面时，此结构也应按剖视画出。 重合断面图 画在视图轮廓之内的断面图称为重合断面图。 为了使图形清晰，避避免与视图中的线条混淆，重合断面的轮廓先用细实线画出。当重合断面的轮廓线与视图的轮廓线重合时，扔按视图的轮廓线画出，不应该中断。 8、（教师总结画移出断面图时的方法和需注意的问题，并要求学生记住） 教师提问：什么是重合断面图？怎么画？再画的时候要注意些什么？？（三）剖切位置与标注 (7) 8、学生修正自己的答案，并记住注意事项 9、学生看书回答重合断面图的相关知识 学生根据所学知识讨论完成画重合点面图时的注意事项 学生看书讨论完成问题并回答提问 认真看并学习标注方法 学生总结记重点并做练习 8、让学生能够发现自己嗦存在的问题，便于及时改正！ 锻炼学生能根据老师的引导能找到正确的学习方法和培养学生之间相互合作思考分析、解决问题的能力。 培养学生及时掌握重难点，和巩固重难点。 加强学生对个别难点的及时掌握 12、促使学生及时掌握本节课重难点，并锻炼起动手能力！
1、当移出断面没在剖切位置延长线上时，如果该移出断面为不对称图形，必须标注剖切符号与带字母的箭头，以表示剖切位置与投影方向，并在断面图上方标出相应的名称“×—×”；如果该移出断面为对称图形，因为投影方向不影响断面形状，所以可以省略箭头。 2、当移出断面按照投影关系配置时，不管该移出断面为对称图形或不对称图形，因为投影方向明显，所以可以省略箭头。 3、当移出断面画在剖切位置的延长线上时，如果该移出断面为对称图形，只需用细点划线标明剖切位置，可以不标注剖切符号、箭头和字母；如果该移出断面为不对称图形，则必须标注剖切位置和箭头，但可以省略字母。 4．当重合断面为不对称图形时，需标注其剖切位置和投影方向；当重合断面为对称图形时，一般不必标注 。 8、（教师提问如何标注断面图？并要求学生看书讨论回答) 教师根据学生的回答逐个解释（ 3 ） 教师总结标注方法并要求学生记(3) 要求学生自己完成作业,教师做指导！
小 结 巩固练习 1、断面图概念和应用 2、断面图与剖视图的区别 3、断面图的分类和标注的要点
课后作业
教 后 记
板书设计 （一）断面图的基本概念 概念 2、断面图与剖视图的区别 断面图仅画出机件断面的图形，而剖视图则要画出剖切平面以后的所有部分的投影 断面图的分类 1、移出断面图 （1）概念 （2）举例（3）画法要点 2、重合断面图 （1）概念 （2）举例（3）画法要点
