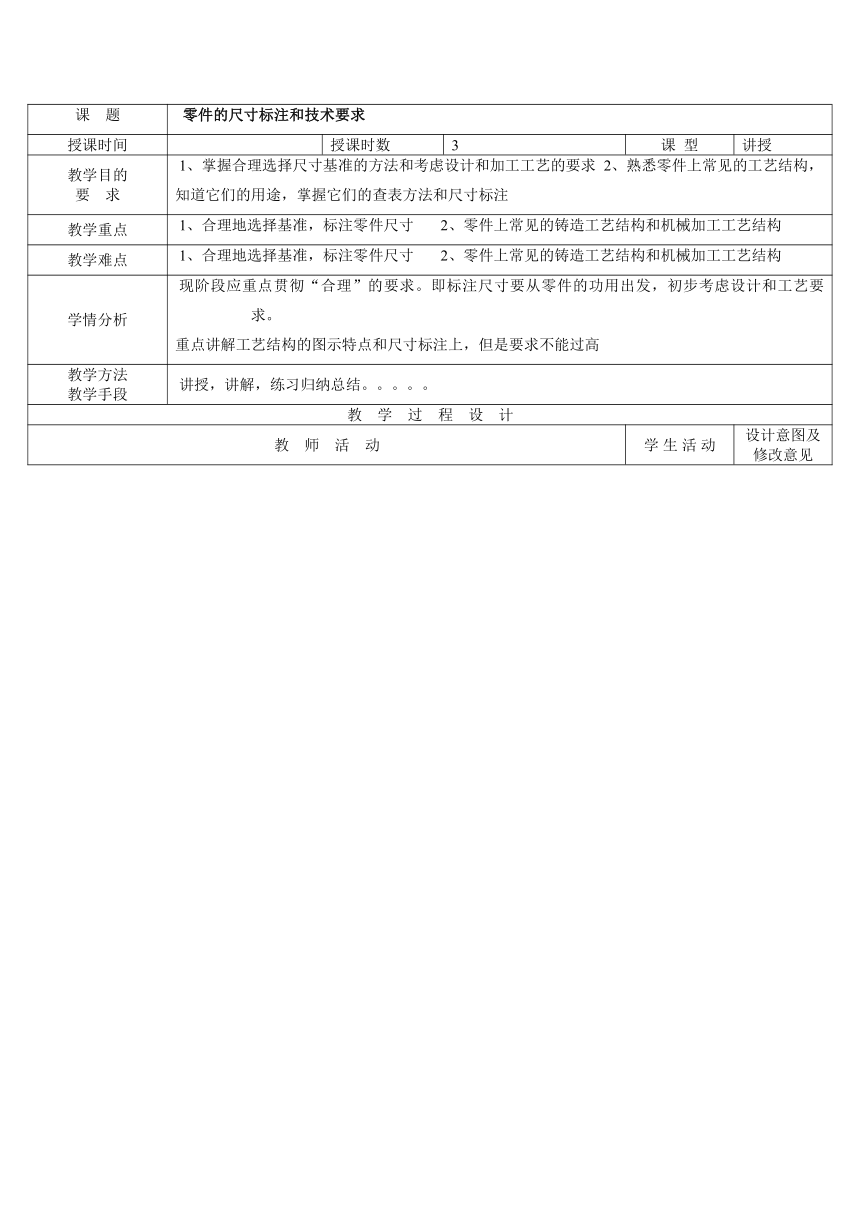

课 题 零件的尺寸标注和技术要求
授课时间 授课时数 3 课 型 讲授
教学目的 要 求 1、掌握合理选择尺寸基准的方法和考虑设计和加工工艺的要求 2、熟悉零件上常见的工艺结构， 知道它们的用途，掌握它们的查表方法和尺寸标注
教学重点 1、合理地选择基准，标注零件尺寸 2、零件上常见的铸造工艺结构和机械加工工艺结构
教学难点 1、合理地选择基准，标注零件尺寸 2、零件上常见的铸造工艺结构和机械加工工艺结构
学情分析 现阶段应重点贯彻“合理”的要求。即标注尺寸要从零件的功用出发，初步考虑设计和工艺要求。 重点讲解工艺结构的图示特点和尺寸标注上，但是要求不能过高
教学方法 教学手段 讲授，讲解，练习归纳总结。。。。。
教 学 过 程 设 计
教 师 活 动 学 生 活 动 设计意图及修改意见

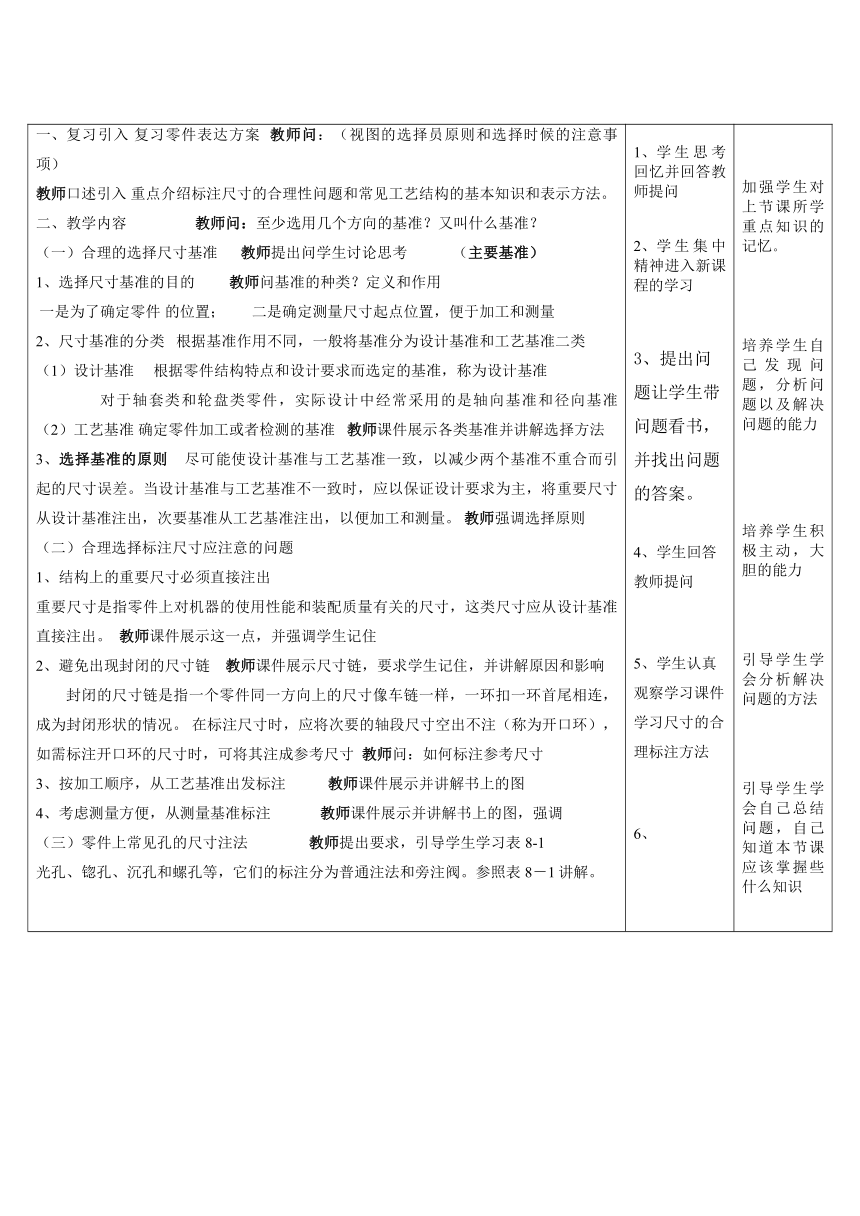

复习引入 复习零件表达方案 教师问：（视图的选择员原则和选择时候的注意事项） 教师口述引入 重点介绍标注尺寸的合理性问题和常见工艺结构的基本知识和表示方法。 二、教学内容 教师问：至少选用几个方向的基准？又叫什么基准？ （一）合理的选择尺寸基准 教师提出问学生讨论思考 （主要基准） 1、选择尺寸基准的目的 教师问基准的种类？定义和作用 一是为了确定零件 的位置； 二是确定测量尺寸起点位置，便于加工和测量 2、尺寸基准的分类 根据基准作用不同，一般将基准分为设计基准和工艺基准二类 （1）设计基准 根据零件结构特点和设计要求而选定的基准，称为设计基准 对于轴套类和轮盘类零件，实际设计中经常采用的是轴向基准和径向基准 （2）工艺基准 确定零件加工或者检测的基准 教师课件展示各类基准并讲解选择方法 3、选择基准的原则 尽可能使设计基准与工艺基准一致，以减少两个基准不重合而引起的尺寸误差。当设计基准与工艺基准不一致时，应以保证设计要求为主，将重要尺寸从设计基准注出，次要基准从工艺基准注出，以便加工和测量。 教师强调选择原则 （二）合理选择标注尺寸应注意的问题 1、结构上的重要尺寸必须直接注出 重要尺寸是指零件上对机器的使用性能和装配质量有关的尺寸，这类尺寸应从设计基准直接注出。 教师课件展示这一点，并强调学生记住 2、避免出现封闭的尺寸链 教师课件展示尺寸链，要求学生记住，并讲解原因和影响 封闭的尺寸链是指一个零件同一方向上的尺寸像车链一样，一环扣一环首尾相连，成为封闭形状的情况。 在标注尺寸时，应将次要的轴段尺寸空出不注（称为开口环），如需标注开口环的尺寸时，可将其注成参考尺寸 教师问：如何标注参考尺寸 3、按加工顺序，从工艺基准出发标注 教师课件展示并讲解书上的图 4、考虑测量方便，从测量基准标注 教师课件展示并讲解书上的图，强调 （三）零件上常见孔的尺寸注法 教师提出要求，引导学生学习表8-1 光孔、锪孔、沉孔和螺孔等，它们的标注分为普通注法和旁注阀。参照表8－1讲解。 学生思考回忆并回答教师提问 学生集中精神进入新课程的学习 3、提出问题让学生带问题看书，并找出问题的答案。 学生回答教师提问 学生认真观察学习课件学习尺寸的合理标注方法 加强学生对上节课所学重点知识的记忆。 培养学生自己发现问题，分析问题以及解决问题的能力 培养学生积极主动，大胆的能力 引导学生学会分析解决问题的方法 引导学生学会自己总结问题，自己知道本节课应该掌握些什么知识
（四）铸造零件的工艺结构 教师提出问题，学生看书讨论 1、拔模斜度 教师课件展示起模斜度以及其表示方法，注意事项 用铸造法造零件时，为便于将木模从砂型中取出，一般沿木模拔模的方向作成约1：20的斜度，叫做拔模斜度。因而铸件上也有相应的斜度。这种斜度在图上可以不标注，也可不画出。必要时，可在技术要求中注明。 2、铸造圆角 教师课件展示铸造圆角以及其表示方法，注意事项 在铸件毛坯各表面的相交处，都有铸造圆角，这样既便于起模，又能防止在浇铸时铁水将砂型转角处冲坏，还可避免铸件在冷却时产生裂纹或缩孔。铸造圆角半径在图上一般不注出，而写在技术要求中。 教师课件展示什么是过渡线，并讲解如何绘制 铸件表面由于圆角存在，使铸件表面的交线变得不明显，这种不明显的交线称为过渡线。过渡线的画法与交线画法基本相同，只是过渡线的两端与圆角轮廓线之间应留有空隙。 3、铸件壁厚 教师课件展示铸件壁厚和标注，注意！。。。 在浇铸零件时，为了避免各部分因冷却速度不同而产生缩孔或裂纹，铸件的壁厚应保持大致均匀，或采用渐变的方法，并尽量保持壁厚均匀。 （五）机械加工工艺结构 教师要求学生看书并掌握 机械加工工艺结构主要有：倒圆、例角、越程槽、退刀槽、凸台和凹坑、中心孔等。 常见机械加工工艺结构的画法、尺寸标注及用途见表8—2。 1、倒角与倒圆 教师课件展示各种工艺结构形状，标注，含义和注意事项 2、退刀槽和越程槽 教师引导学生分析树上的图形 3、凸台和凹坑 4、中心孔 教师引导提示学生总结 思考并认真观察学习课件，学习铸件的工艺结构形状，标注和注意事项并回答教师提问 7、学生看书，学习常见的工艺结构形状和绘制时注意事项 8、学生讨论完成练习，并谨记注意事项 培养学生之间的相互合作能力以及学以致用和动手能力 培养学生自己分析重难点，并总结掌握的能力
小 结 巩固练习 1、基准的概念、种类和选择 2、标注尺寸时应注意的事项 3、常见零件图形上孔的尺寸注法 4、常用的零件铸造工艺结构和机械加工工艺结构。
课后作业 习题集
教 后 记
板书设计 （一）合理的选择尺寸基准 选择尺寸基准的目的 2、尺寸基准的分类 （1）设计基准 （2）工艺基准 3、选择基准的原则 （二）合理选择标注尺寸应注意的问题 1、结构上的重要尺寸必须直接注出 2、避免出现封闭的尺寸链 3、按加工顺序，从工艺基准出发标注 考虑测量方便，从测量基准标注 零件上常见孔的尺寸注法 铸造零件的工艺结构 1、拔模斜度 2、铸造圆角 3、铸件壁厚 机械加工工艺结构 1、倒角与倒圆 2、退刀槽和越程槽 3、凸台和凹坑 4、中心孔
