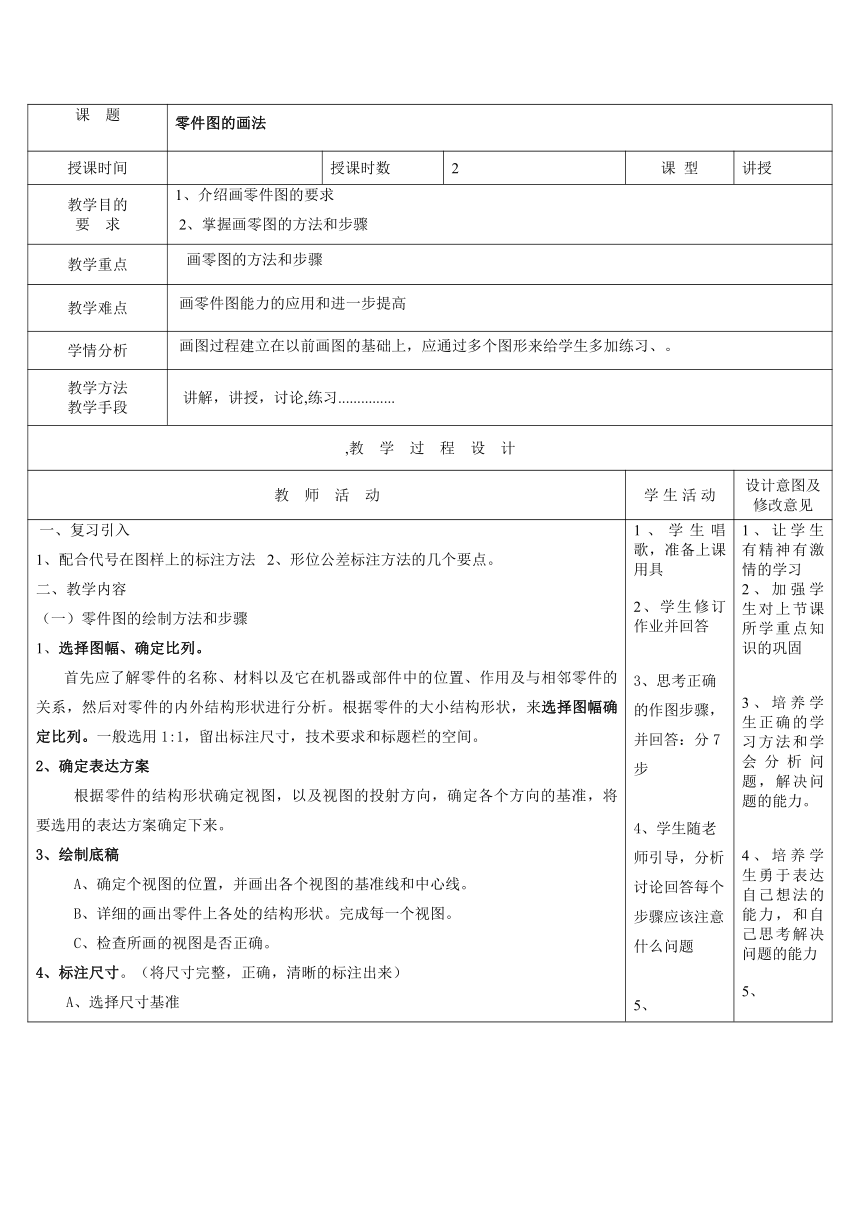

课 题 零件图的画法
授课时间 授课时数 2 课 型 讲授
教学目的 要 求 介绍画零件图的要求 2、掌握画零图的方法和步骤
教学重点 画零图的方法和步骤
教学难点 画零件图能力的应用和进一步提高
学情分析 画图过程建立在以前画图的基础上，应通过多个图形来给学生多加练习、。
教学方法 教学手段 讲解，讲授，讨论,练习...............
,教 学 过 程 设 计
教 师 活 动 学 生 活 动 设计意图及修改意见
一、复习引入 1、配合代号在图样上的标注方法 2、形位公差标注方法的几个要点。 二、教学内容 （一）零件图的绘制方法和步骤 1、选择图幅、确定比列。 首先应了解零件的名称、材料以及它在机器或部件中的位置、作用及与相邻零件的关系，然后对零件的内外结构形状进行分析。根据零件的大小结构形状，来选择图幅确定比列。一般选用1:1，留出标注尺寸，技术要求和标题栏的空间。 确定表达方案 根据零件的结构形状确定视图，以及视图的投射方向，确定各个方向的基准，将要选用的表达方案确定下来。 绘制底稿 A、确定个视图的位置，并画出各个视图的基准线和中心线。 B、详细的画出零件上各处的结构形状。完成每一个视图。 C、检查所画的视图是否正确。 4、标注尺寸。（将尺寸完整，正确，清晰的标注出来） A、选择尺寸基准 1、学生唱歌，准备上课用具 2、学生修订作业并回答 3、思考正确的作图步骤，并回答：分7步 4、学生随老师引导，分析讨论回答每个步骤应该注意什么问题 5、 1、让学生有精神有激情的学习 2、加强学生对上节课所学重点知识的巩固 3、培养学生正确的学习方法和学会分析问题，解决问题的能力。 4、培养学生勇于表达自己想法的能力，和自己思考解决问题的能力 5、
B、画尺寸线，尺寸界线，箭头 C、标注尺寸数字 画剖面线，描粗，写技术要求以及标题栏，并完成整张图纸。 在绘制图形时候的注意事项： 1、线型运用要准确，图线粗细要分明 2、必须有完整的定形定位尺寸，对称尺寸要对成标注 3、所有对称图形都要又对称中心线 4、先用细实线绘制视图，检查过后再加粗。 5、必须留有标注尺寸，写技术要求和标题栏留一定的空隙 6、画剖面线的时候先水平在倾斜，先上后下，先左后右。 ）学生练习绘制图形（习题集48） 1、先引导学生分析该轴测图 2、引导并抽学生回答绘制该图形时候所选用的图纸，比例以及所选用的基准 3、引导并抽学生回答绘制图形的步骤 4、学生相互劳伦并完成零件图的绘制 学生牢记三等规律和方位关系以及三个视图的位置关系。 6、就自己不懂，不清楚的问题提出质 7、提问学生：每一部分可看作由几个基本体组成 学生讨论完成检查描深的顺序？ （先曲后直，先细后粗，先水平后垂斜，图框标题栏，画尺寸线标尺寸，填写标题栏，修饰核对。 锻炼学生能根据老师的引导能找到正确的学习方法和培养学生之间相互合作思考分析、解决问题的能力。 6、鼓励学生勇于表达自己的想法，和逐步培养其空间思维能力，以达到以后快速读图的目 7、培养学生学会自己解决问题，自己作图 ，自己完成作业
小 结 巩固练习 1、 介绍画零件图的要求 2、掌握画零图的方法和步骤
课后作业 习题集
教 后 记
板书设计 一、零件图的绘制方法和步骤 1、选择图幅、确定比列。 2、确定表达方案 3、绘制底稿 4、标注尺寸。（将尺寸完整，正确，清晰的标注出来） 5、画剖面线，描粗，写技术要求以及标题栏，并完成整张图纸。
6、在绘制图形时候的注意事项
