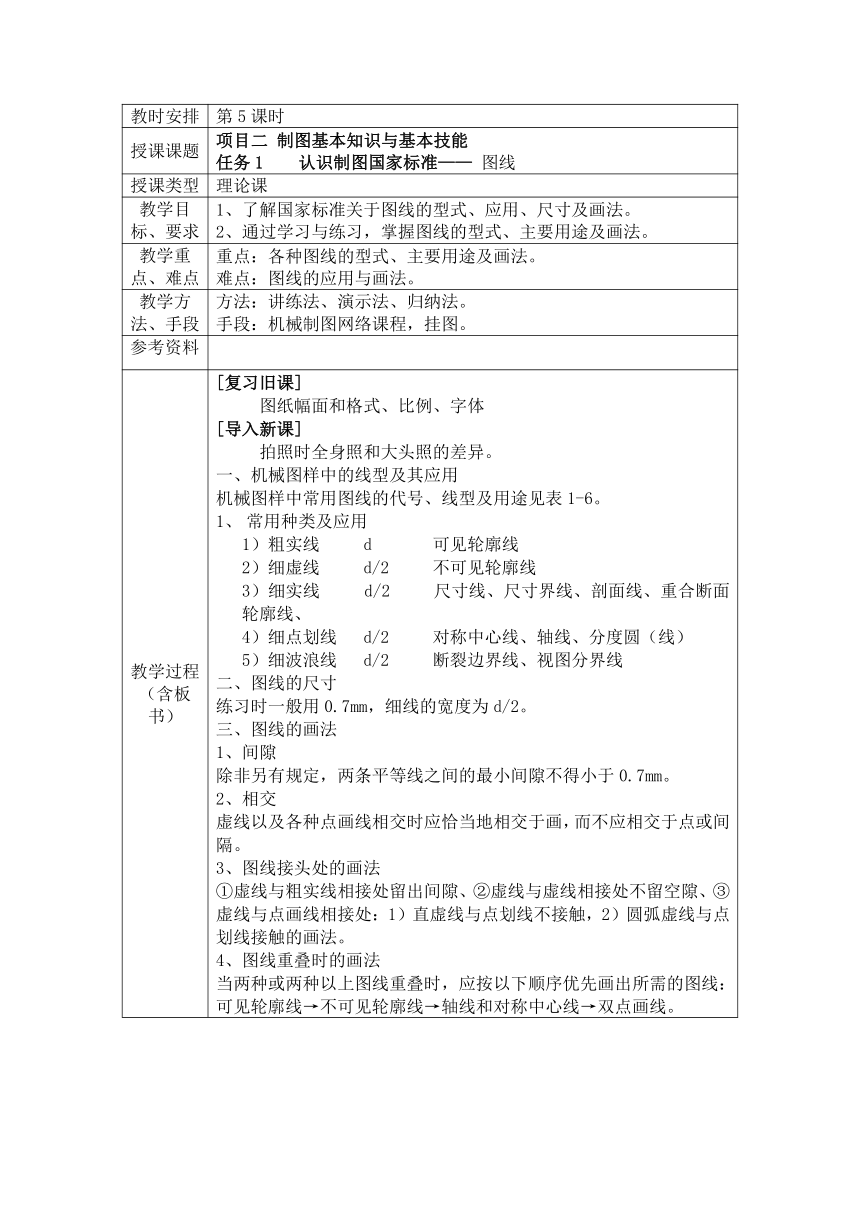

教时安排 第5课时
授课课题 项目二 制图基本知识与基本技能 任务1 认识制图国家标准—— 图线
授课类型 理论课
教学目标、要求 1、了解国家标准关于图线的型式、应用、尺寸及画法。 2、通过学习与练习，掌握图线的型式、主要用途及画法。
教学重点、难点 重点：各种图线的型式、主要用途及画法。 难点：图线的应用与画法。
教学方法、手段 方法：讲练法、演示法、归纳法。 手段：机械制图网络课程，挂图。
参考资料
教学过程 （含板书） [复习旧课] 图纸幅面和格式、比例、字体 [导入新课] 拍照时全身照和大头照的差异。 一、机械图样中的线型及其应用 机械图样中常用图线的代号、线型及用途见表1-6。 常用种类及应用 1）粗实线 d 可见轮廓线 2）细虚线 d/2 不可见轮廓线 3）细实线 d/2 尺寸线、尺寸界线、剖面线、重合断面轮廓线、 4）细点划线 d/2 对称中心线、轴线、分度圆（线） 5）细波浪线 d/2 断裂边界线、视图分界线 二、图线的尺寸 练习时一般用0.7mm，细线的宽度为d/2。 三、图线的画法 1、间隙 除非另有规定，两条平等线之间的最小间隙不得小于0.7mm。 2、相交 虚线以及各种点画线相交时应恰当地相交于画，而不应相交于点或间隔。 3、图线接头处的画法 ①虚线与粗实线相接处留出间隙、②虚线与虚线相接处不留空隙、③虚线与点画线相接处：1）直虚线与点划线不接触，2）圆弧虚线与点划线接触的画法。 4、图线重叠时的画法 当两种或两种以上图线重叠时，应按以下顺序优先画出所需的图线： 可见轮廓线→不可见轮廓线→轴线和对称中心线→双点画线。 二、图线的尺寸 练习时一般用0.7mm，细线的宽度为d/2。 三、图线的画法 1、间隙 除非另有规定，两条平等线之间的最小间隙不得小于0.7mm。 2、相交 虚线以及各种点画线相交时应恰当地相交于画，而不应相交于点或间隔。 3、图线接头处的画法 ①虚线与粗实线相接处留出间隙、②虚线与虚线相接处不留空隙、③虚线与点画线相接处：1）直虚线与点划线不接触，2）圆弧虚线与点划线接触的画法。 4、图线重叠时的画法 当两种或两种以上图线重叠时，应按以下顺序优先画出所需的图线： 可见轮廓线→不可见轮廓线→轴线和对称中心线→双点画线。 [小结] 1、图线的基本线型、主要应用； 2、图线的画法注意事项。 [板书] 一、械图样中常用图线的代号、线型及用途 1、粗实线 d 可见轮廓线 2、细虚线 d/2 不可见轮廓线 3、细实线 d/2 尺寸线、尺寸界线、剖面线、重合断面轮廓线、 4、细点划线 d/2 对称中心线、轴线、分度圆（线） 5、细波浪线 d/2 断裂边界线、视图分界线 二、图线的尺寸 练习时一般用0.7mm，细线的宽度为d/2。 三、图线的画法 1、间隙 除非另有规定，两条平等线之间的最小间隙不得小于0.7mm。 2、相交 虚线以及各种点画线相交时应恰当地相交于画，而不应相交于点或间隔。 3、图线接头处的画法 ①虚线与粗实线相接处留出间隙、②虚线与虚线相接处不留空隙、③虚线与点画线相接处：1）直虚线与点划线不接触，2）圆弧虚线与点划线接触的画法4、图线重叠时的画法
作业布置 1、完成习题集第7页。 2、思考教材P．21思考题3、4题。
教学后记
