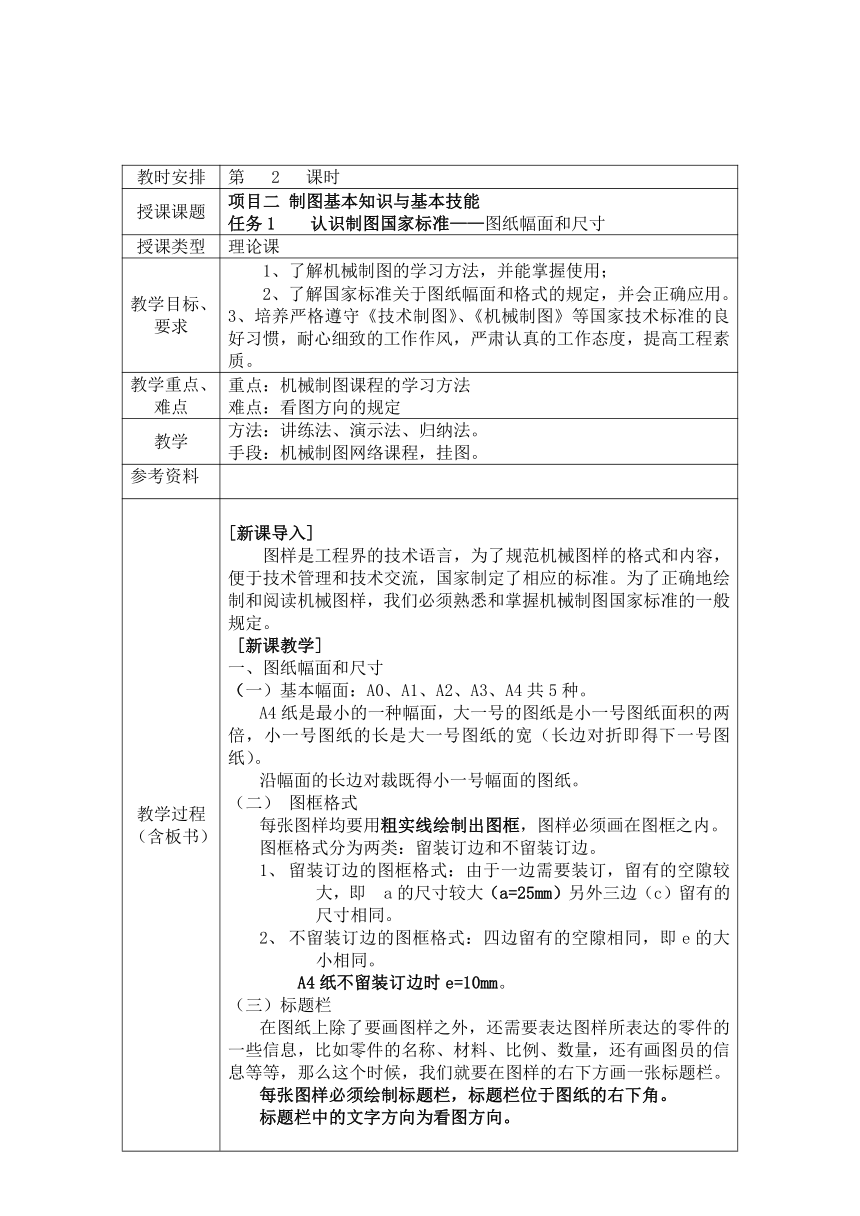

教时安排 第 2 课时
授课课题 项目二 制图基本知识与基本技能 任务1 认识制图国家标准——图纸幅面和尺寸
授课类型 理论课
教学目标、要求 1、了解机械制图的学习方法，并能掌握使用； 2、了解国家标准关于图纸幅面和格式的规定，并会正确应用。 3、培养严格遵守《技术制图》、《机械制图》等国家技术标准的良好习惯，耐心细致的工作作风，严肃认真的工作态度，提高工程素质。
教学重点、难点 重点：机械制图课程的学习方法 难点：看图方向的规定
教学 方法：讲练法、演示法、归纳法。 手段：机械制图网络课程，挂图。
参考资料
教学过程 （含板书） [新课导入] 图样是工程界的技术语言，为了规范机械图样的格式和内容，便于技术管理和技术交流，国家制定了相应的标准。为了正确地绘制和阅读机械图样，我们必须熟悉和掌握机械制图国家标准的一般规定。 [新课教学] 一、图纸幅面和尺寸 （一）基本幅面：A0、A1、A2、A3、A4共5种。 A4纸是最小的一种幅面，大一号的图纸是小一号图纸面积的两倍，小一号图纸的长是大一号图纸的宽（长边对折即得下一号图纸）。 沿幅面的长边对裁既得小一号幅面的图纸。 （二） 图框格式 每张图样均要用粗实线绘制出图框，图样必须画在图框之内。 图框格式分为两类：留装订边和不留装订边。 留装订边的图框格式：由于一边需要装订，留有的空隙较大，即 a的尺寸较大（a=25mm）另外三边（c）留有的尺寸相同。 不留装订边的图框格式：四边留有的空隙相同，即e的大小相同。 A4纸不留装订边时e=10mm。 （三）标题栏 在图纸上除了要画图样之外，还需要表达图样所表达的零件的一些信息，比如零件的名称、材料、比例、数量，还有画图员的信息等等，那么这个时候，我们就要在图样的右下方画一张标题栏。 每张图样必须绘制标题栏，标题栏位于图纸的右下角。 标题栏中的文字方向为看图方向。 [课堂练习] 练习画学生作业用的标题栏 [小结] 图纸幅面、格式。 [板书] 一、图纸幅面和尺寸 （一）基本幅面：A0、A1、A2、A3、A4共5种。 （二） 图框格式 1、粗实线绘制出图框。 2、图框格式分为两类：留装订边和不留装订边。 3、留装订边：左侧，a=25mm，且A4为竖装；不留装订边：A4纸e=10mm （三）标题栏 1、每张图样必须绘制标题栏，标题栏位于图纸的右下角，图框为粗实线。 2、标题栏中的文字方向为看图方向。
作业布置 教材P．21思考题1
