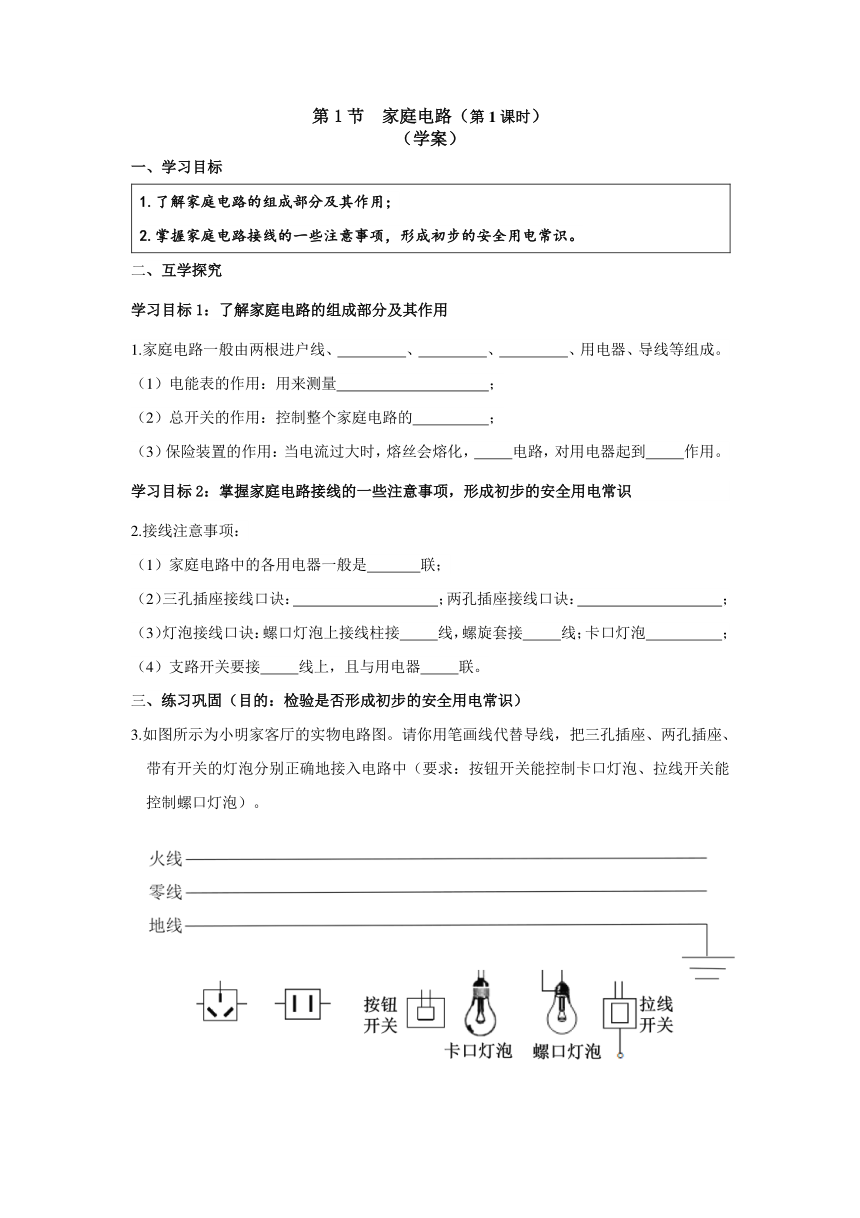

第1节 家庭电路（第1课时）
（学案）
一、学习目标
1.了解家庭电路的组成部分及其作用； 2.掌握家庭电路接线的一些注意事项，形成初步的安全用电常识。
二、互学探究
学习目标1：了解家庭电路的组成部分及其作用
1.家庭电路一般由两根进户线、 、 、 、用电器、导线等组成。（1）电能表的作用：用来测量 ；
（2）总开关的作用：控制整个家庭电路的 ；
（3）保险装置的作用：当电流过大时，熔丝会熔化， 电路，对用电器起到 作用。
学习目标2：掌握家庭电路接线的一些注意事项，形成初步的安全用电常识
2.接线注意事项：
（1）家庭电路中的各用电器一般是 联；
（2）三孔插座接线口诀： ；两孔插座接线口诀： ；
（3）灯泡接线口诀：螺口灯泡上接线柱接 线，螺旋套接 线；卡口灯泡 ；
（4）支路开关要接 线上，且与用电器 联。
三、练习巩固（目的：检验是否形成初步的安全用电常识）
3.如图所示为小明家客厅的实物电路图。请你用笔画线代替导线，把三孔插座、两孔插座、带有开关的灯泡分别正确地接入电路中（要求：按钮开关能控制卡口灯泡、拉线开关能控制螺口灯泡）。
四、真题再现
1.（2019年济宁模拟）如图为家庭电路中带有开关的电灯和带有保险丝的三孔插座，请按照安全用电原则正确连接电路。
2.（黔东南州2019-2020学年度期末）把图中的拉线开关、螺丝口灯泡、三孔插座正确的接入电路中。
3.（黔东南州2020-2021学年度期末）请你根据安全用电原则，将图中开关与两只“220V 11w”的节能灯连接在家庭电路中，要求开关同时控制两灯且两灯正常发光。用笔画线表示导线，将图中开关和它所控制的节能灯正确接入家庭电路。
4.（黔东南州2022-2023学年度期末）如图是常用插线板电路简化图，开关断开时指示灯不发光，插孔不提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压，请在图中画出开关、指示灯、插孔的连接方式。
