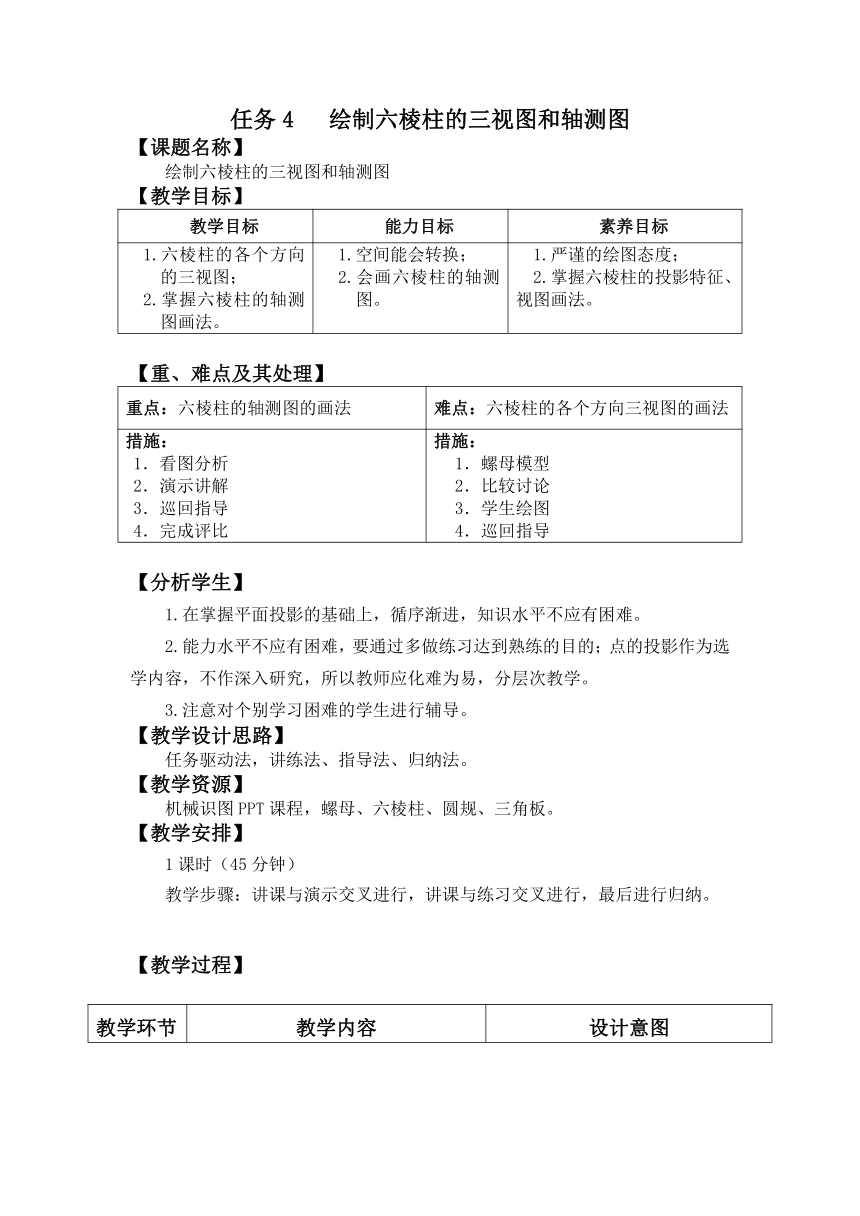

任务4 绘制六棱柱的三视图和轴测图
【课题名称】
绘制六棱柱的三视图和轴测图
【教学目标】
教学目标 能力目标 素养目标
1.六棱柱的各个方向的三视图； 2.掌握六棱柱的轴测图画法。 1.空间能会转换； 2.会画六棱柱的轴测图。 1.严谨的绘图态度； 2.掌握六棱柱的投影特征、视图画法。
【重、难点及其处理】
重点：六棱柱的轴测图的画法 难点：六棱柱的各个方向三视图的画法
措施： 1．看图分析 2．演示讲解 3．巡回指导 4．完成评比 措施： 1．螺母模型 2．比较讨论 3．学生绘图 4．巡回指导
【分析学生】
1.在掌握平面投影的基础上，循序渐进，知识水平不应有困难。
2.能力水平不应有困难，要通过多做练习达到熟练的目的；点的投影作为选学内容，不作深入研究，所以教师应化难为易，分层次教学。
3.注意对个别学习困难的学生进行辅导。
【教学设计思路】
任务驱动法，讲练法、指导法、归纳法。
【教学资源】
机械识图PPT课程，螺母、六棱柱、圆规、三角板。
【教学安排】
1课时（45分钟）
教学步骤：讲课与演示交叉进行，讲课与练习交叉进行，最后进行归纳。
【教学过程】
教学环节 教学内容 设计意图
引入 3分钟 教师：回顾上节课的学习的六棱柱的三视图。提问：在各个方向上六棱柱的三视图的画法？ 学生：根据上节课的内容，思考在各方向上六棱柱的特点。 利用上节课六棱柱其中一个方向上的三视图，换位思考在其他方向的视图，培养学生思考和空间想象能力。带着问题进入新课学习。
补画视图 7分钟 教师：发任务书，叫一位学生在黑板上画，教师巡回指导。 学生：根据任务书补画视图，标注尺寸，并想象其投影特性。 通过不同的视图的画法，加强对六棱柱三视图的投影特性。教师巡回指导，观察学生的掌握程度，以此来突破难点。
轴测图要术 2分钟 教师：引导学生回想轴测图的几个要点？ 学生：根据教师的引导回答轴测图的轴间角、伸缩率和轴测轴的要点 通过回想，重新提点轴测图的要点，为画六棱柱轴测图进行铺垫。
画轴测图 22分钟 教师：播放PPT，根据三视图来画轴测图，通过边讲解边指导，相互替换来讲解新知识。 学生：根据PPT和教师的讲解，在任务书上画轴测图，不懂的请教老师。 通过边放PPT边讲解内容，减少教师在黑板画图时间，来指导学生绘图。并根据教师的演示，学生更加容易明白画六棱柱的要点。通过这种多媒体相互结合的方法来突破教学难点。
评比 9分钟 教师：将每组最好的图展示评比。 学生：展示的图进行评价，选出最好的一副，并说明理由。 通过展示评比的方法来讨论不足之处，也发现自己的不足。让学生重新认识画轴测图要注意的地方。
作业布置 2分钟 1.习题册P40、41 2.拓展延伸绘制四棱柱、正三棱锥、正四棱锥三视图和轴测图 3.观察或收集生产和生活中的各种棱柱实物 通过作业加深掌握六棱柱三视图和轴测图的画法。并自学四棱柱等图的画法。
