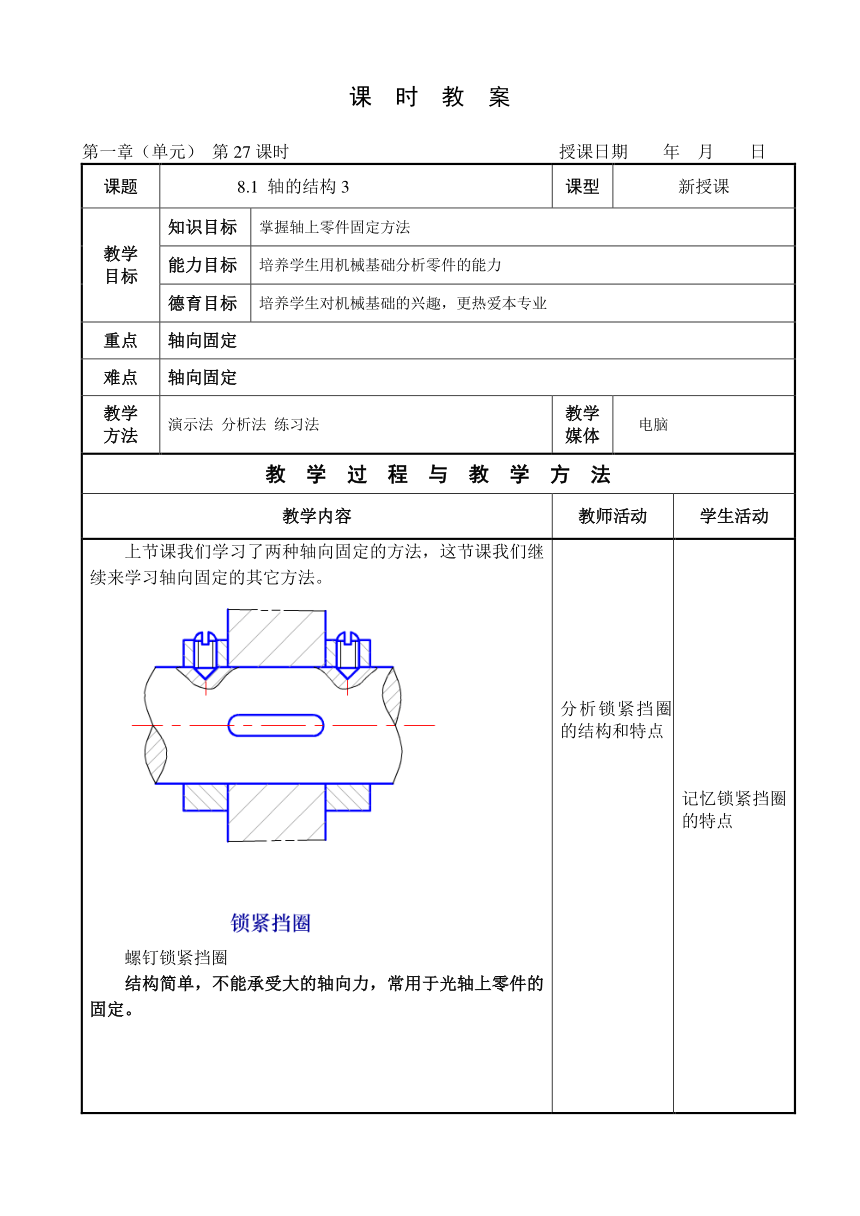

课 时 教 案
第一章（单元） 第27课时 授课日期 年 月 日
课题 8.1 轴的结构3 课型 新授课
教学 目标 知识目标 掌握轴上零件固定方法
能力目标 培养学生用机械基础分析零件的能力
德育目标 培养学生对机械基础的兴趣，更热爱本专业
重点 轴向固定
难点 轴向固定
教学 方法 演示法 分析法 练习法 教学 媒体 电脑
教 学 过 程 与 教 学 方 法
教学内容 教师活动 学生活动
上节课我们学习了两种轴向固定的方法，这节课我们继续来学习轴向固定的其它方法。 螺钉锁紧挡圈 结构简单，不能承受大的轴向力，常用于光轴上零件的固定。 分析锁紧挡圈的结构和特点 记忆锁紧挡圈的特点
教 学 过 程 与 教 学 方 法
教学内容 教师活动 学生活动
圆锥面 拆装方便，能承受冲击载荷，用于同心度要求较高的轴端零件 圆螺母与止动垫圈 圆螺母 特点：定位可靠，装拆方便，可承受较大的轴向力 由于切制螺纹使轴的疲劳强度下降 应用：常用于轴的中部和端部 分析圆锥面结构特点， 分析圆螺母和止动垫圈的结构和用法 理解记忆
教 学 过 程 与 教 学 方 法
教学内容 教师活动 学生活动
轴端挡圈： 装拆方便，能承受冲击载荷，用于固定轴端零件。 介绍周端挡圈的特点 理解记忆而
小 结
作 业
板 书 设 计
反 思
