课 时 教 案
第一章（单元） 第29课时 授课日期 年 月 日
课题 8.1 轴类零件结构工艺 课型 新授课
教学 目标 知识目标 掌握轴类零件结构工艺性
能力目标 培养学生用机械基础绘图的能力
德育目标 培养学生对机械基础的兴趣，更热爱本专业
重点 周向固定
难点 周向固定
教学 方法 演示法 分析法 练习法 教学 媒体 电脑
教 学 过 程 与 教 学 方 法
教学内容 教师活动 学生活动
上节课我们学习了1种周向固定的方法，这节课我们继续来学习轴向固定的其它方法。 过盈配合 同时具有轴向和周向固定作用，对中精度高 介绍过盈配合的含义级安装方法 理解记忆
教 学 过 程 与 教 学 方 法
教学内容 教师活动 学生活动

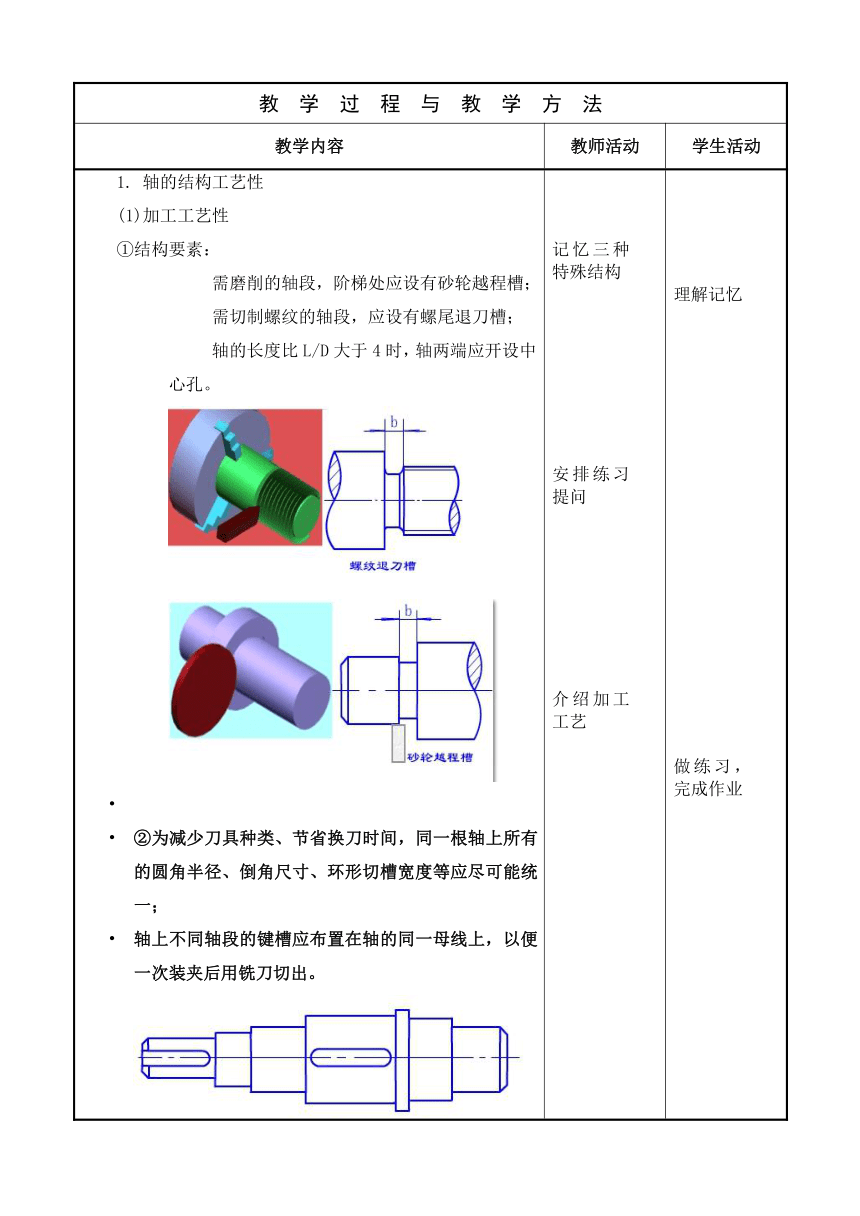

轴的结构工艺性 (1)加工工艺性 ①结构要素： 需磨削的轴段，阶梯处应设有砂轮越程槽； 需切制螺纹的轴段，应设有螺尾退刀槽； 轴的长度比L/D大于4时，轴两端应开设中心孔。 ②为减少刀具种类、节省换刀时间，同一根轴上所有的圆角半径、倒角尺寸、环形切槽宽度等应尽可能统一； 轴上不同轴段的键槽应布置在轴的同一母线上，以便一次装夹后用铣刀切出。 记忆三种特殊结构 安排练习提问 介绍加工工艺 理解记忆 做练习，完成作业
教 学 过 程 与 教 学 方 法
教学内容 教师活动 学生活动
(2)装配工艺性 ①轴上零件安装时，不能相互干涉。 ②轴的结构也应便于轴上零件的装配。 轴端应倒角（45°或30°、60°），以便于导向和避免擦伤零件配合表面。 分析倒角作用： 便于装配 理解记忆
小 结 理解记忆轴向固定
作 业
板 书 设 计
反 思
