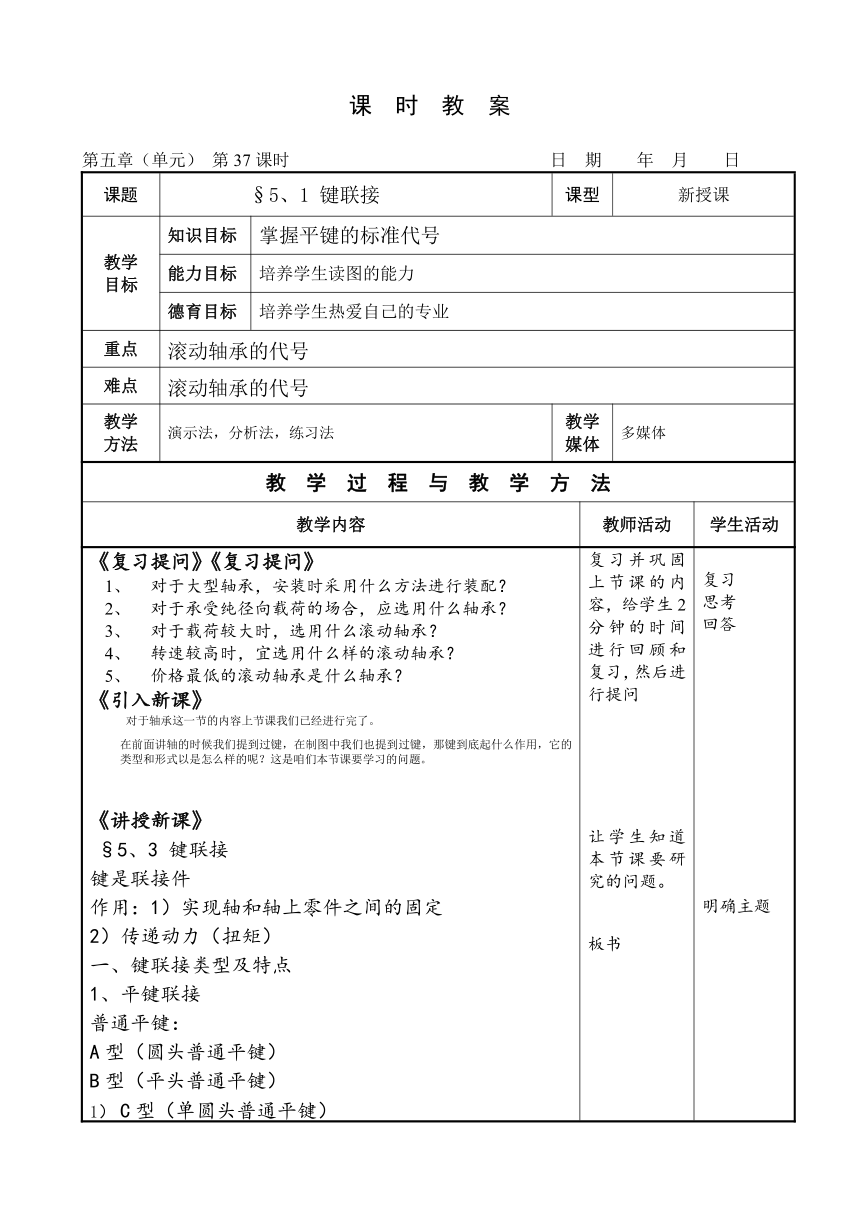

第五章（单元） 第37课时 日 期 年 月 日
课题 §5、1 键联接 课型 新授课
教学 目标 知识目标 掌握平键的标准代号
能力目标 培养学生读图的能力
德育目标 培养学生热爱自己的专业
重点 滚动轴承的代号
难点 滚动轴承的代号
教学 方法 演示法，分析法，练习法 教学 媒体 多媒体
教 学 过 程 与 教 学 方 法
教学内容 教师活动 学生活动
《复习提问》《复习提问》 对于大型轴承，安装时采用什么方法进行装配？ 对于承受纯径向载荷的场合，应选用什么轴承？ 对于载荷较大时，选用什么滚动轴承？ 转速较高时，宜选用什么样的滚动轴承？ 价格最低的滚动轴承是什么轴承？ 《引入新课》 对于轴承这一节的内容上节课我们已经进行完了。 在前面讲轴的时候我们提到过键，在制图中我们也提到过键，那键到底起什么作用，它的类型和形式以是怎么样的呢？这是咱们本节课要学习的问题。 《讲授新课》 §5、3 键联接 键是联接件 作用：1）实现轴和轴上零件之间的固定 2）传递动力（扭矩） 一、键联接类型及特点 1、平键联接 普通平键： A型（圆头普通平键） B型（平头普通平键） C型（单圆头普通平键） 复习并巩固上节课的内容，给学生2分钟的时间进行回顾和复习，然后进行提问 让学生知道本节课要研究的问题。 板书 复习 思考 回答 明确主题
教 学 过 程 与 教 学 方 法
教学内容 教师活动 学生活动
特点：A型用于端铣刀加工的轴槽，固定良好，但槽上的应力集中较大。 B型用于盘铣刀加工的轴槽，应力集中较小。 C型用于轴端，靠侧面传递转矩，结构简单 2）应用最广，适用于高精度、高速或承受冲击的场合 导向平键 1）特点： 靠侧面工作，对中性好，结构简单，轴上零件可沿轴向移动。 2、半圆键联接 1）特点：靠侧面传递扭矩，键在槽中能摆动，装配方便，但对轴的削弱较大。 2）适用于轴的锥形端部 3、楔键联接特点： 1）特点：上、下两面是工作面，靠锲紧作用传递扭矩。 2）适用于精度要求不高，转速较低时传递较大扭矩的场合 二、平键的标准 平键是标准件，其规格用b×L标记。 联系P80页图片进行回顾 对于滑移齿轮进行简单地介绍 简单介绍 让学生知道平键是以两侧面为工作面，而楔键是以上下两面为工作面 知道并巩固已有知识 了解其特点及应用场合 了解其特点 知道各键联接的工作面不同
教 学 过 程 与 教 学 方 法
教学内容 教师活动 学生活动
对于b=16mm,h=10mm, L=100mm的键，其标记对于A型、B型及C型其标记分别为： 1）圆头普通平键（A型） 键16×100 GB1096 2)平头普通平键（B型） 键 B16×100 GB1096 3)单圆头普通平键（C型） 键 C16×100 GB1096 《课堂练习》 键 20×80 GB1096表示什么含义？ B型平键b×h×L=12×8×40应如何标记？ C型平键b×h×L=20×12×100应如何标记？ 进行举例说明 A型普通平键应用最广泛，因此键A 16X100中的A省略掉 出示投影片 掌握普通平键其标记的含义以及能正确标记普通平键 积极思考 举手回答
小 结 键联接的作用 键联接的类型及特点 平键的标准
作 业 习题P118 5-16 5-18
板 书 设 计 §5、3 键联接 键是联接件 作用： 键联接 1、类型及特点 1）平键联接 特点： 2）半圆键联接 特点： 3）楔键联接特点： 二、平键的标准 平键是标准件，其规格用b×L标记。 1）圆头普通平键（A型） 键16×100 GB1096 2)平头普通平键（B型） 键 B16×100 GB1096 3)单圆头普通平键（C型） 键 C16×100 GB1096
