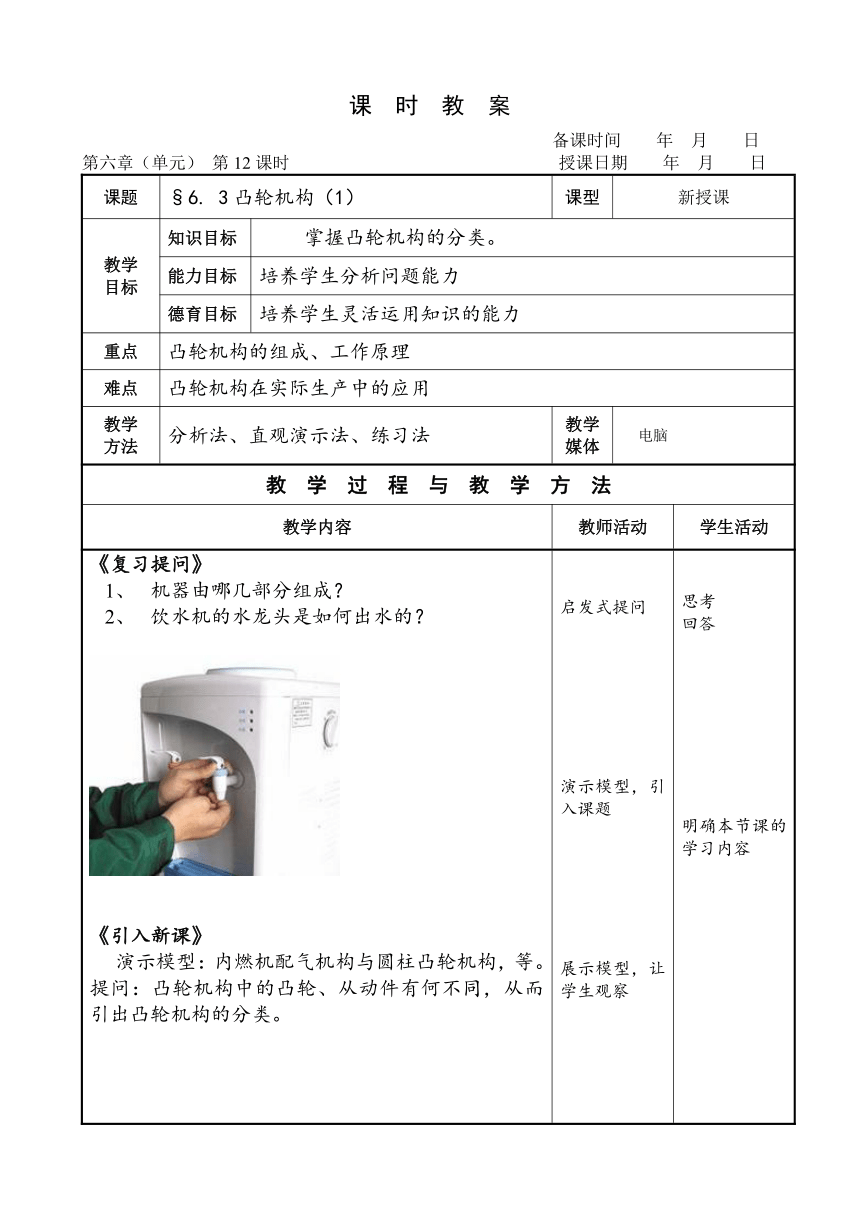

课 时 教 案
备课时间 年 月 日
第六章（单元） 第12课时 授课日期 年 月 日
课题 §6. 3凸轮机构（1） 课型 新授课
教学 目标 知识目标 掌握凸轮机构的分类。
能力目标 培养学生分析问题能力
德育目标 培养学生灵活运用知识的能力
重点 凸轮机构的组成、工作原理
难点 凸轮机构在实际生产中的应用
教学 方法 分析法、直观演示法、练习法 教学 媒体 电脑
教 学 过 程 与 教 学 方 法
教学内容 教师活动 学生活动
《复习提问》 机器由哪几部分组成？ 饮水机的水龙头是如何出水的？ 《引入新课》 演示模型：内燃机配气机构与圆柱凸轮机构，等。提问：凸轮机构中的凸轮、从动件有何不同，从而引出凸轮机构的分类。 启发式提问 演示模型，引入课题 展示模型，让学生观察 思考 回答 明确本节课的学习内容
教 学 过 程 与 教 学 方 法
教学内容 教师活动 学生活动
一、凸轮机构的组成 凸轮 从动件（杆） 机架 二、凸轮的的类型 按照凸轮的形状分 盘形凸轮 又称圆盘凸轮，它是凸轮的最基本形式。 特点：结构简单，应用最广泛，多用于行程较短的场合。 移动凸轮 又称板状凸轮，可以相对机架作直线往复移动，多用于仿形机床中。 圆柱凸轮 端面圆柱凸轮 槽形圆柱凸轮 适用于行程较大的机械 展示模型，让学生观察 让学生找出应用盘形凸轮的机构 通过观察、分析凸轮的形状和运动情况 回答问题 思考问题
教 学 过 程 与 教 学 方 法
教学内容 教师活动 学生活动
圆锥凸轮 在圆锥面上制成合乎要求的封闭曲线槽，从而使从动杆沿一倾斜导轨移动。 （二）按从动件的运动方式分： 移动式从动件凸轮机构 摆动式从动件凸轮机构 出示投影， 指出这里的移动和摆动指的是从动件。 观察其结构特点，明确其工作原理 观察图片，明确圆锥凸轮的工作原理
小 结 凸轮机构按凸轮形状来分 按从动杆的移动形式来分
作 业
板 书 设 计 按凸轮的形状来分 盘形凸轮 移动凸轮 圆柱凸轮 圆锥凸轮 按从动件的运动形式 移动式从动件凸轮机构 摆动式从动件凸轮机构
课 后 记
