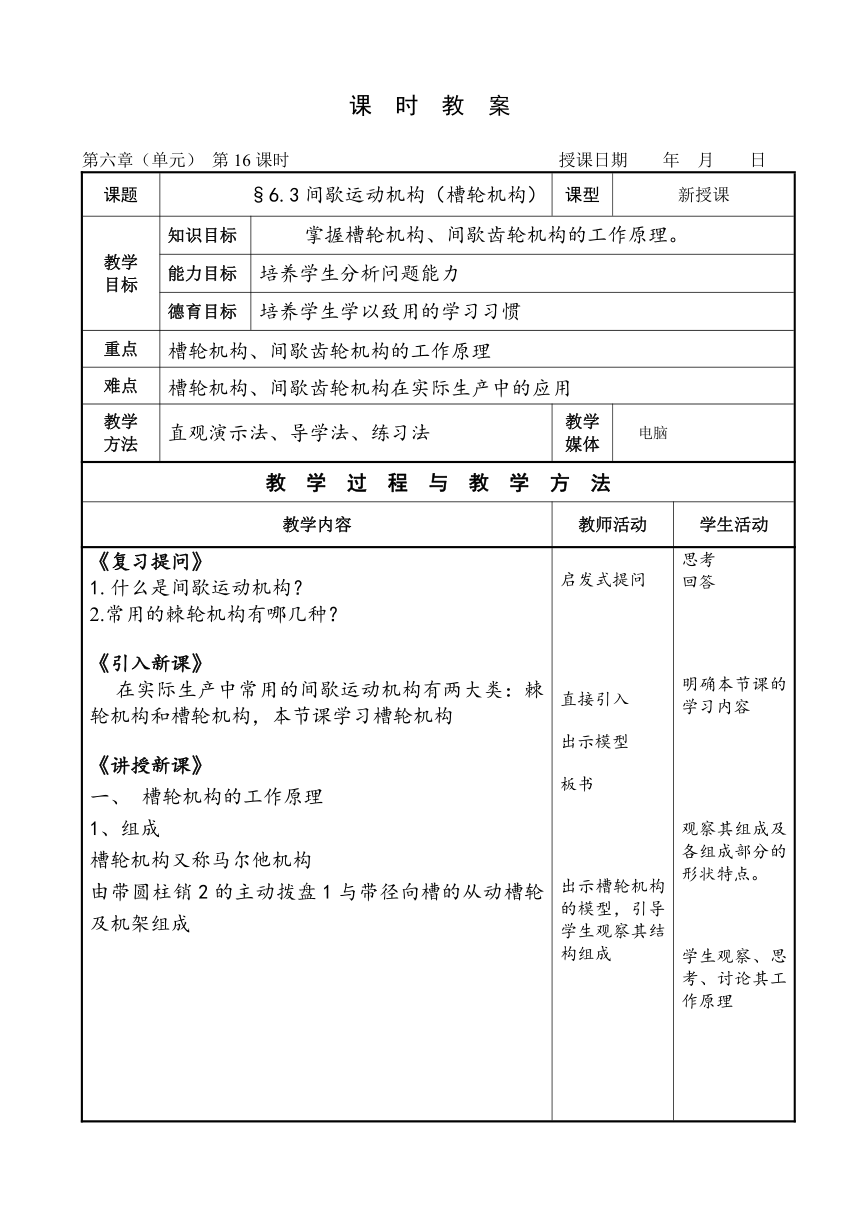

课 时 教 案
第六章（单元） 第16课时 授课日期 年 月 日
课题 §6.3间歇运动机构（槽轮机构） 课型 新授课
教学 目标 知识目标 掌握槽轮机构、间歇齿轮机构的工作原理。
能力目标 培养学生分析问题能力
德育目标 培养学生学以致用的学习习惯
重点 槽轮机构、间歇齿轮机构的工作原理
难点 槽轮机构、间歇齿轮机构在实际生产中的应用
教学 方法 直观演示法、导学法、练习法 教学 媒体 电脑
教 学 过 程 与 教 学 方 法
教学内容 教师活动 学生活动
《复习提问》 1.什么是间歇运动机构？ 2.常用的棘轮机构有哪几种？ 《引入新课》 在实际生产中常用的间歇运动机构有两大类：棘轮机构和槽轮机构，本节课学习槽轮机构 《讲授新课》 槽轮机构的工作原理 组成 槽轮机构又称马尔他机构 由带圆柱销2的主动拨盘1与带径向槽的从动槽轮及机架组成 启发式提问 直接引入 出示模型 板书 出示槽轮机构的模型，引导学生观察其结构组成 思考 回答 明确本节课的学习内容 观察其组成及各组成部分的形状特点。 学生观察、思考、讨论其工作原理
教 学 过 程 与 教 学 方 法
教学内容 教师活动 学生活动
工作原理 当圆柱销未进入槽轮的径向槽时，由于槽轮的内凹弧被拨盘的外凸弧卡住，故槽轮静止不动，当圆柱销刚开始进入槽轮径向槽时，这时槽轮的内凹弧出刚好开始被松开，此后槽轮受圆柱销的驱使而转动 二、槽轮机构的应用 电影放映机上的卷片机构 槽轮上开有4个径向槽，当传动轴带动圆销，每转过一周时，槽轮转过90°，使影片的画面有一段停留时间 转塔车床的刀架转位机构 刀架上装有六种可以变换的刀具，因为槽轮2上开有6条径向槽，当圆柱销进出槽轮一次，则可推动槽轮转60°,这样可以间歇地将下一工序需要的刀具，依次转换到工作位置上。 槽轮机构的特点： 构造简单，外形尺寸小，机械效率较高，并能较平衡地、间歇地进行转位。 边演示边给学生进一步分析、强调 提出总题：曲柄转一周，槽轮转几周？（培养学生的分析运算能力） 分析：因为人们的视觉暂留现象，要求影片作间歇运动 （可引申到动画片的制作） 简述转塔车床的工作原理 提示学生进行分析 学生观察、思考、讨论其工作原理 思考、讨论、分析卷片机的工作原理 通过教师的分析、观察投影，自行分析转位机构是如何实现刀架转位的 分析 总结
教 学 过 程 与 教 学 方 法
教学内容 教师活动 学生活动
间歇齿轮机构 1、工作原理 当主动齿轮连续转动时，依靠齿的啮合，使从动齿轮实现间歇运动。 2、种类： 外啮合：两齿轮转向相反 内啮合：两齿轮转向相同 《课堂练习》 让学生上台演示，并分析槽轮机构和间歇齿轮机构的工作原理 对于学生的回答给予肯定和表扬，让其有成就感，提高学习的热情和兴趣。 分析说明 观察、 总结 分别找几位学生上来说一说。
小 结 棘轮机构的工作原理 棘轮机构的应用及特点 间歇齿轮机构的工作原理及种类
作 业 习题P62
板 书 设 计 槽轮机构的工作原理 组成 工作原理 二、槽轮机构的应用 电影放映机卷片机构 转塔车床的刀架转位机构 三．槽轮机构的特点 四．间歇齿轮机构 1.工作原理 2.种类
课 后 记
