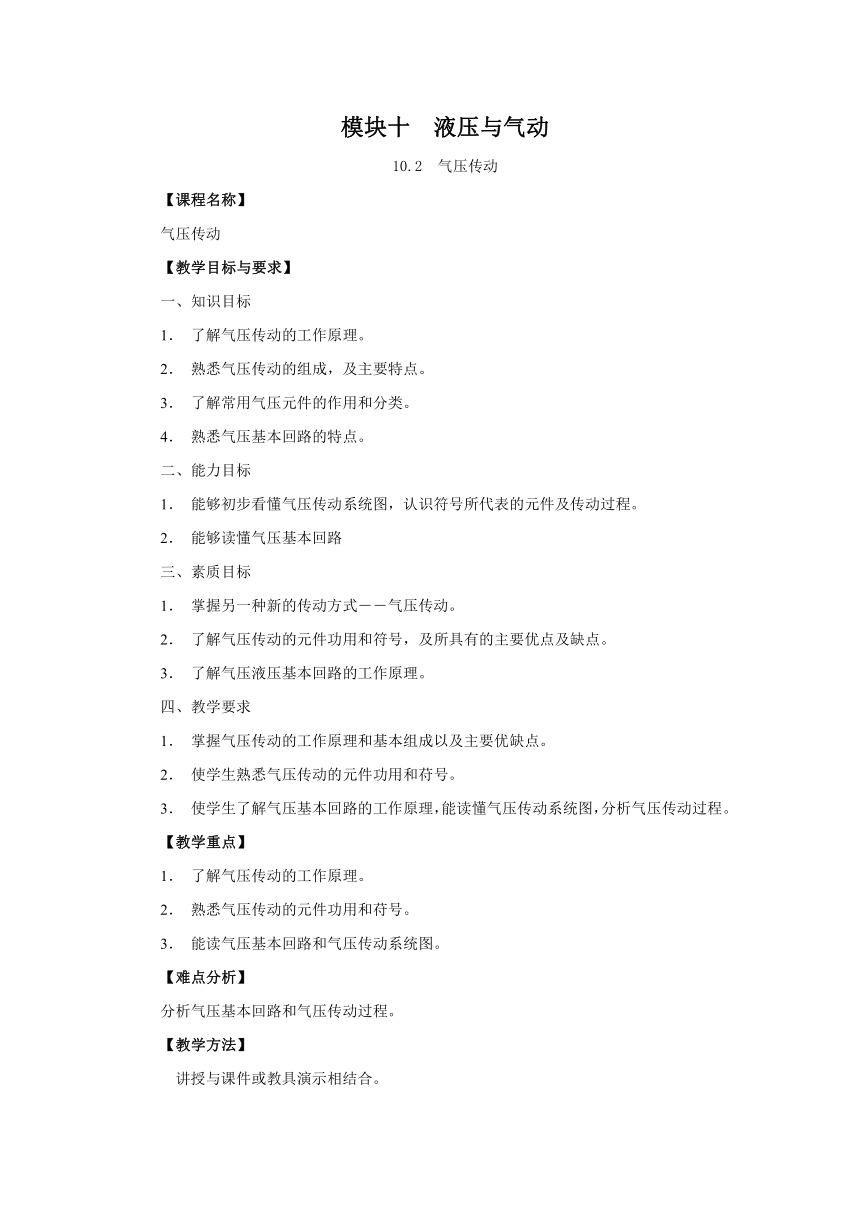

模块十 液压与气动
10.2 气压传动
【课程名称】
气压传动
【教学目标与要求】
一、知识目标
了解气压传动的工作原理。
熟悉气压传动的组成，及主要特点。
了解常用气压元件的作用和分类。
熟悉气压基本回路的特点。
二、能力目标
能够初步看懂气压传动系统图，认识符号所代表的元件及传动过程。
能够读懂气压基本回路
三、素质目标
掌握另一种新的传动方式――气压传动。
了解气压传动的元件功用和符号，及所具有的主要优点及缺点。
了解气压液压基本回路的工作原理。
四、教学要求
掌握气压传动的工作原理和基本组成以及主要优缺点。
使学生熟悉气压传动的元件功用和苻号。
使学生了解气压基本回路的工作原理，能读懂气压传动系统图，分析气压传动过程。
【教学重点】
了解气压传动的工作原理。
熟悉气压传动的元件功用和苻号。
能读气压基本回路和气压传动系统图。
【难点分析】
分析气压基本回路和气压传动过程。
【教学方法】
讲授与课件或教具演示相结合。
【学生分析】
通过比较法学习，能较快地掌握气动元件的功用及图形符号。教学难度不会太大。
【教学资源】
机械基础在线开放课程．“中国职教MOOC”频道，高等教育出版社。
【教学安排】
4学时（180分钟）
【教学过程】
一、导入新课
1．提问：请同学介绍液压传动的特点。
2．本节课介绍气压元件的结构和图形符号，请同学注意有哪些元件？它们有哪些作用？
二、讲授新课
（一）气压传动的工作原理
气压传动是以气体作为工作介质来传递动力的一种运动方式，靠气体的压力来产生作用。
讲解图10－28工作原理时边讲解边介绍每一个元件符号的含义。
要边介绍气体流动的路径，边作板书，简明扼要地用箭头和文字表示，达到能够看图叙述说明气压系统的工作工作过程。最后总结出气压传动的工作原理
（二）气压传动的组成及特点
1.气压传动系统的组成
①动力元件。空气压缩机、储气罐、气源净化装置等。
②执行元件。单作用、双作用气缸。
③控制元件。换向阀、压力阀和流量阀等。
④辅助元件。油雾器、过滤器、蓄能器和各种管接头。
2.气压传动的特点
优点
①使用方便。②快速性好。③安全可靠。④储存方便。⑤可远距离传输。⑥清洁。
缺点
①速度稳定性差。②输出压力小。③噪声大。
（三）常用液压元件
1.动力元件－空气压缩站
它是为气压传动提供动力源，由空压机、贮气缸和后冷却器组成。
（1）空压机。按压力和流量分类；结构分往复和旋转式。
（2）贮气缸。贮存压缩空气，常称气包，是为消除气体的压力脉动。
（3）后冷却器，将空气中的水分分离出来，提高空气的纯度，保证空气的压力。 （4）空气过滤器、干燥器和油雾器。着重介绍气动三联件。
2．执行元件－气缸、气马达
气缸应用于往复运动，气马达应用于气动砂轮或气动抛光机的转动。
3. 控制元件
方向控制阀－控制气体流动的方向。在图形符号上的排气口符号为三角形，因为排出的空气是直达大气。
压力控制阀－调压阀、顺序阀和安全阀。调压阀用以气压系统或局部的压力；顺序阀用压力大小控制动作的先后；安全阀在气压系统起过载保护作用。
流量控制阀－控制气体的流量大小，调整控制执行元件运动速度的快慢。
（四）气压控制实例
如锻压机械的空气锤，风镐，气流无梭纺纱织。
三、小结
1. 气压传动的工作原理。
2．气压传动的组成，及主要特点。
3．常用气压元件的作用和分类。
4．气压基本回路。
四．布置作业
活动作业：对一种机械的气压传动系统图进行分析，指出主要气动元件的作用。
【课后分析】
