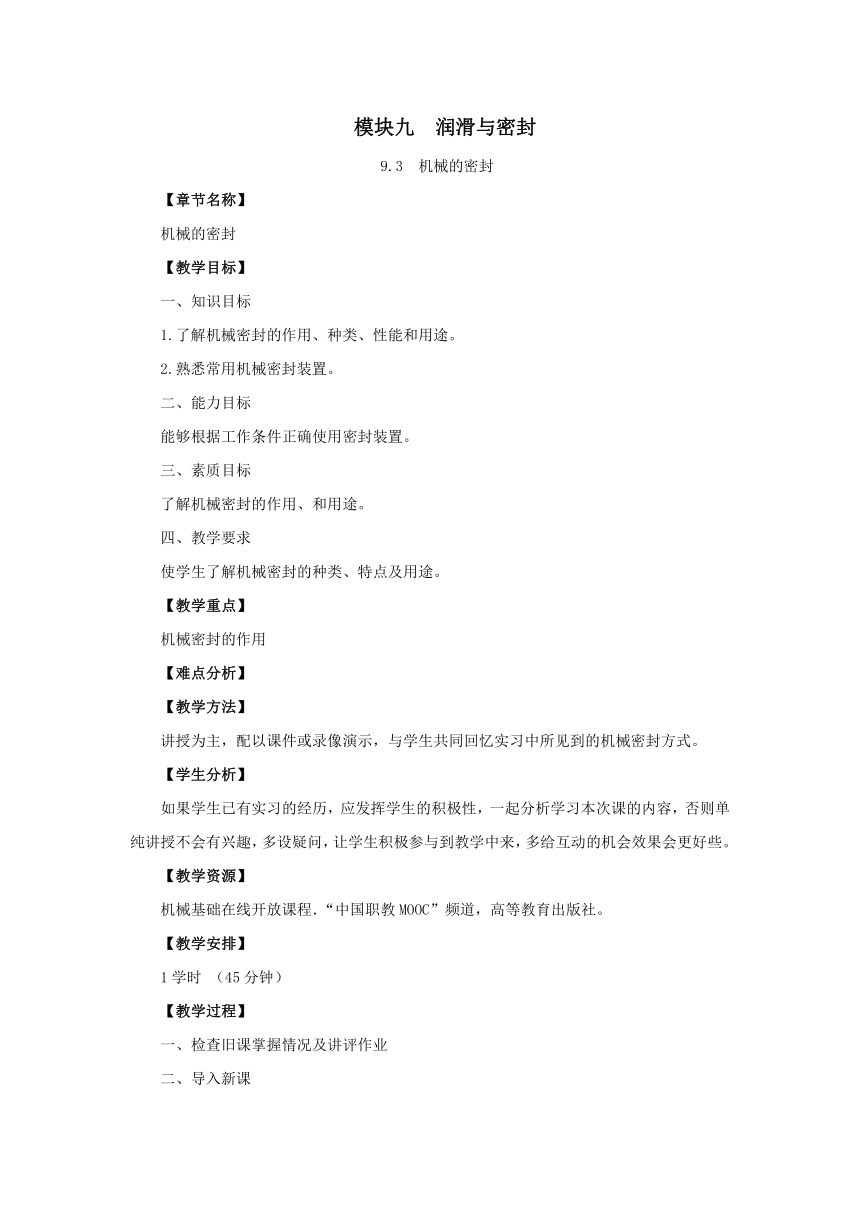

模块九 润滑与密封
9.3 机械的密封
【章节名称】
机械的密封
【教学目标】
一、知识目标
1.了解机械密封的作用、种类、性能和用途。
2.熟悉常用机械密封装置。
二、能力目标
能够根据工作条件正确使用密封装置。
三、素质目标
了解机械密封的作用、和用途。
四、教学要求
使学生了解机械密封的种类、特点及用途。
【教学重点】
机械密封的作用
【难点分析】
【教学方法】
讲授为主，配以课件或录像演示，与学生共同回忆实习中所见到的机械密封方式。
【学生分析】
如果学生已有实习的经历，应发挥学生的积极性，一起分析学习本次课的内容，否则单纯讲授不会有兴趣，多设疑问，让学生积极参与到教学中来，多给互动的机会效果会更好些。
【教学资源】
机械基础在线开放课程．“中国职教MOOC”频道，高等教育出版社。
【教学安排】
1学时 （45分钟）
【教学过程】
一、检查旧课掌握情况及讲评作业
二、导入新课
设问：机器为什么要加入润滑油？润滑剂有哪几种？各有什么特性？润滑的方法又有哪些？如何防止润滑油、脂外泄？
三、讲解新课
机械密封的目的是阻止润滑剂和工作介质泄漏，以及灰尘和水分侵入机器。
机械密封的方法有接触式和非接触式两种。接触式机械密封的轴与静止的机座之间相接触，但不是直接接触，而是通过其它密封件。按密封件的不同分为：
1．毡圈密封 将毛毡制成密封条挤入轴承盖的密封凹槽圈内，靠毡圈贴紧贴转轴，由于毛毡较软，与轴之间不会形成摩擦，达到阻止润滑剂泄漏的作用。但只能应用在压力较小的场合，如常见的减速器的密封。其特点是结构简单，成本低，能起到密封的效果。
2．唇形密封圈密封 在轴承盖内镶入橡胶密封圈，靠贴橡胶密封圈紧贴转轴，形成密封。由于橡胶密封圈具有一定的强度，能承受较大的压力，一般可达2.5MPa。安装时需注意橡胶密封圈的唇口要对准压力较高的箱体内，才能起到密封的效果。相比之下，唇形密封圈密封的摩擦阻力要比毡圈密封大一些。
3．机械密封 橡胶密封圈的动环和静环之间用弹簧支撑，使摩擦面保持一定的压力，防止润滑剂外泄。它所能承受的压力比唇形密封圈密封还要大一些。
4．非接触式密封 轴与静止的机座之间不直接接触，存在一定的间隙。常用的方法有在轴承座内孔挖几个圆弧槽，形成油封；或选用端面曲路密封的方法。以圆弧槽密封为常用。但所能承受的压力很小。
小结
机械密封的方法很多，根据工作条件来选用和维护，接触面要光滑，以减小摩擦阻力。
四、作业布置
活动作业：观察机械中的密封装置，哪些属于接触式密封，哪些属于非接触式密封。拆卸机械密封，找出动环与静环。
