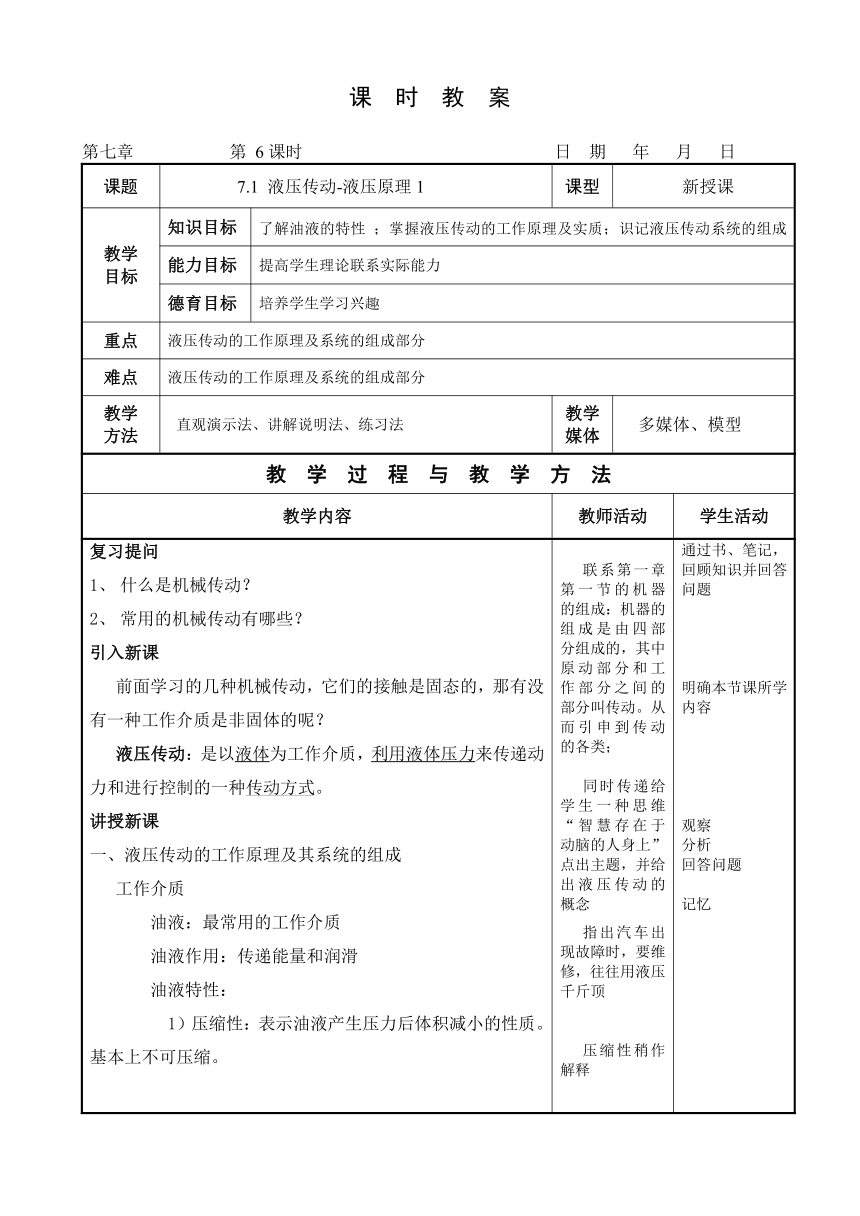

课 时 教 案
第七章 第 6课时 日 期 年 月 日
课题 7.1 液压传动-液压原理1 课型 新授课
教学 目标 知识目标 了解油液的特性 ；掌握液压传动的工作原理及实质；识记液压传动系统的组成部分 2、掌握液压传动的工作原理及实质。 3、识记液压传动系统的组成部分
能力目标 提高学生理论联系实际能力
德育目标 培养学生学习兴趣
重点 液压传动的工作原理及系统的组成部分
难点 液压传动的工作原理及系统的组成部分
教学 方法 直观演示法、讲解说明法、练习法 教学 媒体 多媒体、模型
教 学 过 程 与 教 学 方 法
教学内容 教师活动 学生活动
复习提问 什么是机械传动？ 常用的机械传动有哪些？ 引入新课 前面学习的几种机械传动，它们的接触是固态的，那有没有一种工作介质是非固体的呢？ 液压传动：是以液体为工作介质，利用液体压力来传递动力和进行控制的一种传动方式。 讲授新课 一、液压传动的工作原理及其系统的组成 工作介质 油液：最常用的工作介质 油液作用：传递能量和润滑 油液特性： 1）压缩性：表示油液产生压力后体积减小的性质。基本上不可压缩。 联系第一章第一节的机器的组成：机器的组成是由四部分组成的，其中原动部分和工作部分之间的部分叫传动。从而引申到传动的各类； 同时传递给学生一种思维“智慧存在于动脑的人身上” 点出主题，并给出液压传动的概念 指出汽车出现故障时，要维修，往往用液压千斤顶 压缩性稍作解释 通过书、笔记，回顾知识并回答问题 明确本节课所学内容 观察 分析 回答问题 记忆

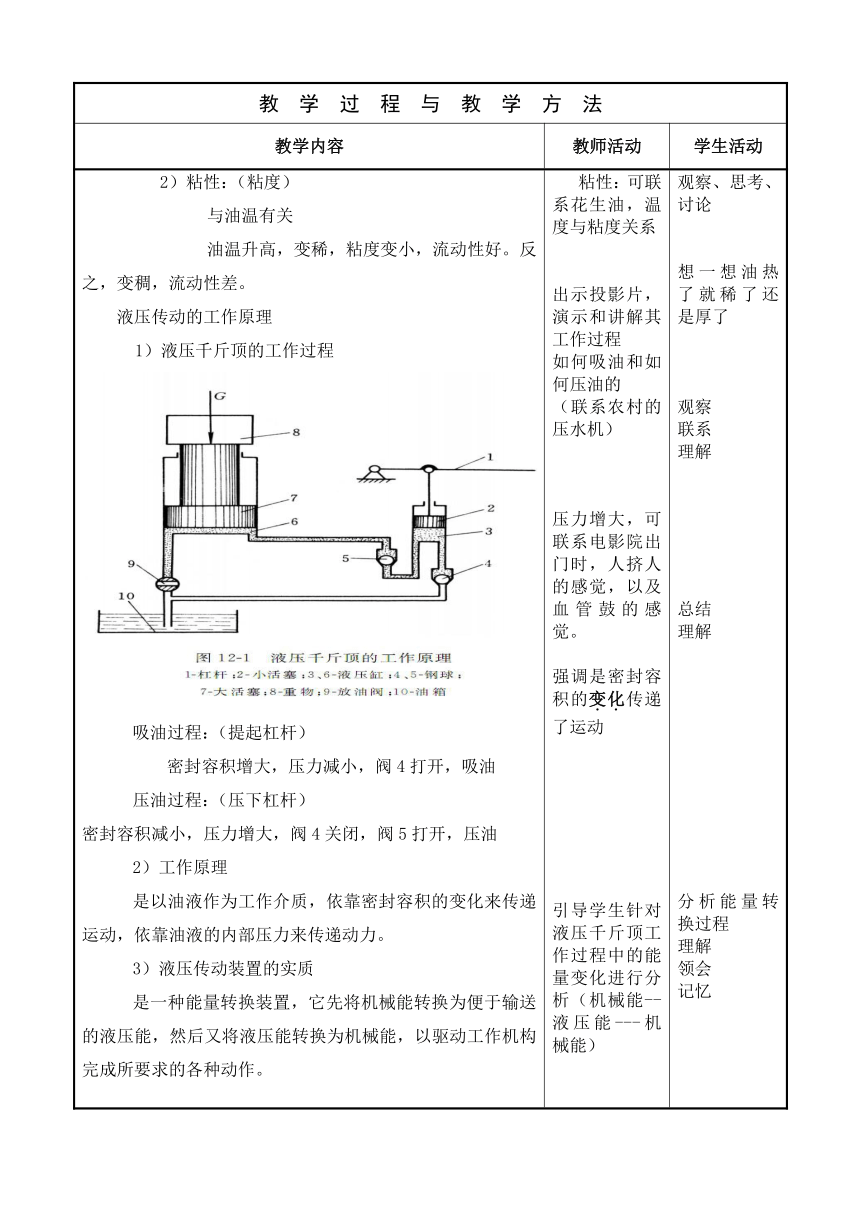

教 学 过 程 与 教 学 方 法
教学内容 教师活动 学生活动
2）粘性：（粘度） 与油温有关 油温升高，变稀，粘度变小，流动性好。反之，变稠，流动性差。 液压传动的工作原理 1）液压千斤顶的工作过程 吸油过程：（提起杠杆） 密封容积增大，压力减小，阀4打开，吸油 压油过程：（压下杠杆） 密封容积减小，压力增大，阀4关闭，阀5打开，压油 2）工作原理 是以油液作为工作介质，依靠密封容积的变化来传递运动，依靠油液的内部压力来传递动力。 3）液压传动装置的实质 是一种能量转换装置，它先将机械能转换为便于输送的液压能，然后又将液压能转换为机械能，以驱动工作机构完成所要求的各种动作。 粘性：可联系花生油，温度与粘度关系 出示投影片，演示和讲解其工作过程 如何吸油和如何压油的 （联系农村的压水机） 压力增大，可联系电影院出门时，人挤人的感觉，以及血管鼓的感觉。 强调是密封容积的变化传递了运动 引导学生针对液压千斤顶工作过程中的能量变化进行分析（机械能--液压能---机械能） 观察、思考、讨论 想一想油热了就稀了还是厚了 观察 联系 理解 总结 理解 分析能量转换过程 理解 领会 记忆
教 学 过 程 与 教 学 方 法
教学内容 教师活动 学生活动
课堂练习 1、液压传动的工作原理是以 作为工作介质，依靠 来传递运动，依靠 来传递动力。 2、液压传动装置实质上是一种 转换装置。 3、液压传动系统可以分为 、 、 、 四个部分。 出示练习 对照视频体会液压传动特点 思考 回答问题
小 结 1、油液的特性 2、液压传动的工作原理及实质。
作 业 整理课堂笔记
板 书 设 计 液压传动的工作介质 液压传动的原理工作过程 工作原理 液压传动装置的实质
课 后 记
