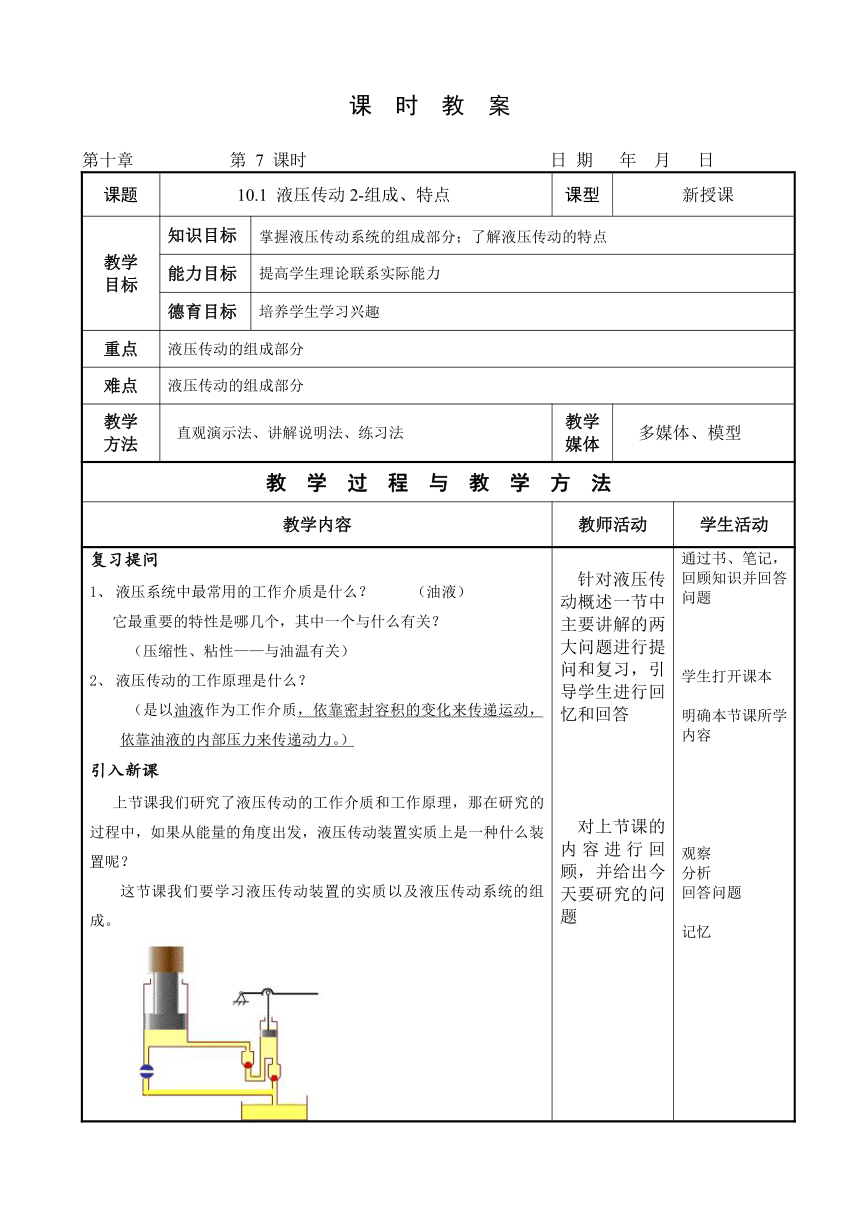

课 时 教 案
第十章 第 7 课时 日 期 年 月 日
课题 10.1 液压传动2-组成、特点 课型 新授课
教学 目标 知识目标 掌握液压传动系统的组成部分；了解液压传动的特点 2、掌握液压传动的工作原理及实质。 3、识记液压传动系统的组成部分
能力目标 提高学生理论联系实际能力
德育目标 培养学生学习兴趣
重点 液压传动的组成部分
难点 液压传动的组成部分
教学 方法 直观演示法、讲解说明法、练习法 教学 媒体 多媒体、模型
教 学 过 程 与 教 学 方 法
教学内容 教师活动 学生活动
复习提问 液压系统中最常用的工作介质是什么？ （油液） 它最重要的特性是哪几个，其中一个与什么有关？ （压缩性、粘性——与油温有关） 液压传动的工作原理是什么？ （是以油液作为工作介质，依靠密封容积的变化来传递运动，依靠油液的内部压力来传递动力。） 引入新课 上节课我们研究了液压传动的工作介质和工作原理，那在研究的过程中，如果从能量的角度出发，液压传动装置实质上是一种什么装置呢？ 这节课我们要学习液压传动装置的实质以及液压传动系统的组成。 针对液压传动概述一节中主要讲解的两大问题进行提问和复习，引导学生进行回忆和回答 对上节课的内容进行回顾，并给出今天要研究的问题 通过书、笔记，回顾知识并回答问题 学生打开课本 明确本节课所学内容 观察 分析 回答问题 记忆
教 学 过 程 与 教 学 方 法
教学内容 教师活动 学生活动
讲授新课 一、液压传动的工作原理及其系统的组成 2、工作原理 3）液压传动装置的实质 是一种能量转换装置，它先将机械能转换为便于输送的液压能，然后又将液压能转换为机械能，以驱动工作机构完成所要求的各种动作。 3、液压传动系统的组成 动力部分：液压泵 作用：机械能—液压能 执行部分：液压缸 作用：液压能—机械能 控制部分：控制阀 作用：控制压力、流量、流动方向 辅助部分：油箱、滤油器 四者之间的关系： 4、液压传动的特点: （1）优点 引导学生针对液压千斤顶工作过程中的能量变化进行分析（机械能--液压能---机械能） 液压传动系统可以独立成为一个系统 联系机器的组成，分析液压传动系统的组成 元件单位重量传递的功率大，结构简单，布局灵活 从工作介质方面谈论其润滑性； 从元件方面谈及其系列、标准化等； 从油液的性质谈其密封及过滤性能。 观察、思考、讨论 观察 联系 理解 总结 理解
教 学 过 程 与 教 学 方 法
教学内容 教师活动 学生活动
缺点 课堂练习 1、液压传动装置实质上是一种 转换装置。 2、液压传动系统可以 、 、 、 四个部分。 出示课件，让学生填空 理解记忆而液压系统的特点
小 结 液压传动系统的组成部分 液压传动的特点
作 业 整理课堂笔记
板 书 设 计 2、工作原理 1） 2） 3）3、液压传动系统的组成 1）动力部分2）执行部分 3）控制部分4）辅助部分 4、液压传动的特点
课 后 记
